常用逻辑电平标准总结

写在前面：
本文章旨在总结备份、方便以后查询，由于是个人总结，如有不对，欢迎指正；另外，内容大部分来自网络、书籍、和各类手册，如若侵权请告知，马上删帖致歉。

要了解逻辑电平的内容，首先要知道以下几个概念的含义：

1. 输入高电平（Vih）：保证逻辑门的输入为高电平时所允许的最小输入高电平，当输入电平高于Vih时，则认为输入电平为高电平。
2. 输入低电平（Vil）：保证逻辑门的输入为低电平时所允许的最大输入低电平，当输入电平低于Vil时，则认为输入电平为低电平。
3. 输出高电平（Voh）：保证逻辑门的输出为高电平时的输出电平的最小值，逻辑门的输出为高电平时的电平值都必须大于此Voh。
4. 输出低电平（Vol）：保证逻辑门的输出为低电平时的输出电平的最大值，逻辑门的输出为低电平时的电平值都必须小于此Vol。
5. 阈值电平(Vt)：数字电路芯片都存在一个阈值电平，就是电路刚刚勉强能翻转动作时的电平。它是一个界于Vil、Vih之间的电压值，对于CMOS电路的阈值电平，基本上是二分之一的电源电压值，但要保证稳定的输出，则必须要求输入高电平 > Vih，输入低电平 < Vil。 对于一般的逻辑电平，Vih，Vil，Voh,Vol以及Vt的关系可表示如下： Voh> Vih > Vt > Vil > Vol。
6. Ioh：逻辑门输出为高电平时的负载电流（为拉电流）。
7. Iol：逻辑门输出为低电平时的负载电流（为灌电流）。
8. Iih：逻辑门输入为高电平时的电流（为灌电流）。
9. Iil：逻辑门输入为低电平时的电流（为拉电流）。

/------------------------------------------ 我是分割线 ------------------------------------------/

串口：串口是一个泛称，UART、TTL、RS232、RS485都遵循类似的通信时序协议，因此都被通称为串口。

UART接口：通用异步收发器（Universal Asynchronous Receiver/Transmitter)，UART是串口收发的逻辑电路，这部分可以独立成芯片，也可以作为模块嵌入到其他芯片里，单片机、SOC、PC里都会有UART模块。

COM口：特指台式计算机或一些电子设备上的D-SUB外形(一种连接器结构，VGA接口的连接器也是D-SUB)的串行通信口，应用了串口通信时序和RS232的逻辑电平。

USB口：通用串行总线，和串口完全是两个概念。虽然也是串行方式通信，但由于USB的通信时序和信号电平都和串口完全不同，因此和串口没有任何关系。USB是高速的通信接口，用于PC连接各种外设，U盘、键鼠、移动硬盘、当然也包括“USB转串口”的模块。（USB转串口模块，就是USB接口的UART模块）

TTL、RS-232、RS422、RS-485是指的电平标准(电信号)，很多人把RS-232、RS-422、RS-485 误称为通讯协议，这是很不应该的，其实它们仅是关于UART通讯的一个机械和电气接口标准(顶多是网络协议中的物理层面)。。也就是说对MCU等控制器编写了UART程序，串行数据会通过硬件电路在设备间进行收发，这个硬件电路要遵循一个电平标准，实现设备间的交互。

一、TTL电平标准

1、TTL（全双工（逻辑1: +2.4V – +5V 逻辑0: 0V – +0.5V））
TTL：Transistor-Transistor Logic 三极管结构。TTL电平规定，+5V等价于逻辑“1”，0V等价于逻辑“0”。这样的数据通信及电平规定方式，被称做TTL（晶体管-晶体管逻辑电平）信号系统。
Vcc：5V；VOH >= 2.4V；VOL <= 0.5V；VIH >= 2V；VIL <= 0.8V。
2、LVTTL
LVTTL：Low Voltage TTL。
3.3V LVTTL：Vcc：3.3V；VOH >= 2.4V；VOL <= 0.4V；VIH >= 2V；VIL <= 0.8V。
2.5V LVTTL：Vcc：2.5V；VOH >= 2.0V；VOL <= 0.2V；VIH >= 1.7V；VIL <= 0.7V。
3、注意事项
TTL电平一般过冲都会比较严重，可以在始端串 22欧或 33欧电阻； TTL电平输入脚悬空时是内部认为是高电平。要下拉的话应用 1k以下电阻下拉。TTL输出不能驱动 CMOS输入。

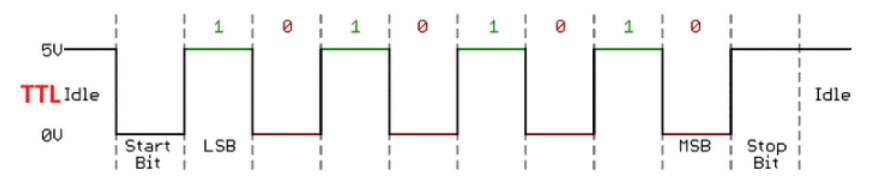

4、‘0’和 ‘1’表示

二、RS-232电平标准

1、RS-232（全双工（逻辑1：-15V – -3V 逻辑0：+3V – +15V））
RS-232：是美国电子工业协会 EIA(Electronic Industry Association)制定的一种串行物理接口标准。RS是英文“推荐标准”的缩写，232为标识号。RS-232是对电气特性以及物理特性的规定，只作用于数据的传输通路上，它并不内含对数据的处理方式。RS-232标准是逻辑 1为 -3V～-15V，逻辑 0为 +3～+15V。

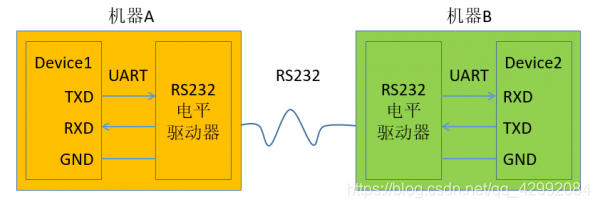

2、硬件框图如下，RS-232用于 PC机与 PC机之间通信

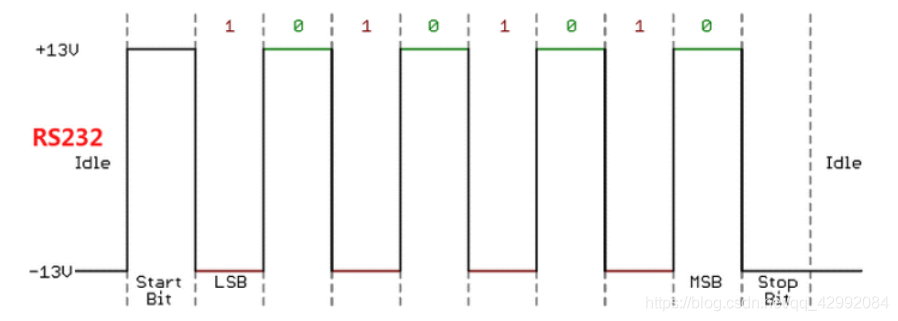

3、‘0’和‘1’表示

三、RS-485电平标准

1、RS-485（半双工、（逻辑1：+2V – +6V 逻辑0： -6V – -2V）这里的电平指 AB两线间的电压差。）任何不大于12V或者不小于－7V的差值对接受端都被认为是正确的。
RS-485：RS-232接口可以实现点对点的通信方式，但这种方式不能实现联网功能。于是，为了解决这个问题，一个新的标准 RS-485产生了。RS-485的数据信号采用差分传输方式，也称作平衡传输，它使用一对双绞线，将其中一线定义为 A，另一线定义为 B。通常情况下，发送驱动器 A、B之间的正电平在 +2～+6V，是一个逻辑状态，负电平在 -2～-6V，是另一个逻辑状态。另有一个信号地 C，在 RS-485中还有一“使能”端，而在 RS-422中这是可用可不用的。

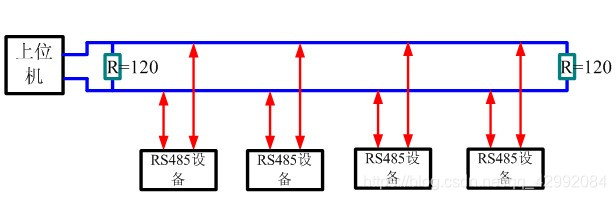

2、硬件框图如下

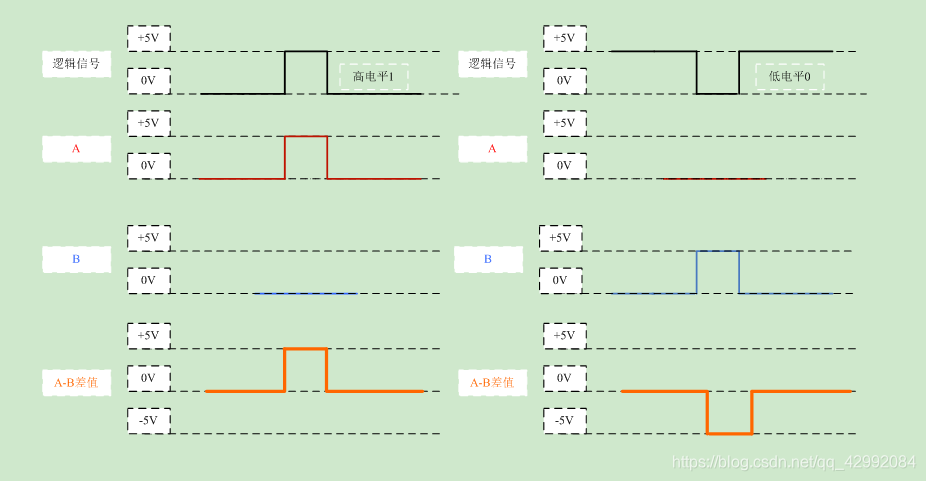

3、‘0’和‘1’表示

四、RS-422电平标准

1、RS-422的电气性能与 RS-485完全一样。主要的区别在于：RS-422有 4 根信号线：两根发送、两根接收。由于 RS-422的收与发是分开的所以可以同时收和发(全双工)，也正因为全双工要求收发要有单独的信道，所以 RS-422适用于两个站之间通信，星型网、环网，不可用于总线网；RS-485 只有 2根信号线，所以只能工作在半双工模式，常用于总线网。

五、RS-232、RS-422与RS-485比较

RS485：2线式、半双工、点对多主从通讯（4线制因只能点对点已经淘汰）
RS232：3线制、全双工、点对点通讯（因点对点通讯方式而无法联网，导致出现RS485）
RS422：4线制、全双工、点对多主从通讯（实际上还有一根信号地线，共 5根线）

六、CAN总线

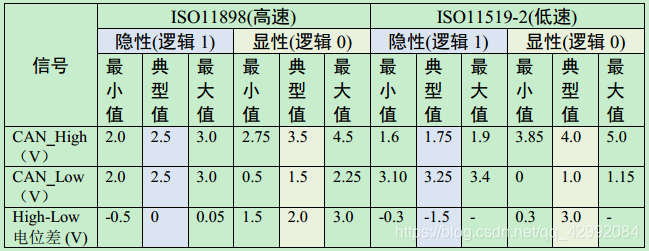

1、CAN（逻辑1：-1.5V – 0V 逻辑0：+1.5V – +3V）这里的电平指CAN_High、CAN_Low 两线间的电压差。）

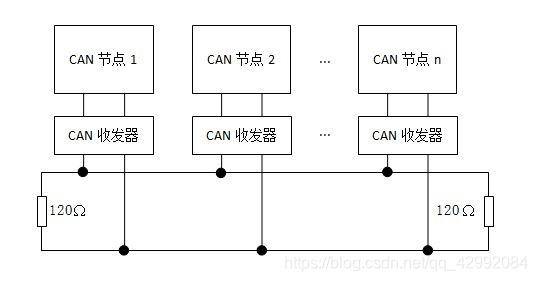

2、硬件框图如下

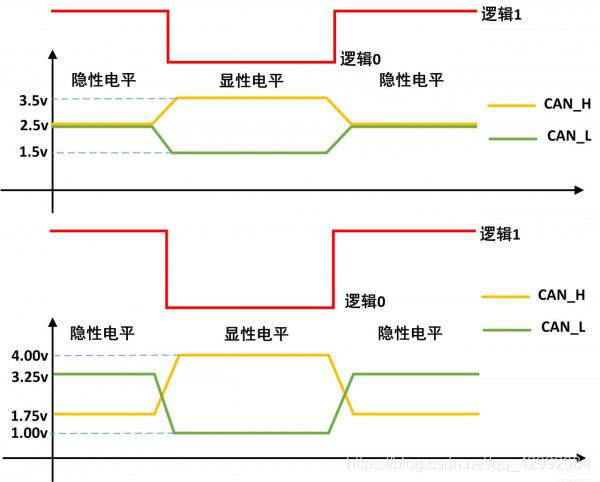

3、‘0’和‘1’表示

七、CMOS电平标准

1、CMOS
CMOS：Complementary Metal Oxide Semiconductor。
Vcc：5V；VOH>=4.45V；VOL<=0.5V；VIH>=3.5V；VIL<=1.5V。
相对TTL有了更大的噪声容限，输入阻抗远大于TTL输入阻抗。
2、LVCMOS
LVCMOS：Low Voltage Complementary Metal Oxide Semiconductor。
3.3V LVCMOS： Vcc：3.3V；VOH>=3.2V；VOL<=0.1V；VIH>=2.0V；VIL<=0.7V。
2.5V LVCMOS： Vcc：2.5V；VOH>=2V；VOL<=0.1V；VIH>=1.7V；VIL<=0.7V。
3、注意事项
LVCMOS可以与3.3V的LVTTL直接相互驱动。
CMOS电路不使用的输入端不能悬空。

八、ECL电平标准

1、ECL
ECL：Emitter Coupled Logic 发射极耦合逻辑电路(差分结构) 。
Vcc=0V；Vee：-5.2V；VOH=-0.88V；VOL=-1.72V；VIH=-1.24V；VIL=-1.36V。
2、PECL
PECL：Pseudo/Positive ECL Vcc=5V；VOH=4.12V；VOL=3.28V；VIH=3.78V；VIL=3.64V
3、LVPECL
LVPECL：Low Voltage PECL Vcc=3.3V；VOH=2.42V；VOL=1.58V；VIH=2.06V；VIL=1.94V
4、注意事项
射随输出结构，必须有电阻拉到一个直流偏置电压；
由于ECL需要负电源，为简化电源产生了PECL和LVPECL。
ECL：速度快，驱动能力强，噪声小，功耗大，很容易达到几百M的应用，需要负电源。

九、LVDS电平标准

1、产生原因
前面的电平标准摆幅都比较大，为降低电磁辐射，同时提高开关速度又推出LVDS电平标准。
2、LVDS
LVDS：Low Voltage Differential Signaling。
3、注意事项
PCB要求较高，差分线要求严格等长，差最好不超过10mil(0.25mm)。

十、GTL电平标准

类似CMOS的一种结构，输入为比较器结构，比较器一端接参考电平，另一端接输入信号。1.2V电源供电。
Vcc=1.2V；VOH>=1.1V；VOL<=0.4V；VIH>=0.85V；VIL<=0.75V 。
PGTL/GTL+：Vcc=1.5V；VOH>=1.4V；VOL<=0.46V；VIH>=1.2V；VIL<=0.8V

十一、HSTL电平标准

HSTL是主要用于QDR存储器的一种电平标准：一般有VCCIO=1.8V和VCCIO=1.5V。和上面的GTL相似，输入为输入为比较器结构，比较器一端接参考电平(VCCIO/2)，另一端接输入信号。对参考电平要求比较高(1%精度)。

十二、SSTL电平标准

SSTL主要用于DDR存储器。和HSTL基本相同。VCCIO=2.5V，输入为输入为比较器结构，比较器一端接参考电平1.25V，另一端接输入信号。对参考电平要求比较高(1%精度)。
