无人机电子巡检

无人机电子巡检是无人机在工业领域一项非常成熟且价值巨大的应用。它本质上是用无人机作为智能化、数字化的移动巡检平台，替代或辅助人工完成对高空、高危、大型设施的检查工作。

下面为您全面解析无人机电子巡检。

一、 核心概念与优势

核心概念：利用无人机搭载高清可见光相机、热成像相机、激光雷达等载荷，近距离、多角度地获取电力线路、石化管道、风力发电机等设备的影像和数据，通过分析这些数据来发现缺陷、排查隐患。

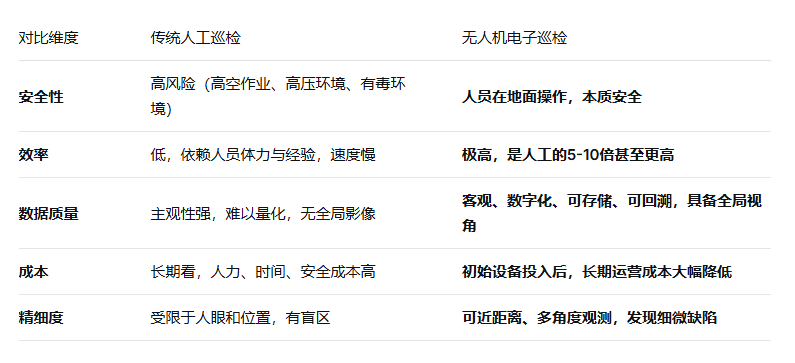

传统巡检方式 vs. 无人机巡检：

二、 关键技术组成

一个完整的无人机电子巡检系统包含以下关键技术：

1. 无人机平台：

◦ 工业级多旋翼无人机：如大疆经纬系列（DJI M350 RTK, M30系列），具备高稳定性、抗风性、防尘防水能力，是主流选择。

◦ 仿地飞行功能：在山地巡检时，无人机可自动保持与地面的固定高度，确保成像质量。

2. 任务载荷（核心）：

◦ 高清变焦相机：用于远距离观测细节，如检查绝缘子破损、螺栓松动、标识牌清晰度。

◦ 热成像相机：这是电子巡检的灵魂。用于发现发热异常点，如：

■ 电力：导线接点过热、绝缘子局部发热、变压器套管缺油。

■ 石化：管道保温层破损、阀门内漏。

■ 光伏：热斑效应（电池片故障）。

◦ 激光雷达：用于获取高精度三维点云，主要应用于：

■ 电力廊道：测量导线与树木、建筑物之间的距离（净空分析）。

■ 设施建模：生成输电塔、化工厂的精细三维模型，用于数字化存档和变形分析。

◦ 紫外成像仪：用于探测电晕放电，发现早期绝缘缺陷。

3. 智能软件与分析平台：

◦ 航线规划软件：可预先规划全自动巡检航线，无人机每次执行相同路径，保证数据的一致性和可比性。

◦ 数据管理平台：对海量的巡检影像和视频进行分类、存储和管理。

◦ AI智能识别：利用人工智能算法，自动识别并标注图像中的缺陷，如绝缘子自爆、鸟巢、异物等，大幅提升数据分析效率，减少人工漏判。

三、 主要应用场景

无人机电子巡检已广泛应用于以下领域：

1. 电力巡检（最成熟的应用）

◦ 输电线路：杆塔、绝缘子、金具、导地线、通道环境（树障、违章建筑）巡查。

◦ 变配电站：对站内设备（断路器、隔离开关、电容器等）进行日常巡视和红外测温。

◦ 分布式光伏电站：大规模光伏面板的热斑检测和表面污染、破损检查。

2. 石油与化工

◦ 巡检错综复杂的管道管网，检查保温层、支架腐蚀情况。

◦ 对储罐罐顶、安全阀、反应塔等高空设备进行外观检查和热成像筛查。

3. 风力发电

◦ 检查风机叶片表面的雷击损伤、裂纹、前缘腐蚀等。

◦ 检查塔筒外观和螺栓状况。

4. 通信基站

◦ 检查天线馈线、塔桅结构、平台锈蚀情况。

5. 桥梁与建筑

◦ 检查桥墩、桥底、索缆等人工难以触及的部位。

◦ 检查大型公共建筑外墙、屋顶的状况。

四、 工作流程

1. 任务规划：在软件中基于二维地图或三维模型，规划自动巡检航线，设定拍摄点。

2. 外业执行：

◦ 无人机按预设航线自动飞行。

◦ 飞手监控无人机状态，在关键部位可手动控制进行多角度精细拍摄。

◦ 同步采集可见光和热成像数据。

3. 内业处理与分析：

◦ 数据导出、整理并上传至管理平台。

◦ 人工分析：由经验丰富的工程师浏览影像，识别缺陷。

◦ AI分析：平台自动运行AI算法，筛选出疑似缺陷图片，再由人工复核。

4. 报告生成与运维：

◦ 生成包含缺陷位置、图片、描述和等级的巡检报告。

◦ 将报告推送至运维管理系统，指导现场消缺和维修。

五、 从业前景与要求

前景：随着国家对新基建和能源安全的重视，以及工业领域“数字化转型”的需求，无人机电子巡检的市场规模将持续扩大，专业人才缺口明显。

技能要求：

1. 硬技能：

◦ CAAC无人机驾驶员执照（必备）。

◦ 行业知识：必须懂你所巡检的设备。例如，做电力巡检，必须了解电力系统基本知识、常见设备缺陷类型和标准（如《DL/T 664 带电设备红外诊断应用规范》）。

◦ 载荷操作与分析：熟练掌握热成像相机的操作、参数设置和图像分析能力。

◦ 数据分析软件使用：熟悉相关的数据管理和分析平台。

2. 软技能：

◦ 安全意识（永远是第一位的）。

◦ 严谨细致，责任心强。

◦ 分析和解决问题的能力。

总结

无人机电子巡检不是一个简单的飞行任务，而是一个 “飞行平台 + 专业载荷 + 行业知识 + 智能软件” 四位一体的系统性解决方案。它正在成为能源、工业和基础设施领域智能化运维的新标准。对于从业者而言，这是一个技术含量高、职业发展路径清晰、且能创造巨大经济和社会价值的黄金方向。
