STC8 简单延时指南

STC8 简单延时指南

• 更新时间：20250214

在 STC8 单片机中，要实现阻塞 CPU 进程的简单延时，可以直接使用官方的烧录工具 stc-isp 生成延时代码。

👉 下载地址：STC 官方软件下载

---

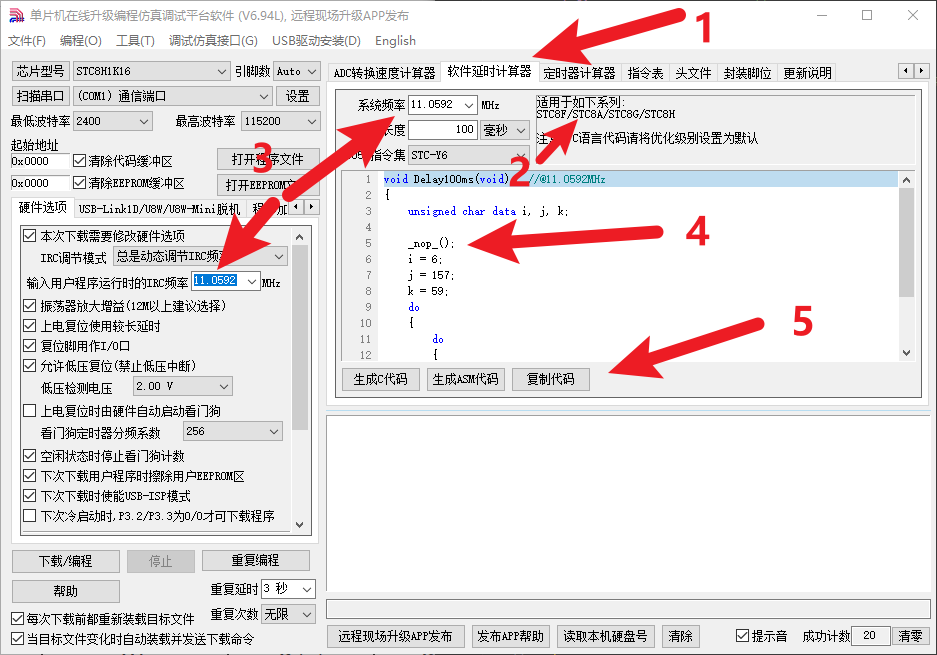

使用 stc-isp 生成延时代码的方法

1. 打开 stc-isp，选择“软件延时计算器”

2. 选择指令集

   • 右侧会显示适用的芯片型号，需要找到所用芯片的指令集。

3. 选择系统频率

   • 由于延时是通过简单的循环操作阻塞 CPU，而循环操作的速度与 CPU 频率相关，因此系统频率的选择必须与实际系统频率一致。
   • 在 STC8H 单片机中，内置 IRC（内部振荡时钟），烧录时应正确选择 “输入用户程序运行时的 IRC 频率”，确保与延时计算器中选择的频率一致。

4. 生成的代码中使用了 _nop_(); 指令时需要引入 <intrins.h> 头文件

   • 否则会导致编译错误。

5. 点击“生成”后，复制代码到程序中使用

---

封装延时函数

软件生成的延时代码考虑了入栈、出栈的消耗，但它无法直接指定任意时间的延时。因此，我们可以先生成 1ms 的延时代码，然后封装一个循环调用的函数，以实现任意毫秒的延时。

示例代码（STC8H，系统频率 20MHz）

#include "STC8H.h"
#include <intrins.h>

// 1ms 延时函数（由 stc-isp 生成）
void Delay1ms(void) //@20.000MHz
{
    unsigned char data i, j;
    i = 26;
    j = 247;
    do
    {
        while (--j);
    } while (--i);
}

// 封装的毫秒级延时函数
void Delay_ms(unsigned int ms)
{
    unsigned int cnt;
    for (cnt = 0; cnt < ms; cnt++)
    {
        Delay1ms();
    }
}

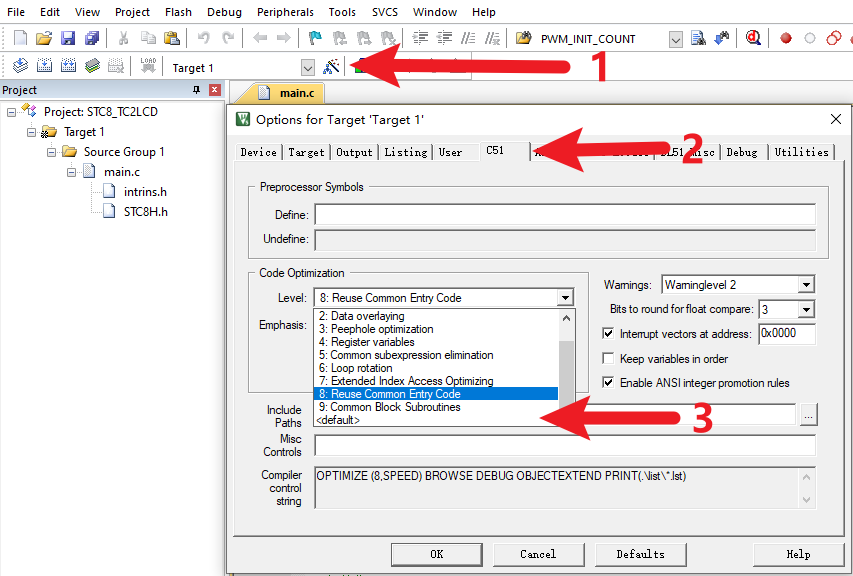

注意C语言优化等级

keil中的C语言优化等级应选择默认，否则像这种简单的空循环延时函数可能被编译器优化掉，达不到延时的效果。
