复旦微的 FMQL45T900+ARM

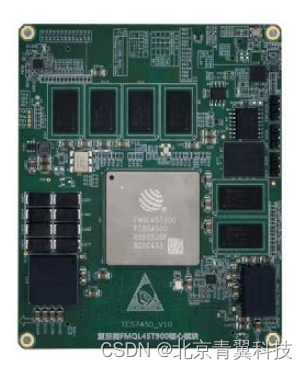

         TES745D 是一款基于上海复旦微电子 FMQL45T900 的全国产化 ARM 核心板。该核心板将复旦微的 FMQL45T900（与 XILINX 的 XC7Z045-2FFG900I 兼容）的最小系统集成在了一个 87*117mm 的 核心板上，可以作为一个核心模块，进行功能性扩展，能够快速的搭 建起一个信号平台，方便用户进行产品开发。核心板上分布了 DDR3 SDRAM、EMMC、SPI FLASH、以太网 PHY 芯片等。通过两个板对 板连接器 FMC 实现 PL 端 IO 的扩展。 FMQL45T900 是复旦微电子研制的全可编程融合芯片，在单芯 片上集成了基于具有丰富特点的四核处理器的处理系统（Processing

System，PS）和可编程逻辑（Programmable Logic，PL），基于最先进的 28 纳米工艺。配合相应的开发软件，可实现一体化软硬件平台， 方便用户开发，缩短开发周期，节约生产成本。

软件支持

 集成板级软件开发包（BSP）：

 支持 PS 端开发技术支持；

 支持 PL 端扩展应用与支持；

 可根据客户需求提供定制化算法与系统集成：

应用范围

 工控信号处理；

 智能信号处理；

技术指标

 板载复旦微 FPGA 可编程融合芯片：

 FPGA 型号：复旦微 FMQL45T900；

 片上系统（PS）：四核处理器、最高主频 1GHz；

 逻辑资源（PL）：逻辑单元 350K，块 RAM 19.2Mb；

 逻辑资源（PL）：GTX 16 个，DSP 900 个；

 模块主要存储与接口资源：

 PS 端缓存：1 组 DDR3 SDRAM，32 位，容量 1GByte；

 PS 端其他存储资源：1 片 EMMC（8GByte）、1 片 SPI Flash

（256Mbit 容量）；

 PS 端网络：1 路 1000BASE-T 自适应千兆以太网；

 PS 端时钟：1 个 33.333MHz 晶振，系统时钟

 PL 端缓存：1 组 DDR3 SDRAM，64 位，容量 2GByte；

 PL 端时钟：1 个 50MHz 晶振，逻辑时钟；

 板卡支持看门狗复位；

 互联接口：

 接口连接器：2 个 FMC 连接器；

 FMC1：8 路 GTX，17 对 LVDS，28 路 PS MIO；

 FMC2：8 路 GTX，80 对 LVDS；

 物理与电气特征

 板卡尺寸：87 x 117mm

 板卡供电：2A max@+12V（±5%）

 散热方式：自然风冷散热

 环境特征

 工作温度：-40°~﹢85°C；

 存储温度：-55°~﹢125°C；

 工作湿度：5%~95%，非凝结
