AD9208之8通道高速采集

板卡概述

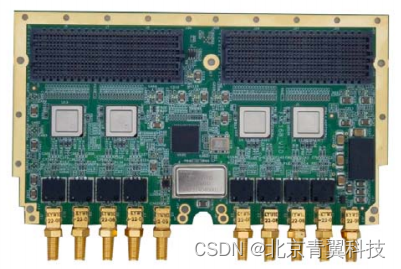

FMC168 是 一 款 基 于 VITA57.4 标 准 的2GSPS/2.6GSPS/3GSPS 采样率 14 位分辨率 Double FMC+子卡模 块，该模块可以实现 8 路 14-bit、2GSPS/2.6GSPS/3GSPS 采样率模 拟信号采集。该板卡 ADC 器件采用 ADI 公司的 AD9208 芯片,该芯片 与 AD9689 完全兼容，可以实现不同的采样率范围。该板卡的全功率 -3dB 模拟输入带宽可达 9GHz，可实现该范围的射频信号直采。

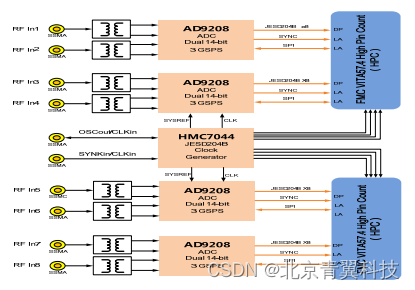

该 ADC 与 FPGA 的主机接口通过 8 通道的高速串行 GTX 收发 器进行互联。板卡一共支持 2 个 FMC+接口，共有 32 对 JESD204B Lane。

该板卡主要面向通信与无线基础设施、雷达、宽频带通信、毫米

波通信、自动测试设备等应用。



软件支持

 可选集成板级软件开发包（BSP）：

 支持 KintexUltraScale 等；

 可根据需求提供定制化算法与系统集成：

应用范围

 雷达与智能天线、无线基础设施；

 宽带 RF 信号处理，示波器；

 自动驾驶 RADAR；

技术指标

 通道数：8 通道；

 通道分辨率：14 位；

 采样率：2GSPS/2.6GSPS/3GSPS；

 ADC 性能指标（AD9208）：

 SNR；57.2dBFS@3GSPS，Fin=2.6G，-2dBFS amplitude ；

 SFDR：70dBFS@3GSPS，Fin=2.6G，-2dBFS amplitude ；

 ENOB：9bit@3GSPS，Fin=2.6G，-2dBFS amplitude

 DNL：±0.5LSB，INL=±2.5LSB；

 数据位宽：8LaneJESD204B，最大线速率 16Gbps；

 耦合方式：交流变压器耦合；

 前面板连接器：SSMA

 模拟输入全功率带宽（-3dB）：9GHz；

 输入满量程电压范围：1.7Vpp；

 输入阻抗：50 欧姆；

 时钟与触发

 高性能时钟发生器：HMC7044；

 支持 100MHzLVDS 晶振，支持外时钟输入；

 支持 1 路输入/输出触发信号，LVTTL(3.3V)电平标准；

 支持同步输入/输出；

 物理与电气特征

 板卡尺寸：84.1x69mm；

 典型功耗：6W；供电：+12V；

 散热方式：自然风冷散热；

 环境特征

 工作温度：-40°~﹢85°C；

 存储温度：-55°~﹢125°C；

 工作湿度：5%~95%，非凝结；
