【PCIE715】基于某国产JFMQL100TAI的高性能智能异构计算平台

板卡概述

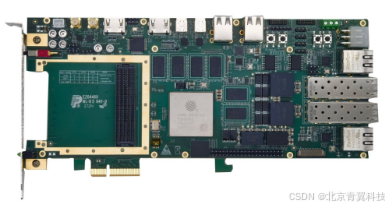

PCIE715是一款基于某国产PSOC系列高端芯片JFMQL100TAI900的高性能智能异构计算平台。

该平台采用某国产100TAI主芯片，具有丰富的外设接口，可以方便用户进行原型验证、为用户方案设计和项目开发提供参考。

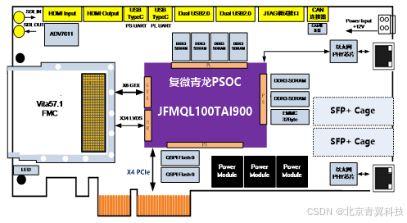

该平台的PL端具有1个FMC（HPC）接口，1路PCIe x4主机接口，支持1组64位DDR3 SDRAM大容量缓存、支持1路1000BASE-T千兆以太网接口、支持1路3G SDI输入接口、支持1路3G SDI输出接口，支持1路HDMI输入接口、支持1路HDMI输出接口。

该平台的PS端支持1GB DDR3缓存、支持2片256Mbit QSPI FLASH，支持1路自适应千兆以太网接口，支持4个USB2.0接口（主模式或者OTG模式），支持CAN通讯、支持UART通讯、支持EEPROM存储。

该平台具有丰富的可扩展性，通过FMC子卡可以扩展多种前端IO，通过板内的40 PIN扩展连接器可以支持摄像头开发。

软件支持

1、底层接口以及驱动程序：

 1）ARM裸跑开发程序；

 2）Linux系统开发程序；

 3）AI示例DEMO；

2、可根据客户需求提供定制化算法与系统集成：

应用范围

1、智能信号处理、图像处理；

2、人工智能（AI）、运算加速、异构计算；

技术指标

1、板载PSOC实时处理器：JFMQL100TAI900；

1） 4核ARM Cortex-A53；

2、PS侧资源性能：

1） DDR3缓存：1GByte DDR3 SDRAM，时钟500MHz；

2） Flash存储性能：2片QSPI Flash，每片容量256Mbit；

3） USB接口：4路USB2.0接口，支持OTG；

4） 串口：1路USB TypeC串口；

5） CAN总线通讯：1路CAN总线接口；

6） SD卡：1个TF-Card接口；

7） 网口：支持1个RJ45千兆以太网接口；

8） EEPROM：支持1片512Mbit EEPROM存储；

3、lPL端资源指标：

1） DDR3缓存：1组64位DDR3 SDRAM，容量2GByte；

2） 网口：支持1个RJ45千兆以太网接口（EMIO）；

3） 光纤：支持2个10G SFP+光纤接口；

4） SDI视频接口：支持1路输入、1路输出；

5） HDMI视频接口：支持1路输入、1路输出；

 6）EMMC存储接口：支持1个32GB EMMC存储接口（EMIO）；

7） 支持1个PCIE X4 Gen2接口，5Gbps/lane；

8） 支持1个FMC接口：8路GTX，34路LVDS；

4、其他接口性能：

1） 调试接口：1路PS JTAG，1路PL JTAG；

2） 扩展接口：3对SMA标准扩展接口（1路GTX、1路时钟）；

3） IO扩展：1个CON40 IO扩展接口（用于接摄像头模组）；

4） 1路RTC实时时钟；5路XADC接口；

5） PS端1个MIO LED，PL端4路LED；

6） PS端1个MIO KEY，PL端2个KEY；

5、物理与电气特征

1） 板卡尺寸：106 x 240mm；供电：4A max@+12V；

2） 散热方式：风冷散热；工作温度：-40°~85°C；
