这次终于是基于STEP 7-MicroWIN SMART软件了,前面几次是基于v4.0 STEP 7 MicroWIN SP9软件,但是它的工程可以在SMART中打开。
目录
一、实验目的
熟练使用基本指令,根据控制要求,掌握PLC的编程方法和程序调试方法,了解使用PLC解决一个实际问题。
二、实验说明
信号灯受一个启动开关控制,当启动开关接通时,信号灯系统开始工作,且先南北红灯亮,东西绿灯亮。当启动开关断开时,所有信号灯都熄灭;南北红灯亮维持25秒,在南北红灯亮的同时东西绿灯也亮,并维持20秒;到20秒时,东西绿灯闪亮,闪亮3秒后熄灭。在东西绿灯熄灭时,东西黄灯亮,并维持2秒。到2秒时,东西黄灯熄灭,东西红灯亮,同时,南北红灯熄灭,绿灯亮,东西红灯亮维持30秒。南北绿灯亮维持20秒,然后闪亮3秒后熄灭。同时南北黄灯亮,维持2秒后熄灭,这时南北红灯亮,东西绿灯亮。周而复始。

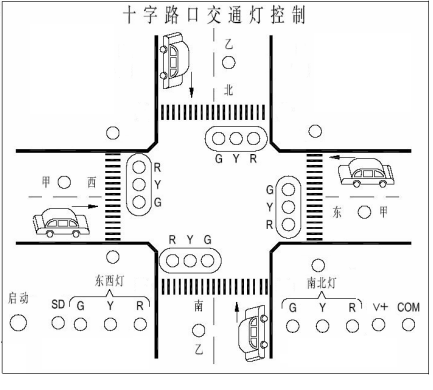

三、 实验面板图
四、 实验接线
公共端接线:
1L、2L、M和实验模块的"COM"端相连;
2M、L+和实验模块的"V+"端相连。
输入输出接线:
输入 | SD | 输出 | R | Y | G | 输出 | R | Y | G |
I0.0 | 南北 | Q0.2 | Q0.1 | Q0.0 | 东西 | Q0.5 | Q0.4 | Q0.3 |
五、 实验手册的梯形图参考程序

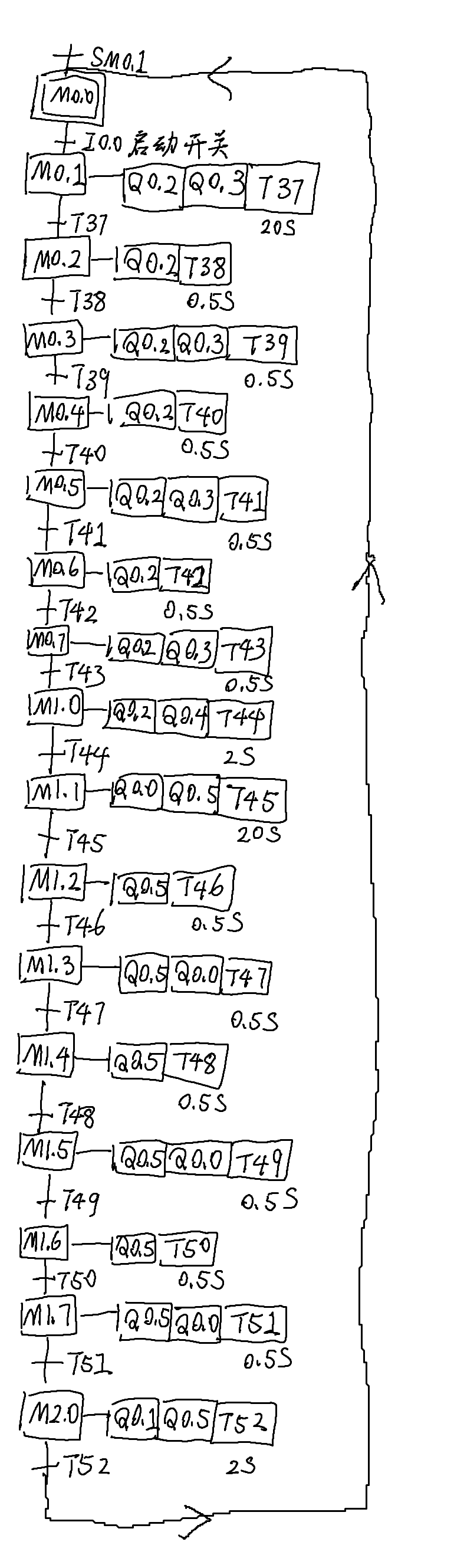

六、 自己根据功能需求,绘制的顺序功能图

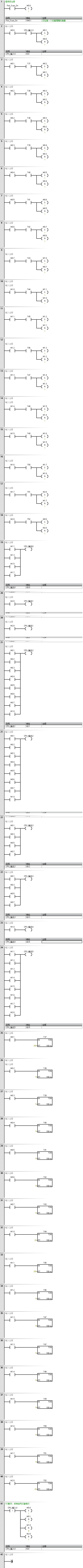

七、 根据顺序功能图,用置位复位指令绘制梯形图程序
八、 小结
实验手册的例程和自己根据顺序功能图绘制的梯形图程序,均可以在实验平台上运行,实现需要的功能。
其中,实验手册的例程是根据经验设计法制作、并且优化过的,会降低程序的可读性。自己用顺序功能图+置位复位指令绘制的梯形图程序,看起来步骤会很多,但是每一步的功能单一,程序的可读性会比实验手册的例程好一些。
实验过程中,当我要给PLC下载程序时,软件提示程序的PLC型号与实验平台的PLC型号不一致,在项目栏右键PLC的CPU型号并选择打开:

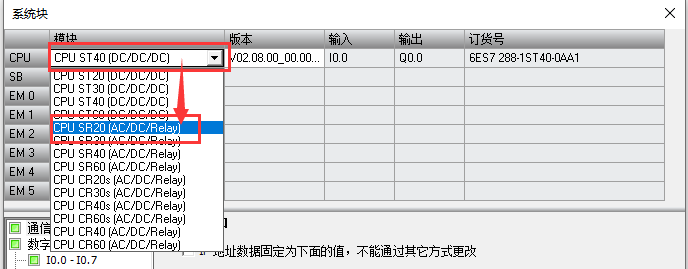

在弹出的窗口中,选择CPU SR20(AC/DCRelay),因为实验平台的CPU是这个型号。
选择完成后,再次编译程序,下载至PLC,便能成功下载。
