PLC实验2-天塔之光实验（基于STEP 7-MicroWIN SMART软件）

一、实验目的

        了解并掌握移位寄存器位SHRB基本应用及编程方法。

二、实验说明

        合上启动开关后，按以下规律显示：L1→L1、L2→L1、L3→L1、L4→L1、L2→L1、L2、L3、L4→L1、L8→L1、L7→L1、L6→L1、L5→L1、L8→L1、L5、L6、L7、L8→L1→L1、L2、L3、L4→L1、L2、L3、L4、L5、L6、L7、L8→L1……循环执行，断开启动开关程序停止运行。

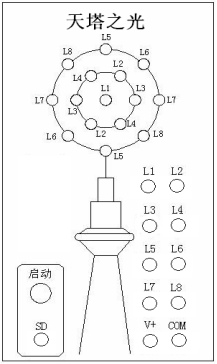

三、实验面板图



     四、实验接线图

        实验模块接线：

输入	SD	输出	L1	L2	L3	L4	L5	L6	L7	L8
	I0.0		Q0.0	Q0.1	Q0.2	Q0.3	Q0.4	Q0.5	Q0.6	Q0.7

        公共端接线：

                1M、L+和V+相连。

                1L、2L、M和COM相连。

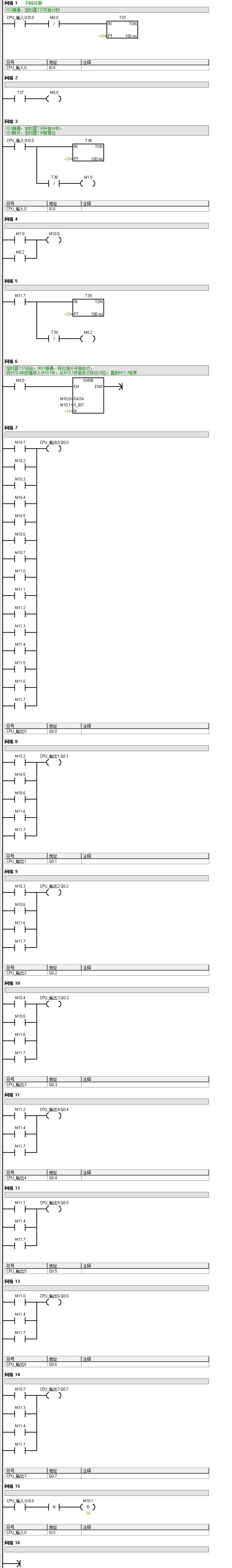

五、实验手册中的梯形图参考程序

六、用自己的方式实现相同的功能

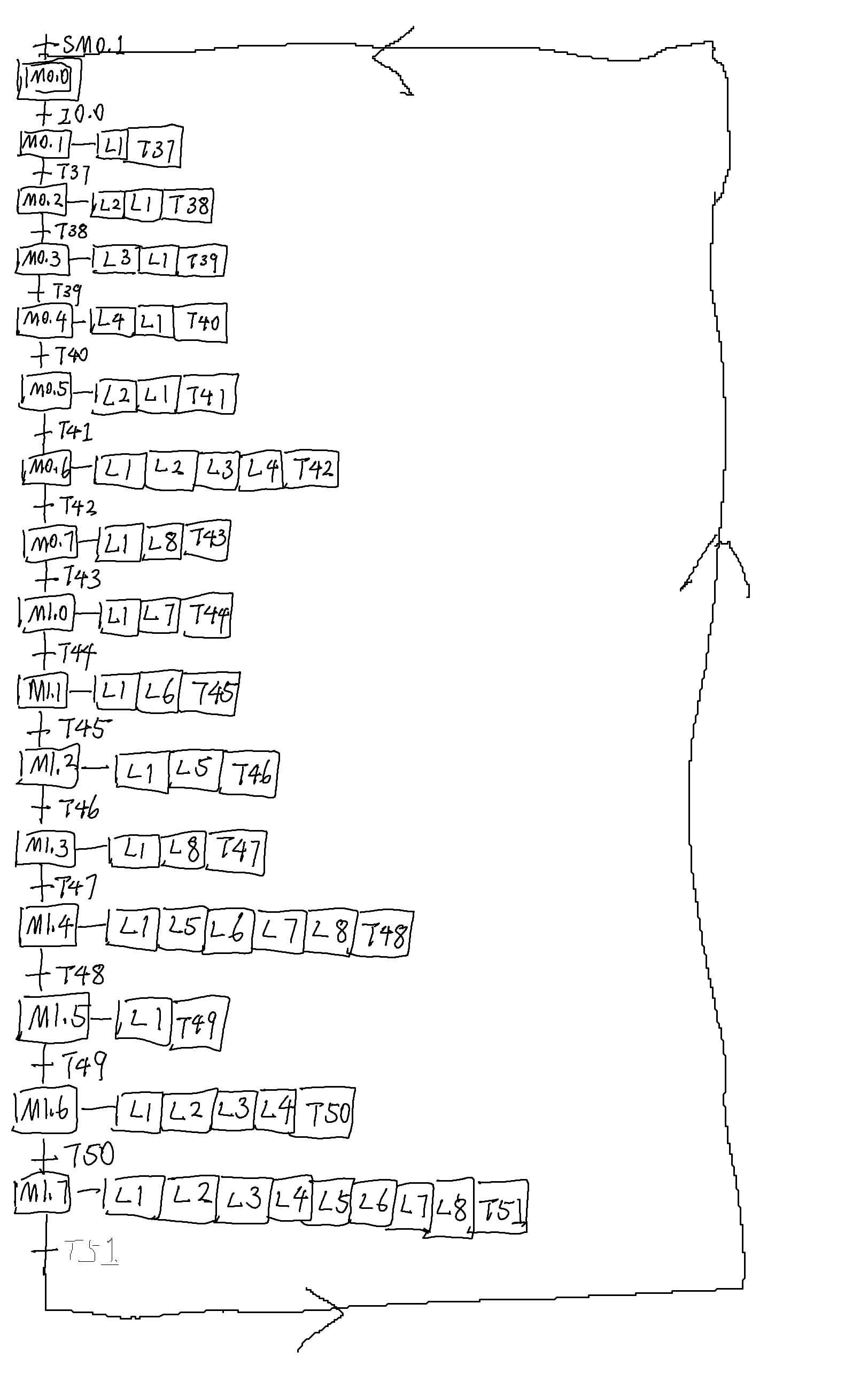

1. 顺序功能图

        最终要用置位、复位指令绘制梯形图程序，使用了大量位存储器（M0.0~M1.7）和定时器（S7-200系列本身就有大量的定时器）。位存储器作为步（step）与步之间的跳转，定时器用来延时，延长步与步跳转的时间。

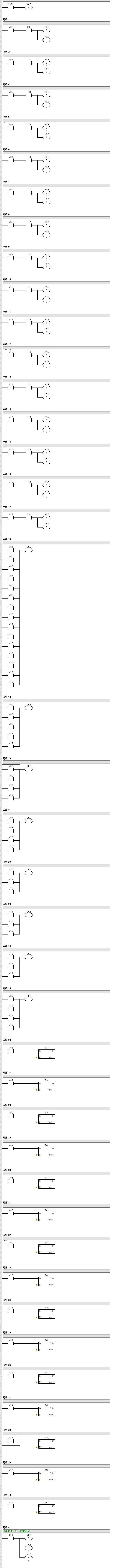

2. 用置位、复位指令实现的梯形图程序

七、实验结果&小结

        实验手册的例程和自己绘制的梯形图程序都可以实现规律的显示。在s7-200系列的仿真软件上，实验手册的例程会报错，仿真软件提示它不认识SHRB这个东西。自己绘制的梯形图程序可以在仿真软件上运行。

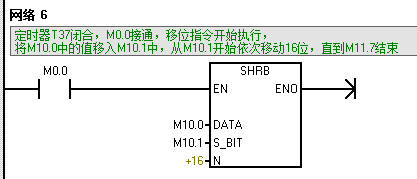

        关于实验例程中的SHRB：

        当T37计时记满，接通了M0.0；

        M0.0接通后，使能SHRB，SHRB便会将        S_BIT对应的M10.1中的数据        和        N规定的+16个连续的位（M10.1~M11.7~M12.0）        整体右移一位（N对应的+号表示右移，-号表示左移）。M12.0溢出的数据会存放到溢出内存位（SM1.1）中。

        移位结束后，SHRB再将        DATA对应的M10.0中的数据放到M10.1中。

        使用置位复位指令的顺序控制梯形图设计方法，首先要绘制出顺序功能图，然后看顺序功能图中有多少个转换条件，有多少个转换条件表示有多少个置位复位电路块，其次看输出，如果输出在多个步中起作用，便将这多个步并联，作为输出的驱动条件。
