PLC实验4-水塔水位模拟实验（基于STEP 7-MicroWIN SMART软件）

目录

一、 实验目的

二、 实验说明

三、 实验面板图

四、 实验接线

五、 实验手册中的梯形图参考程序

六、 自己根据功能需求，绘制的顺序功能图

---

一、 实验目的

1. 用PLC构成水塔水位自动控制系统；
2. 理解实验手册的例程；
3. 自己变成实现水塔水位自动控制系统。

二、 实验说明

实验手册上的实验说明：

        当水池水位低于水池低水位界（S4 为 ON 表示），阀 Y 打开进水（Y 为 ON）定时器开始定时，4 秒后，如果 S4 还不为 OFF，那么阀 Y 指示灯闪烁，表示阀 Y 没有进水，出现故障，S3 为 ON后，阀 Y 关闭（Y 为 OFF）。当 S4 为 OFF 时，且水塔水位低于水塔低水位界时 S2 为 ON，电机 M运转抽水。当水塔水位高于水塔高水位界时电机 M 停止。

个人做完实验后，理解的实验说明：

1. 当S4打开，S4对应的灯亮起，Y便亮，表示Y对应的电机工作，电机便抽水到水池中。
2. 若Y亮起4s后，S4对应的灯还是亮起，表示水池中一直没有水或Y对应的抽水机没有抽到水。那么让Y对应的灯闪烁，表示故障，直到S4关闭。
3. 若S3打开，S3对应的灯亮，表示水池已经蓄满水，那么无论Y处于什么状态，都让Y熄灭，表示Y对应的抽水机停止工作。
4. 当S2打开，S2对应的灯亮，表示水塔的水为空，需要抽水，那么让M点亮，表示M对应的电机抽水。但是如果此时S4也打开，表示水池中也没有水，那么M不会被点亮，直到S4关闭，M才会点亮。
5. 当S1打开，S1对应的灯亮，表示水塔的水已满，那么无论M对应的电机处于什么状态，都让M对应的灯灭，表示电机停止工作。

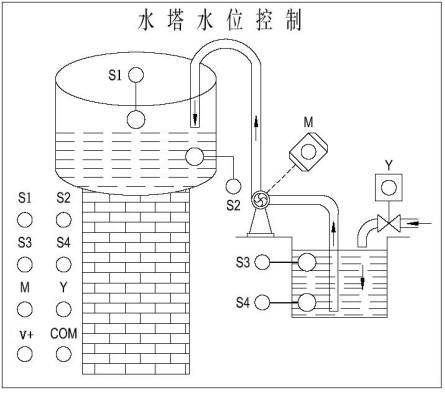

三、 实验面板图

四、 实验接线

        公共端接线：

        1L、2L、M 和实验模块的"COM"端相连；

        1M、L+和实验模块的"V+"端相连。

        输入输出接线：

输入	S1	S2	S3	S4	输出	M	Y
	I0.0	I0.1	I0.2	I0.3		Q0.0	Q0.1

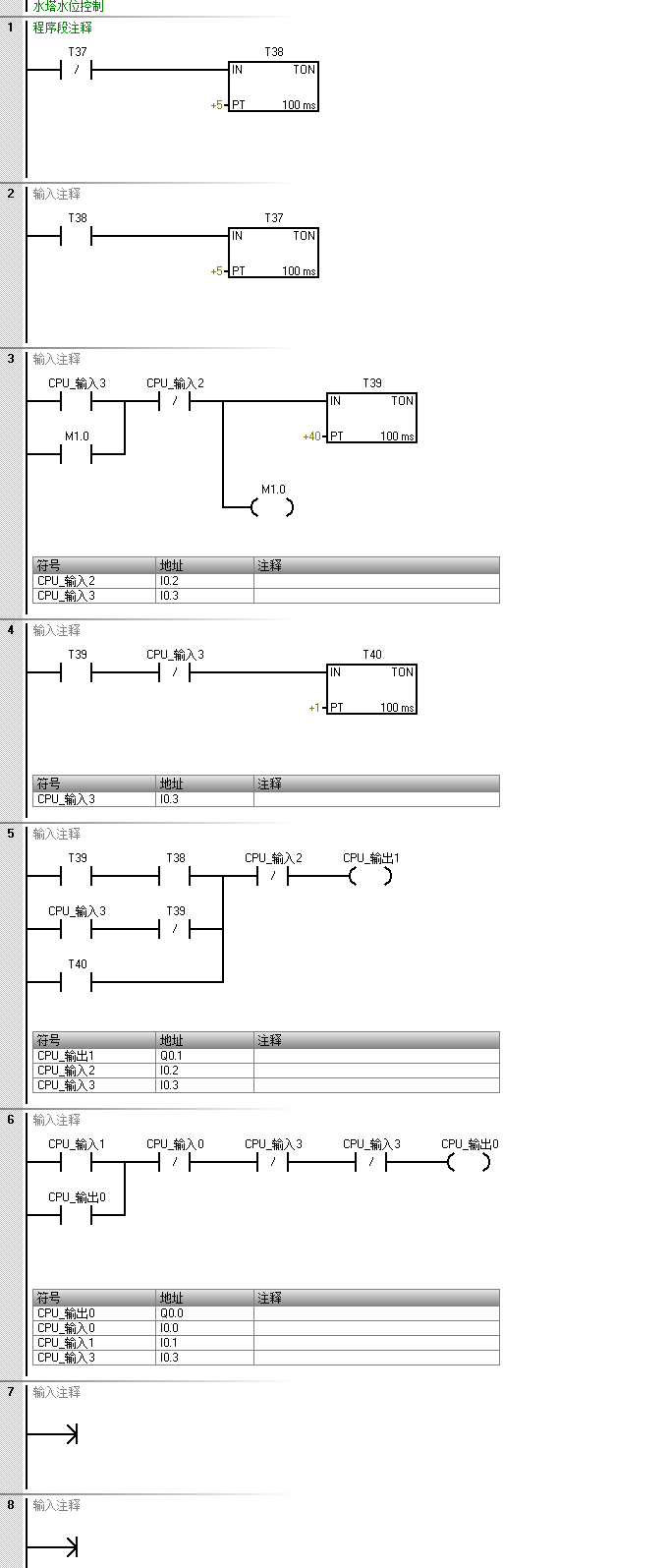

五、 实验手册中的梯形图参考程序

六、 自己根据功能需求，绘制的顺序功能图

        根据顺序功能图绘制的梯形图程序在PLC实验平台上并不能实现要求的所有功能，还需要加入一些辅助条件，确保系统正常运行，因此我还绘制了辅助的梯形图加以限制。

        最终，基本实现所有功能，需要注意的是，当S3由开启变为关闭时，Y对应的灯又会亮起（不过这样可以理解为 水池从满--> 变为水池未满，于是Y对应的电机又可以继续给水池抽水），由于当时实验课程已近尾声，不能再加以调试和改进，只能呈现该版本的顺序功能图。

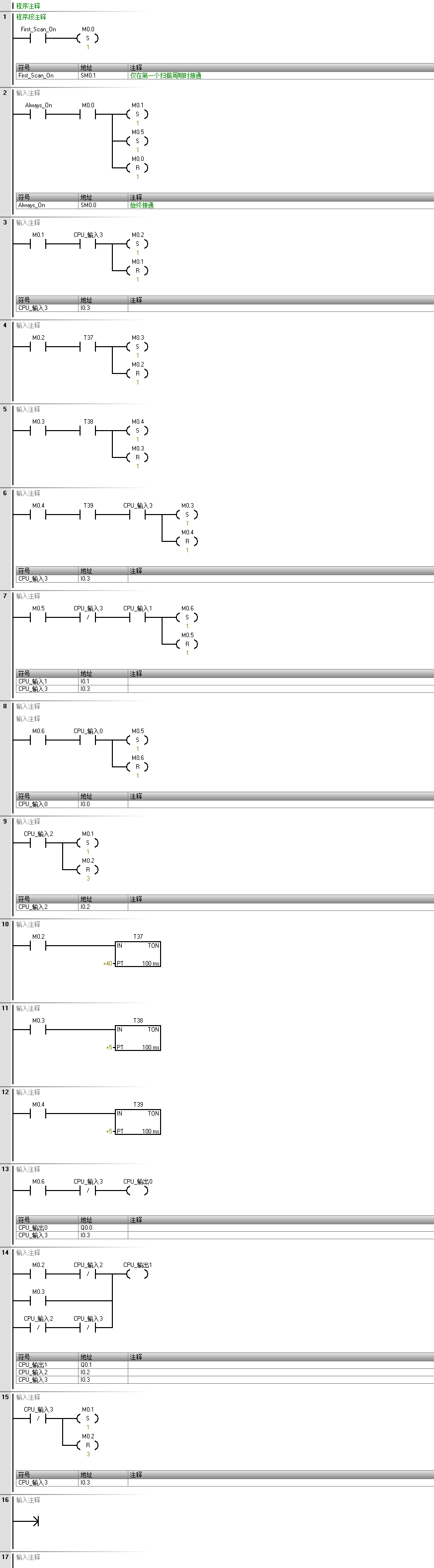

七、 自己根据顺序功能图和辅助的梯形图绘制的梯形图程序
