STM32独立看门狗IWDG和休眠(低功耗)共存那些事儿

最新推荐文章于 2025-01-15 18:03:54 发布
最新推荐文章于 2025-01-15 18:03:54 发布
阅读量4k 收藏 13
点赞数 3
分类专栏： 玩转STM32 文章标签： stm32 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ben_xiao_hai_123/article/details/128241789
版权

总结方法：

1.寄存器写入标志位方法为主要手段
2.看门狗初始化放在标志位判断后方
3.合理利用单片机复位，标志位复位后不会丢失的特点
4.不同系列单片机寄存器不一样

调试不进入看门狗的做法

调试进入断点时不管停留多久，都不会触发看门狗

论坛讨论

论坛TM32在休眠模式下怎么使用看门狗?

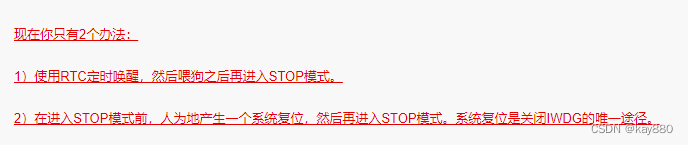

现在你只有2个办法：
1）使用RTC定时唤醒，然后喂狗之后再进入STOP模式。
2）在进入STOP模式前，人为地产生一个系统复位，然后再进入STOP模式。系统复位是关闭IWDG的唯一途径。
在这里插入图片描述

参考

重点参考：STM32在休眠模式（Stop/Standby）模式下的关闭看门狗问题的解决

STM32 BKP备份寄存器介绍
BKP寄存器
STM32Lx在低功耗下使用软件看门狗
STM32L4 低功耗STOP模式关闭IWDG功能
stm32cubemx hal学习记录：IWDG
