拆解 | 某平台19元的儿童电话手表，究竟怎么做到的？

作者：育伦，排版：晓宇

微信公众号：芯片之家（ID：chiphome-dy）

偶然之下，在某平台发现一款售价仅为19元的儿童电话手表，当前这个芯片奇缺的市场下，出于好奇心，也按照我一贯的作风，这个电子产品肯定难逃我的魔掌，必须拆开，一探究竟！

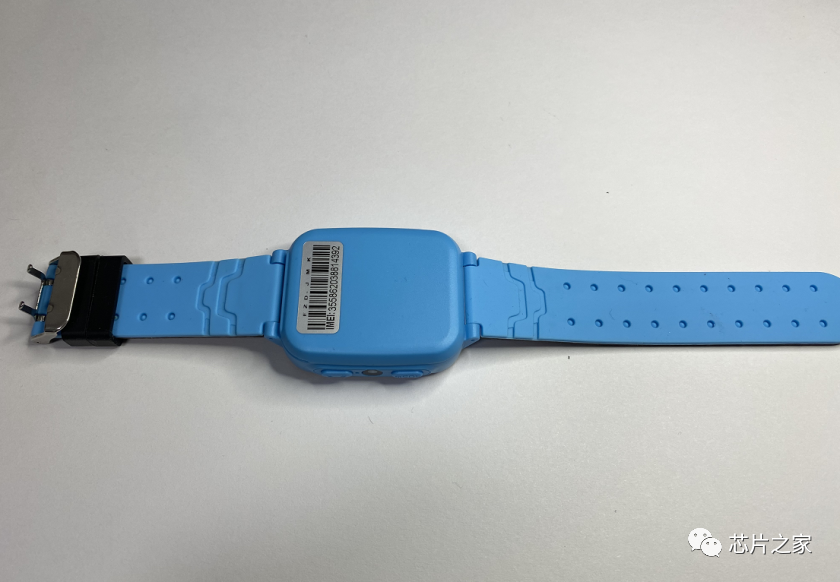

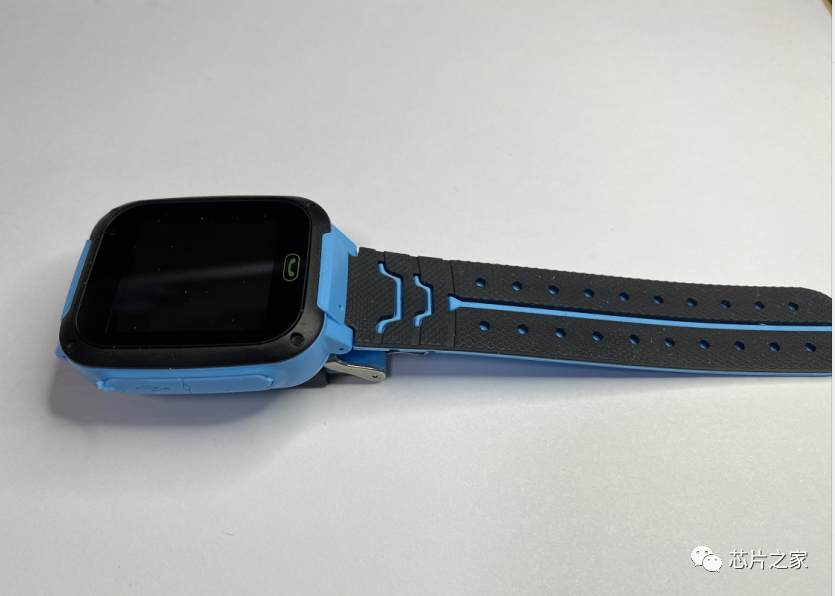

先上几张外观图

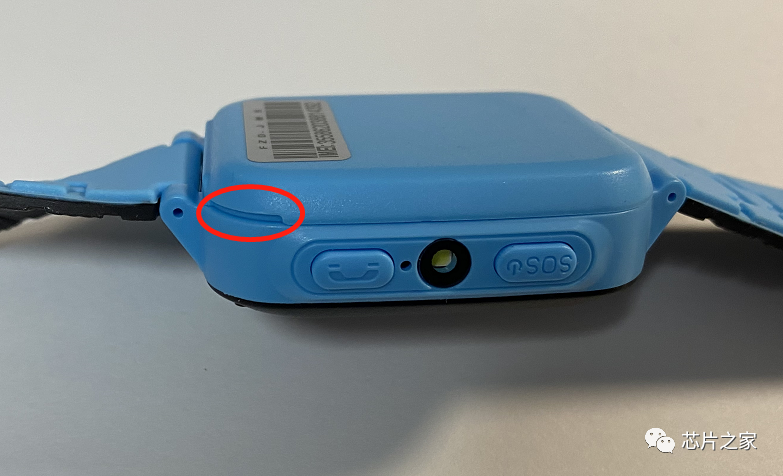

侧面照，USB软胶塞有披锋，没处理好

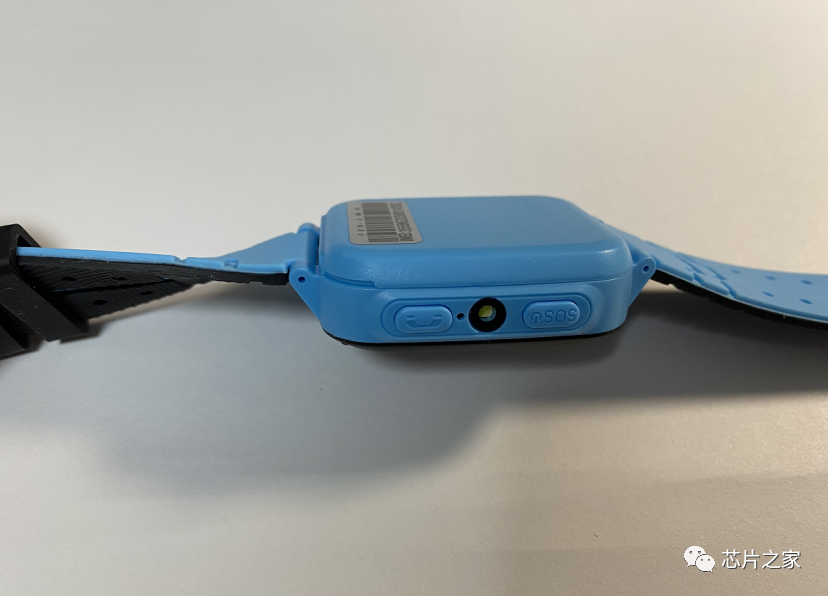

另外一侧，有两个按键，并且中间放了一颗LED灯

接下来进入拆解环节，底壳可以徒手拆开，预留了拆解扣位

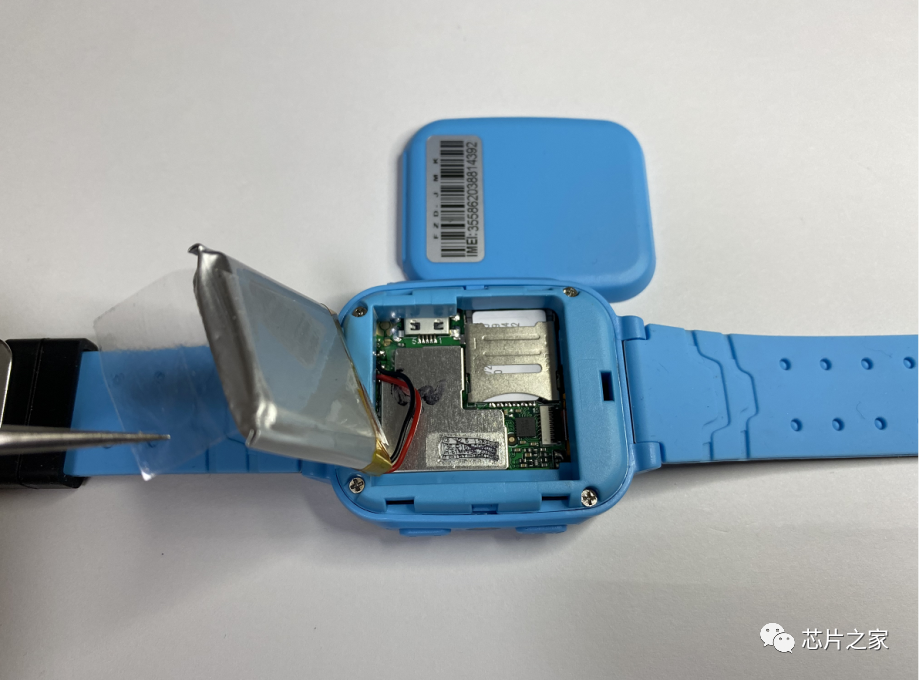

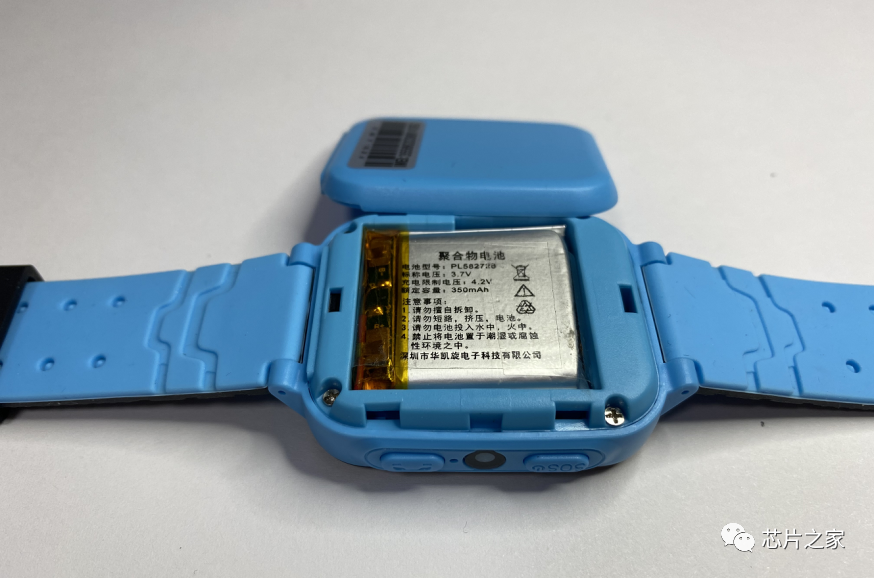

拆开后可以看到电池，电池型号是PL582728，标称电压3.7V，充电限制电压为4.2V，容量350mAh；结构并不是防水设计（徒手掰开的时候已经预料到了）。

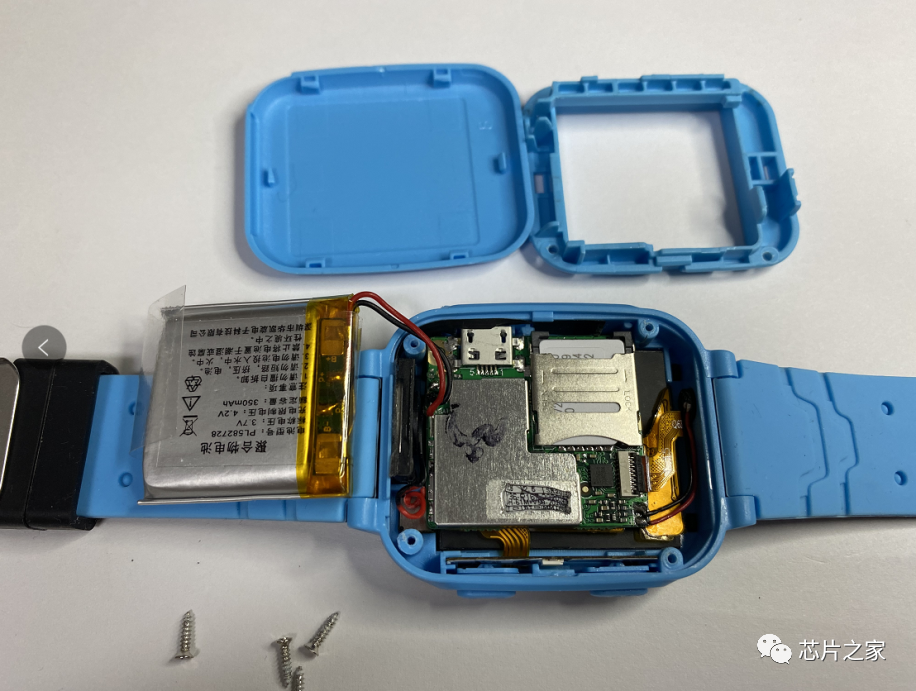

电池上面有贴了一块透明贴纸，方便将电池拿起（没搞明白这个设计的意义在哪里），可以看到PCBA的结构，然后将螺丝拆下

拆下后发现，整个PCBA都是通过一个支架把它固定的，拆下了直接后，PCBA可以直接取下来

来个PCBA的正面和反面照

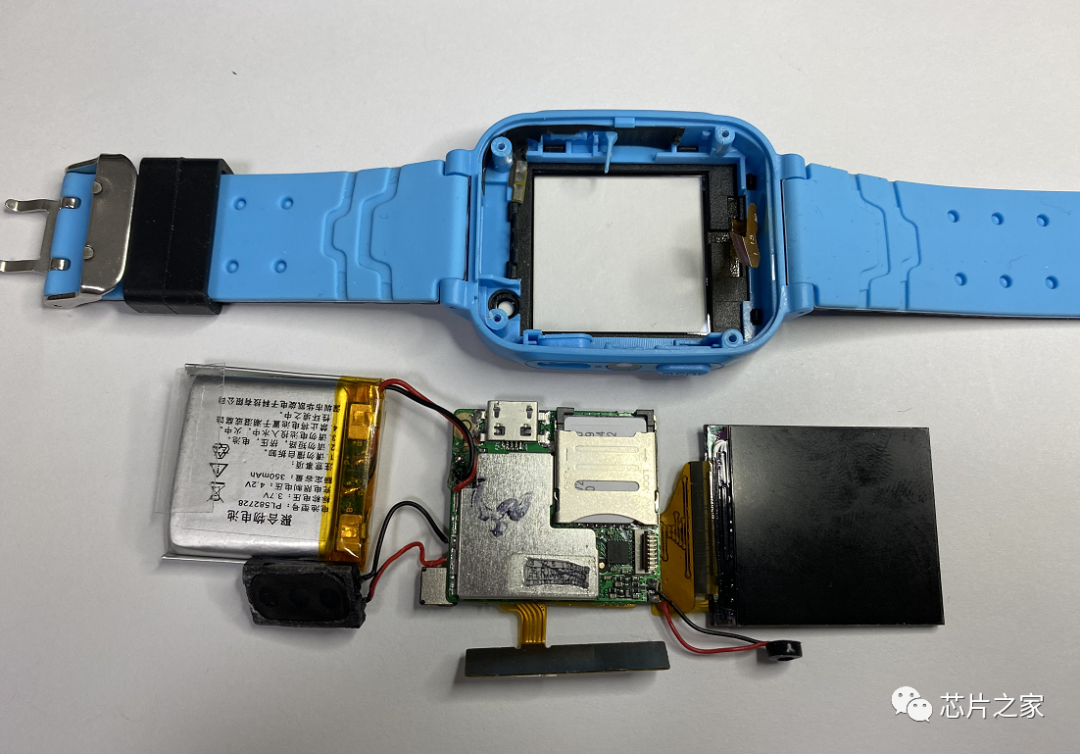

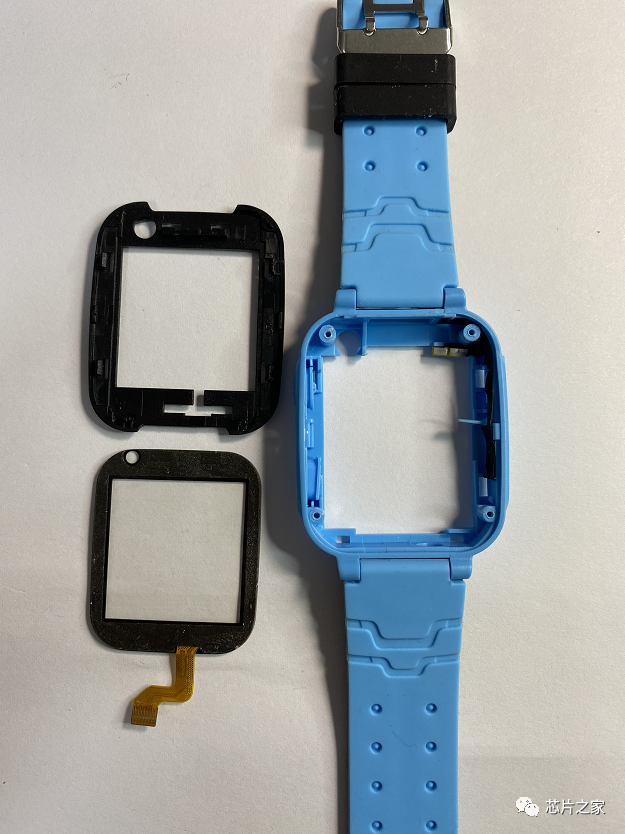

天线是采用FPC的模式贴在侧面，通过弹片与主板连接；面壳和中框采用的也是扣位结合，比较容易拆卸；TP与面壳用的是海绵双面胶贴合

将后焊物料以及屏蔽罩拆解，分别有喇叭，MIC，移动4G卡（配套的），电池，TFT彩屏，摄像头模组，FPC按键板以及PCBA

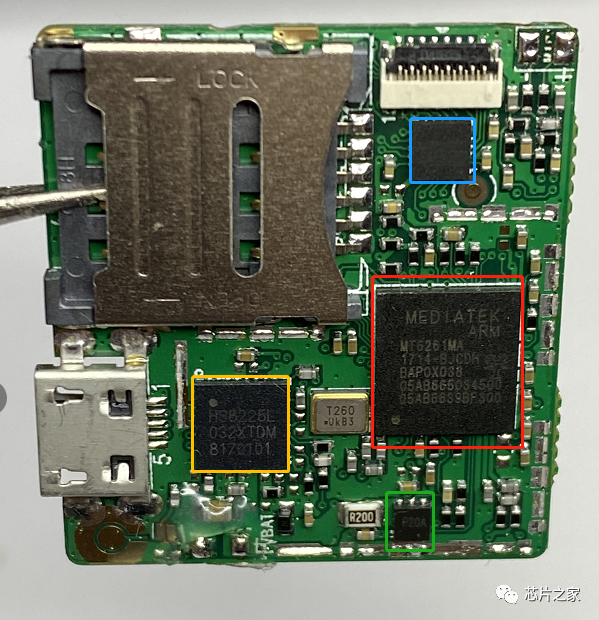

硬件方案如下所示

红色框：MT6261MA，一种功能丰富、功能非常强大的用于高端GSM/GPRS能力的单芯片解决方案，这款IC可以满足了儿童电话手表的基本功能需求；

黄色框：HS8225L是一款完整的CMOS高功率，高效率发射模块，适用于低成本四频TX（GSM850 / EGSM900 / DCS1800 / PCS1900）/双频RX GSM /GPRS手机；

绿色框：丝印P20A，充电IC，未找到对应型号；

蓝色框：Touch IC，具体型号未知，丝印看不清；

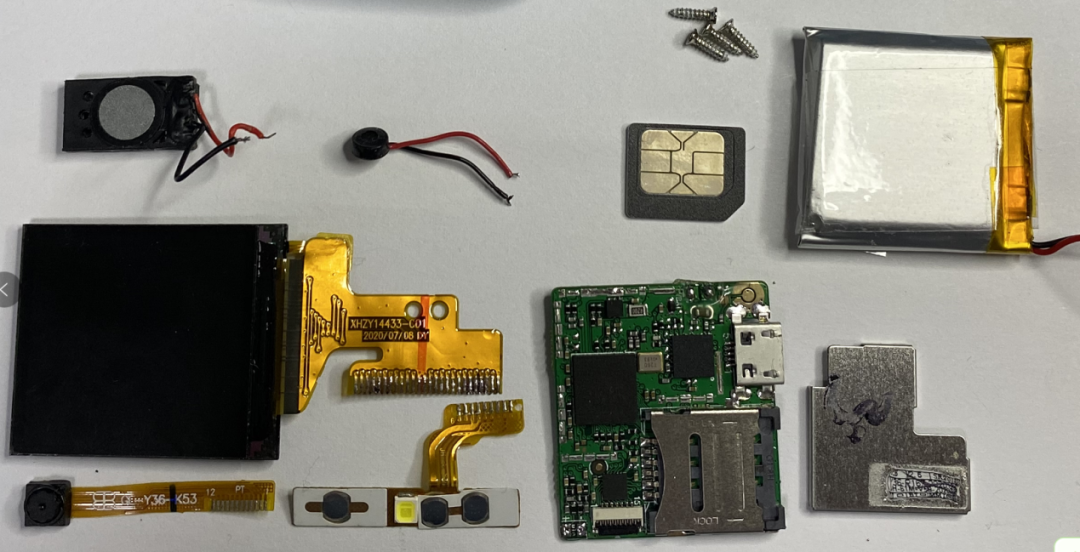

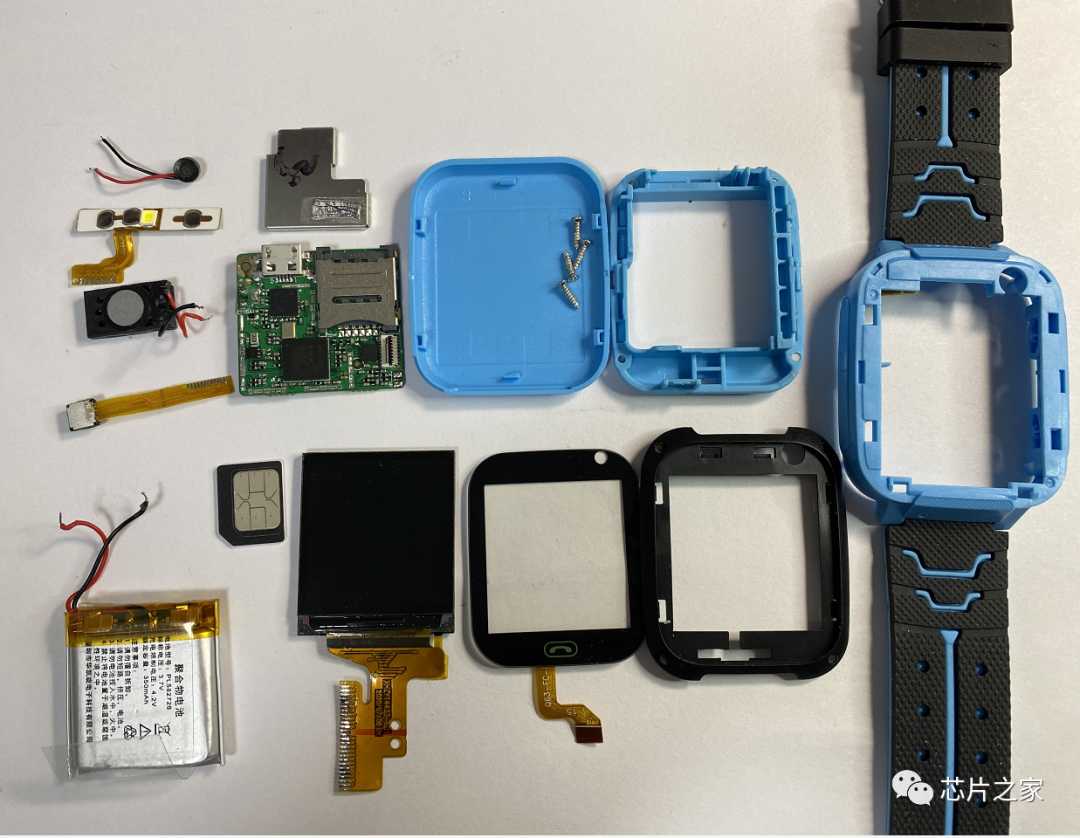

最后再来一张全家福

整个方案非常精简，大家预估一下，整个BOM成本价大概多少？评论区打出来！
