用GD32替代STM32，是什么体验？

一、 前言

大家好，我是张巧龙，最近ST涨价厉害，单位的物料成本也是频频告急。网上一直传，什么完美替代，直接就能用。说不心动吧，那是假的。

看到嵌入式ARM这篇关于GD32替代STM32的文章，特此分享给大家。

相信完美替代么？我是做技术的，不是销售，真的能无缝替代，那不就是一个东西么？

我是不信的，到底怎么样，这次试试看。

先看看GD和ST枯燥的对比吧

这样看来，貌似GD比ST的性能有所提升啊。

二、正式开始尝试替代

当前所用芯片STM32F407ZGT6，联系了GD的代理，要了样片，居然给我的是GD32F450ZGT6，按照惯性思维不应该也是407么？

联系技术支持，聊了很多，大概的意思是可能发错芯片了，但是450引脚也是兼容的，可以先试试~~~

好吧，既来之则安之。

下面记录下折腾的过程，因为一直使用干净的STM32的底子，很少建立工程了，中间出了一些问题，后来想想，一并贴出来吧，分享了有个人能少采坑也是好的。

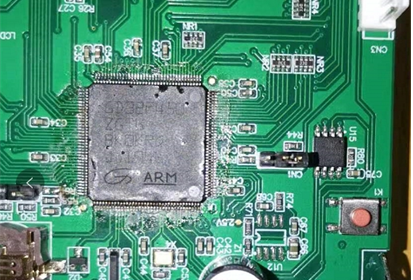

1.  更换芯片（GD32F450ZGT6替代STM32F407ZGT6）

这块板子用的资源比较多，串口、AD、norflash、nandflash、FRam、io、显示

2. 原st的程序直接下载。（我相信是不行的，但被完美替代的魔咒念了很久，必须尝试下）

答案是：不可以。（直接下不行，要重新编译下，后面小结会说）

3.  这下心里踏实了，按部就班慢慢捋一捋。

决定先完善下开发环境并且看看官网有没有例程，跑个简单的试一试。

3.1把开发环境搭建好

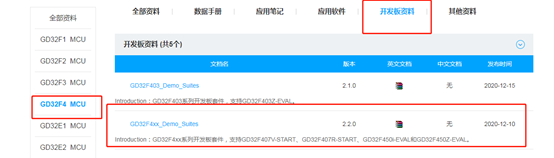

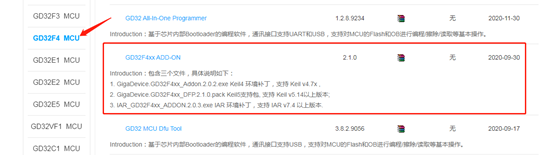

先看看官网http://www.gd32mcu.com/cn/download/7?kw=GD32F4

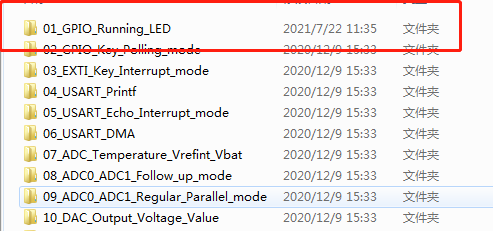

然后找找官网的例程

3.2我用的是MDK5，首先安装支持包

这是官网下载的支持包

一切就绪，发现有些问题，不能选择芯片，这是什么鬼？难道是版本问题？

不确定是不是这里的问题，mdk从5.14升级到5.23试试。

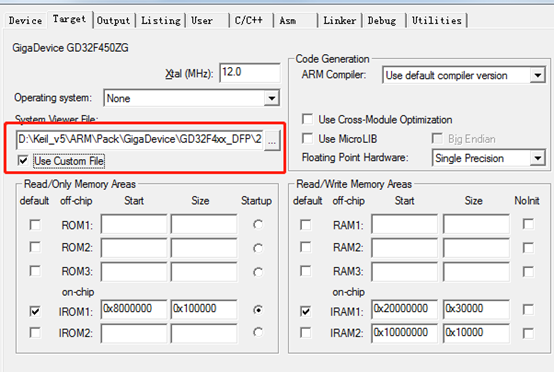

然后还是有问题，这里不知道为什么有问题，自己添加一下。

然后,还是不对,不能选择GD的芯片，怎么办?

我要开始暴躁了，怎么哪都是事？

喝口水，去个厕所~~~

刚官网的压缩包里，还有个文件

本来以为这个是要keil4才需要安装的，安装下试试吧。

（这个也许不需要，中间解决问题的时候，急躁了写，总被完美替代的魔咒环绕，来回换了几个工程，各位搭建环境时，耐心点~~~）

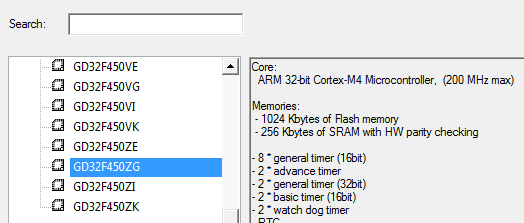

最终，可以了：

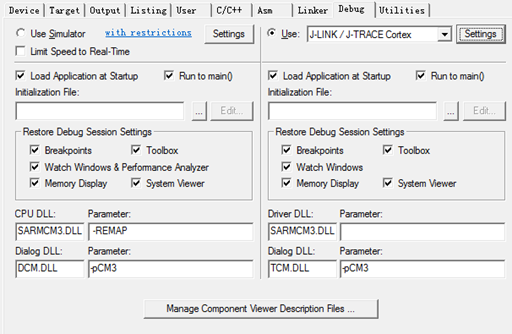

然后Debug选择Jlink

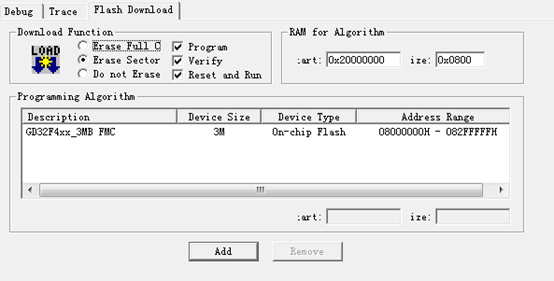

加载好flash

至此，开发环境应该是可以了，继续。

3.3 用官网的例程，先看看是不是程序能跑起来。

这里使用最简单的GPIO控制led。

由于使用的我的板子硬件上和例程不一样，需将对应的IO改一下

修改如下：

int main(void)


{
    /* configure systick */
    systick_config();

    /* enable the LEDs GPIO clock */
    rcu_periph_clock_enable(RCU_GPIOB);

    /* 我的板子LED是PB8、PB9 需要修改如下*/
    gpio_mode_set(GPIOB, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_8 | GPIO_PIN_9);
    gpio_output_options_set(GPIOB, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_8 | GPIO_PIN_9);
    gpio_bit_reset(GPIOB, GPIO_PIN_8 | GPIO_PIN_9);


while(1){


        /* 先随便设置下，一个亮一个灭*/
      gpio_bit_set(GPIOB, GPIO_PIN_8);
      gpio_bit_reset(GPIOB, GPIO_PIN_9);
      delay_1ms(400);


    /* 状态翻转*/
      gpio_bit_set(GPIOB, GPIO_PIN_9);
      gpio_bit_reset(GPIOB, GPIO_PIN_8);
      delay_1ms(400);
    }
}

其余的地方，不做修改，编译通过，下载~

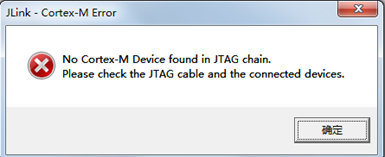

啊欧，这样了

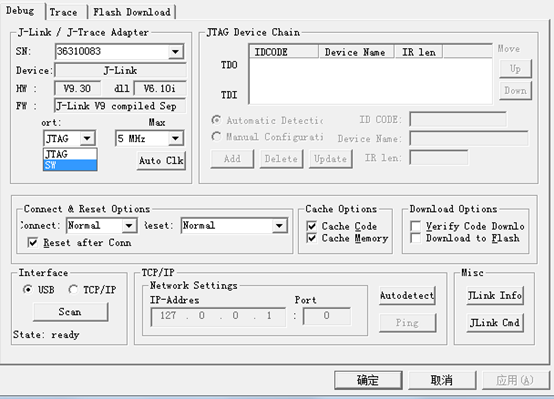

大意了,之前用ST的,我这里直接默认就是SW,更改一下就好了.

然后下载，ok。

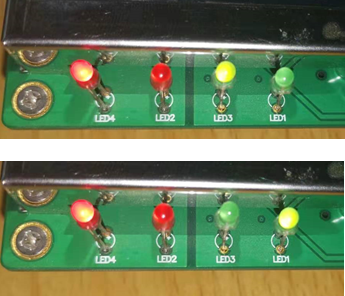

两个黄绿色的LED3,LED1就是程序里对应的PB8和PB9控制的。

LED3和LED1交替闪烁（我不知道能不能插入小视频，这里拍了两张照片示意下）

至此，程序是能跑起来了，也算是没有白折腾。

如果想使用GD的库的话，其他功能，后边慢慢添加吧。

开发环境和GD的固件库没问题，一边截屏写文档，一边干活，还真不是容易的事。

用GD的固件库，程序可以跑起来，说明引脚兼容不是事，后面又返回去试了试我之前的ST程序，发现竟然有意想不到的惊喜。

因为比较顺利，就不截屏了，直接看小结。

小结：

1、一定要认真搭建开发环境，心里不要有抵触，工欲善其事，必先利其器。

（由于ST开发的比较成熟，有干净的底子程序，因此对于开发环境搭建、工程建立有所疏忽，遇到了一些小阻力，索性也都贴了出来。）

2、关于库，还是建议使用GD的库。

（虽然我当前用ST的库也可以，但是心里上还是觉得，是谁的东西，用谁的库比较好。这样做起来，后期也踏实。如果使用资源不多的话，还是把库更新过来吧。）

但对于之前的ST程序也做了尝试。

    2.1对于ST的程序HAL库+uciii+emwin，程序重新编译下载，正常运行，具体功能模块功能初步测试正常。

（以为硬件是FSMC+8875的形式，当时技术支持说，显示可能会有问题，但实测功能正常。并且开始支持说，使用HAL库可能不行，但我这里却可以，是我吃了什么药了么？可别使用我抽家园币的运气啊~~~）

    2.2对于ST的标准库+ uciii试了一下，程序重新编译下载，简单测试串口和IO正常。

3、初步测试的话，还真可以说是完美替代。

开始程序有问题，是开发环境的事。安装了GD的pack之后，MDK重新选择芯片和片上FLASH，编译下载程序就能跑起来。这一点，也确实惊到了我，看来是我目光短浅了，国产芯片崛起的曙光来了。

选择替代芯片时，官网有个选型手册，参考一下，也可以联系下技术支持，他们应该有一些前人使用的经验，可以少采坑。

-END-

大家好，我是张巧龙，一名教电子的大学老师，欢迎关注！
