“ 诺基亚 ” 能玩游戏？青春回来了！

01

项目简介

该项目是使用ESP32模块复刻的Nokia1110，可运行NES游戏模拟器和LVGL，主要功能包括彩屏显示，ADC按键，Type-C充电，USB转串口，DAC音乐播放，SD卡读写，WS2812指示灯。

再加个gsm模块是不是真的就可以打电话了 = =

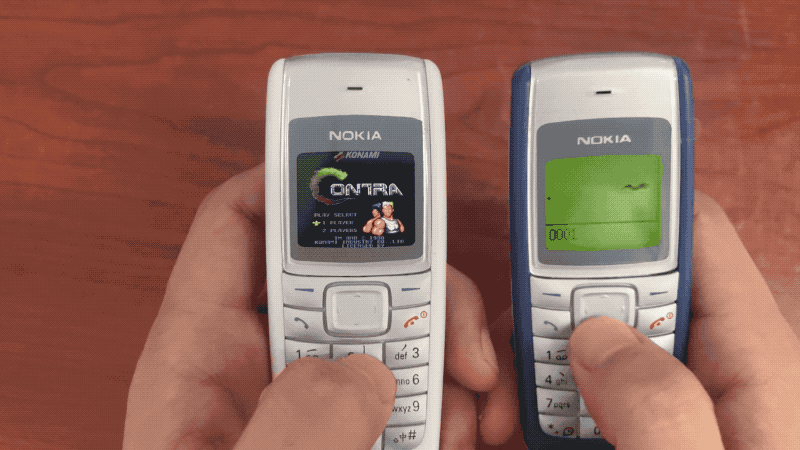

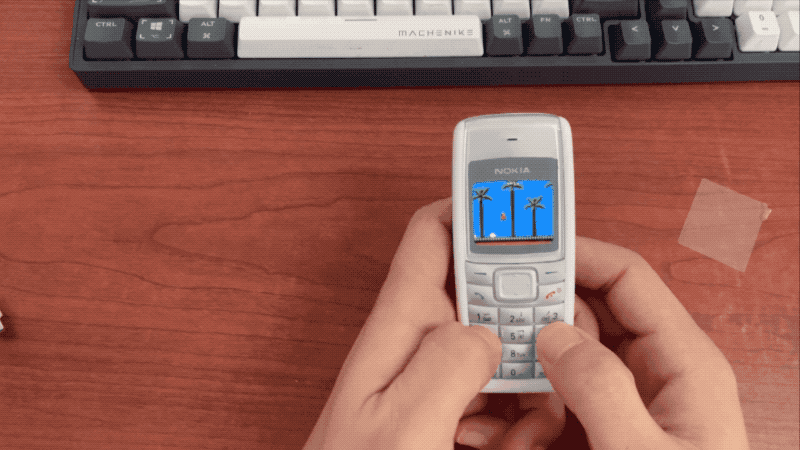

▼ 完整视频演示

02

正文

小时候一直都非常好奇手机是怎样工作的，幻想有一天自己也能做一台独一无二的手机。现在手机的功能越来越多，系统也越来越复杂，单凭一个人的力量做一台完整功能的手机确实很难。

但是运用简单的电子知识，设计一款电路板，并且把它塞到之前的功能手机外壳里，也将会是一个非常有趣的制作。

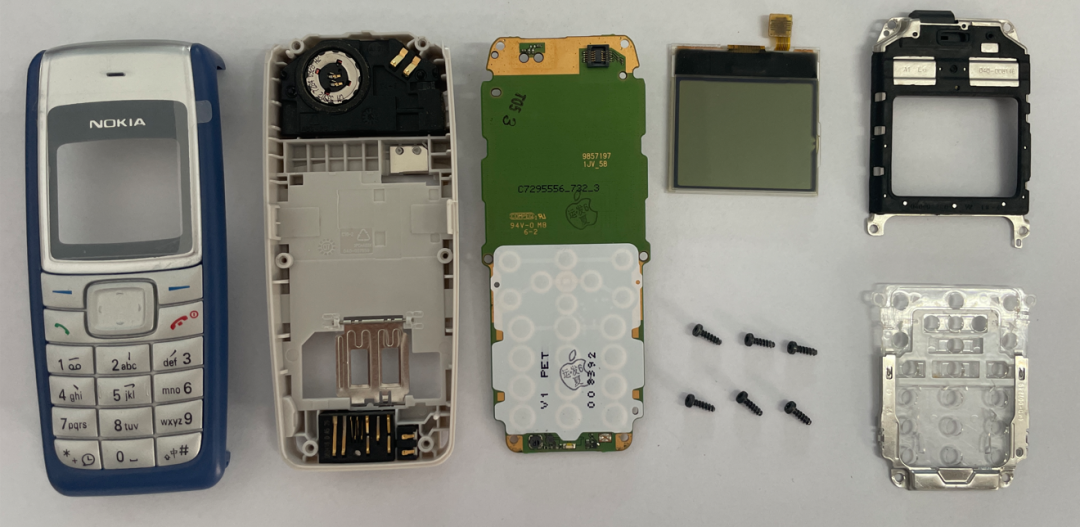

为了寻找更多灵感，笔者斥资购买了一台原版Nokia 1110手机，号称全球销量最高的手机（超过2.5亿台），然后将其拆开，研究了其内部结构，如下图所示：

电路板应该是原厂生产的，外壳肯定是翻新的，只是电路板上那两个苹果的印记让我感到很迷惑

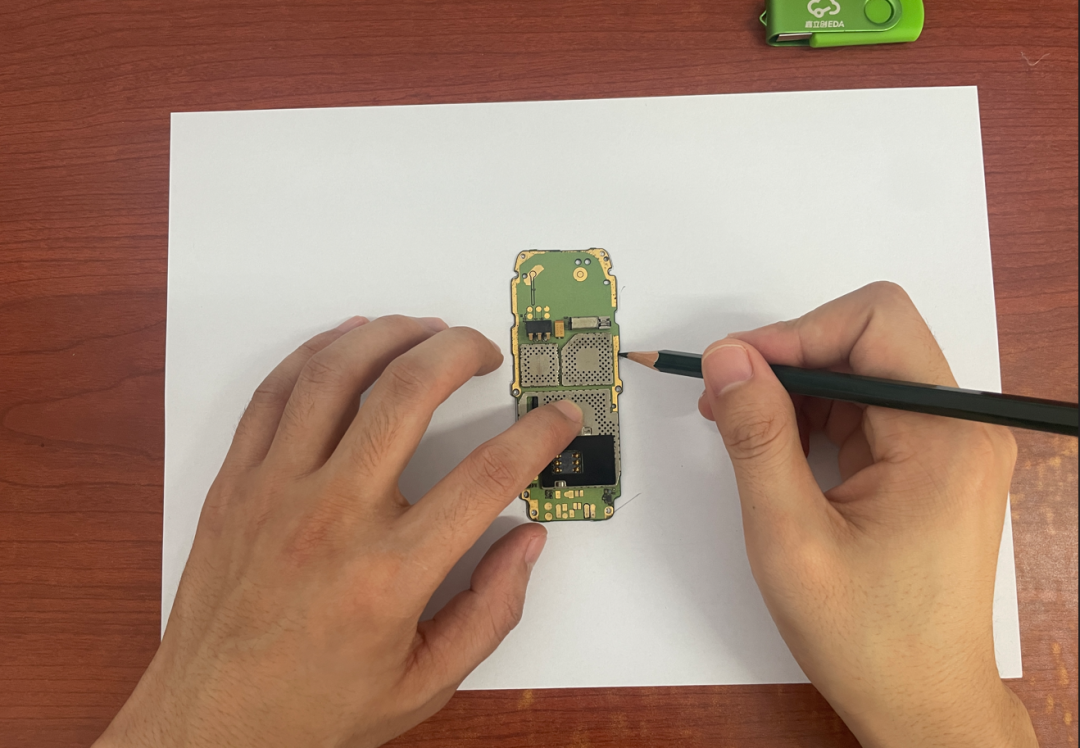

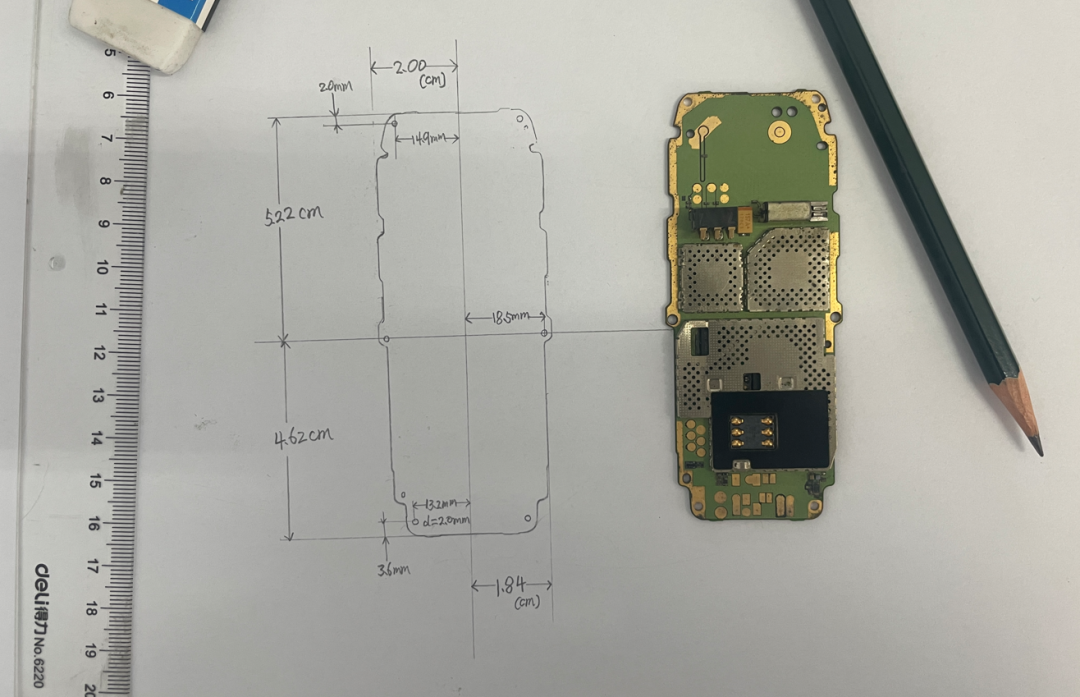

原版的手机里面只有一块电路板，仿制起来也很简单，直接用铅笔在纸上把PCB的轮廓画出来：

根据原版手机PCB的尺寸，重新设计了里面的电路，主控芯片采用ESP32，实现的彩屏显示，按键驱动，声音播放，SD读取，锂电池充电等功能。

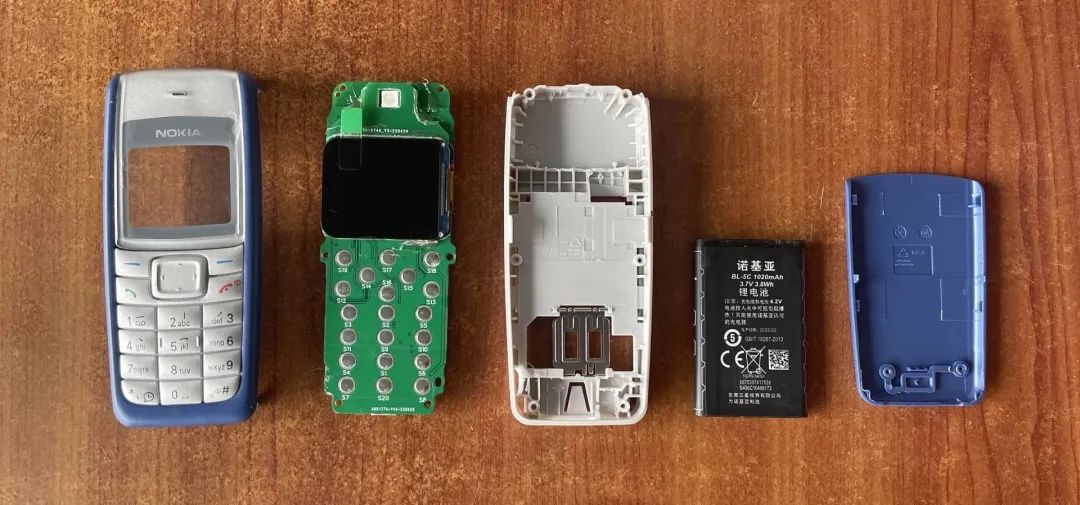

可运行NES游戏模拟器，也可通过WiFi、蓝牙进行通信，完成之后的设备照片如下图。

03

PCB设计

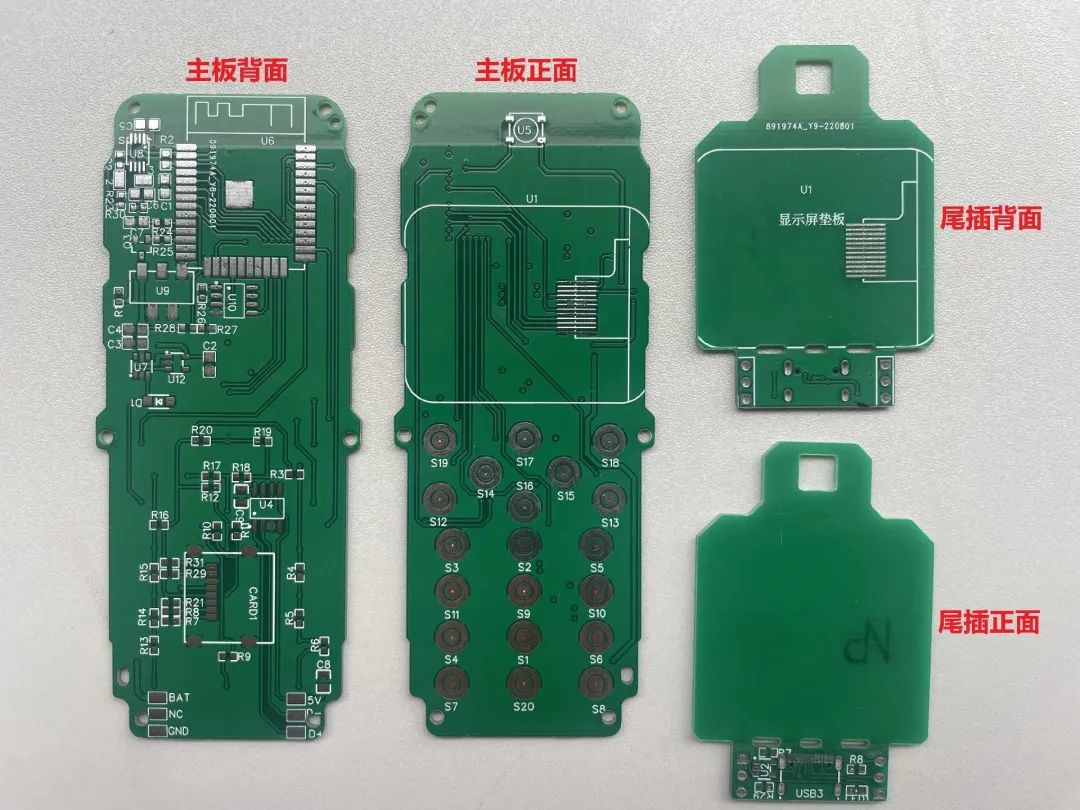

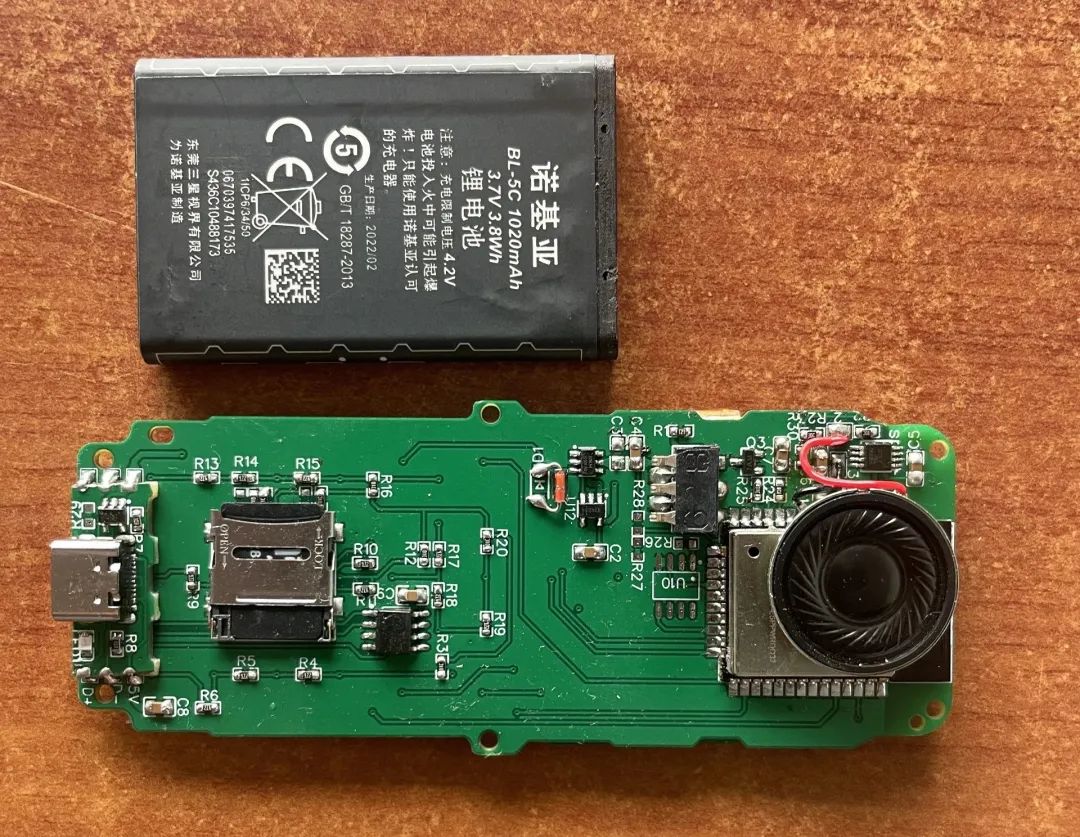

为了适配手机壳的结构，PCB分成了两块，一块实现设备的主要功能，另一块实现尾插并垫高屏幕，打样好的PCB如下图所示。

主板采用的是4层板，1.2MM厚度，屏幕垫板采用的是双层板，1.6MM厚度。

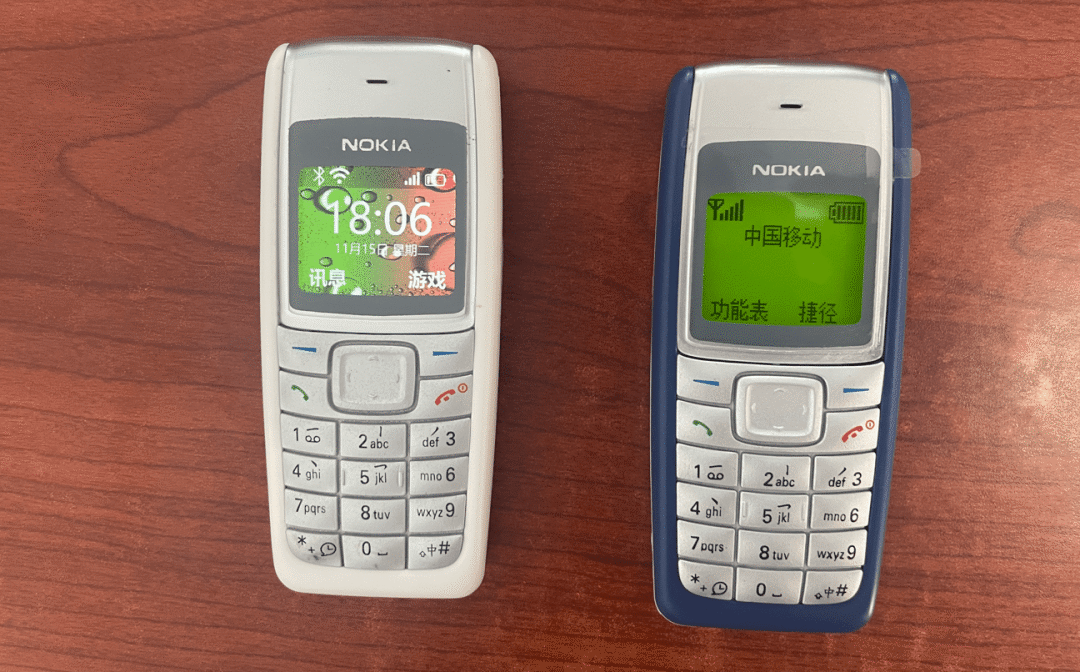

复刻的手机与原版手机对比如下图：

元器件选择

核心元器件如下所示：

• ESP32-WROOM-32

• LCD 1.69寸 ST7789V 240*280

• 电池座子  BC-2-351

• BL-5C 电池

• 锅仔片按键   4MM

• 8Ω 0.5W 扬声器   20MM

• TF 卡座 翻盖式

• WS2812灯珠 5050

• USB转串口芯片：CH340N

• 锂电池充电芯片：TP4055

• 3.3V稳压芯片：RT9013-33G

• 长按开关机芯片：EC190708

其他电容电阻二极管三极管可自己查看BOM！

关键电路介绍

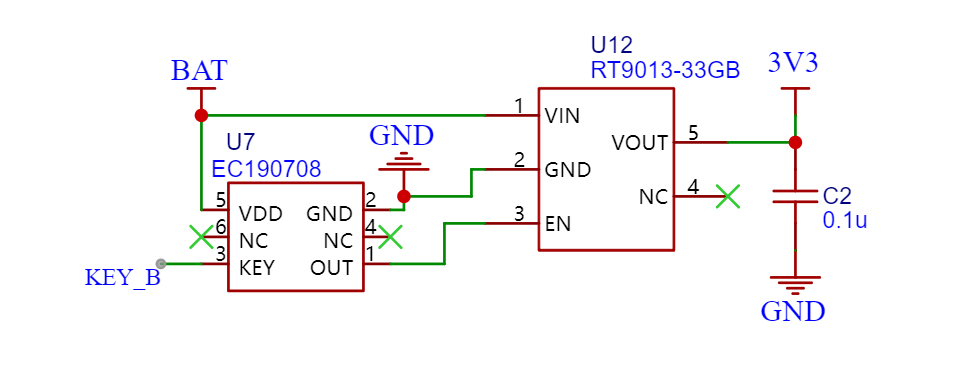

长按开关机电路

该部分电路采用的集成芯片EC190708和带有使能引脚的LDO芯片RT9013-33G。EC190708芯片的Key引脚连接按关机按钮，关机常态下将Key引脚接地3S，OUT将输出高电平，使能LDO，使整个设备通电。开机状态下降KEY引脚接地3S，OUT引脚将输出低电平，关闭LDO，整个设备断电。EC190708的工作电流约6uA，关机状态下也会有一定的电能损耗，对于1000mAh的锂电池来说，该损耗可以忽略不计。

DAC音频输出电路

该部分采用的是常用的功放芯片LM4890，按照芯片手册推荐的电路使用即可。目前R24连接的是一个订制电阻，可将其换成可调电阻来实现音量调节的目的。

ADC按键

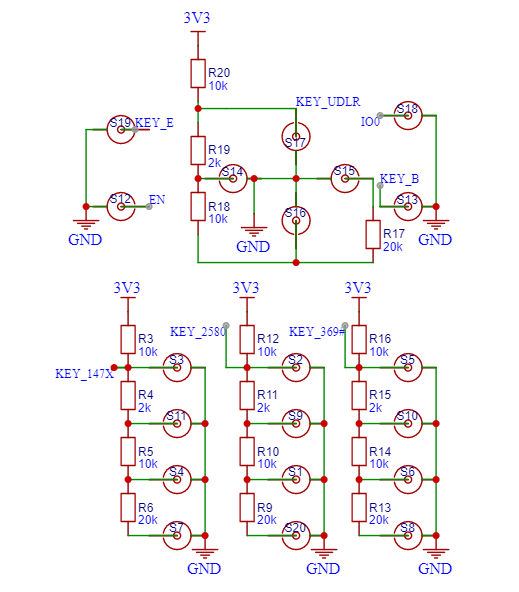

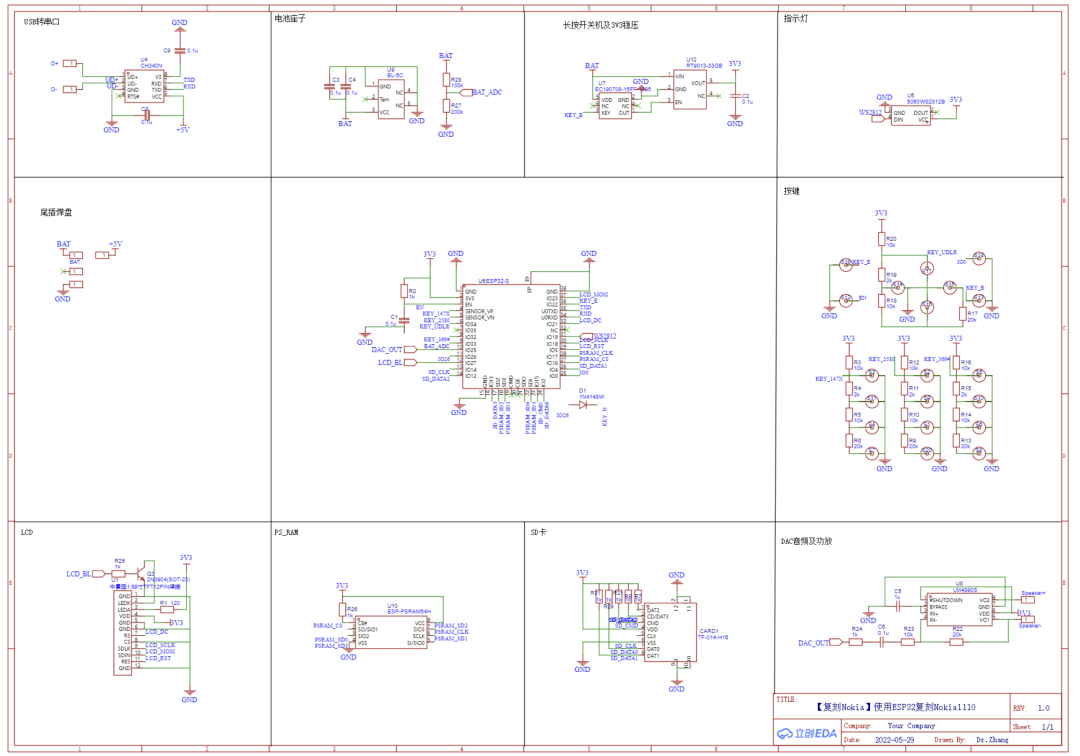

手机上以共有20个按键，使用个独立的按键IO引脚显然是不够用的，所里这里采用了ADC按键，一共使用了四路ADC，每路ADC上挂接四个按键。上下左右、147*、2580,、369# 各使用一路ADC，原理图如下图所示：

在电阻选择上使用了10K，2K，10K，20K的序列，同一路按键按下的电压分别是 0V，1/6 VCC，6/11 VCC，16/21 VCC。

04

软件设计

该设备相当于是一个开发板，可以使用Arduino，MicroPython等写程序，当然也能用芯片原厂的ESP-IDF进行开发，目前移植了LVGL和NES游戏模拟器(参考M5Stack)，NES游戏模拟器固件及游戏烧录方式如下图，固件和游戏可以从附件中下载，目前的固件中已将包含了6个游戏。

软件代码完全开源：https://github.com/ospanic/Nokia1110_ESP32

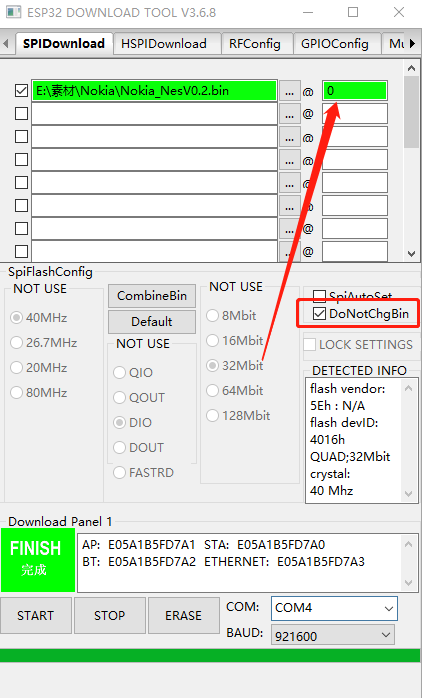

如果您不会编译该软件，也可以按照下图方式直接使用我编译好的固件(文末附件中下载)：

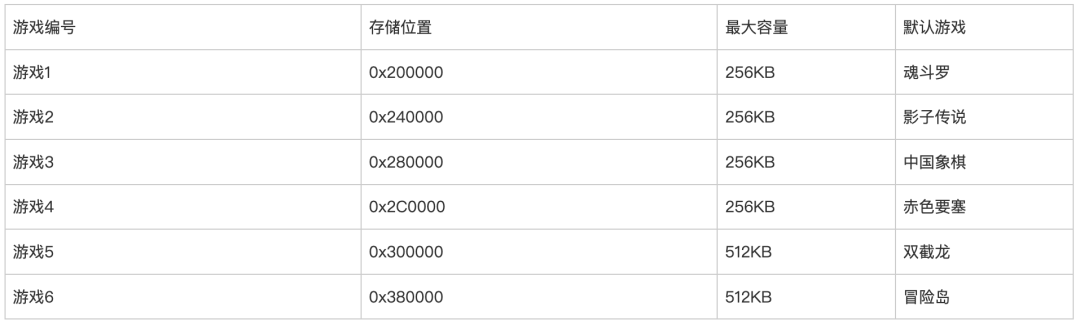

设备内部一共可以存放6个游戏，每个游戏在Flash中的位置及大小如下表所示：

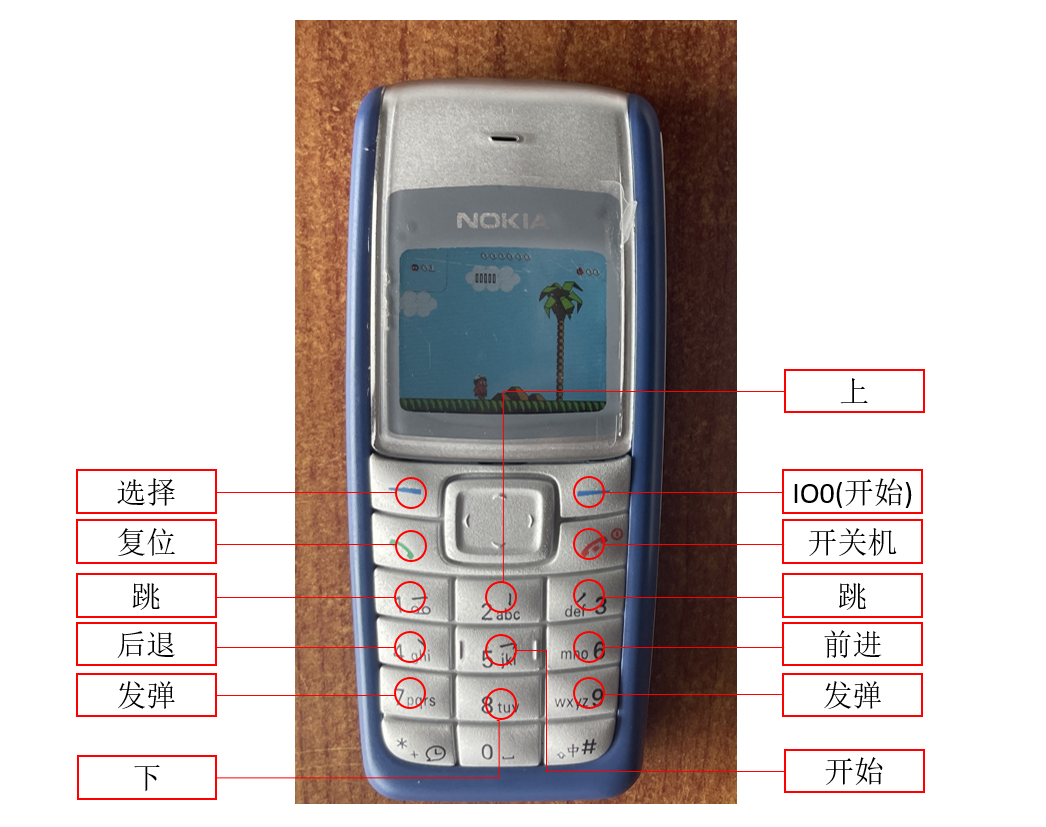

用户也可以自己将别的Nes游戏烧录到上述位置进行替换，游戏操作过程中按键功能如下图所示：

相关材料

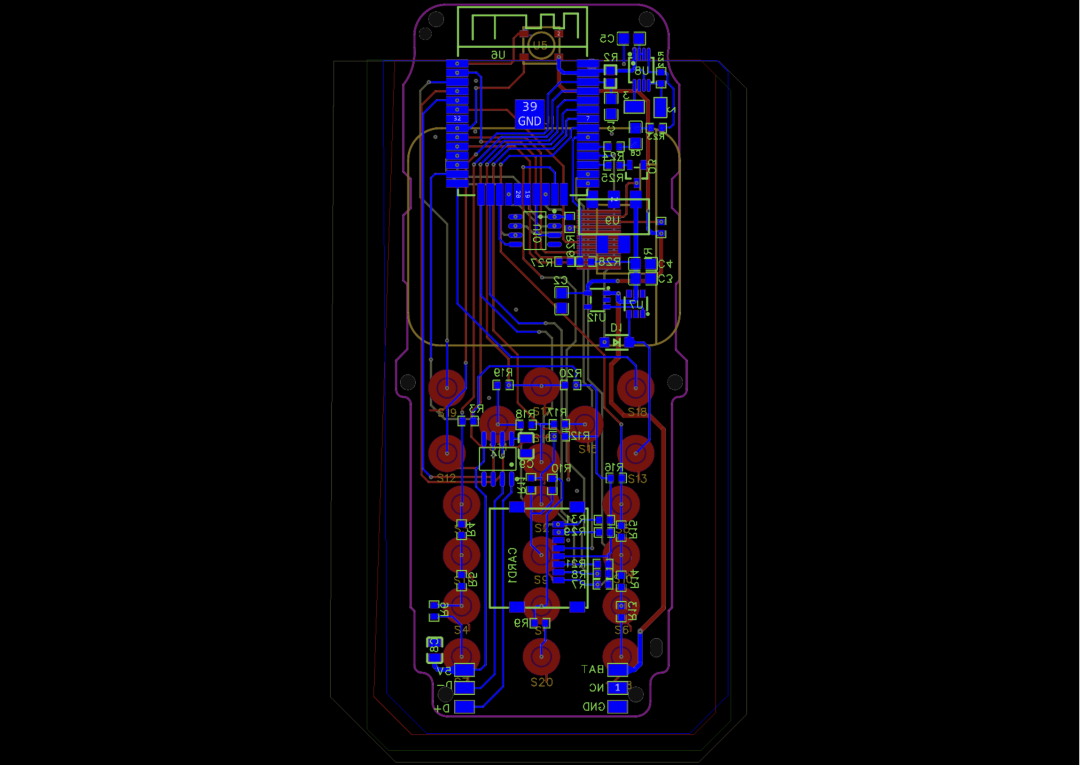

设备主板

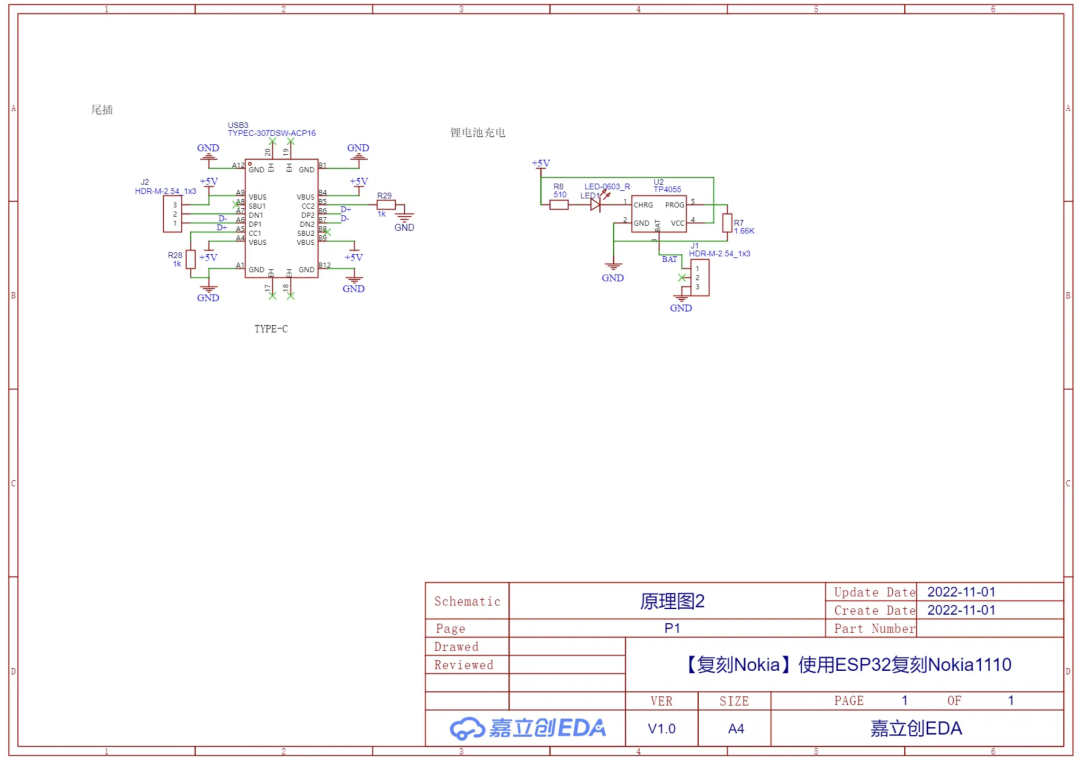

尾插及屏幕垫板

板框尺寸

PCB

原文链接：https://oshwhub.com/dr.zhang/Nokia1110-ESP32

项目作者：Dr.Zhang

转载请注明来源信息
