简易网络测试仪

在做网络和监控时会遇到多个光端机和多个交换机在网内，用简单网线测试仪只能测量到终端到交换机，如果用笔记本太笨重，所以这个玩意儿就这么诞生了。它可以测量内网IP，网关，和外网IP（取决服务商）。可以换固件以后可以测试网内经多台光端和多台交换机以后的网络是否通！现在做的只是简单的达我目的就行了的，其它还有可上升空间. 使用了AVR芯片ATMEGA328P，I2C OLED SSD1306.W5500网络芯片，HR911105A RJ45网络接口.

开源gitcode地址：https://gitcode.com/38293312/Net_tester

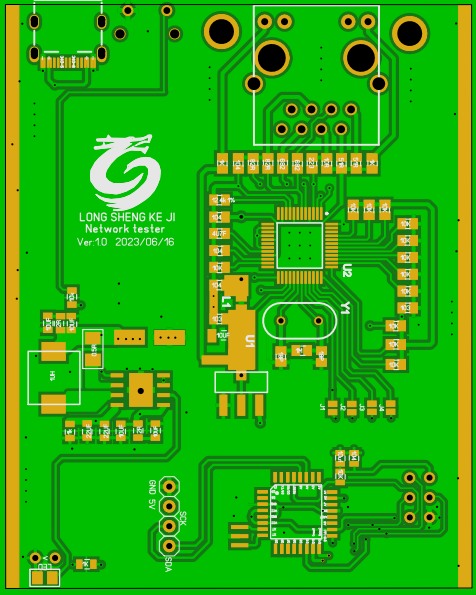

PCB主板图片：

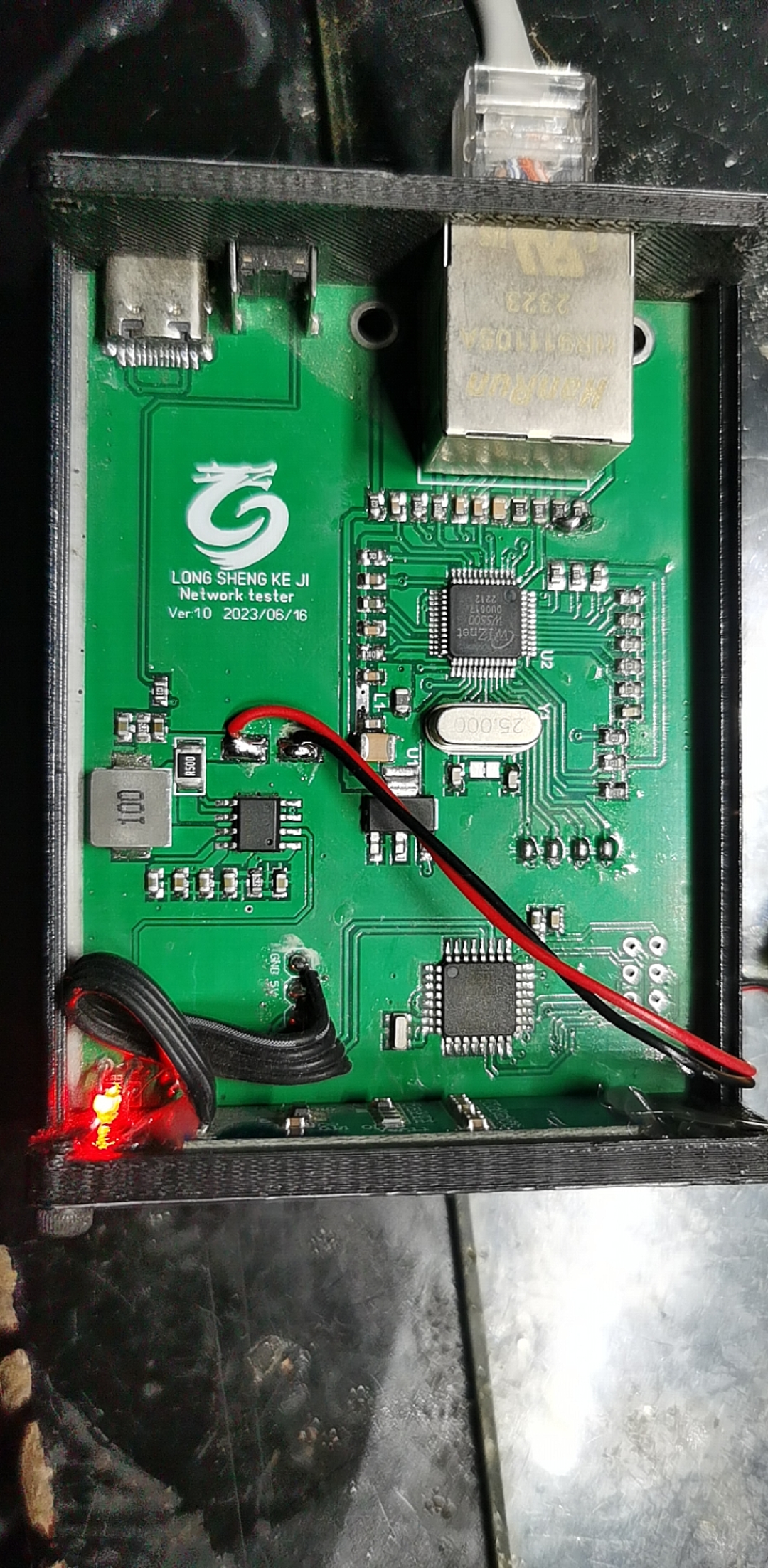

成品图片：

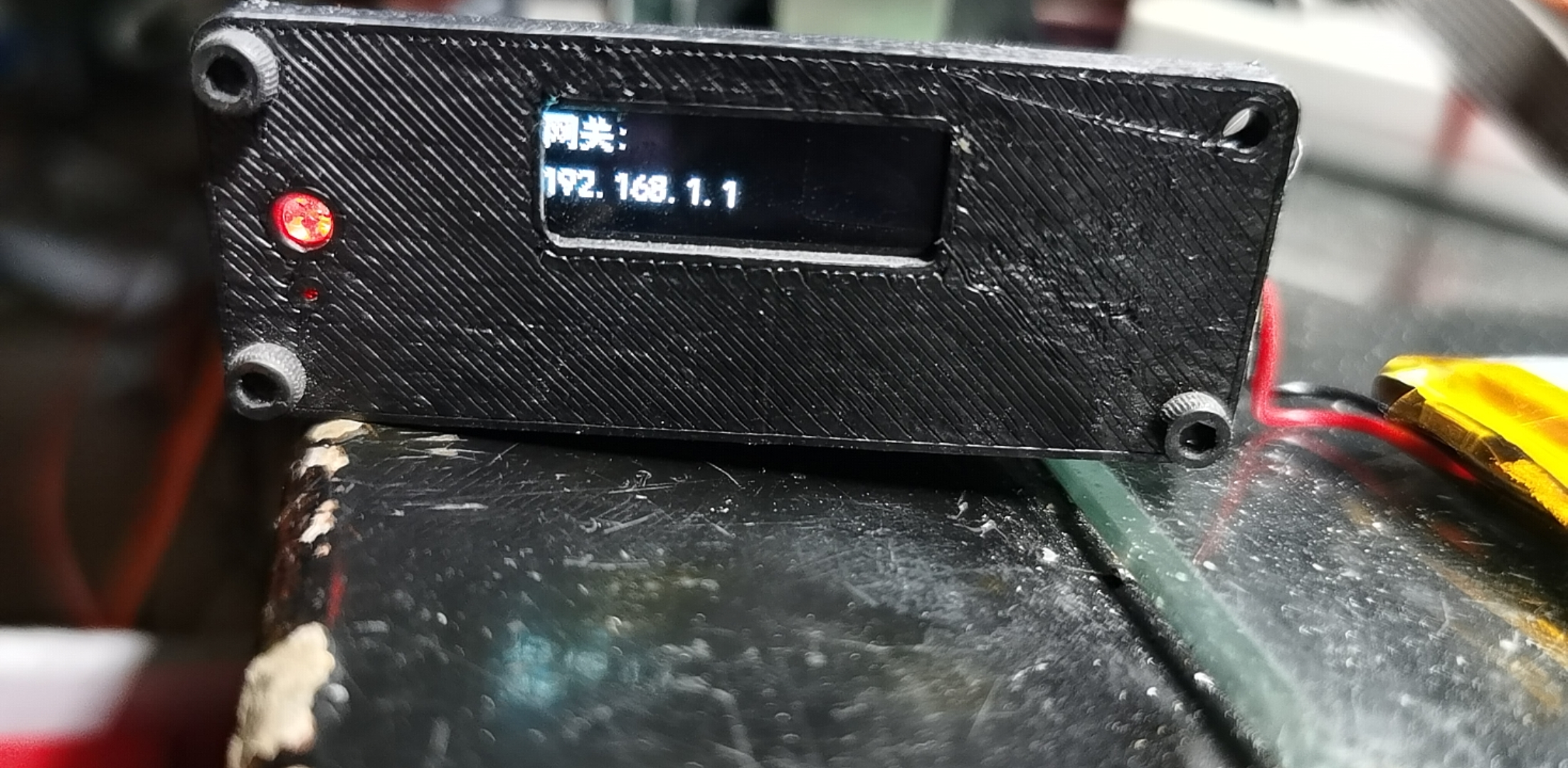

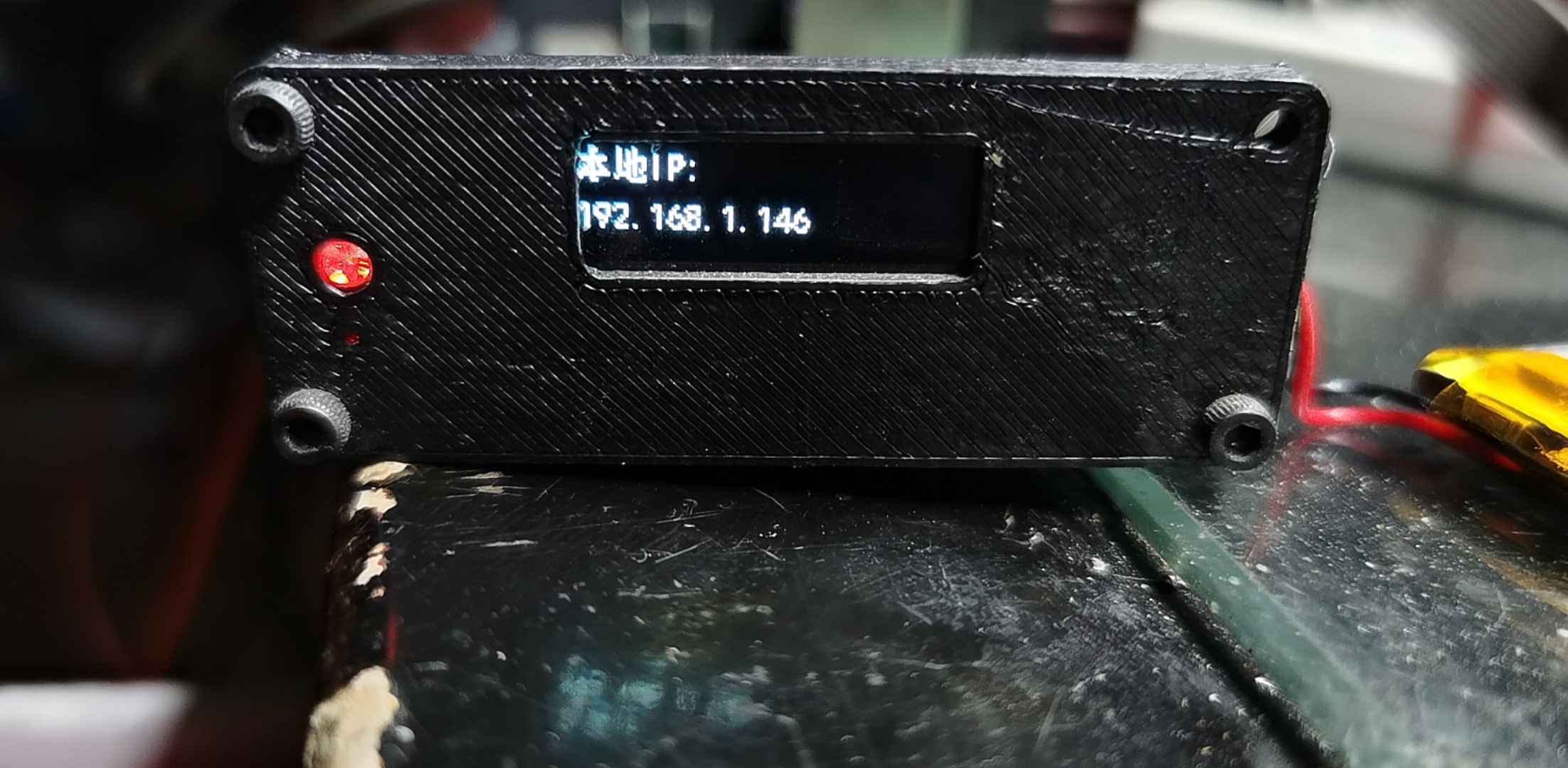

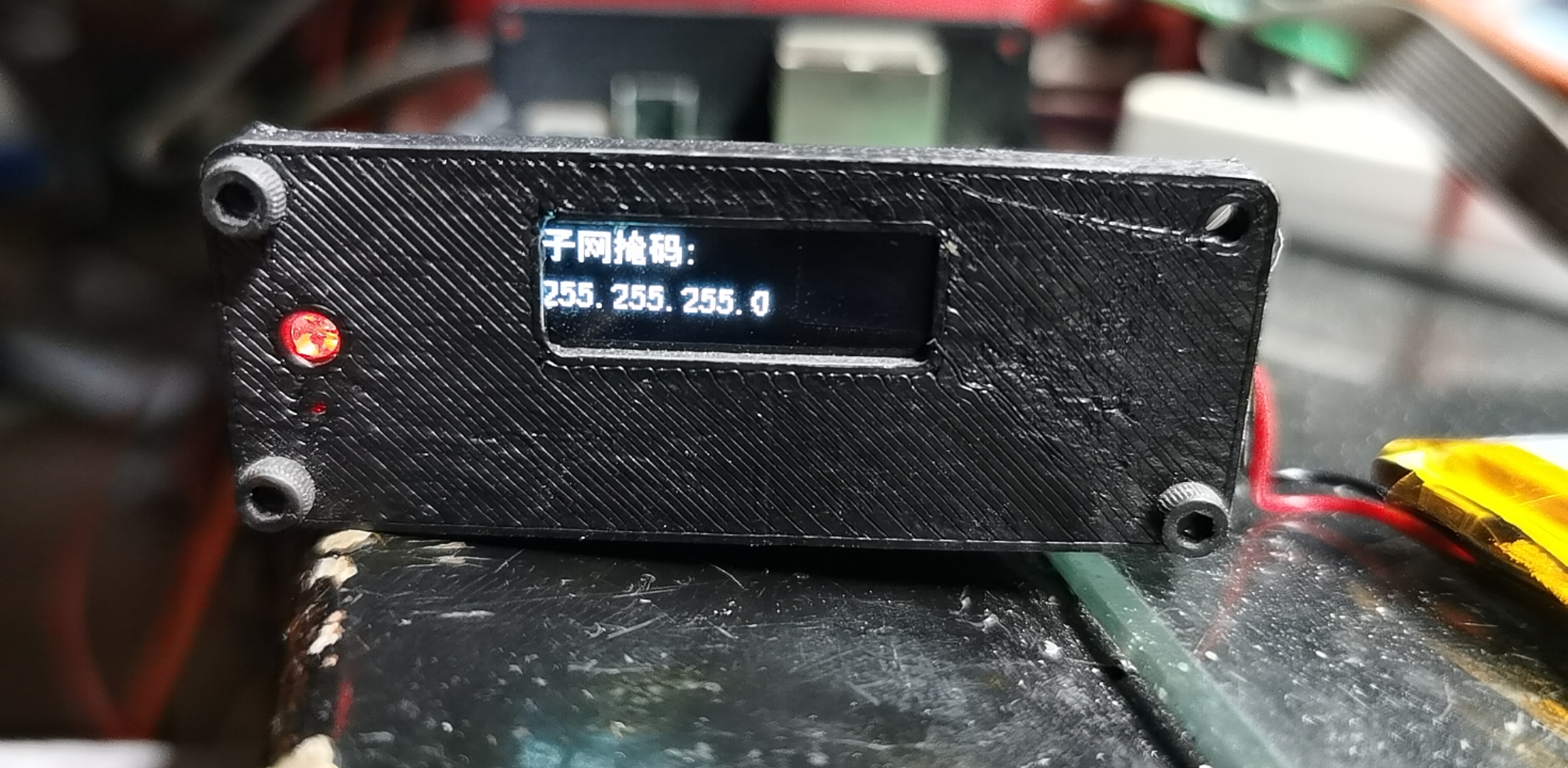

外网测试照片：

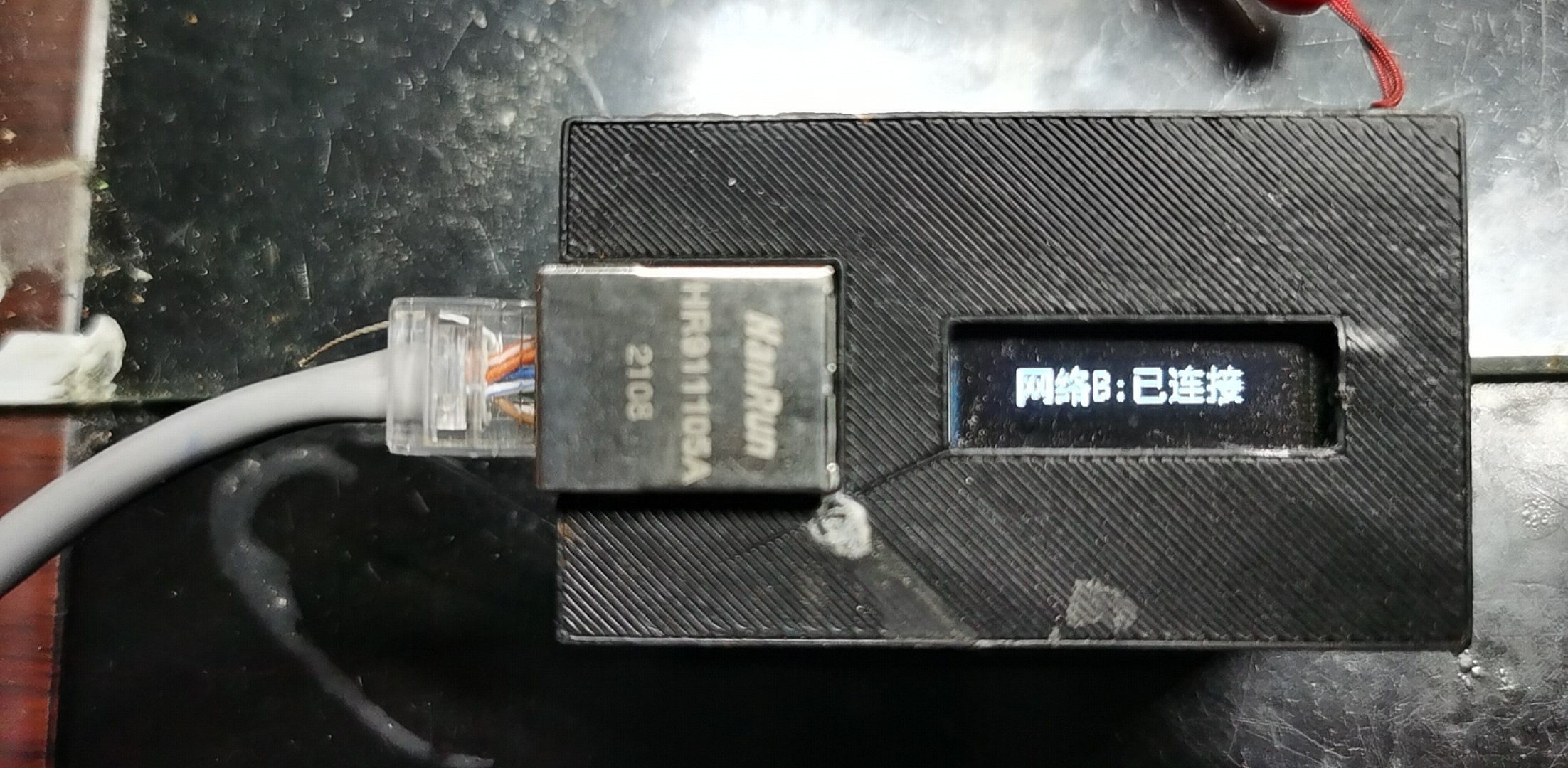

内网一台刷主机，一台刷从机固件，主机主要从网络内发送测试信号，从机接收信号并显示.这样可以穿透多台光端机和交换机：

刷机时AVR熔丝配置如下：H:0XDE.L:0XFF.EXT:0XFD.LOCK:0XFF
