项目背景

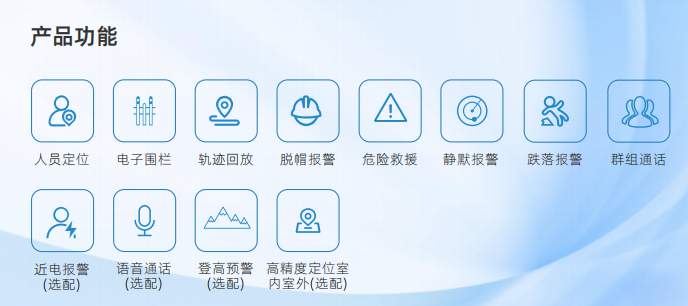

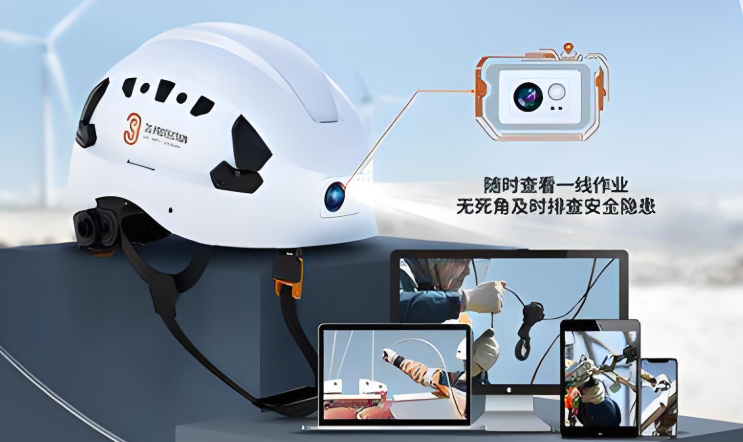

智能安全帽,包括如下功能:
以下是针对 智能安全帽 的模块选型、编程实现和成本控制的详细方案(总成本控制在 200元以内)
1. 功能拆解与模块选型
功能 | 所需模块 | 推荐型号 | 单价 | 说明 |
---|---|---|---|---|
主控核心 | 单片机开发板 | ESP32-CAM | ¥35 | 集成摄像头+WiFi+蓝牙,适合图像传输 |
定位 | GPS模块 | ATGM336H | ¥25 | 北斗/GPS双模,定位精度2.5米 |
跌倒检测 | 加速度计+陀螺仪模块 | MPU6050 | ¥5 | 6轴运动传感器,检测姿态变化 |
通话 | 音频编解码模块 | JQ8900-16P | ¥15 | 支持录音、播放,需外接麦克风/扬声器 |
网络通信 | 4G Cat1模块 | Air724UG | ¥45 | 支持TCP/IP、短信、通话(需外接SIM卡) |
电源管理 | 锂电池+充电模块 | 18650电池+TP4056 | ¥20 | 3.7V 2000mAh,续航约4小时 |
其他 | 杜邦线、PCB扩展板、结构件 | - | ¥15 | 用于模块连接和固定 |
总计 | - | - | ¥160 | 预留¥40冗余预算 |
2. 硬件连接方案
接线示例
模块 | ESP32-CAM引脚 | 功能 |
---|---|---|
ATGM336H | TX → GPIO13 (RX) | GPS数据接收 |
MPU6050 | SDA → GPIO21, SCL → GPIO22 | I2C通信 |
JQ8900-16P | RX → GPIO12 (TX) | 音频指令发送 |
Air724UG | TX → GPIO15 (RX2) | 4G模块通信 |
电源 | VCC → 5V输入 | 统一供电(需降压模块) |
注意事项:
-
使用 3.3V逻辑电平,避免损坏ESP32。
-
为4G模块(Air724UG)单独供电(直接从锂电池接出,避免电流不足)。
3. 软件实现步骤
步骤1:环境搭建
-
开发工具:Arduino IDE + ESP32开发包(配置方法)。
-
库安装:
-
TinyGPS++(解析GPS数据)
-
MPU6050_tockn(读取加速度计数据)
-
PubSubClient(MQTT通信)
-
步骤2:核心代码逻辑
#include <HardwareSerial.h>
#include <TinyGPS++.h>
#include <MPU6050_tockn.h>
#include <WiFi.h>
#include <PubSubClient.h>
// 初始化模块
TinyGPSPlus gps;
MPU6050 mpu6050(Wire);
HardwareSerial SerialGPS(1); // UART1用于GPS
HardwareSerial Serial4G(2); // UART2用于4G模块
// 网络配置
const char* ssid = "WiFi_SSID";
const char* password = "WiFi_Password";
const char* mqttServer = "mqtt.example.com";
WiFiClient espClient;
PubSubClient client(espClient);
void setup() {
Serial.begin(115200);
SerialGPS.begin(9600, SERIAL_8N1, 13, 14); // GPS初始化
Serial4G.begin(115200, SERIAL_8N1, 15, 16); // 4G模块初始化
Wire.begin(21, 22); // MPU6050 I2C
mpu6050.begin();
// 连接WiFi(备用,主用4G)
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) delay(500);
// 初始化4G模块
Serial4G.println("AT+NETOPEN");
delay(5000);
}
void loop() {
// 读取GPS数据
while (SerialGPS.available() > 0) {
if (gps.encode(SerialGPS.read())) {
if (gps.location.isValid()) {
float lat = gps.location.lat();
float lng = gps.location.lng();
client.publish("helmet/gps", String(lat)+","+String(lng).c_str());
}
}
}
// 检测跌倒
mpu6050.update();
if (abs(mpu6050.getAccX()) > 2.0 || abs(mpu6050.getAccY()) > 2.0) {
client.publish("helmet/alert", "FALL_DETECTED");
Serial4G.println("ATD10086;"); // 拨打预设电话
}
// 维持MQTT连接
if (!client.connected()) reconnect();
client.loop();
}
void reconnect() {
while (!client.connect("HelmetClient")) {
delay(1000);
}
}
4. 关键功能实现细节
跌倒检测算法
通过MPU6050的加速度数据判断异常运动:
// 计算合加速度
float accel = sqrt(pow(mpu6050.getAccX(), 2) +
pow(mpu6050.getAccY(), 2) +
pow(mpu6050.getAccZ(), 2));
// 判断是否超过阈值(示例阈值为2.5g)
if (accel > 2.5) {
triggerAlarm();
}
4G模块通信(Air724UG)
-
发送短信:
AT+CMGS="10086"\r\nHello!\x1A
-
TCP上传数据:
AT+NETOPEN
→AT+IPSTART="TCP","example.com",80
→AT+IPSEND="Hello"
音频模块控制(JQ8900)
-
播放指定音频:通过串口发送指令,例如
AA 07 02 00 B3
(播放第2首音频)。
5. 成本优化技巧
-
模块替代方案:
-
4G模块:改用 SIM800L(仅2G,¥20),但网络覆盖差。
-
摄像头:使用单独OV2640模块(¥15)+普通ESP32(¥25),总成本更低。
-
-
简化供电:
-
使用两节AA电池(3V)直接供电(需确认模块兼容性)。
-
-
代码优化:
-
启用ESP32的深度睡眠模式,降低功耗。
-
6. 开发路线建议
-
分阶段验证:
-
阶段1:实现GPS定位+数据上传(测试网络稳定性)。
-
阶段2:加入跌倒检测算法(调试阈值)。
-
阶段3:集成摄像头拍照(ESP32-CAM需优化图像传输带宽)。
-
-
学习资源:
-
ESP32-CAM教程:Random Nerd Tutorials
-
MPU6050姿态解算:Arduino Library
-
7. 注意事项
-
功耗控制:持续开启4G和摄像头时,2000mAh电池续航可能不足1小时,建议优化工作模式(如定时唤醒)。
-
结构安全:确保模块固定在安全帽内部,避免松动或遮挡视线。
-
法律合规:通话功能需符合无线电设备认证要求(如SRRC认证)。
按照此方案,可在 200元预算内 完成原型开发。建议优先采购模块进行功能验证,再逐步优化集成度和稳定性。
