【HZHY-AI300G智能盒试用连载体验】创建南向设备

目录

创建南向设备

创建要监视的数据点位

数据查看

---

本文首发于：【HZHY-AI300G智能盒试用连载体验】+ 智能工业互联网网关 - 北京合众恒跃科技有限公司 - 电子技术论坛 - 广受欢迎的专业电子论坛!

在上一篇博文中介绍了如何在HZHY-AI300G智能盒安装Neuron工业协议网关软件，今天介绍如何创建南向设备。

创建南向设备

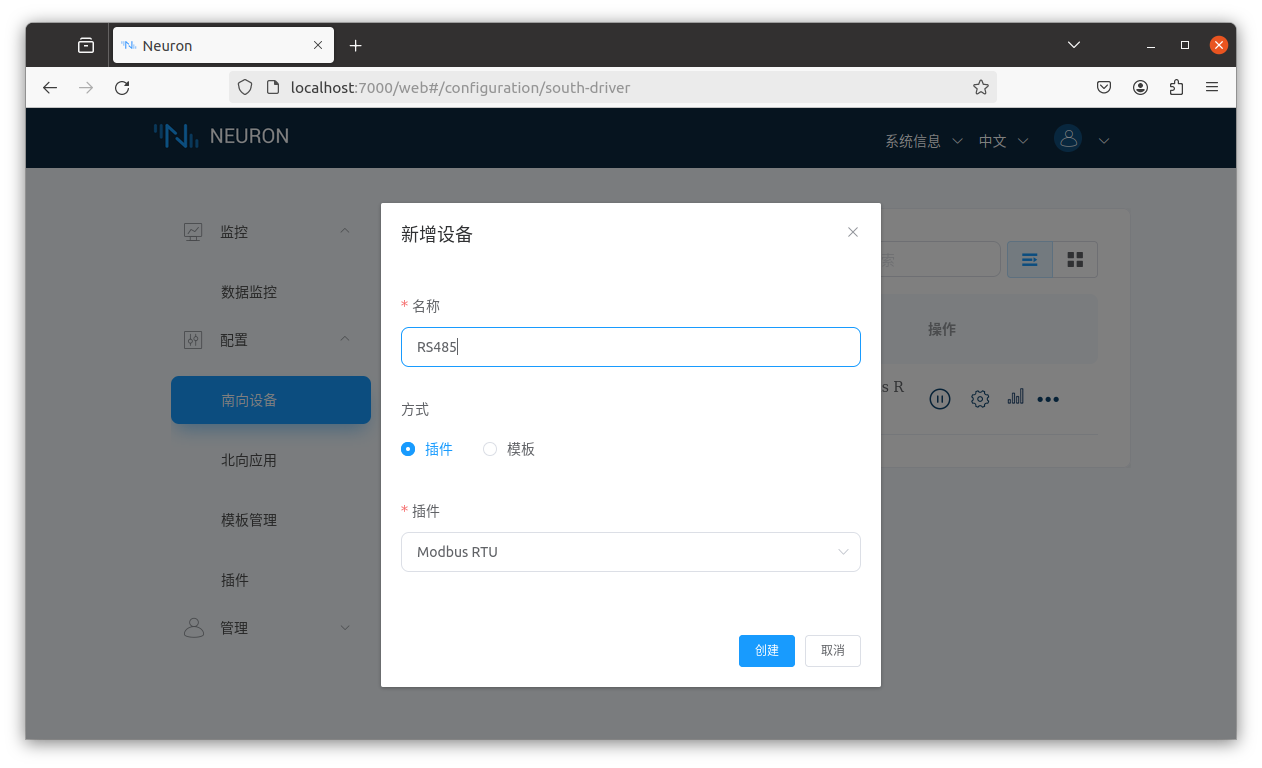

在南向设备中选择新建设备，创建一个名为RS485的设备，设备类型选择Modbus-RTU。

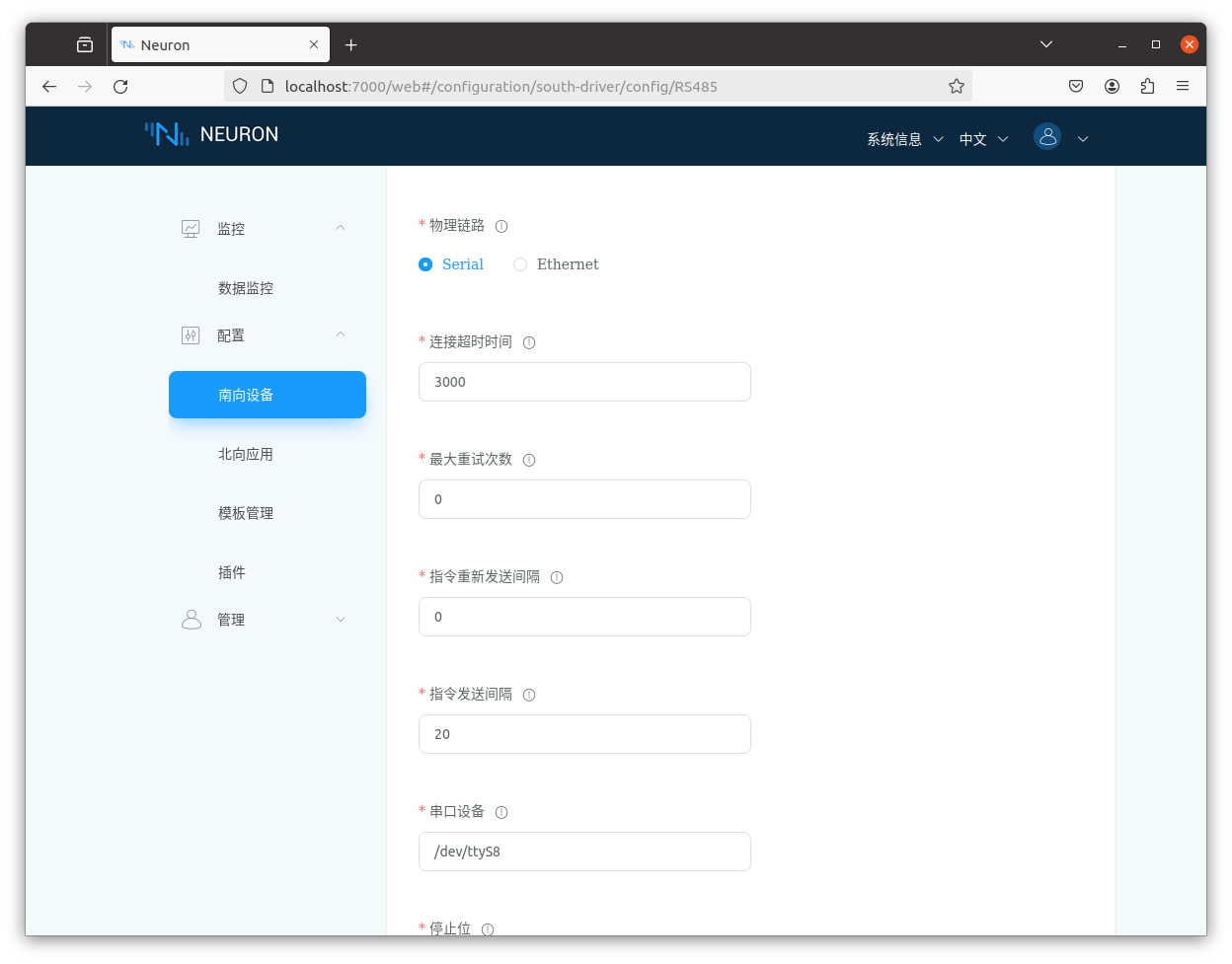

在创建设备的页面，物理链路选择为Serial，串口设备设置为/dev/ttyS8。

创建要监视的数据点位

完成南向插件的添加和配置后，要建立设备与 Neuron 之间的通信，首先应为南向驱动程序添加组和点位。点击RS485设备，添加一个名为 Data 的数据组 。

点位是分配给一条信息的非分层唯一关键字，其中定义了设备中的数据存储位置和数据操作属性，还包含有关数据的一些元数据信息，如比例因子、精确度和读/写属性等。我使用的温湿度传感器有两个点位：温度和湿度。点位将被分配到组中。同一个组的数据以相同的频率进行采集以及上报。创建好组和点位，即可从数据监控中获取点位的实时值。

​ 我选用的传感器是冀欧速传感器，它的产品采用的是MODBUS协议。MODBUS是一个非常老的协议，1979年成为事实上的国际标准，目前有个国际组织进行维护：The Modbus Organization。

RS485接口产品中使用的是MODBUS over Serial Line协议，或者称为MODBUS RTU协议，其官方文档定义：Specification and Implementation Guide for MODBUS over serial line

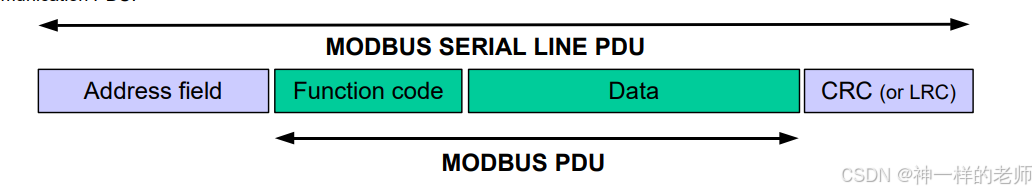

​​ 协议的基本格式非常简单，有地址域、功能码、数据和CRC校验组成。

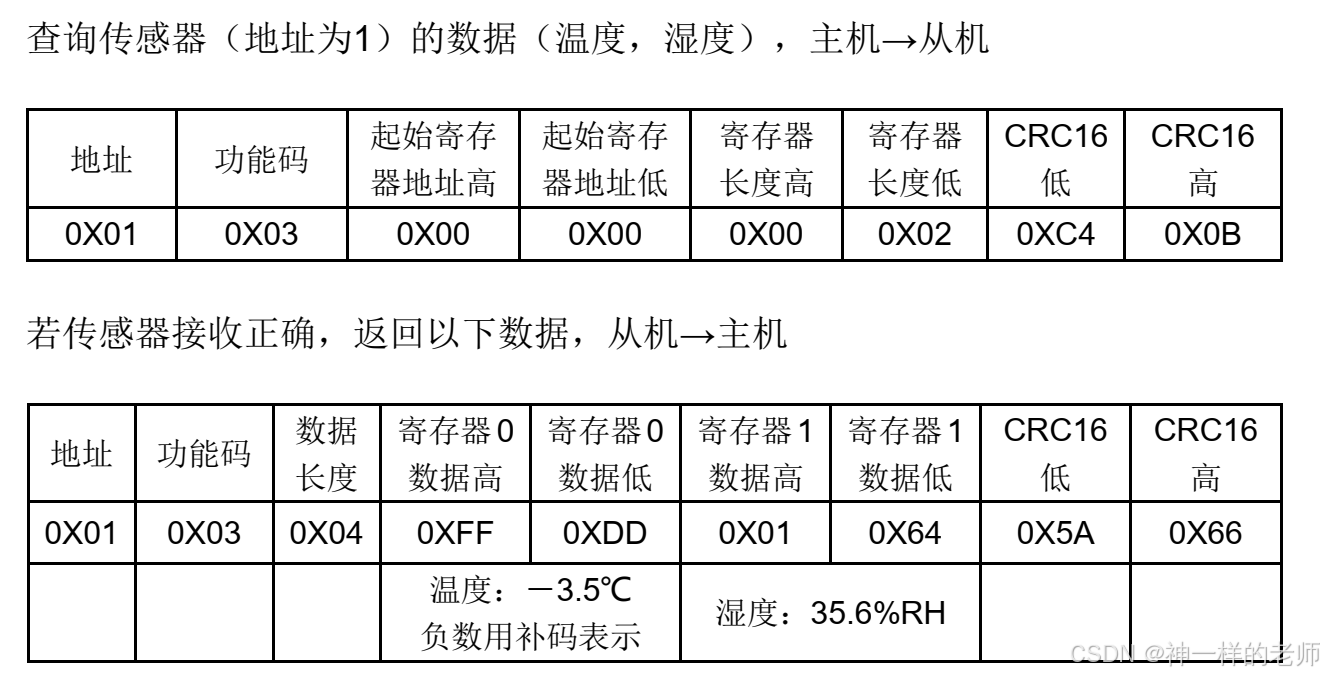

冀欧速传感器的查询命令如下，这里功能码0x03就是用来查询数据的。

​​

​对数据简单解释一下：

• 湿度数据0x164，就是10进制的356，对应着35.6% RH

• 温度数据0xFFDD，就是-35的补码，对应-3.5℃。



在组列表页，点击组名称进入点位列表页，添加需要采集的设备点位，包括点位地址，点位属性，数据类型等。我们添加两个点位：

• 温度：read属性，INT16类型，地址：1!40001，乘系数值为 0.1

• 湿度：read属性，INT16类型，地址：1!40002，乘系数值为 0.1



其中，其中Read属性用于读取数据，1 代表 Modbus 模拟器中设置的点位站点号，40001 代表点位寄存器地址，400001是第一个保持寄存器，设备值 * 乘系数 = 显示值`。

数据查看

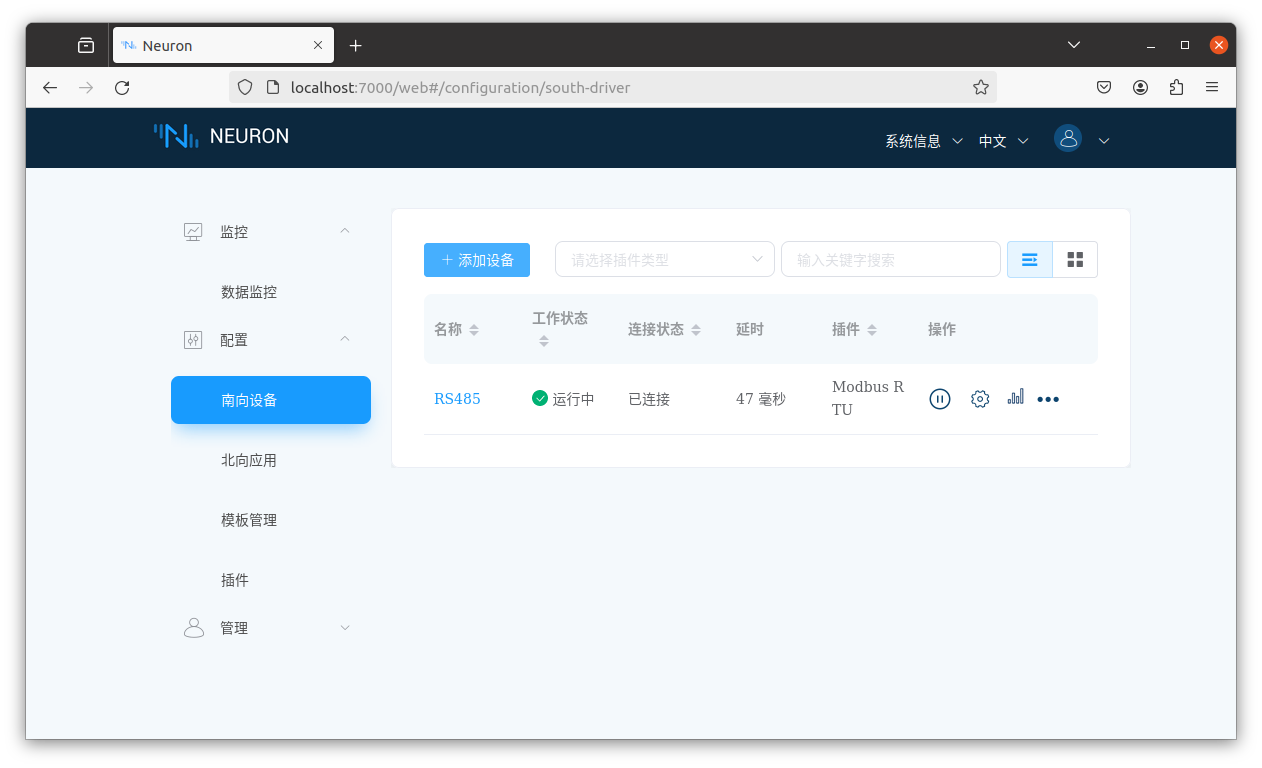

在南向设备中，可以看到RS485设备的运行状态。

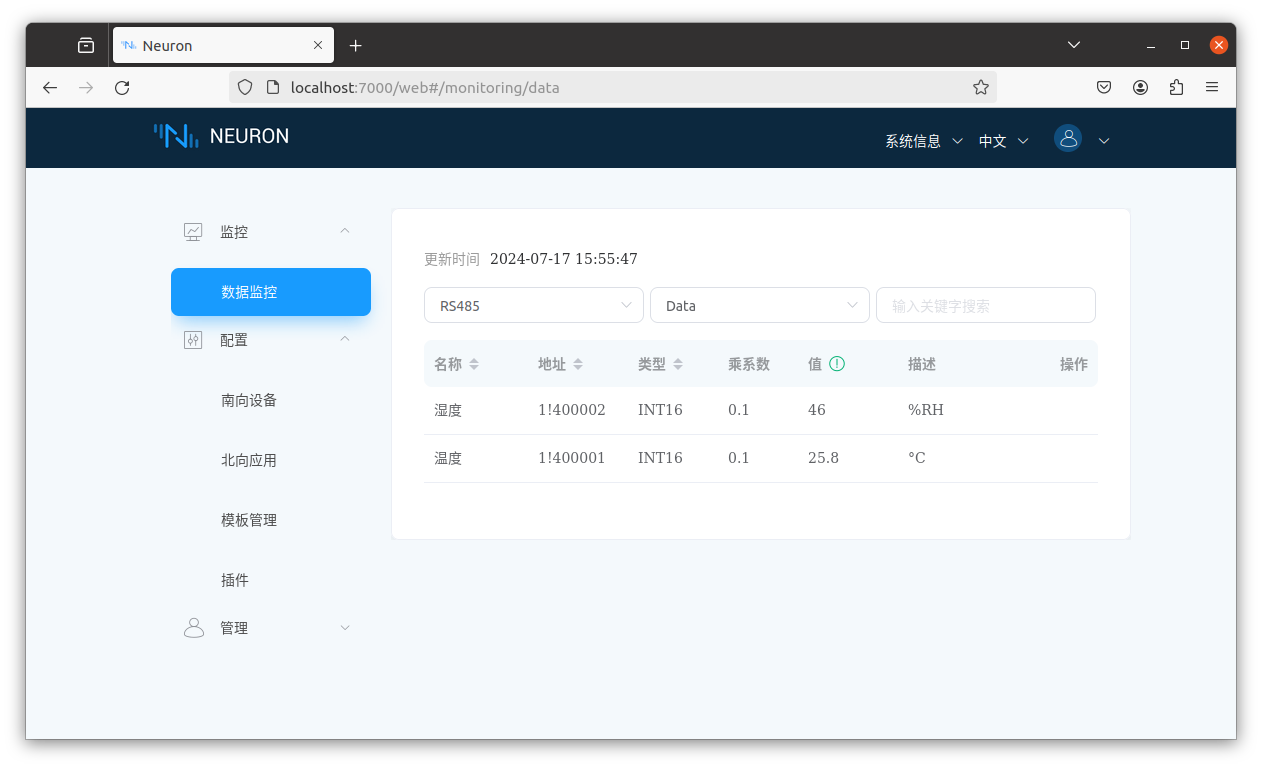

在数据监控页面就可以看到温湿度传感器传过来的信息。

至此，我们完成了南向设备的添加工作。
