Dediprog EM100Pro-G2 CmdLine教程

相关文章

DediProg SPI NOR FLASH INSTALL

前言

本文章CMD LINE命令基于DediProg Emulator - 4.4.3

参考文档

EM100Pro帮助文档.pdf-WindowsServer文档类资源-CSDN下载

概述

DediProg Emulator提高了CMD LINE 命令行工具，可以在用户不打开GUI窗口时仍然可以实现GUI的相关功能，并且可以利用这个CMD LINE编写自动化脚本。

环境配置

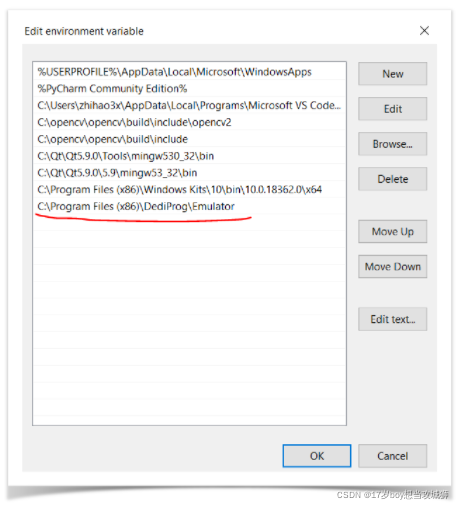

DediProg提供的CMD LINE命令程序存放在DediProg的安装目录下：DediProg\Emulator\smucmd.exe，默认是不添加到系统环境变量里的，所以我们需要将它先添加到系统环境变量里：

如果想临时生效一次，可以在你的CMD窗口中输入如下命令：

1	Set path=%path%;“c:\program files(x86)\DediProg\Emulator”

然后在CMD窗口中输入：

1	smucmd --help

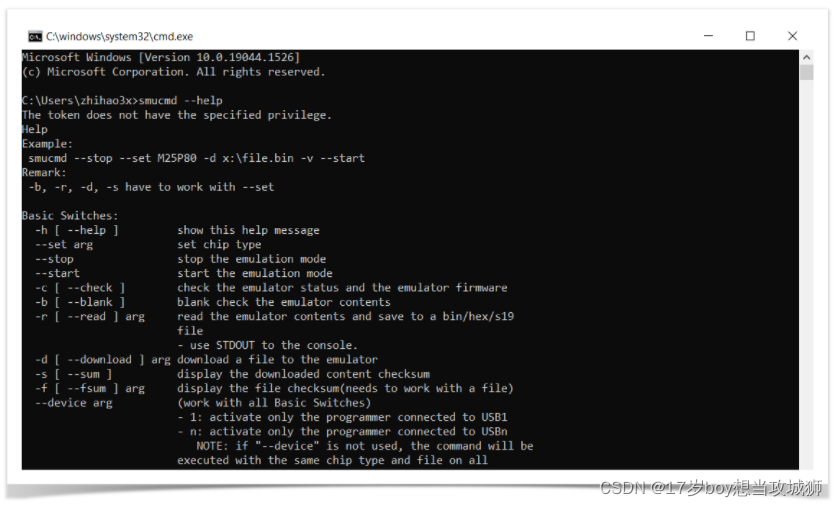

可以看到如下输出则代表配置成功：



基础命令

-h [ --help ]	用示例显示帮助消息
-set	设置芯片类型
-stop	停止模拟模式
-start	启动仿真模式
-c [ --check ]	检查仿真器状态和仿真器固件
-b [ --blank ]	空白检查EM100Pro/G2内容
-r [ --read ] arg	读取EM100Pro/G2内容并保存到bin/hex/s19或向控制台发送STDOUT
-d [ --download] arg	将文件下载到EM100Pro/G2
-s [ -- sum ] arg	显示下载的内容校验
-f [ -- fsum ] arg	显示文件校验（需要使用文件）
--device arg	使用所有基本开关 -1：仅激活连接到USB1的编程器 -n：只激活连接到USBn的程序员 注意：如果未使用\“--device \”，将执行该命令 在所有连接的编程器上使用相同的芯片类型和文件。
-- list-device-id arg	-0：列出从USB1到USBn的所有程序员ID（默认值）” 注：顺序由操作系统在USB插件期间指定“ -1：提示连接到USB1的编程器的设备ID。" -n：提示连接到USBn的程序员的设备ID。



选项开关

-v [--verify ]	验证文件和EM100Pro/G2内容 -仅适用于-d
-a [--addr] arg	起始地址（例如-d x:\file.bin-a 0x000） -仅适用于-d-r
-l [ --length ] arg	读取/下载的长度（字节）（例如-r x:\file.bin-l 0x10000） -仅适用于-d，-r
-x [ -- fill ] arg	用[byte]数据填充其余区域（例如-d x:\file.bin-x 0xAA -仅适用于-d
-t [ --truncate ]	如果文件大小大于芯片大小，则按芯片大小截断文件 -仅适用于-d

其他选项

-g [ -- target ] arg	目标选项 可用值： -1，芯片1（默认） -2，芯片2
--hold	模拟时保持Pin状态“ -1、默认值低（默认值）” -2、默认输入“ -3、默认浮动 注意：保持引脚状态将保持上次设置
--reset arg	重置目标系统 -1、禁用重置功能（默认） -2、启用复位功能

示例

1、模拟一个FLASH芯片

1	smucmd --stop --set MX25L3205 -d c:\file.bin -v --start

--stop代表如果当前EM100在工作的情况下则立即停止工作

--set代表设置要模拟的Flash类型

-d是要Download到Flash里的文件

-v是Download之后验证文件的正确性

-start是启动模拟

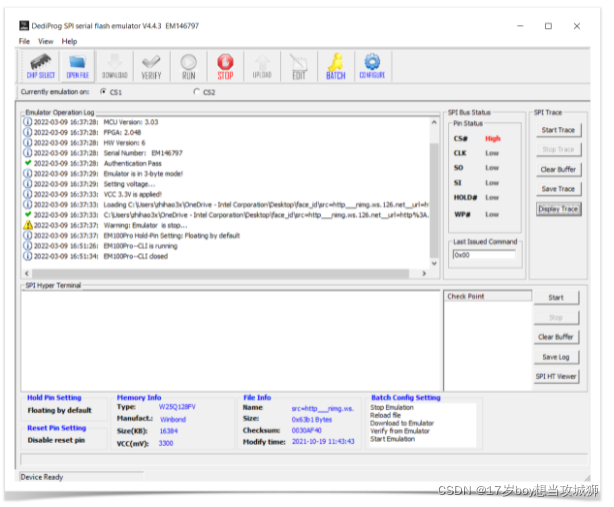

当开始模拟之后你可以打开GUI软件，GUI软件会显示出当前模拟状态：

你可以在GUI运行的阶段通过命令来改变EM100状态，同时GUI也会实时改变状态

1	smucmd --stop

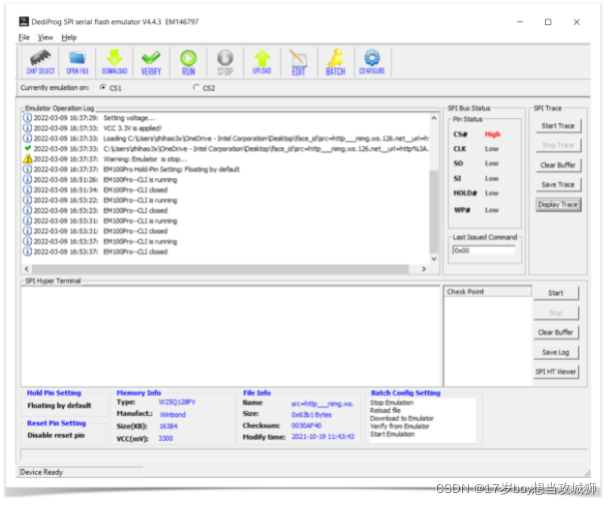

执行之后可以看到GUI实时发生了变换



需要值得注意的是命令行与GUI的Config File使用的是共同的文件

每次我们执行命令配置好了之后，下一次执行命令就不需要加上相关配置命令了，只需要直接--start就可以了

支持的QSPI FLASH命令

SPI command	Instruction code	Description
Page Program	0x02	页面程序（1至256字节）
Read	0x03	读取命令
WRDI	0x04	写禁用
RDSR	0x05	读取状态寄存器
RDFSR	0x70	读取标志状态寄存器
WREN	0x06	写启用
RDSFDP	0x5A	读取串行闪存参数
Fast Read	0x0B	读取虚拟字节
Fast Read Dual Output	0x3B	快速读取双输出，数据在两个引脚IO0和IO1上输出。
Fast Read Dual IO	0xBB	快速读取双IO指令，在保持两个引脚IO0和IO1的同时进行访问。
Fast Read Quad Output	0x6B	快速读取四路输出，数据输出在四个引脚IO0、IO1、IO2和IO3上。
Fast Read Quad IO	0xEB	快速读取四路IO指令，维护四个引脚：IO0、IO1、IO2和IO3。哪一个访问
Sector Erase	0x20	不同粒度的扇区擦除
Chip Erase	0x60	芯片擦除
Chip Erase	0xC7	芯片擦除
Block Erase	0xD8	根据不同的块擦除粒度
Read Jedec ID	0x9F	读取标识
Read ID	0x90	读取标识
