LabVIEW改变Point ROI Overlay的形状或颜色

当使用IMAG OVERLAY ROI功能并选择Point工具时，就算改变颜色，覆盖的影像一直都是黑色的。然而在使用其他ROI工具时都不会有相同状况，覆盖的颜色跟输入的色彩都相同。针对Point ROI工具，该如何处里？

解答：

可以依下面的只是去更改POINT ROI TOOL的顏色

1.在IMAQ Overlay ROI 工具的Point Symbol 输入节点建立一个constant

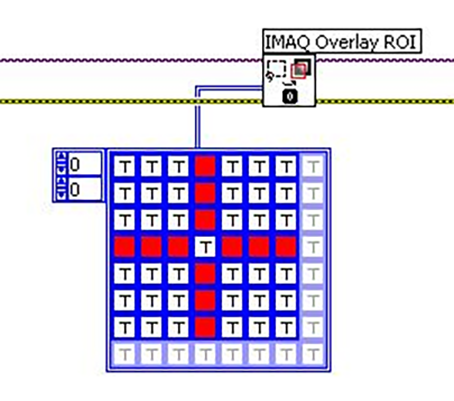

2.将该constant展成二维阵列如下图

编辑

添加图片注释，不超过 140 字（可选）

3.依照喜好去编辑预覆盖的颜色及形状

更详细的内容，参加如下附件的介绍。

LabVIEW、LabVIEW开发、LabVIEW编程、LabVIEW程序

上文中提到的例子和资料，均在word中的附件里，可点击下载。进一步了解，可联系们。
