AD模数转换器（ADC）的性能是影响数据采集系统精度和速度的关键因素。采样速率、采样位数和动态范围是三个重要的指标，它们之间具有内在的关系。理解这些关系有助于优化测量系统，特别是在使用LabVIEW进行信号采集和处理时。

详细分析:

采样速率（Sampling Rate）:采样速率是指ADC每秒钟能够采集的样本数，单位为赫兹（Hz）。它决定了ADC能够捕捉信号变化的频率。通常，采样速率需要满足奈奎斯特定理，即至少为信号频率的两倍，才能避免混叠现象。

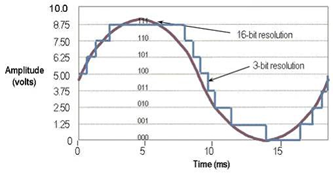

采样位数（Sampling Resolution）:采样位数决定了ADC能够表示的电压分辨率。位数越高，ADC能将输入信号划分为更多的离散电压级别，从而提高测量的精度。例如，12位ADC可以提供2^12 = 4096个不同的电压级别，而16位ADC则能提供65536个级别。
动态范围（Dynamic Range）:动态范围是指ADC能够有效测量的信号强度范围。通常与采样位数成正比，位数越高，动态范围也越大。动态范围的增大能够帮助系统处理更大范围的信号变化，避免信号饱和或失真。

内在关系:

采样速率与位数: 较高的采样速率通常需要较高的处理能力，但提高采样速率并不直接提高ADC的精度（即位数）。例如，在进行高速数据采集时，系统可能会选择适度的位数以平衡数据采集的效率和精度。
位数与动态范围: 位数的增加可以提高ADC的动态范围。较高的位数使ADC能够识别更细微的电压变化，从而扩展其测量范围。例如，一个16位ADC的动态范围大约为96dB，而12位ADC的动态范围为72dB。
采样速率与动态范围: 提高采样速率可能会对信号处理带来挑战，但动态范围主要取决于ADC的分辨率，而不是采样速率。在许多应用中，合理的采样速率和较高的位数能够提供理想的信号质量。

LabVIEW 示例:在LabVIEW中，我们可以通过NI的DAQ设备与ADC进行信号采集。在实际应用中，我们常常需要设置合适的采样速率和位数。例如，使用NI 9220模块（12位分辨率）进行数据采集时，如果采样速率设为10kHz，可以精确测量10kHz以内的信号。然而，在选择16位分辨率的模块（如NI 9239）时，即使采样速率较低，它依然能够提供更精细的电压变化检测，适用于精密测量。

总结:采样速率、采样位数和动态范围三者之间存在密切的关系。选择合适的采样速率和采样位数，能够实现最佳的动态范围和测量精度。在LabVIEW中，合理配置这些参数可以优化数据采集系统的性能，满足不同应用需求。
