【嵌入式】ADC(模数转换器)

本文介绍了模数转换器(ADC)的基本概念,包括取样、保持、量化和编码过程。并详细讨论了三种主要类型的ADC:并行比较型、逐次逼近型和积分型,分析了它们的工作原理、优缺点和适用场景。同时,文章还提到了ADC的重要基础指标,如分辨率、转换误差和转换速度。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

目录

1.简介

2.分类

2.1 并行比较模数转换器

 2.2 逐次逼近型模数转换器

2.3 积分型模数转换器

2.3.1 简介

2.3.2 基本原理

 3.基础指标


1.简介

        模数转换器:A/D 转换的作用是将时间连续、幅值连续的模拟信号转换成时间离散、幅值离散的数字信号。 A/D 转换一般要经过取样、保持、量化、编码 4 个过程。在实际电路中,取样和保持、量化和编码往往同步实现。

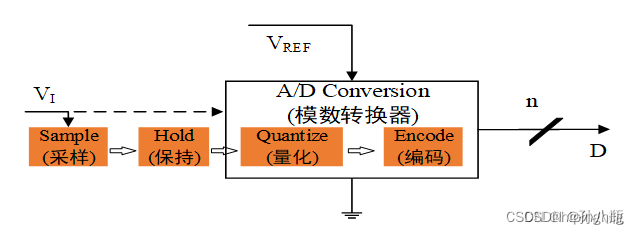

        其原理框图如下图所示。输入模拟电压信号VI经采样电路、保持电路输入到模数转换器,模数转换器将输入信号经过量化和编码过程输出为n位数字信号D(Dn-1 Dn-2 ...D2 D1 D0)。

 D=K (2^n -1)* Vi / Vref;

Vi:输入;

Vref:参考电压;

K:比例系数;每个ADC都不一样,根据硬件不同。

(1)采样(Sample)过程是将随时间连续变化的模拟量转换为在时间上离散的模拟量。采样过程必须遵循采样定理,采样定理也叫奈奎斯特(Nyquist)
