在计算机网络架构中，路由器与交换机是实现数据通信的核心设备。从 LabVIEW 开发视角理解两者差异，有助于优化工业测控、远程监控等网络相关项目的底层架构设计。以下结合具体技术原理与工程场景展开分析：

一、工作层次与数据转发机制

1. 工作层级差异

交换机：工作于 OSI 模型数据链路层，基于 **MAC 地址（物理地址）** 识别设备。
- 典型场景：实验室局域网内，多台安装 LabVIEW 的工控机通过交换机互联。交换机通过学习各设备 MAC 地址构建转发表，实现二层数据帧的高速转发（如 100Mbps/10Gbps 线速交换）。
路由器：工作于网络层，基于 **IP 地址（逻辑地址）** 规划跨网络路径。
- 典型场景：工厂车间的 LabVIEW 监控系统需将数据上传至云端服务器时，路由器通过解析 IP 地址，将数据从车间局域网（192.168.1.0/24）路由至广域网（如通过运营商分配的公网 IP）。

2. 数据转发逻辑对比

寻址依据	MAC 地址（如：00-1A-2B-3C-4D-5E）	IP 地址（如：192.168.1.100/24）
转发效率	硬件 ASIC 芯片实现线速转发，延迟低（μs 级）	需查询路由表、执行协议转换，延迟高（ms 级）
网络隔离	同一广播域内通信，不隔离广播风暴	分割广播域，阻止二层广播穿透

LabVIEW 开发关联：

当开发局域网内实时数据采集系统时，优先选择交换机（如工业级环网交换机）确保低延迟（如基于 EtherCAT 协议的同步采集）。
若需实现跨网段设备通信（如 LabVIEW 上位机与异地 PLC 通信），必须通过路由器配置静态路由或动态路由协议（如 OSPF）。

二、功能特性与工程应用

1. 核心功能差异

交换机：
- 基础功能：二层数据交换、VLAN 划分（隔离广播域）、端口镜像（用于 LabVIEW 网络抓包分析）。
- 进阶功能：链路聚合（提高带宽冗余）、生成树协议（STP，防止环路）。
- 案例：某汽车生产线的 LabVIEW 视觉检测系统，通过 8 口千兆交换机连接 10 台工业相机，利用 VLAN 将相机流量与控制主机流量隔离，避免广播风暴影响检测实时性。
路由器：
- 基础功能：IP 路由、NAT（网络地址转换，如将局域网私网 IP 转换为公网 IP）、DHCP 服务器（自动分配 IP 地址）。
- 安全功能：ACL 访问控制列表（限制 LabVIEW 程序访问特定 IP）、VPN 通道（加密传输远程监控数据）。
- 案例：某化工企业的 LabVIEW 远程监控系统，通过路由器的 IPSec VPN 功能，在总部与分厂之间建立加密隧道，确保工艺参数数据（如温度、压力）在公网传输时的安全性。

2. 网络拓扑中的角色

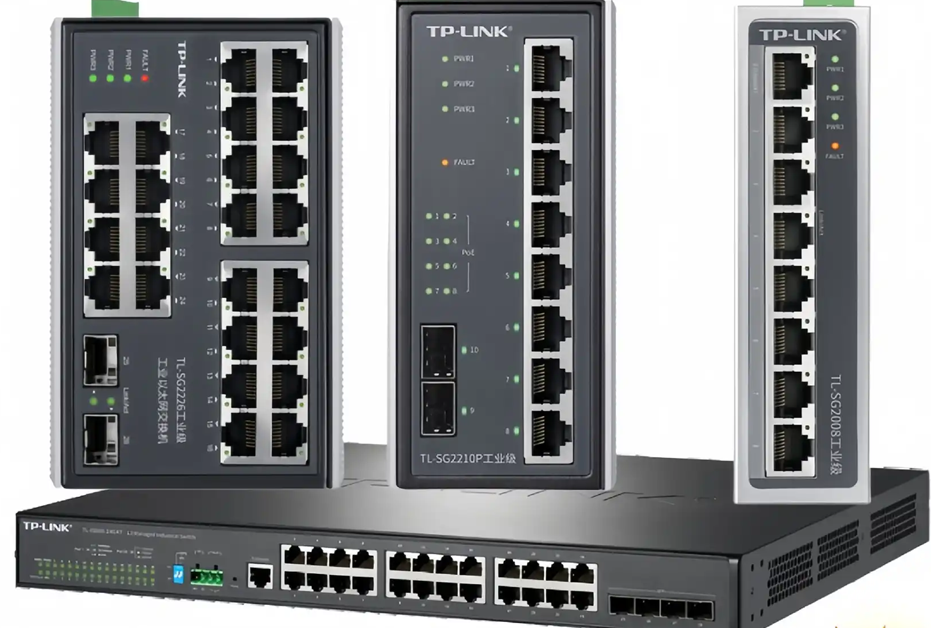

交换机：构建局域网内的设备互联，如实验室、车间的二层网络。
路由器：实现跨网络的数据中继，如连接局域网与广域网、不同子网间的通信。

LabVIEW 开发注意事项：

若使用 LabVIEW 的DataSocket或TCP/IP 函数开发通信程序，需注意：
- 局域网内通信只需配置 MAC 地址与交换机端口（如通过Get MAC Address VI 获取设备物理地址）。
- 跨网段通信需在路由器中配置路由条目，确保 LabVIEW 程序的 IP 地址与目标设备 IP 处于路由可达状态。

三、性能指标与选型建议

1. 关键性能参数

交换机：
- 背板带宽：决定多端口并发转发能力（如 128Gbps 背板支持 16 个千兆端口线速转发）。
- 延迟：工业级交换机延迟应低于 10μs（如研华 UNO 系列交换机）。
路由器：
- 转发速率：衡量 NAT、防火墙等功能下的实际吞吐量（如企业级路由器需支持≥100Mbps 带状态转发）。
- 并发连接数：支持同时维持的 TCP/UDP 连接数（远程监控系统需≥1000 并发连接）。

2. 选型逻辑

实验室小型网络（≤20 设备）	8-24 口千兆非管理型交换机	带 DHCP 的 SOHO 级路由器（如 TP-Link）
工业自动化车间（跨 VLAN）	支持环网协议的管理型交换机（如赫斯曼 RS20）	带工业级防火墙的路由器（如 Cisco IR1101）
跨地域远程监控系统	高可靠性核心交换机（冗余电源）	支持 VPN 与 QoS 的企业级路由器

四、LabVIEW 开发中的典型问题与解决方案

1. 局域网通信故障排查

现象：LabVIEW 通过 TCP/IP 无法连接同一交换机下的设备。
排查步骤：
1. 使用ping命令验证 IP 连通性（需关闭 Windows 防火墙）。
2. 通过交换机管理界面查看端口状态（是否启用、速率匹配）。
3. 利用 LabVIEW 的TCP Listen与TCP Open Connection函数调试端口监听状态。

2. 跨网段通信配置

需求：LabVIEW 上位机（IP：192.168.1.100）需访问异地 PLC（IP：10.0.0.50）。
路由器配置：
1. 在本地路由器添加静态路由：目标网络 10.0.0.0/24，下一跳为广域网出口 IP（如 202.100.1.1）。
2. 在异地路由器配置 NAT，将 PLC 的 IP 映射为公网端口（如端口转发：公网 IP:502 → 10.0.0.50:502）。
LabVIEW 实现：使用TCP Open Connection函数连接异地公网 IP:502，实现跨网段 Modbus TCP 通信。

总结

路由器与交换机的差异本质上是二层通信与三层路由的分工：交换机解决 “设备如何快速互联”，路由器解决 “网络如何跨域互通”。在 LabVIEW 开发中，需根据项目需求（如通信范围、实时性、安全性）选择合适的网络设备，并结合协议特性（如 TCP/IP、Modbus TCP）优化网络架构。通过理解两者的技术原理与工程应用，可显著提升 LabVIEW 系统在工业物联网、智能测控等场景中的稳定性与扩展性。
