基于纳芯微产品的尾灯方案介绍

1.前言

最近拜访一些做尾灯模组的客户了解到，目前LED Driver依然紧缺，特别是TPS929120，BD18331这些差分通信的多通道LED Driver，市面上的替换型号也很少。笔者最近和同事做了一版基于纳芯微NSL21912的尾灯DEMO，下面大概介绍下整体方案。

2.方案简介

2.1 概述

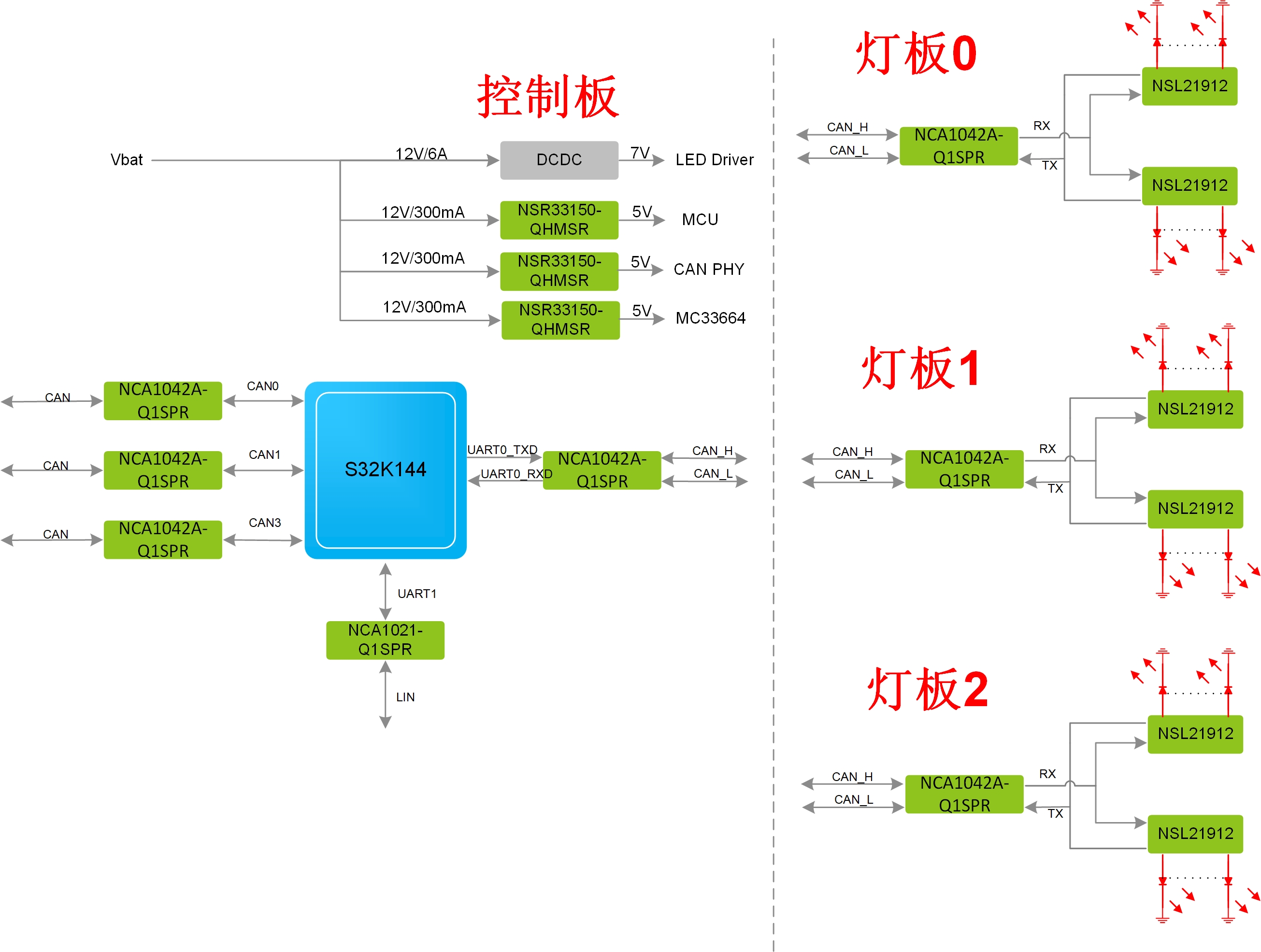

整套方案的框图如下：

2.2 功能介绍

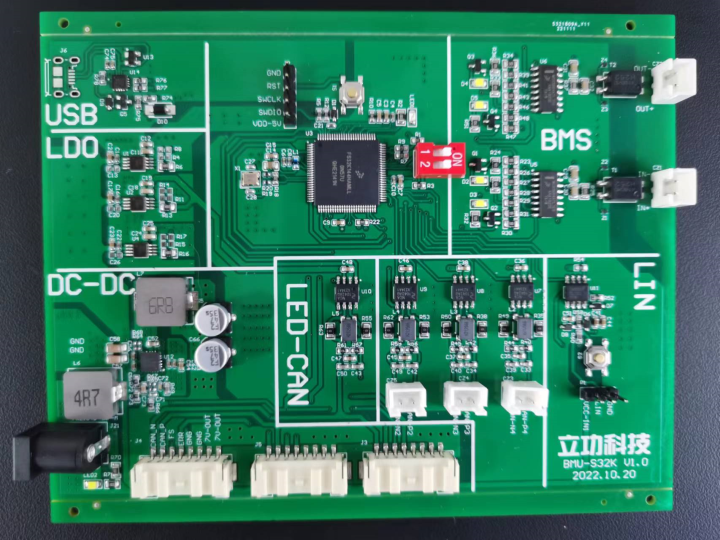

其中，控制板的实物图如下：

参照框图，主要实现如下功能：

• 三路CAN通信，一路LIN通信
• 一路UART通信，并配套CAN物理层使用，可以外接三个灯板

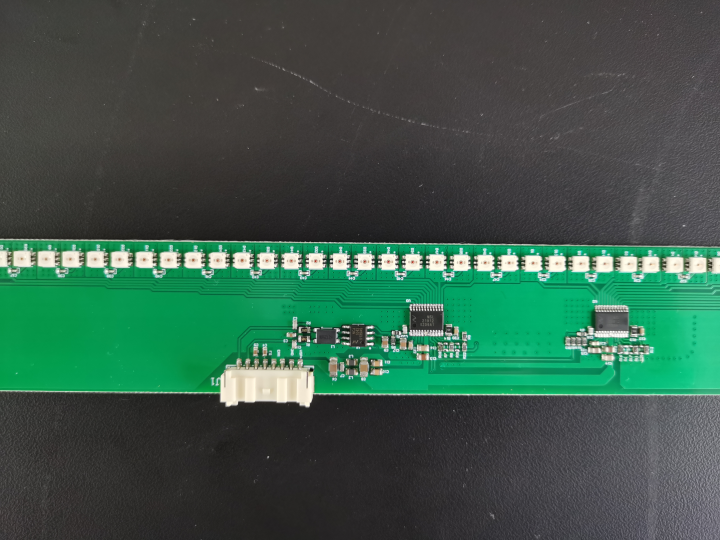

灯板的实物图如下：

参照框图，主要实现如下功能：

• 两颗NSL21912，各驱动12颗红色LED
• 一路UART通信，外接CAN物理层和主板通信
• 预留Fault输出引脚和Fail safe引脚

2.3 DEMO资料

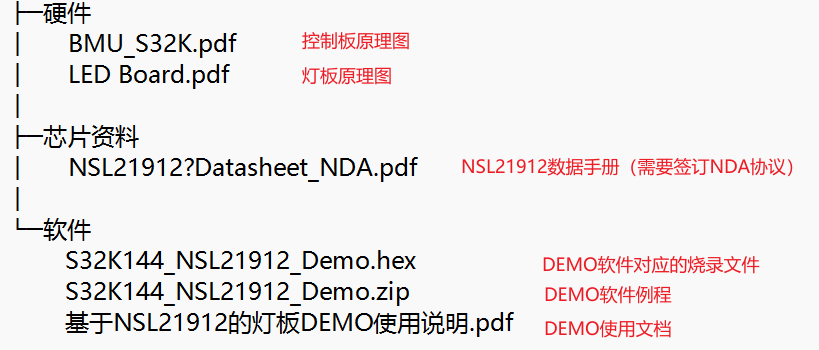

目前基于该DEMO已经完成的资料如下：

3.主要器件介绍

本次DEMO采用的主控是S32K144，这是目前市面上最火的车规级通用型MCU，本文就不再赘述其性能了。

3.1 LED Driver

本次DEMO使用的NSL21912是纳芯微即将量产的12通道高边LED Driver，主要特性如下：

• 符合汽车级Grade1等级，环境温度达到125℃
• 可以通过添加外部电阻进行散热
• 12通道高边输出通道性能如下：
  • 供电电压为3.8V到20V
  • 每通道最大电流可设置到100mA
  • 2-bit全局通道电流设置，6-bit独立通道电流设置
  • 电流输出大于5mA时，误差小于±5%
  • 输出电流50mA时，压降为0.5V
  • 12-bit独立PWM调光
  • PWM频率可编程（200Hz到16KHz）
  • 线性和指数调光方式均支持
• 通讯接口性能如下：
  • 最高2Mhz的时钟频率
  • 最多支持16个器件挂在同一个总线上
  • 集成5V LDO输出，可以给CAN收发器供电
• 诊断和保护功能如下：
  • fail-safe状态可编程
  • LED开路/短路检测
  • 单颗LED短路诊断
  • 可编程的低压检测
  • Fault输出引脚
  • 集成看门狗和CRC校验
  • 集成8bit-ADC可用于检测引脚电压
  • 过温保护

3.2 LDO

纳芯微目前有多个40V耐压的LDO产品，电流从150mA（NSR31xxx系列），300mA（NSR33xxx系列）到500mA（NSR35xxx系列）不等，和市面上多颗主流车规LDO是管脚兼容的。
本次DEMO使用的NSR33150是300mA的LDO，封装为MSOP-8，目前已有多个Tier1厂商在评估使用。

3.3 CAN\LIN收发器

目前国产做CAN\LIN收发器的较多，主要是匹配NXP的TJA1042和TJA1021，纳芯微也有pin2pin的产品，分别为NCA1042和NCA1021，本次DEMO也使用这两颗芯片。

4.演示视频

目前该demo的软件例程主要实现了流水，呼机以及对向流水的功能，整体效果如下：

纳芯微尾灯DEMO
