Altium Designer——第一课

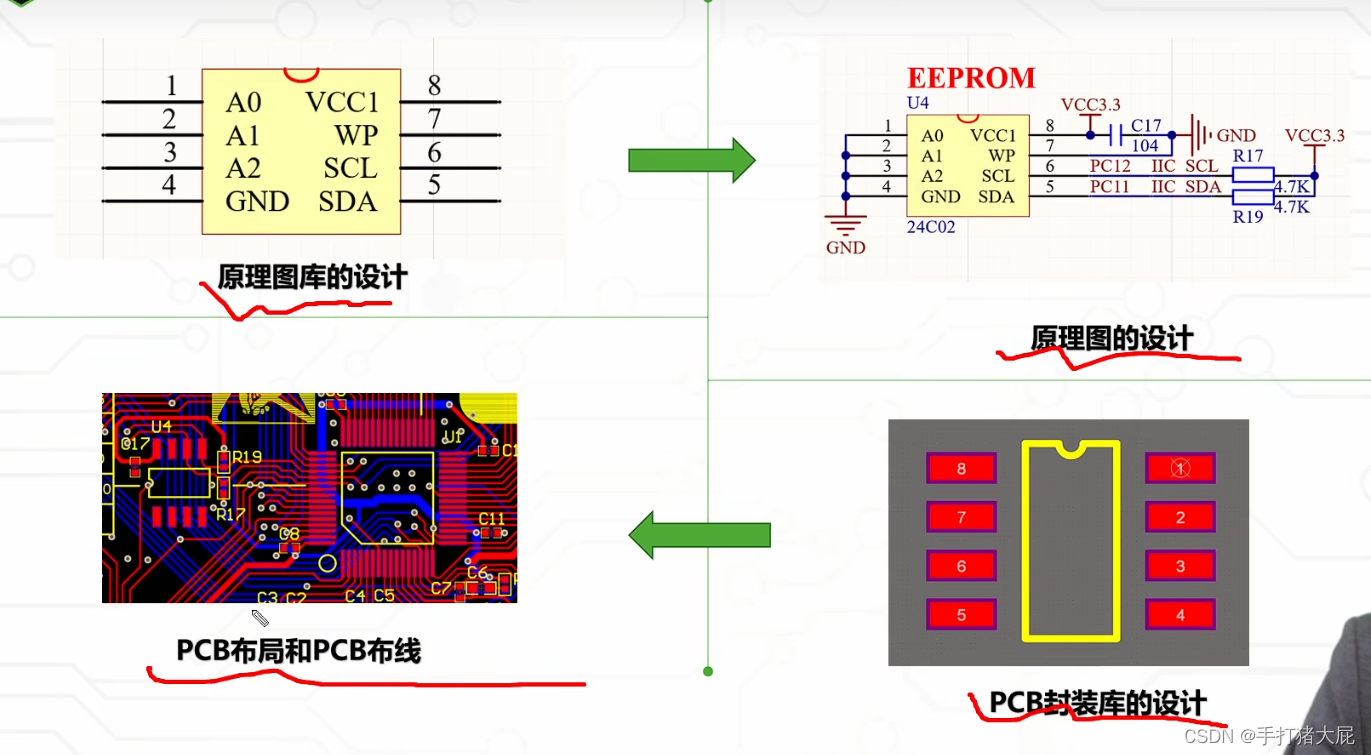

一个电子设计包含四个部分：

1.原理图库的设计
2.原理图的设计
3.PCB封装库的设计
4.PCB布局和PCB布线的设计

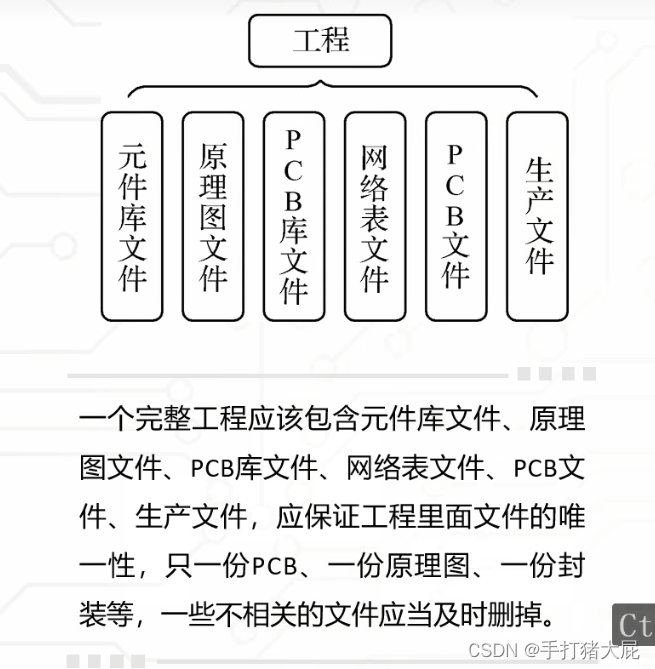

电子设计工程包含的部分：

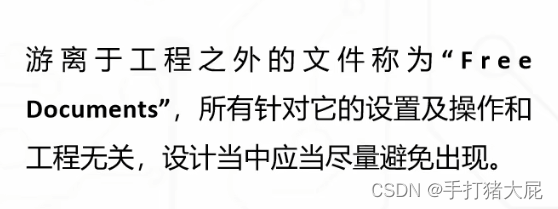

Free documents：

• 在我们保存AD工程的文件夹中，如果打开的是prjpcb后缀的工程文件，那么原理图、PCB库等电子工程包含的四个部分都会一起打开，但是如果单独打开一个PCB文件，那么它就是Free documents，你对它的操作不能导入到它所属的工程文件中。

原理图：

快捷键：

设置捕捉栅格：V+G+S

绘制元器件原理图：

• 元器件原理图，也称为原理图（Schematic Diagram），是表示电路板上各元器件之间连接关系原理的图表。它是一种用于描述电路结构和连接关系的图形化表示方法，通过使用标准的符号和线条来表示电子元器件和它们之间的连接，使得设计师能够清晰地了解电路的工作原理和组成结构。

首先:

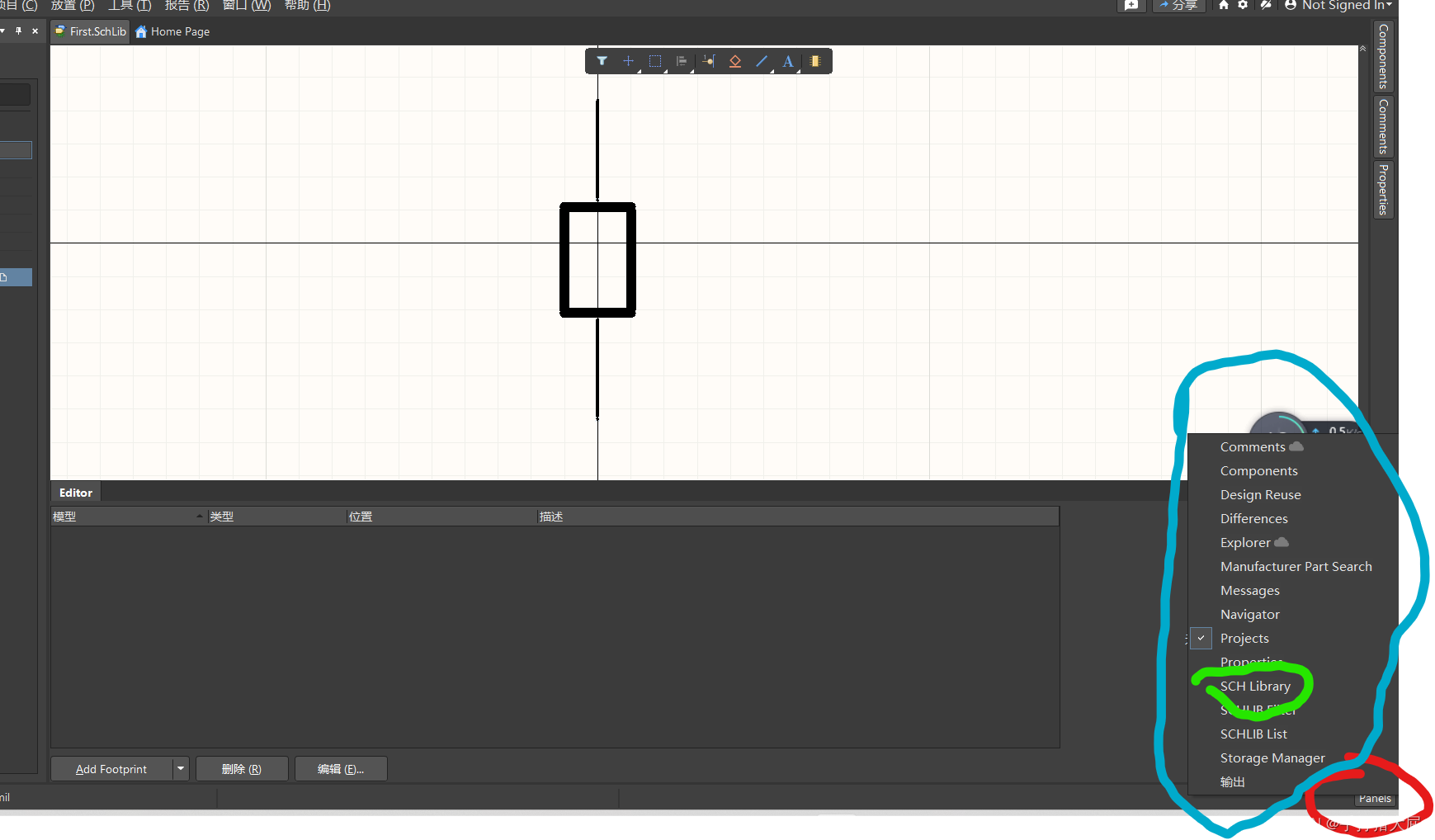

• 点击右下角的Panels选项，会出现篮框中的列表，再点击SCH library：

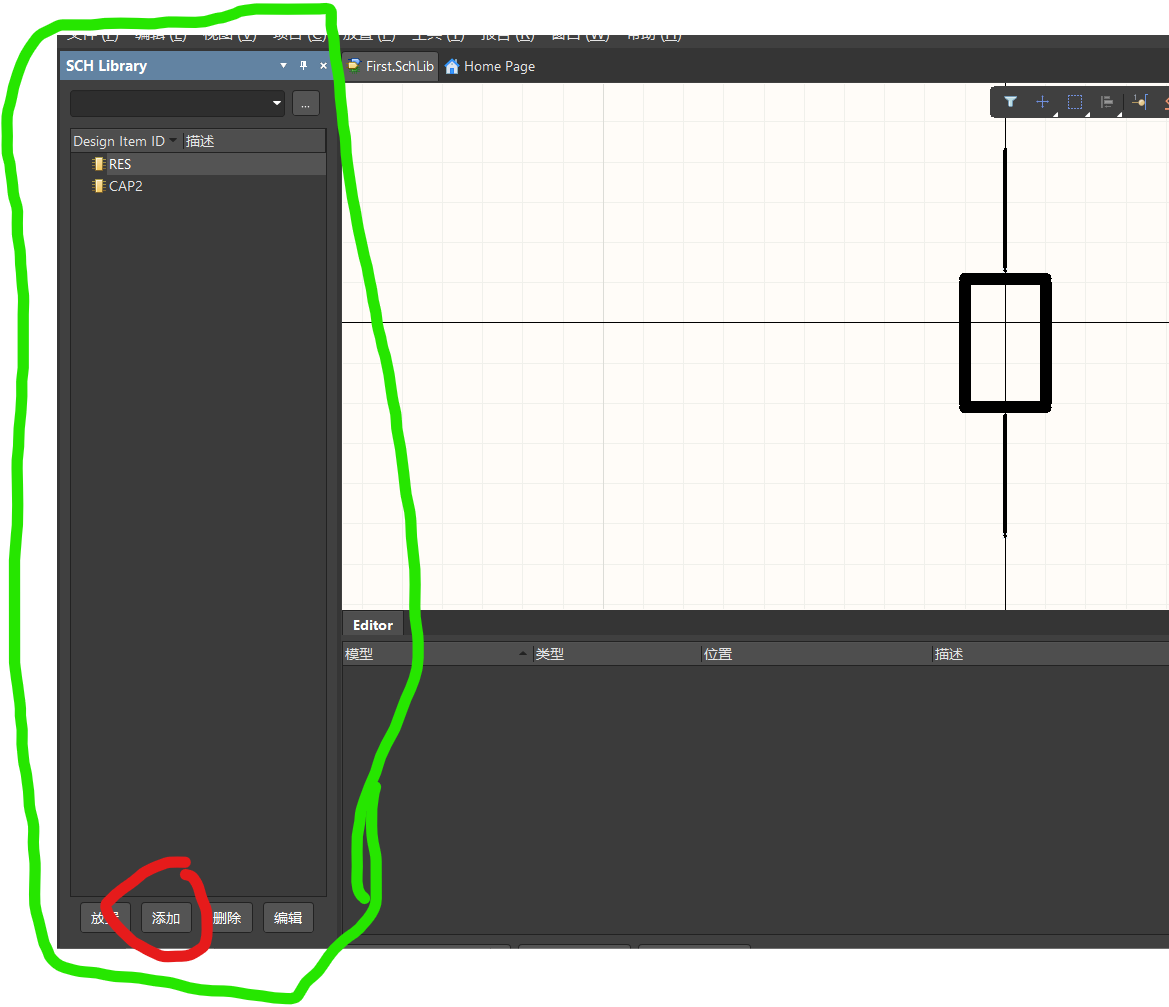

• 之后就会出现下图中的绿框，点击下方的添加就可以创建元器件的原理图：


1.设置画线的特征：

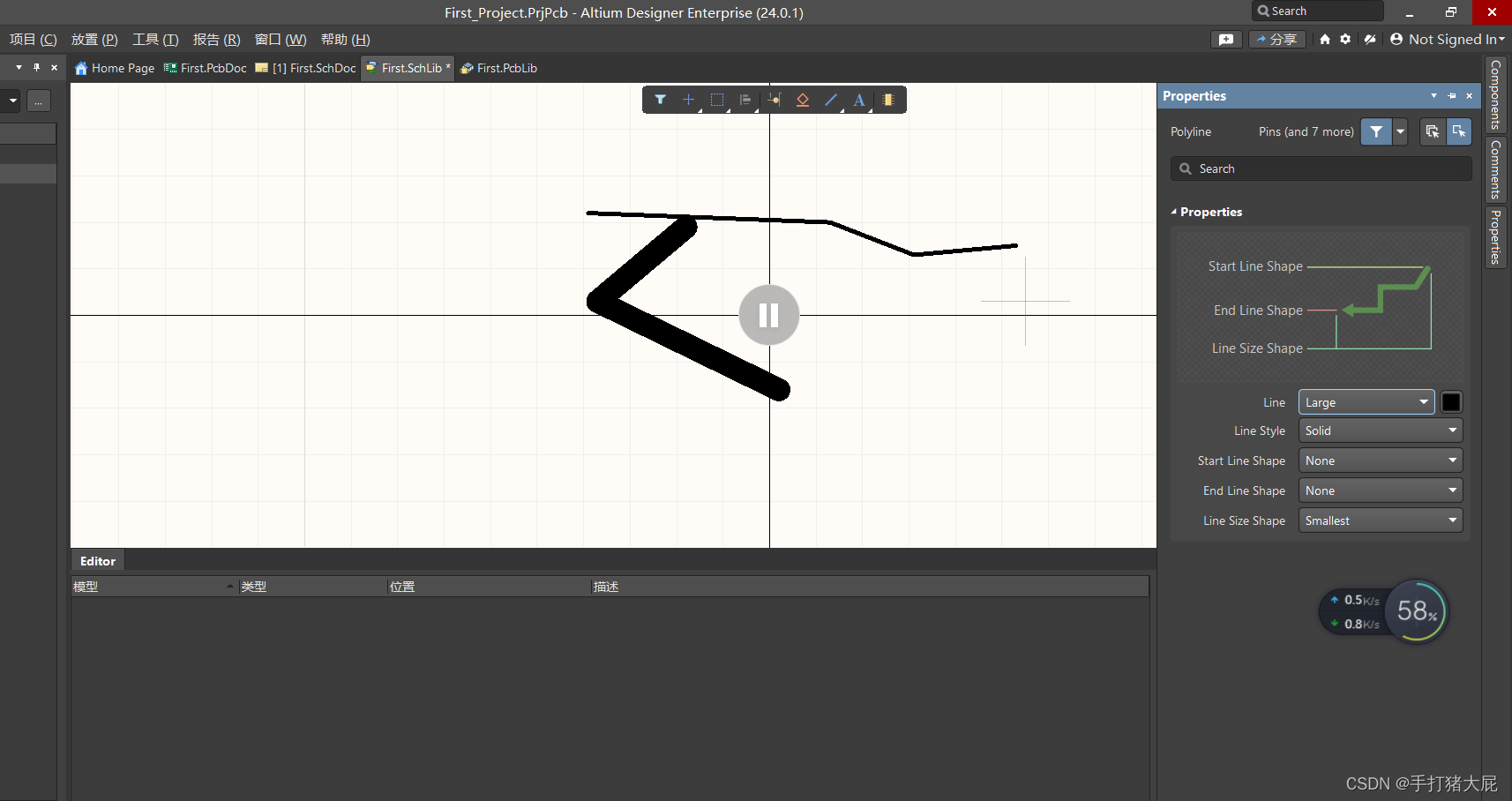

画线时按TAB可以在右边打开一个设置画线特征的菜单：

2.Shift复制画线：

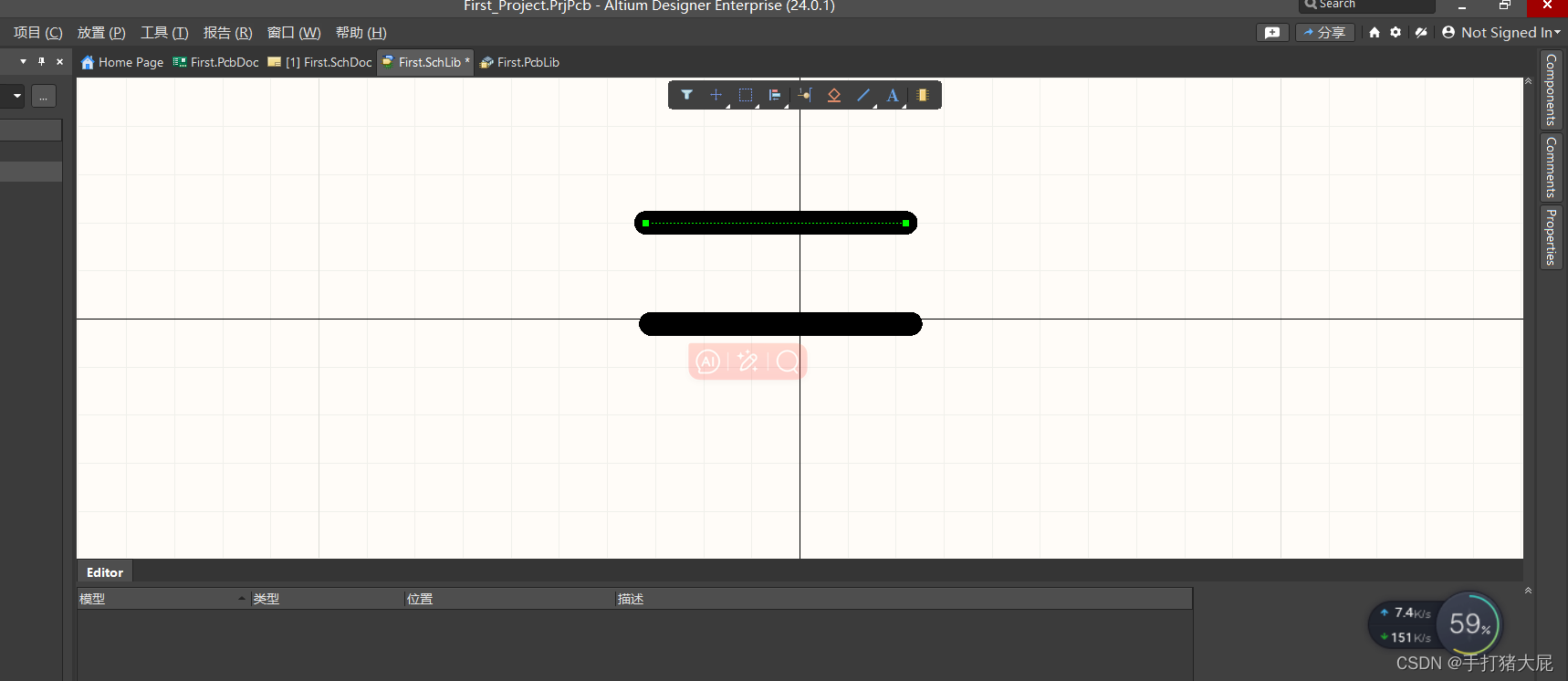

1.按住Shift并鼠标选中某个画线可以对当前画的线进行复制：
复制体和原体可以框选进行操作

2.复制体和原体可以通过框选进行同步操作：
就是用鼠标画一个框圈住要操作的对象：

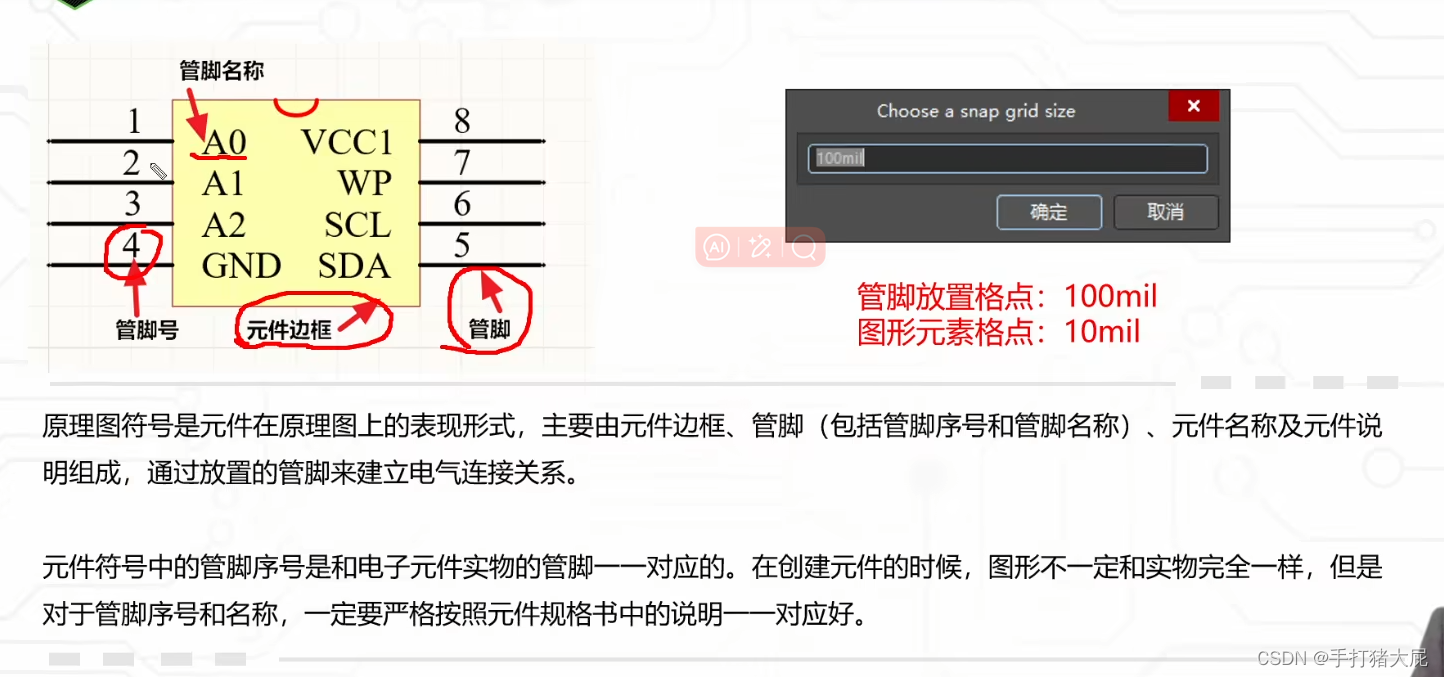

3.绘制管脚：

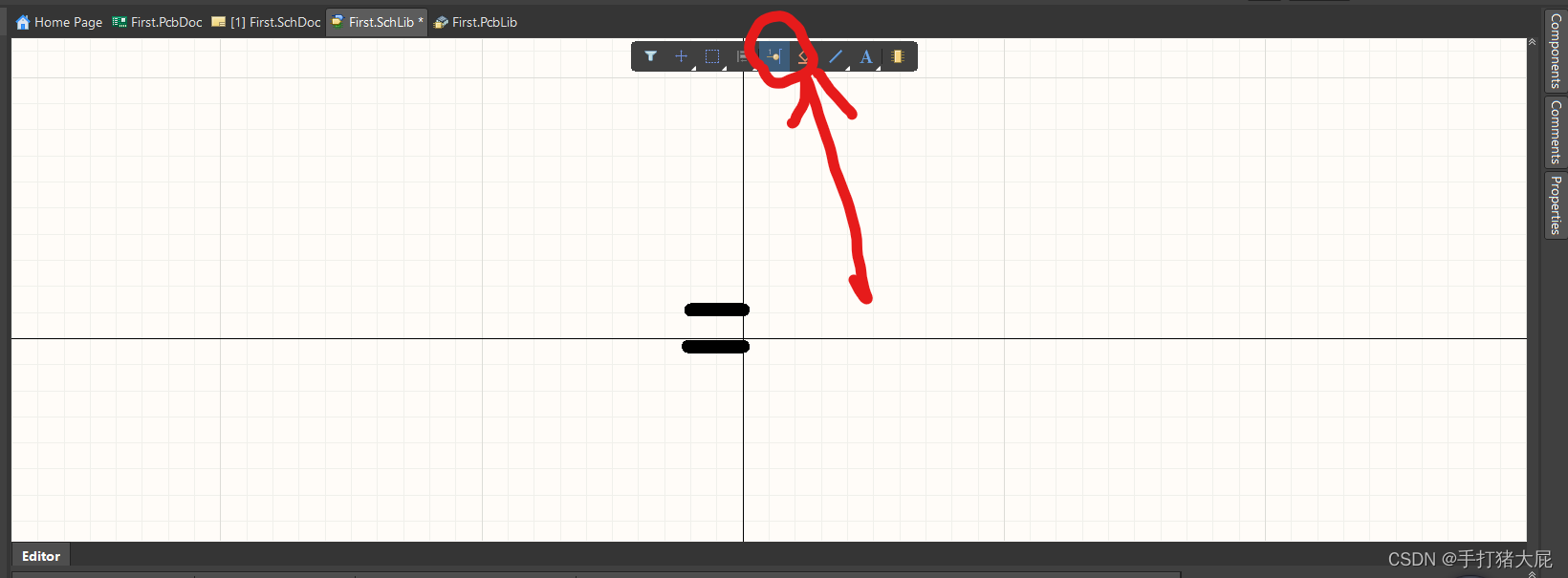

1.点击这个，就可以绘制管脚：

• 绘制前切换成100mil的格点。这是为了保证管脚线的连接点在横竖的格点上，否则容易在导入到原理图时导致走线连接不了。

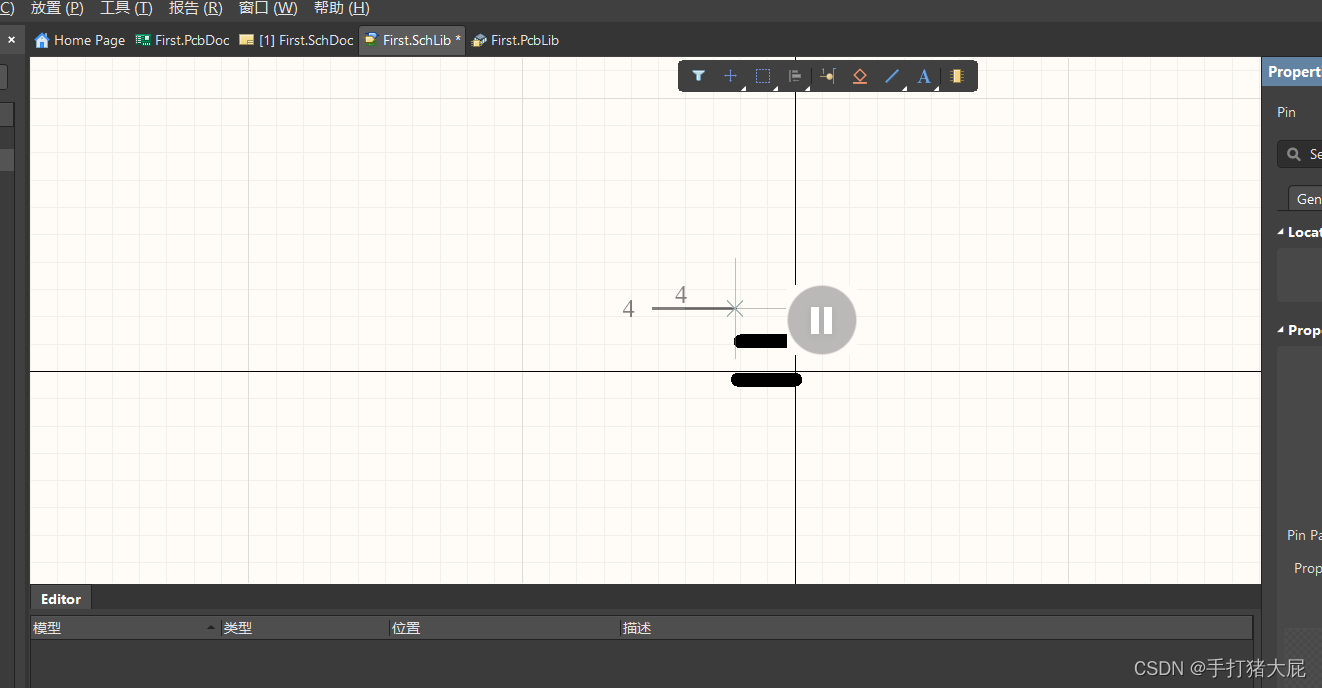

2.按空格可以切换管脚线的方向：

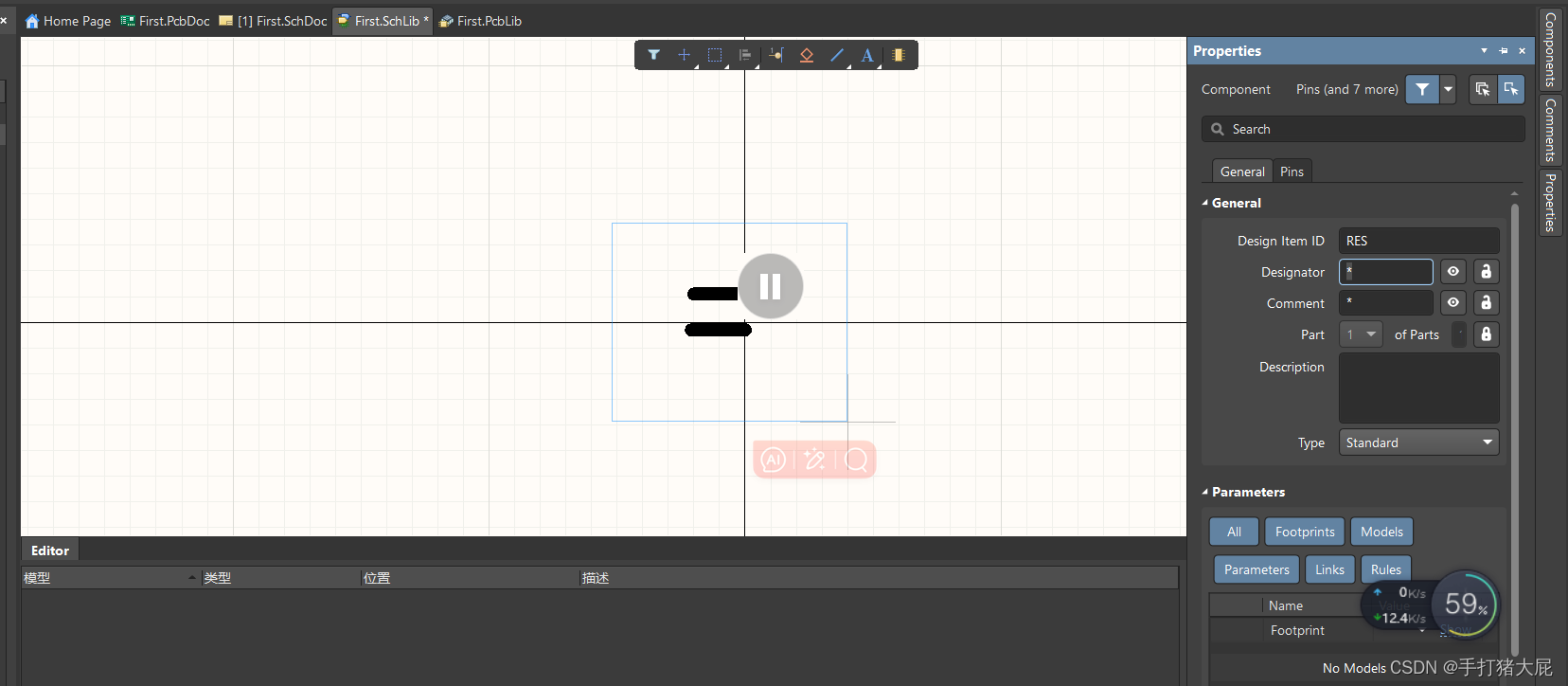

4.添加封装名称：

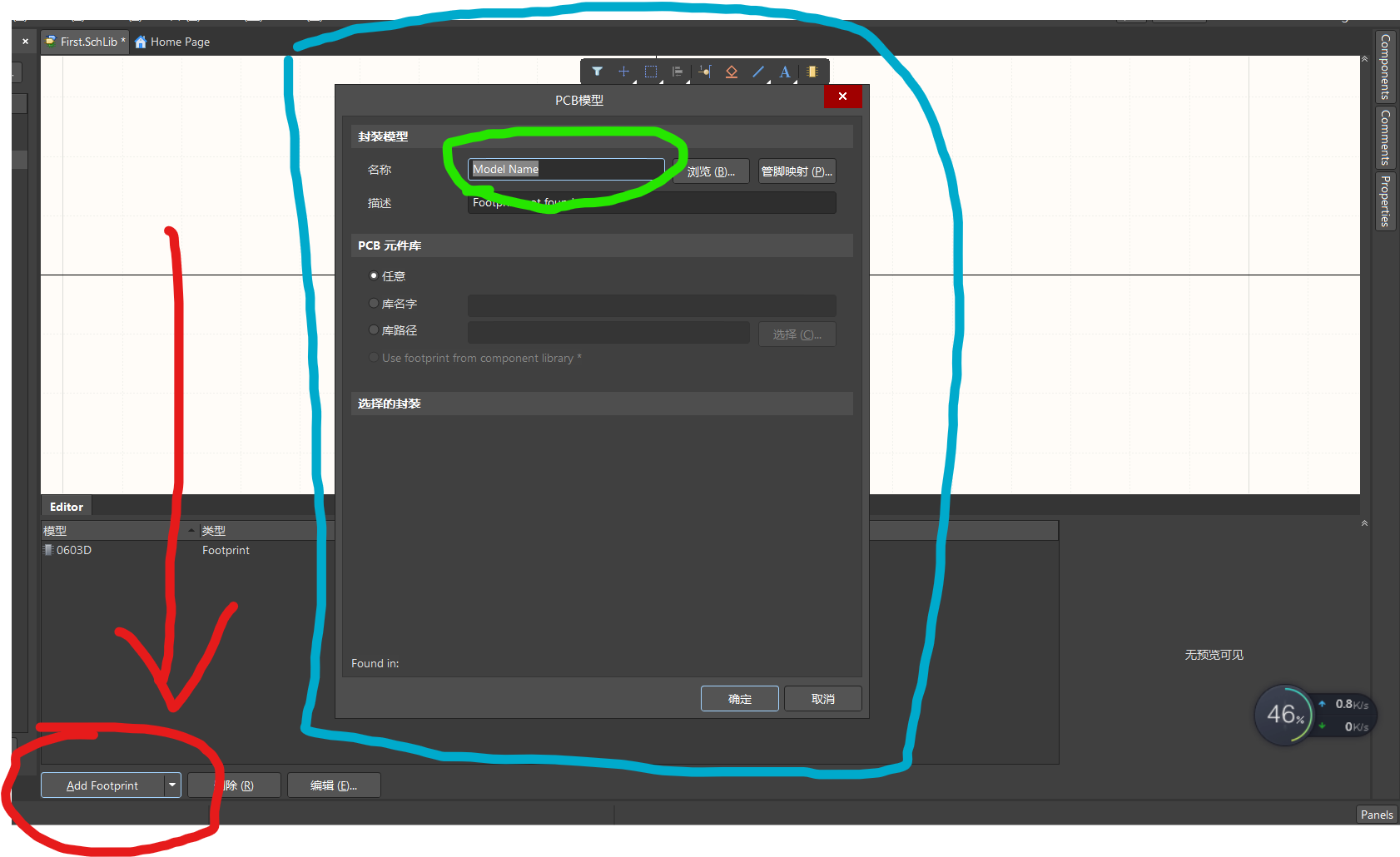

点击红圈的选项，就会出现蓝框中的界面，绿圈处可以添加封装名称。

##5. 创建多部件原理图库：

• 选中元件文件，点击菜单栏的工具，找到新部件并点击就会在这个元件文件下出现多个part，partA是我们最开始创建的元件：
