STARCCM+学习记录

此篇主要留档方便自己查看问题

1.在设置电池各向异性的导热系数时，在CPU设置多核时该软件总是会报错，输入数据就会卡顿，然后软件报错。但是在一开始设置串行就可以正常设置数据且正常运行。

影响因素首先排除硬件方面，内存自检通过，电脑各种硬件连接正常。初步怀疑在软件方面可能是star底层编写语言和intel13600K多核心调度有冲突。

目前解决方法：只能先以串行建立文档，建成后再退回去以多核心加载该文件。

2.对于面网格，应保证面网格数量少且精度高。对于我的模型，所有域都设置成0.5。

在starccm+中网格划分方法：一般还是几何形状规整的用切割体网格生成器，不规整的用多面体，尤其是流体域应该用多面体更好。

最新还是所有域都可应用多面体，充分发挥STAR CCM+生成多面体网格的优势。

3.目前最适合本模型的体网格（star中设置

面网格模型：

fluid 包面(包面会自动填满缝隙，流体域会不能接触固体与一部分，所以非不要可去除包面）/多面体/棱柱层

但要注意多的是fluid一定要选择根据区域为网格化，为不同区域赋予网格，不然会重复生成一些网格

基础尺寸60mm 厚度1 增长率1.4 层数4 表面尺寸两个都设置1

solid 多面体

基础尺寸100mm

以上设置可以得到如下的网格。

调试许多次，要么不是显示流体域有负体积网格，要么是跑到10步之后不收敛了，曲线疯狂上涨。

本质原因确实是流体域的网格没画好，以后照此修改。

有研究者在fluent中对固体域采用自由六面体网格，流体域采用四面体网格，大部分网格数被分配在流体域单元中。 （此条作为参考

4.浮点溢出相关问题

生成体网格时设置的尺寸比生成面网格的尺寸要细小，结果导致了浮点错误。后来按照和生成面网格尺寸一样的网格尺寸设置，就可以正常仿真了。

ANSA面网格生成问题

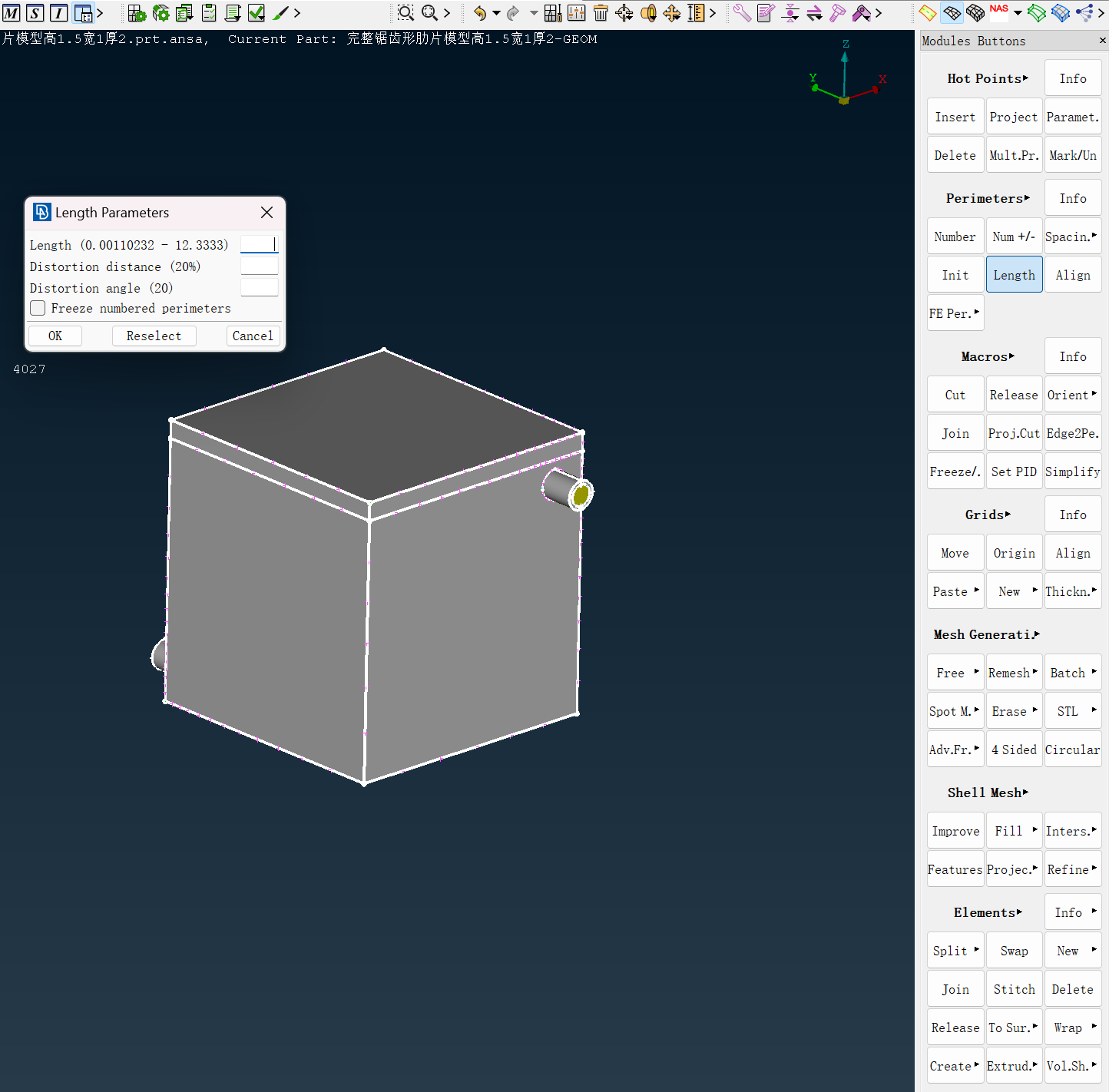

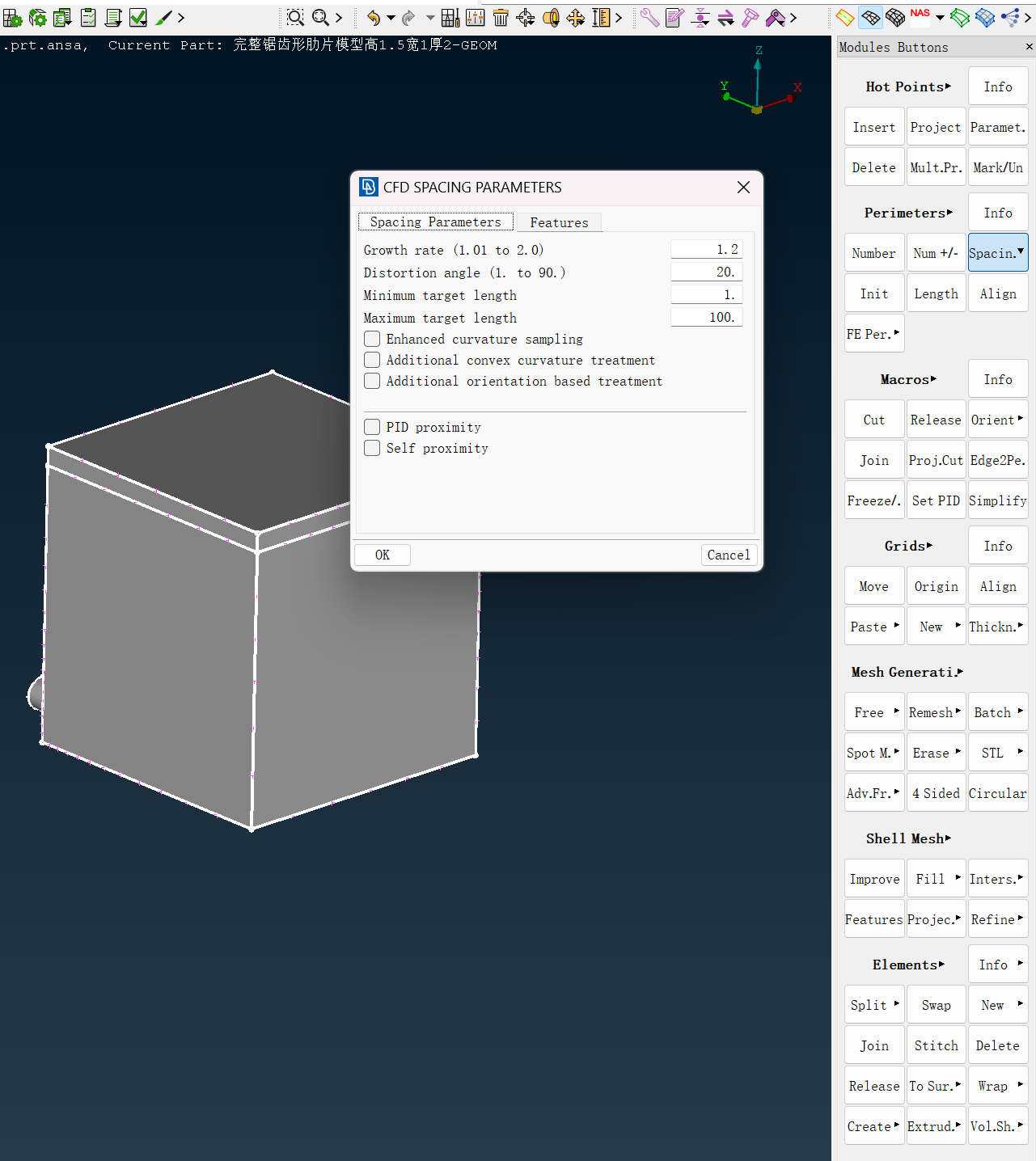

对于局部加密问题，应该首先点击mesh下的preimeters——spacing auto cfd设置最大和最小尺寸（这个需要你自己把握，当然这个功能既可以对全局进行定义也可对单个模型进行定义）——点击length（相当于对基础尺寸进行一个定义），至此可以根据整个模型汇总的弯曲程度进行适当加密。
