平面和三维曲面图相交求交线和画图

一、三维散点图画图

有的时候我们要画一些三维图(曲面图），但图的方程没有，只有一些散点图，想要画这样的图mesh和surf是暂时不行的

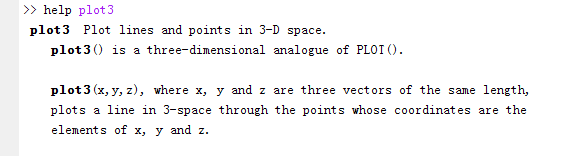

他们要求输入的是矩阵，但我们获得是 x y z这样的一些散点的结合，这时候画图只能用plot3

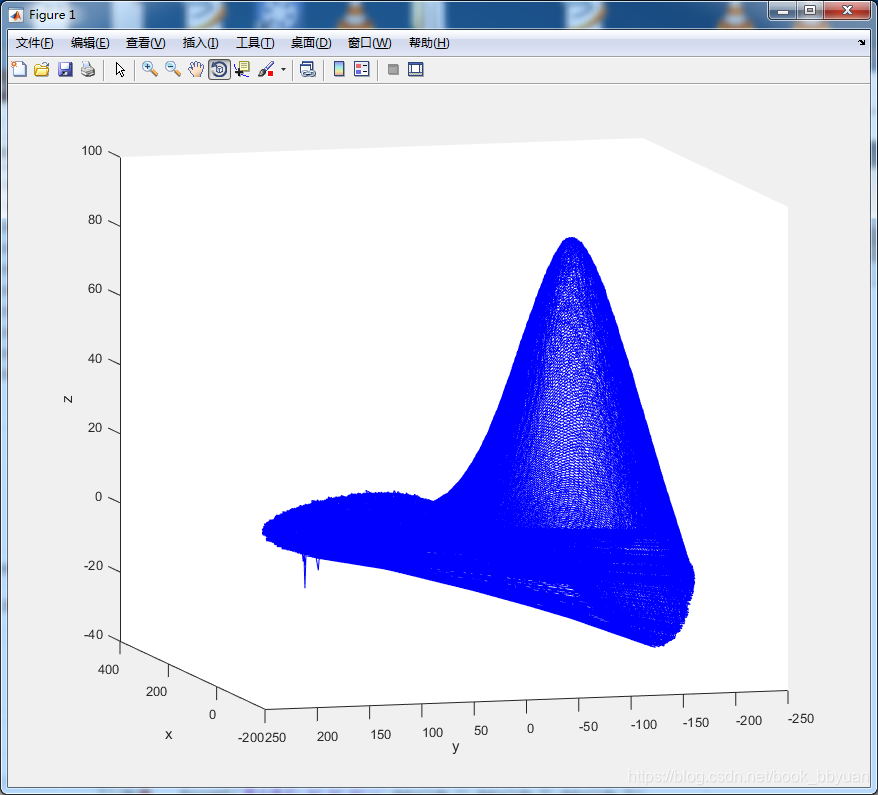

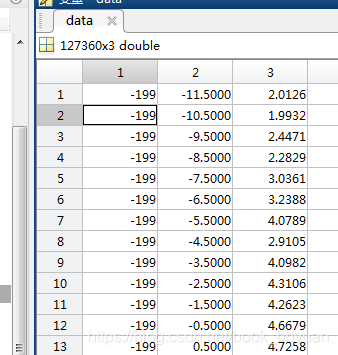

比如我们这些数据和图：

不好意思，具体描述什么物理量暂时不清楚，据说是一个亚/超高斯曲面

现在有个需求，就是要从过 原点 和 过最大值（记为x0，y0，z0） 拉一个平面，对这个三维图进行切割，画出切割出出来的平面和曲面的交线，下面最大值，貌似在12 -90.5

二、Matlab中画透明平面

平面是有三个点决定的（不重叠的三个点），我这里有z轴和一个最大值点，也能确定一个平面（用来做剖面）

我们设定这个剖面的宽和高 分别为w和h

% 设界面高度为h，宽度为w，（根据具体情况定，按理说这个面是无穷大）
w = 300;
h = 120;

seta  = atan2(y0,x0);%使用 atan2函数获得 剖面和xy平面投影交线与x轴的夹角
x1 = x0 - (w/2)* cos(seta);%分别获得这个交线的开始点
y1 = y0 - (w/2)* sin(seta);

x2 = x0 + (w/2)* cos(seta);%终止点
y2 = y0 + (w/2)* sin(seta);

% 剖截面
% 左下 x1,y1,0
% 右下 x2,y2,0
% 右上 x2,y2,h
% 左上 x1,y1,h

使用shape函数来画这个坡面，另外设定一定的透明度

patch([x1,x2,x2,x1],[y1,y2,y2,y1],[0,0,h,h],'w','FaceAlpha',0.4,'FaceColor','m');

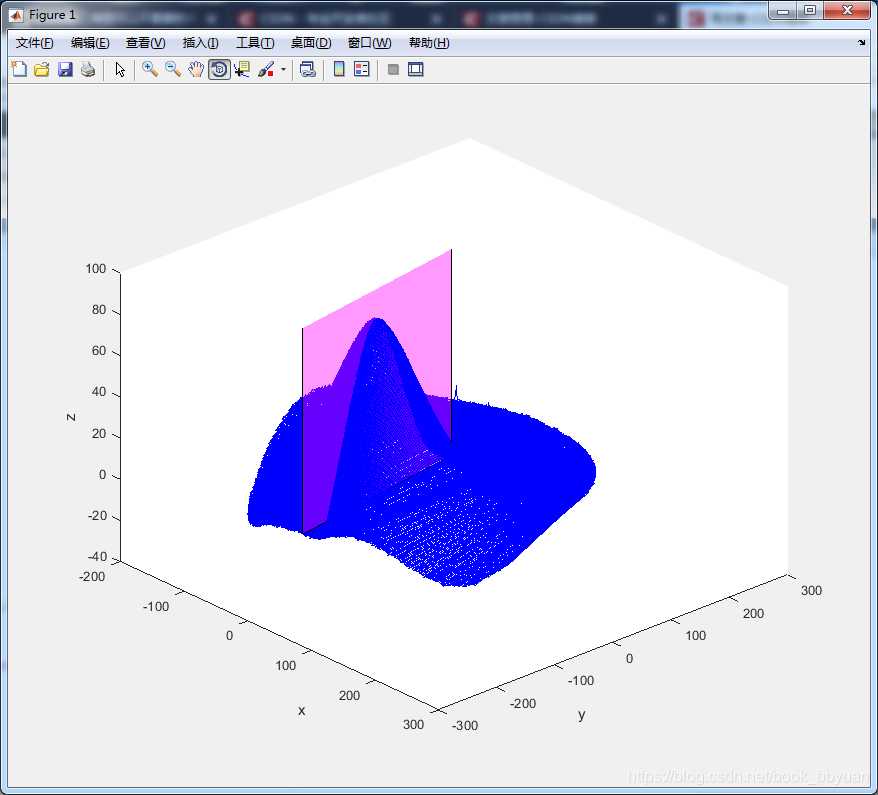

有点样子了，可以适当调整 宽高比，达到16:9的黄金视觉

上面隐约能看到交叠线，但这是matlab画图造成的，并不是我们get到

所谓的get到是，数学上所谓的有某个解析解（方程）或者数值解（一系列数值点），现在没有，只是看到。

三、获得交线

交线实际上是要解方程的，原则上是，满足既在平面上，又在曲面上，然后联立成方程组，然后解方程得到若干个点，连成线。

但现在没方程，尤其是三维曲面，点都是散点，没方程，说不定还得等待拟合呢，所以行不通。

行不通也不能代表不能画，方法就是使用插值

插值的思路就是对 曲面进行二维插值，插值的网格点你选择在剖截面上就行了（满足平面方程）

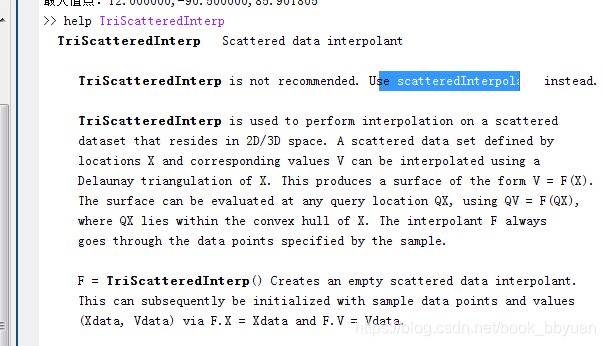

首先我们有这个函数 TriScatteredInterp 这个函数后续可能不支持了

这个函数就是用散点进行插值，完了返回插值方程F ,你再使用 F对grid 上的待插值点求算即可

%插值函数
F = TriScatteredInterp(x,y,z,'linear');

N1 = 500;%保证数量，太少插值效果不好
dx = (Rxmax - Rxmin)/(N1-1);

grid_x = Rxmin:dx:Rxmax;

%网格上的xy点都符合剖截面方程

%构造这样的grid很重要，否则下面的 “解方程”没有根

%高能---->三维曲面只在固定的grid有数值，不是每个地方都能刚好交叉上<--- 高能
grid_y = (y0/x0).*(grid_x-x0)+ y0;

[x_interp,y_interp] = meshgrid(grid_x,grid_y);
z_interp = F(x_interp,y_interp);

得到z_interp就是空间曲线的z

我们把数据挑出来

intersecting_line=[];
for i = 1:N2
    for j=1:N1
        xp = x_interp(i,j);
        yp = y_interp(i,j);
        zp = z_interp(i,j);
        if(abs(yp - ((y0/x0)*(xp-x0)+y0))==0) % 有的时候你并不能拿到刚好落在一起的点，那么你就要调整这个0阈值了
            if (yp > Rymin)&&(yp < Rymax)
                intersecting_line = [intersecting_line;[xp,yp,zp]] ;
            end
        end
    end
end



% 拿出交线来
x_t = intersecting_line(:,1);
y_t = intersecting_line(:,2);
z_t = intersecting_line(:,3);

figure(1)
hold on
plot3(x_t,y_t,z_t,'r','linewidth',5);

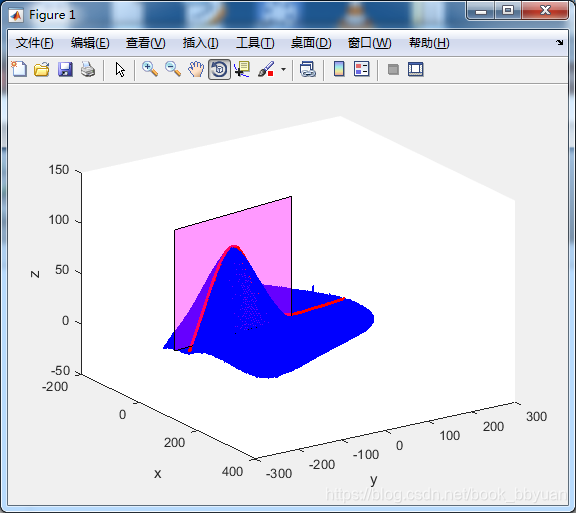

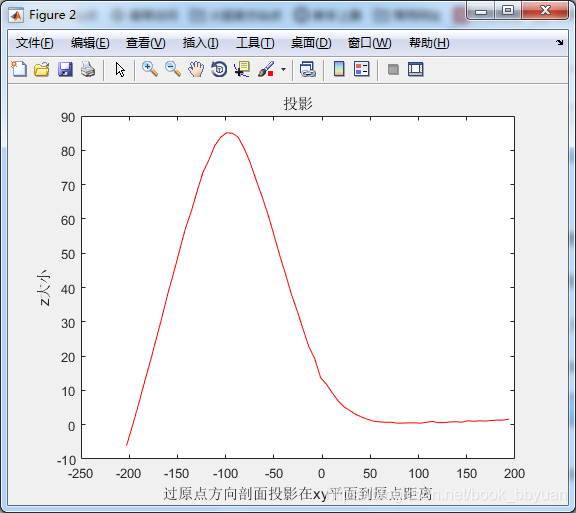

（上图x轴坐标轴是相对值）

结果还不错

三、插值之后再使用mesh或者surf画图

现在插值结果也有了，我们可以使用mesh或者surf画图了

mesh(x_interp,y_interp,z_interp);

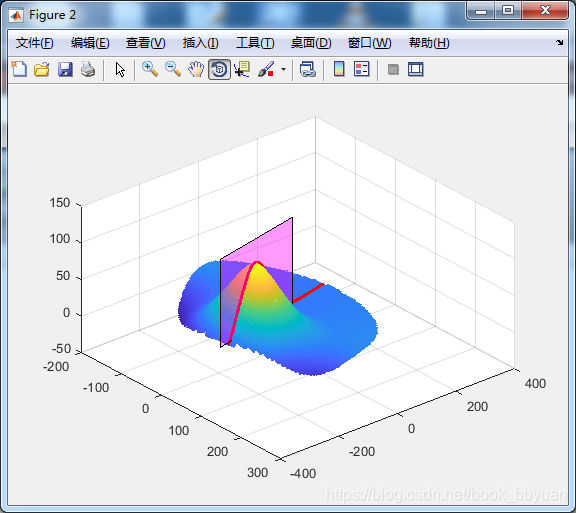

配合上面提到的 patch和plot3，立马得到最终的结果



总结一下：

画空间直线图 plot3

画曲面 mesh，surf

2D3D插值，TriScatteredInterp

有个疑问留给大家，上面二维插值的时候，能不能用interp2做插值？为什么？
