三维曲线
plot3函数
plot3(x, y, z) 其中，参数x、y、z组成一组曲线的坐标。
若 x , y, z 是等长行向量，则根据向量的位置确定坐标， 如 (x1, y1, z1)

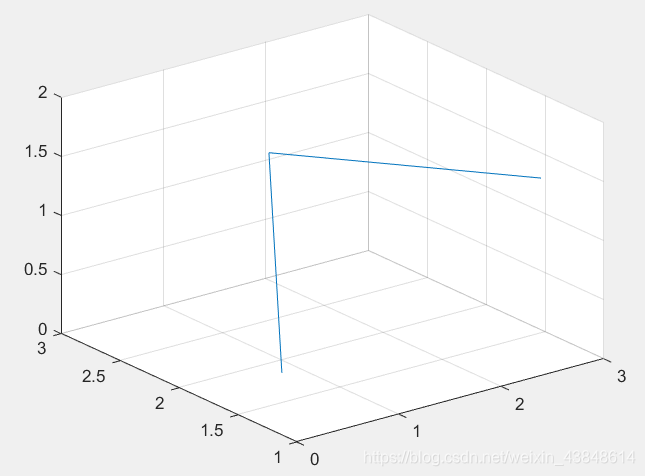

x=[0.2, 1.8, 2.5];
y=[1.3, 2.8, 1.1];
z=[0.4, 1.2, 1.6];
plot3(x, y, z)
grid on
axis([0, 3, 1, 3, 0, 2])
plot3(x,y,z)函数参数的变化形式
（1）参数 X、Y、Z是同型矩阵时，以 X、Y、Z对应列元素绘制曲线， 曲线条数等于矩阵列数。
(2) 参数 X、Y、Z中有向量，也有矩阵时，向量的长度应与矩阵相符。

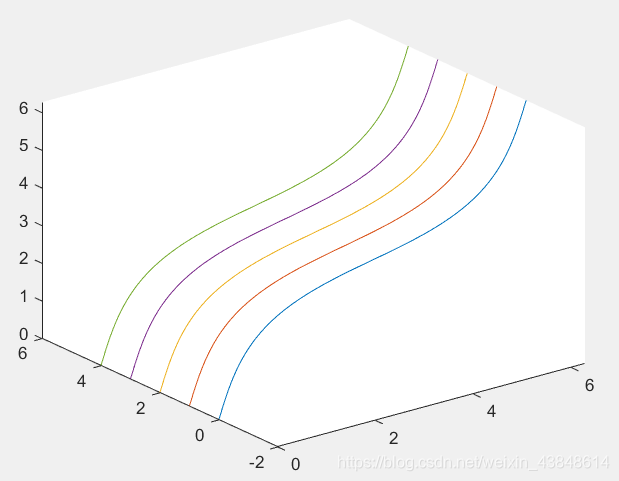

t=0:0.01:2*pi;
t=t';
x=[t, t, t, t, t];
y=[sin(t), sin(t)+1, sin(t)+2, sin(t)+3, sin(t)+4];
z=x;
plot3(x,y,z)
% 这个例子也可以采用以下代码实现。
t=0:0.01:2*pi;
x=t;
y=[sin(t); sin(t)+1; sin(t)+2; sin(t)+3; sin(t)+4];
z=x;
plot3(x,y,z)

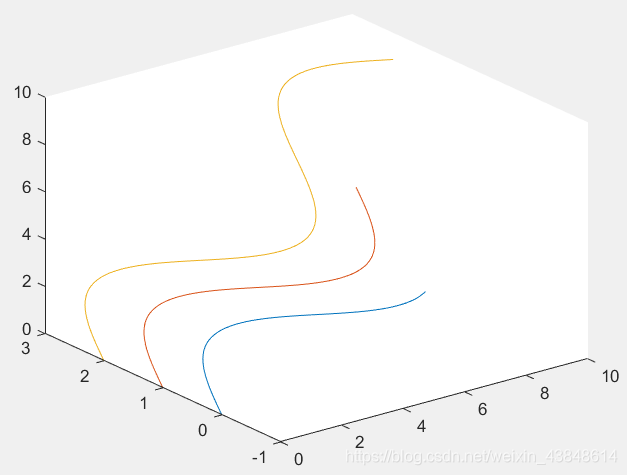

（3）含多组输入参数的plot3函数
plot3(x1, y1, z1, x2, y2, z2, …, xn, yn, zn)
每一组x、y、z向量构成一组数据点的坐标，绘制一条曲线。
t1=0:0.01:1.5*pi;
t2=0:0.01:2*pi;
t3=0:0.01:3*pi;
plot3(t1,sin(t1),t1, t2,sin(t2)+1,t2, t3,sin(t3)+2,t3)
含选项的plot3函数
plot3(x, y, z, 选项)
选项用于指定曲线的线型、颜色和数据点标记。

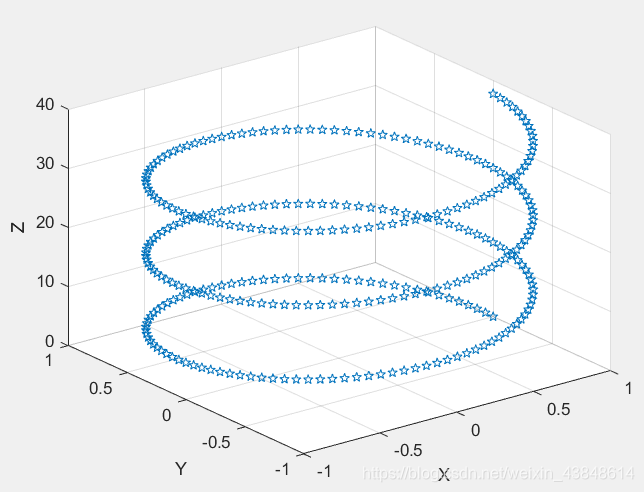

t=0:pi/50:6*pi;
x=cos(t);
y=sin(t);
z=2*t;
plot3(x,y,z,'p')
xlabel('X'),ylabel('Y'),zlabel('Z');
grid on
fplot3函数
fplot3(funx, funy, funz, tlims)
其中，funx、funy、funz代表定义曲线x、y、z坐标的函数，通 常采用函数句柄的形式。tlims为参数函数自变量的取值范围，用二元向量[tmin, tmax]描述，默认为[-5, 5]。

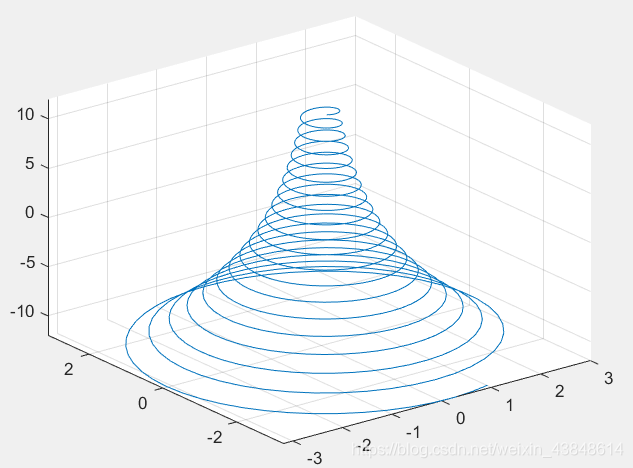

xt = @(t) exp(-t/10).*sin(5*t);
yt = @(t) exp(-t/10).*cos(5*t);
zt = @(t) t;
fplot3(xt, yt, zt, [-12, 12])
三维曲面
(一)、平面网格数据的生成
(1) 利用矩阵运算生成。
x = 2:6;
y = (3:8)';
X = ones(size(y))*x;% 列向量在前，行向量在后生成矩阵
Y = y*ones(size(x));
(2) 利用meshgrid函数生成。
[X,Y]=meshgrid(x,y);
其中，参数x、y为向量，存储网格点坐标的X、Y为矩阵。
x = 2:1:6;
y = (3:1:8)';
[X, Y] = meshgrid(x, y);
第3行命令生成的网格坐标矩阵X、Y与方法(1)得到的相同。
% 绘制空间曲线.
x = 2:6;
y = (3:8)';
[X, Y] = meshgrid(x, y);
Z = randn(size(X));
plot3(X,Y,Z)
grid on;
注： 上述 X， Y， Z， 为同型矩阵，按列画曲线， 曲线条数等于列数
(二)、绘制三维曲面的函数
(1) mesh函数和surf函数
mesh(x, y, z, c) 三维网格图
surf(x, y, z, c) 三维曲面图
一般 x，y， z 一般为同型矩阵，其中，x、y是网格坐标矩阵，z是网格点上的高度矩阵，c 用于指定在不同高度下的曲面颜色。c 省略时，颜色的设定正比于图形的高度。

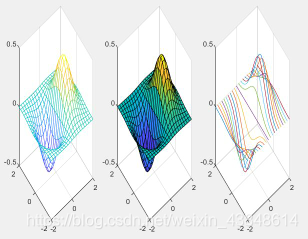

% 绘制三维曲面图。
t = -2:0.2:2;
[X, Y] = meshgrid(t);
Z = X .* exp(-X.^2 - Y.^2);
subplot(1,3,1)
mesh(X,Y,Z);
subplot(1,3,2)
surf(X,Y,Z);
subplot(1,3,3)
plot3(X,Y,Z);
grid on
mesh函数和surf函数的其他调用格式：
mesh(z, c)
surf(z, c)
当x、y省略时，z矩阵的第2维下标当作x轴坐标，z矩阵的第1维下标当作y轴坐标。

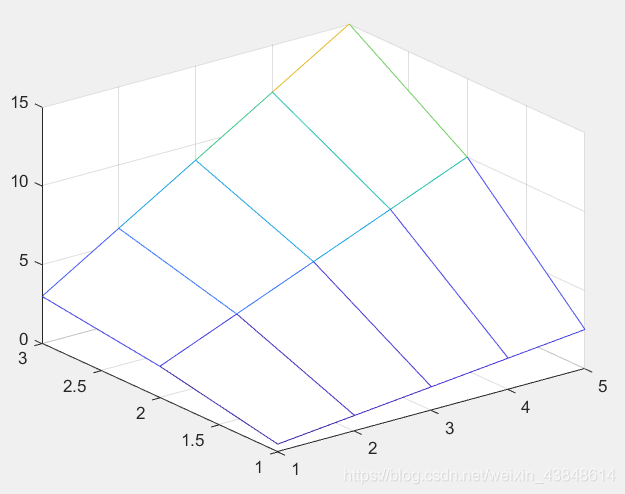

t = 1:5;
z= [0.5*t; 2*t; 3*t];
mesh(z);
(2) meshc, meshz, surfc, surfl
带等高线的三维网格曲面函数meshc
带底座的三维网格曲面函数meshz
具有等高线的曲面函数surfc
具有光照效果的曲面函数surfl

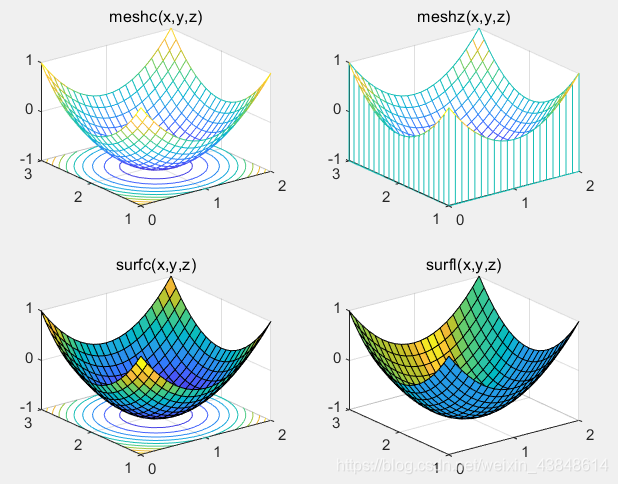

例、 用4种方式绘制函数=(−1)2+(−2)2−1的曲面图。其中，x∈[0,2]，y∈[1,3].
[x,y]=meshgrid(0:0.1:2,1:0.1:3);
z=(x-1).^2+(y-2).^2-1;
subplot(2,2,1);
meshc(x,y,z);title('meshc(x,y,z)')
subplot(2,2,2);
meshz(x,y,z);title('meshz(x,y,z)')
subplot(2,2,3);
surfc(x,y,z);title('surfc(x,y,z)')
subplot(2,2,4);
surfl(x,y,z); title('surfl(x,y,z)')

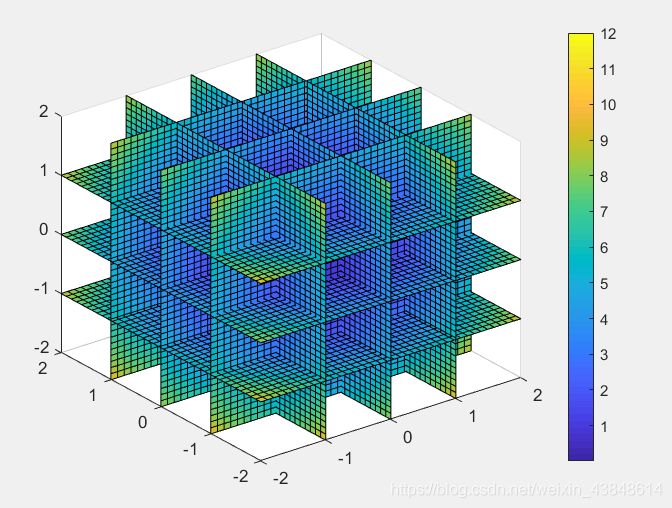

例： X^2+ Y^2 + Z^2
clc,clear;
x = linspace(-2, 2, 40); %等间隔分割点
y = x;
z = x;
[X, Y, Z] = meshgrid(x, y, z); % 网格点化
w = X.^2 + Y.^2 + Z.^2; % 函数
slice(X, Y, Z, w, [-1, 0, 1], [-1, 0, 1], [-1, 0, 1]) %切片画图
colorbar % 颜色条
标准三维曲面
sphere函数, cylinder函数
（1）sphere函数 [x,y,z]=sphere(n)
产生3个(n+1)阶的方阵，采用这3个矩阵可以绘制出圆心位于原点、半径为1的单位球体。
（2）cylinder函数 [x,y,z]=cylinder(R, n)
其中，参数R是一个向量，存放柱面各个等间隔高度上的半径， n表示在圆柱圆周上有n个间隔点，默认有20个间隔点。

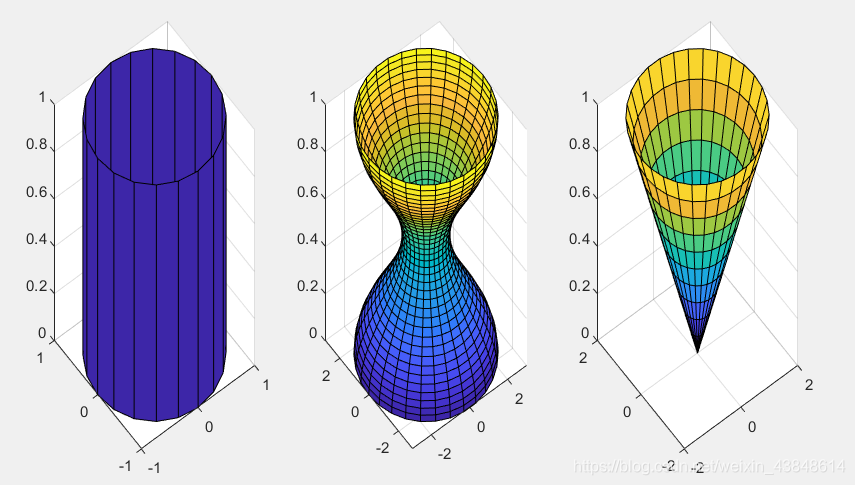

用cylinder函数分别绘制柱面、花瓶和圆锥面。
subplot(1,3,1);
[x,y,z]=cylinder;
surf(x,y,z);
subplot(1,3,2);
t=linspace(0,2*pi,40);
[x,y,z]= cylinder(2+cos(t),30);
surf(x,y,z);
subplot(1,3,3);
[x,y,z]= cylinder(0:0.2:2,30);
surf(x,y,z);
例 用cylinder函数绘制两个相互垂直且直径相等的圆柱面的相交图形。
[x,y,z]= cylinder(1,60);
z=[-1*z(2,:);z(2,:)];
surf(x,y,z)
hold on
surf(y,z,x)
axis equal

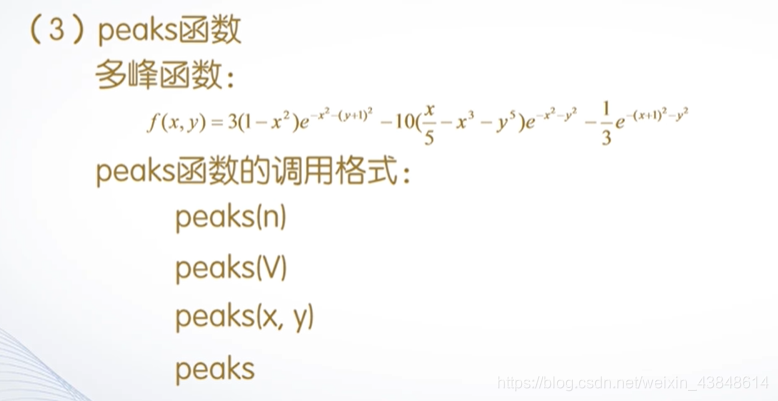

peaks函数
peaks(n)
peaks(V)
peaks(x,y)
peaks
p1=peaks(10);
p2=peaks;
p3=peaks(-3:0.2:3);
[x,y]=meshgrid(-2:0.1:2, 0:0.1:5);
p4=peaks(x,y);
peaks 函数的返回值，可以作为 mesh 等三维函数的参数
p1=peaks(10); x和y方向将区间 [-3, 3] 等分为9份，生成10阶方阵
p2=peaks; 生成一个一个49阶的方阵
p3=peaks(-3:0.2:3); 一个与31个元素的行向量，生成一个31阶方阵
p4=peaks(x,y); 两个同型矩阵，将生成一个与 x y 同型的矩阵
参数方程的绘制
fmesh函数和fsurf函数
由三个参数方程，参数方程有两个自变量
用于绘制参数方程定义的曲面
fsurf(funx, funy, funz, uvlims)
fmesh(funx, funy, funz, uvlims)
其中，funx、funy、funz代表定义曲面x、y、z坐标的函数，通常采用函数句柄的形式。uvlims为funx、funy和funz的自变量的取值范围，用4元向量[umin, umax, vmin, vmax]描述 ，默认为[-5, 5, -5, 5]。

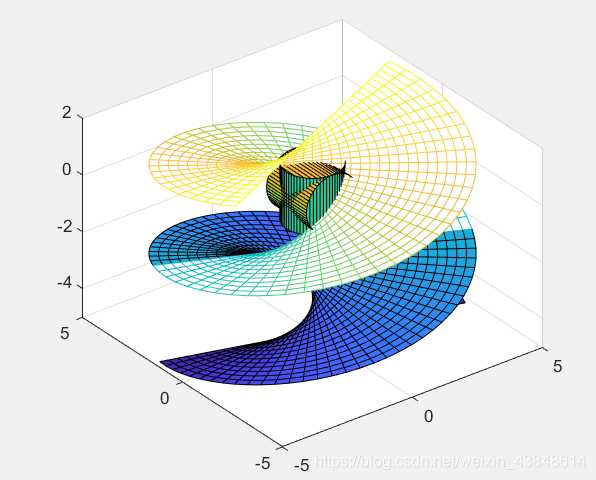

%例6 绘制螺旋曲面。
funx = @(u,v) u.*sin(v);
funy = @(u,v) -u.*cos(v);
funz = @(u,v) v;
fsurf(funx,funy,funz,[-5 5 -5 -2])
hold on
fmesh(funx,funy,funz,[-5 5 -2 2])
hold off

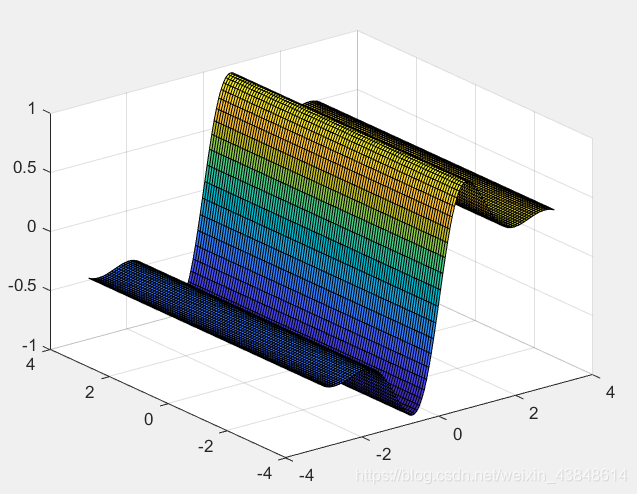

例、绘制三维曲面图z=sin(x+sin y)-x/10。
x = linspace(-3,3);
y = linspace(-4,4);
[X,Y] = meshgrid(x,y);
z = sin(x+sin(y))-x./10;
disp(z);
disp(size(x));
disp(size(y));
disp(size(X));
disp(size(z));
Z = ones(100, 100).*z;
disp(size(Z))
surf(X,Y,Z)
图形修饰处理
视点处理 色彩处理 图形的裁剪处理
view命令用来控制三维图形的观察点和视角，它的使用格式如下：
调用格式 说明
view(az,el) 给三维空间图形设置观察点的方位角az与仰角el
view([az,el]) 同上
view([x,y,z]) 将点(x,y,z)设置为视点
view(2) 设置默认的二维形式视点，其中az = 0,el = 90,即从z轴上方观看
view(3) 设置默认的三维形式视点，其中az = -37.5, ell = 30
view(T) 根据转换矩阵T设置视点，其中T为4*4阶的矩阵，如同用命令viewmtx生成的透视转换矩阵一样（注意：在2014版本中，这条命令好像没了）
[az,el]=view 返回当前的方位角az与仰角el
T = view 返回当前的4*4阶的转换矩阵T
方位角az与仰角el为这样两个旋转角度：作一通过视点与z轴的平面，则该平面与x-y平面有一交线，该交线与y轴的反方向的、换逆时针方向(从z轴的方向观察）计算的、单位为度的夹角，就是观察点的方位角az；若角度为负值，则按顺时针方向计算。在通过视点与z轴的平面上，用一直线连接视点与坐标原点，该直线与x-y平面的夹角就是观察点的仰角el;若仰角为负值，则观察点转换到曲面下面：
https://blog.csdn.net/seamanj/article/details/35790359
（一）视点处理

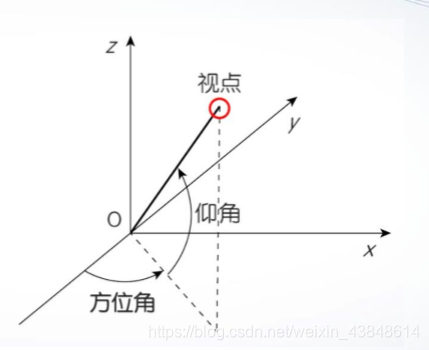

方位角：视点与原点连线在xy平面上的投影与y轴负方向形成的角度，正值表示逆时针，负值表示顺时针。
仰角：视点与原点连线与xy平面的夹角，正值表示视点在xy平面上方，负值表示视点在xy平面下方。
（1）view函数的基本用法
view(az,el)
其中，az为方位角，el为仰角。系统默认的视点定义为
方位角-37.5°，仰角30°。
[x,y]=meshgrid(0:0.1:2, 1:0.1:3);
z=(x-1).^2+(y-2).^2-1;
subplot(2,2,1); mesh(x,y,z)
title('方位角=-37.5{\circ},仰角=30{\circ}')
subplot(2,2,2); mesh(x,y,z)
view(0,90);title('方位角=0{\circ},仰角=90{\circ}')
subplot(2,2,3); mesh(x,y,z)
view(90,0); title('方位角=90{\circ},仰角=0{\circ}')
subplot(2,2,4); mesh(x,y,z)
view(-45,-60); title('方位角=-45{\circ},仰角=-60{\circ}')
（2）view函数的其他用法
view(x,y,z) 视为 在笛卡尔坐标系中的位置
view(2)从二维平面观察图形，即方位角为0度，仰角为90度
view(3)从三维空间观察图形视点采用默认方位角和仰角
（二）色彩处理

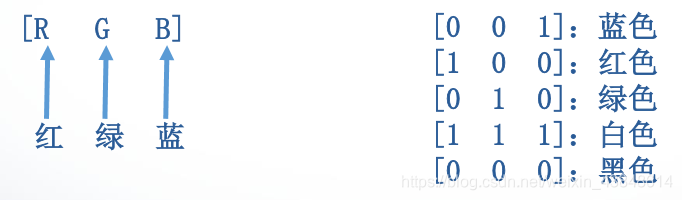

（1）颜色的向量表示
向量元素在[0，1]范围内取值，3个元素依次表示红、绿、蓝3种颜色的
相对亮度，称为RGB三元组。

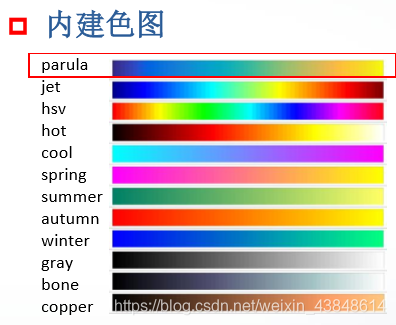

（2）色图（Colormap）
色图矩阵
cmap = colormap(parula(5))
cmap = 0.2081 0.1663 0.5292
0.0795 0.5159 0.8328
0.1986 0.7214 0.6310
0.8266 0.7320 0.3464
0.9763 0.9831 0.0538
指定当前图形使用的色图
colormap cmapname
colormap(cmap)

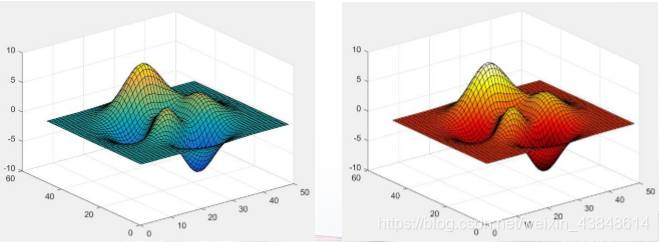

surf(peaks)
colormap hot
创建色图矩阵
色图矩阵的每一行是RGB三元组。可以自定义色图矩阵，也可以 调用MATLAB提供的函数来定义色图矩阵。

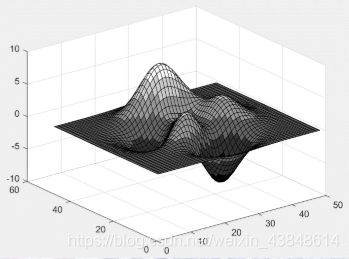

例2 创建一个灰色系列色图矩阵。
% cmap=gray(6);
c = [0, 0.2, 0.4, 0.6, 0.8, 1.0]';
cmap = [c, c, c];
surf(peaks)
colormap(cmap)
三维图形表面的着色
用shading函数来改变着色方式。

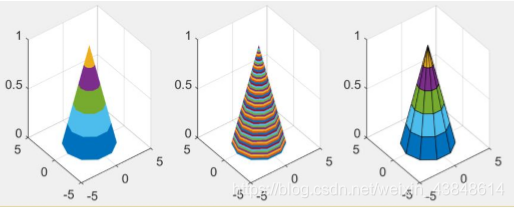

例、使用同一色图，以不同着色方式绘制圆锥体。
[x,y,z]= cylinder(pi:-pi/5:0,10);
colormap(lines);
subplot(1,3,1);
surf(x,y,z);
shading flat subplot(1,3,2);
surf(x,y,z);
shading interp subplot(1,3,3);
surf(x,y,z);
（三）、图形的裁剪处理
将图形中需要裁剪部分对应的函数值设置成NaN，这样在绘制图形时，函数值为NaN的部分将不显示出来，从而达到对图形进行裁剪的目的。
例、 绘制3/4圆
t = linspace(0,2*pi,100);
x = sin(t);
y = cos(t);
p = y > 0.5;
y(p)= NaN;
plot(x,y)
axis([-1.1,1.1,-1.1,1.1])
axis square
grid on

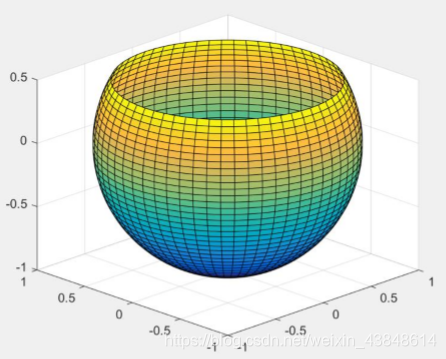

例、绘制3/4球面
[X, Y, Z] = sphere(60);
p = Z>0.5; Z(p) = NaN;
surf(X, Y, Z)
axis([-1, 1, -1, 1, -1, 1])
axis equal
view(-45, 20)
在选择多个变量时，要按住ctrl键，如我们同时选择d0av,d0sum两个变量，我们需要作出两个变量之间的对应关系的折线图
先选中的为横坐标，后选中的为纵坐标
