剖切出图是三维设计平台核心功能之一,它能够按照一定的剖切方向展示图形内部构造,是表达设计人员设计意图的重要手段。剖切出图一般应用于工程设计和机械零件设计,运用剖切平面操作将物体或多个物体切开,移去介于观察者和剖切平面之间的部分,对于剩余的部分向投影面所做的正投影图。优势是以图形的方式显示被剖实体的立体分布和垂直结构情况,便于阅图者直观了解整体工程概况或局部详细做法。

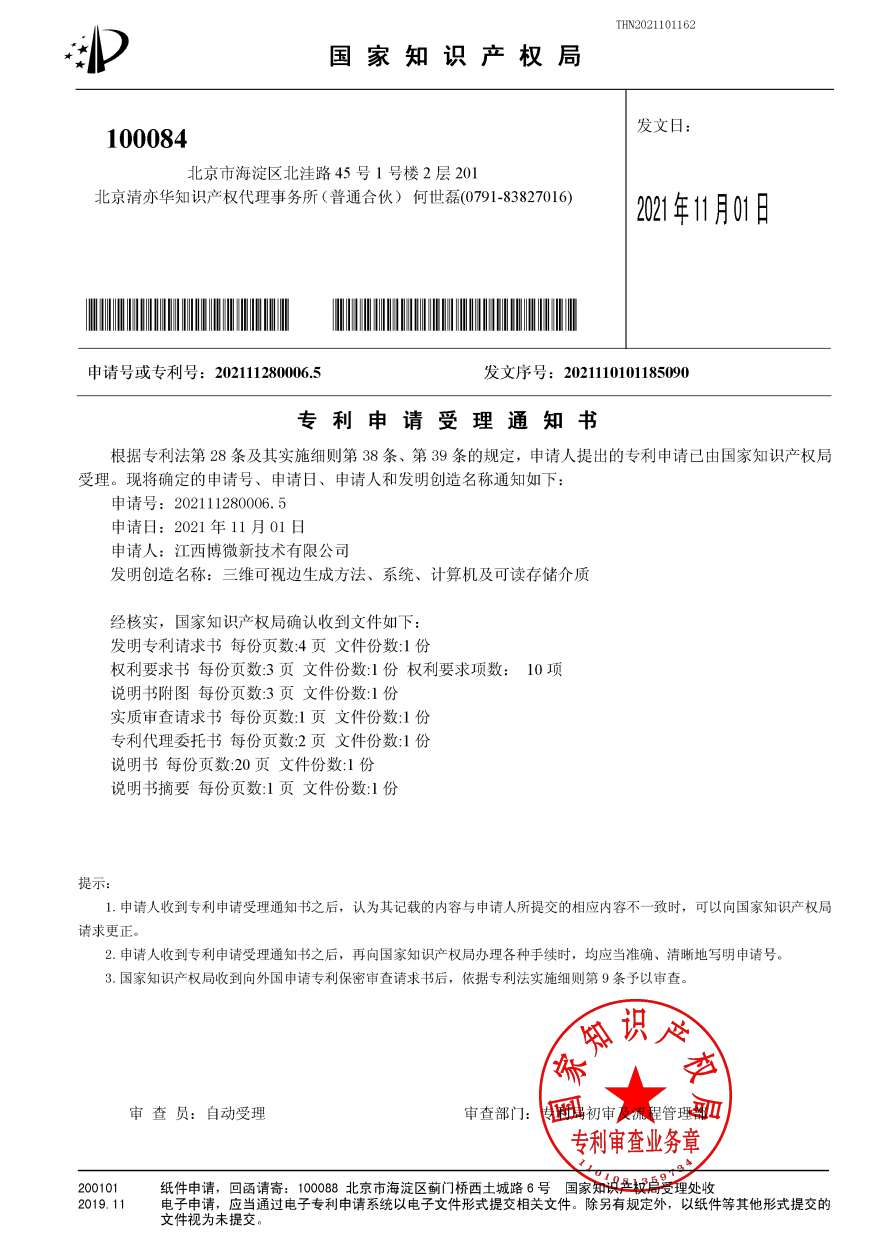

D3Station平台经过多年潜心研究,研发出从三维视图内抽取图形二维表达手段,自创三维可视边的消隐技术,申请相关专利(已受理,专利号:202111280006.5)。可实现从三维模型到三维场景内快速创建立面视图、剖面视图和详图,为三维正向设计提供技术支撑。
核心技术点
