【单片机毕业设计2-基于stm32c8t6的智能台灯系统】

---

前言

🔥这里是小殷学长，单片机毕业设计篇2 基于stm32的智能台灯系统
🧿创作不易，拒绝白嫖（可私）

---

一、功能介绍

------------------------------------------智能台灯系统-----------------------------------------
1.按键进行模式的切换 以及亮度调节 定时时间设置 和实时时间设置 报警距离和有效距离设置
2.光敏自动调节灯光亮度
3.定时模式 显示时间 到时自动熄灭
4.设置当前时间 进行实时显示
5.蓝牙和语音与其他模式互不影响
6.超声波感应到人则打开灯光 如果距离过近则蜂鸣器报警提示
8.学习时长（久坐）提醒功能 可通过按键改变时间

---

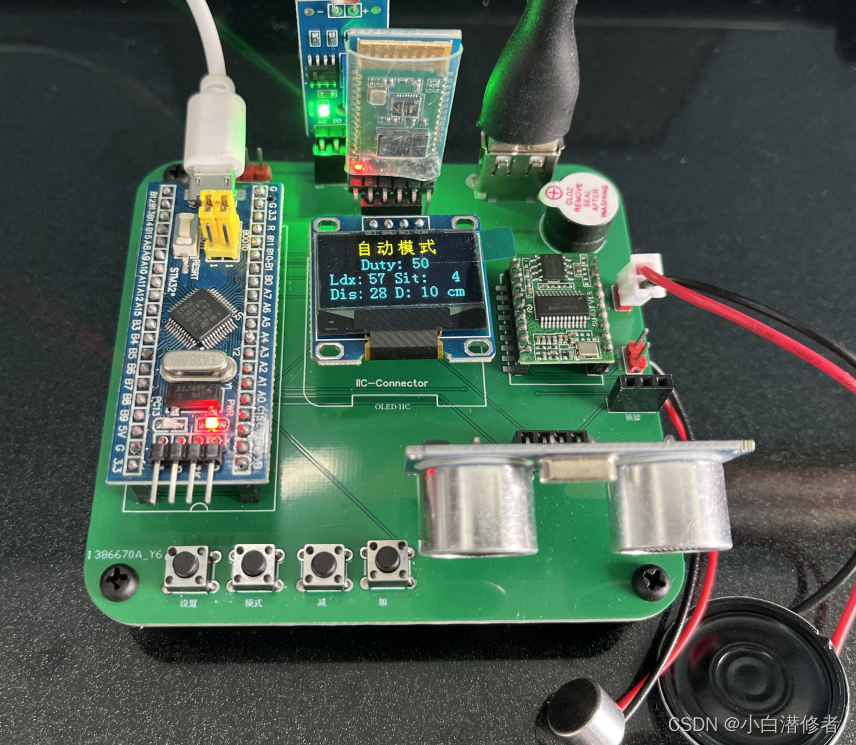

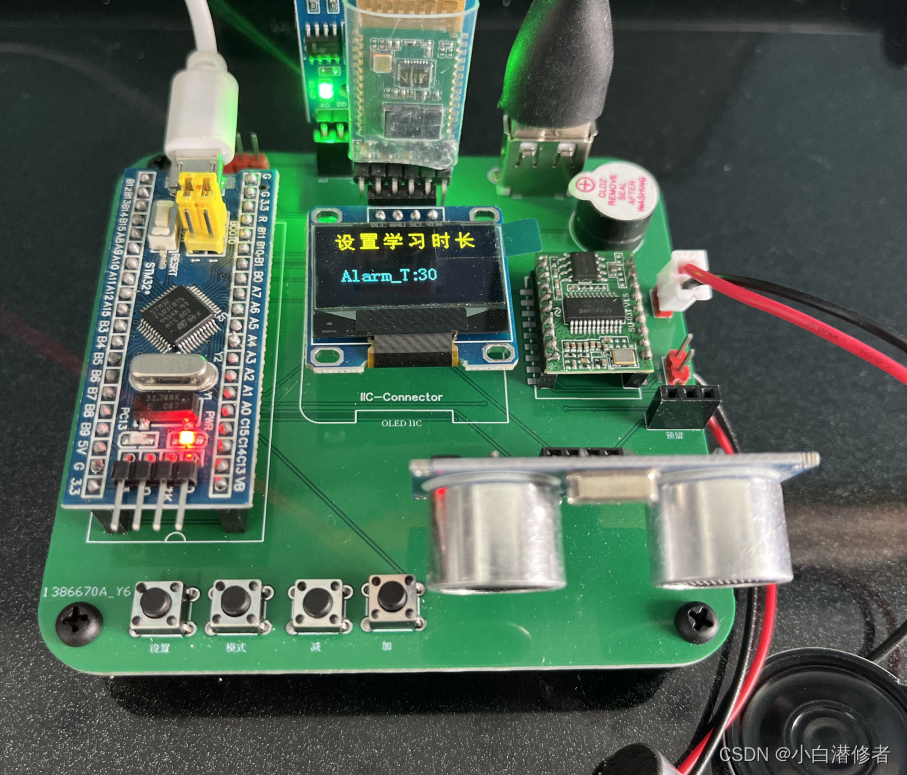

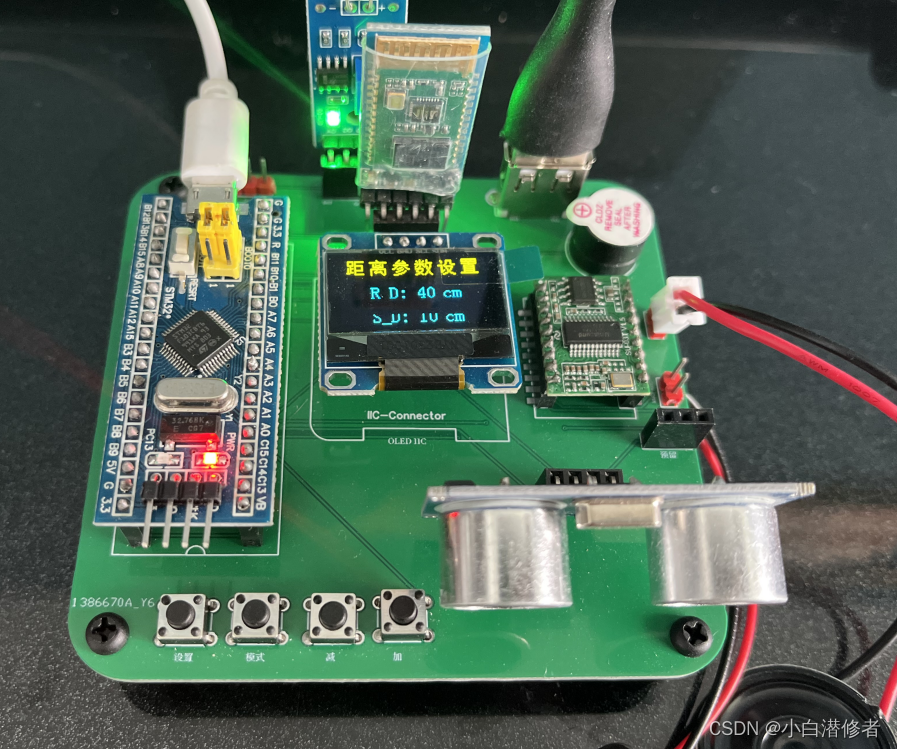

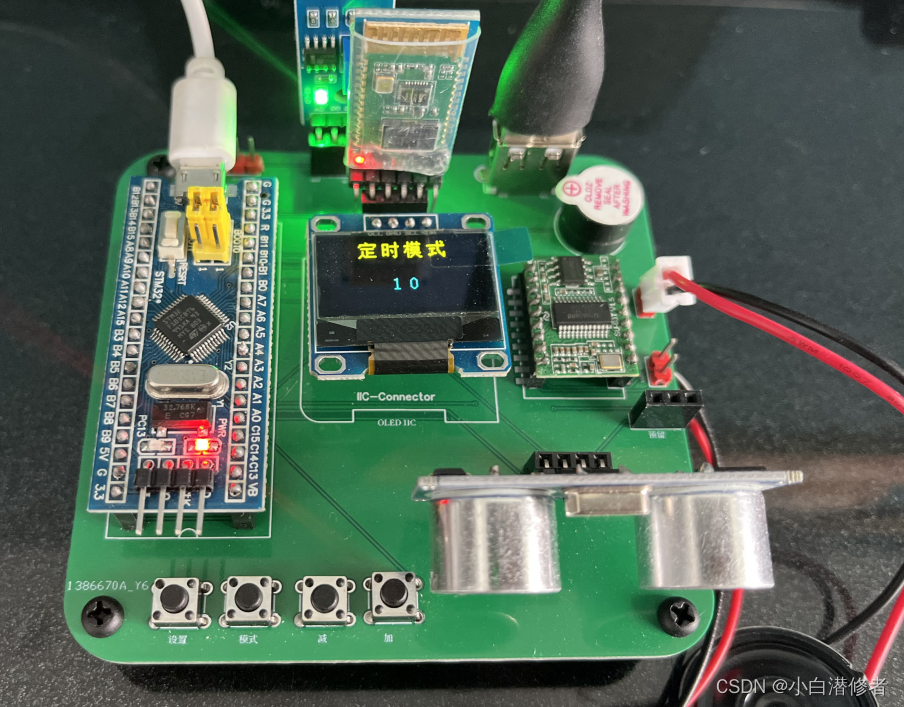

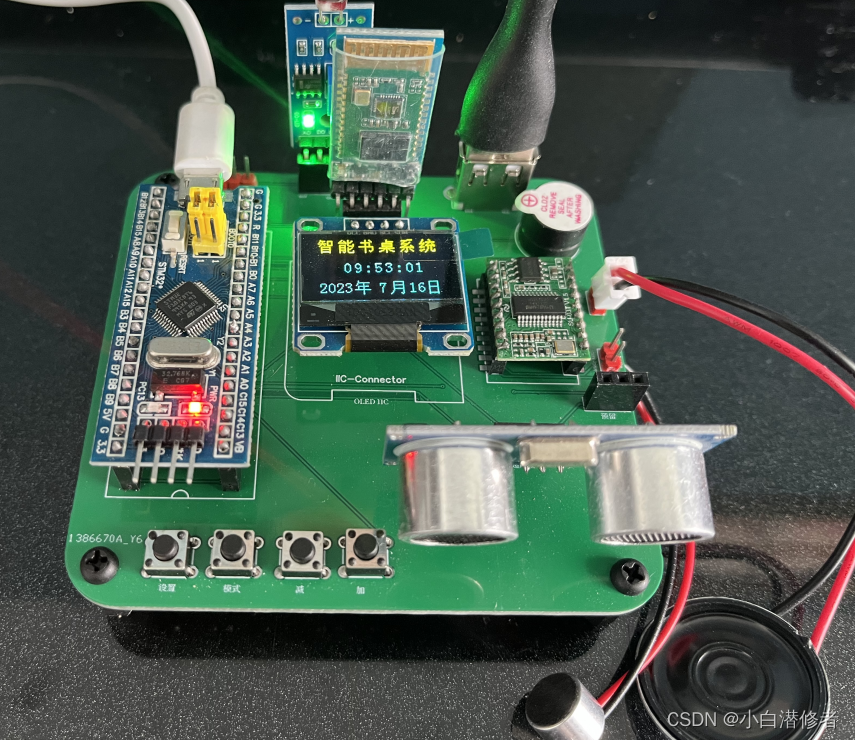

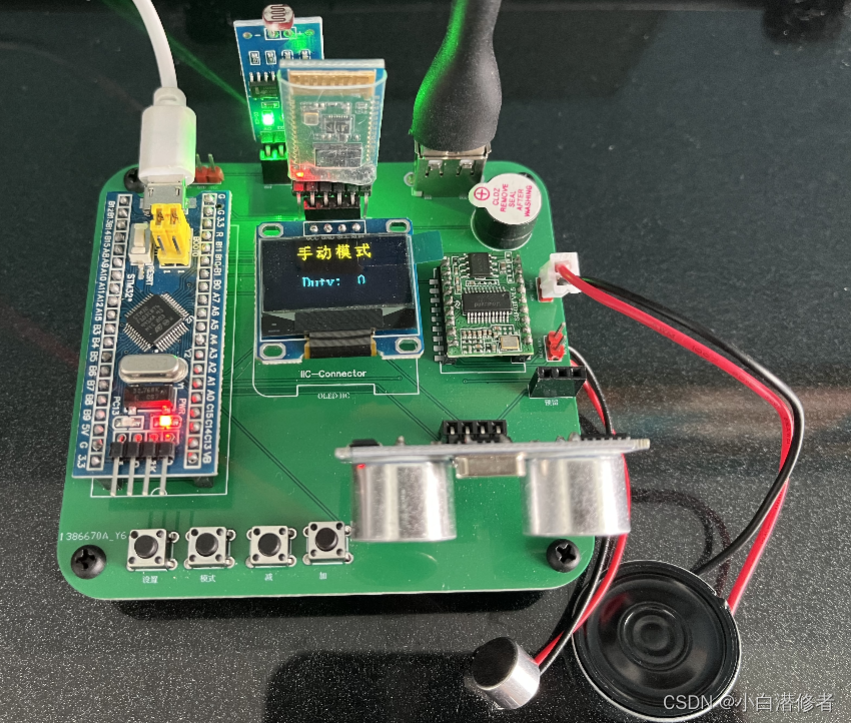

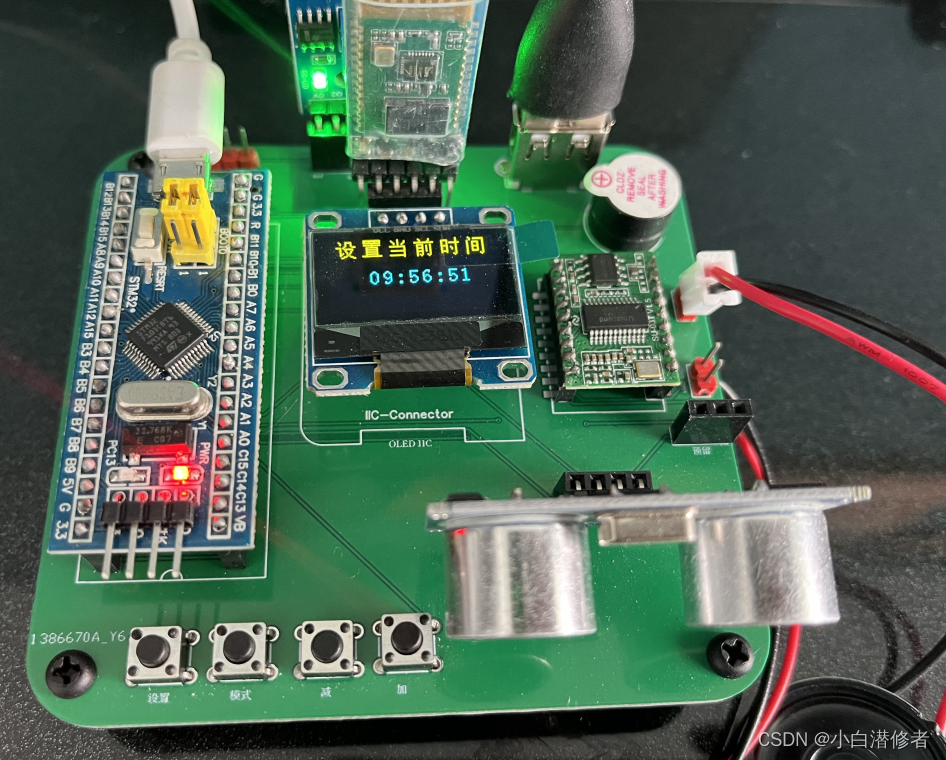

🔥 实物展示

二、硬件部分

下面为该毕设中所用到的相关硬件说明，具体参数不做细节描述

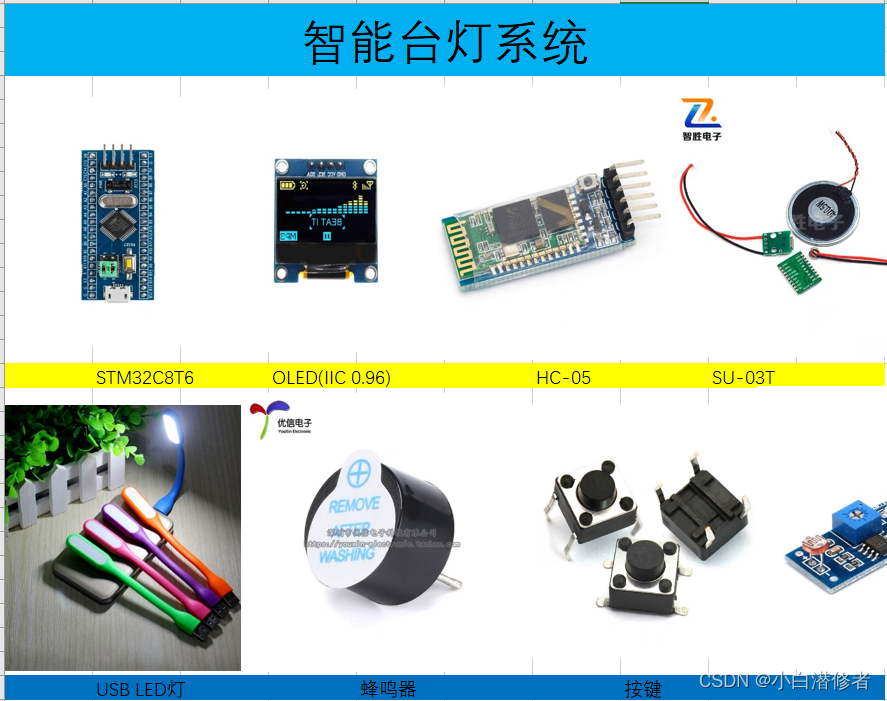

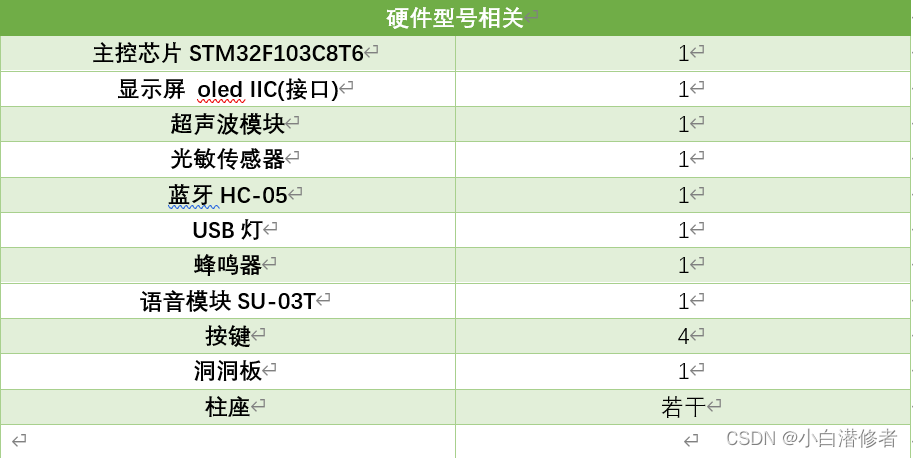

硬件材料

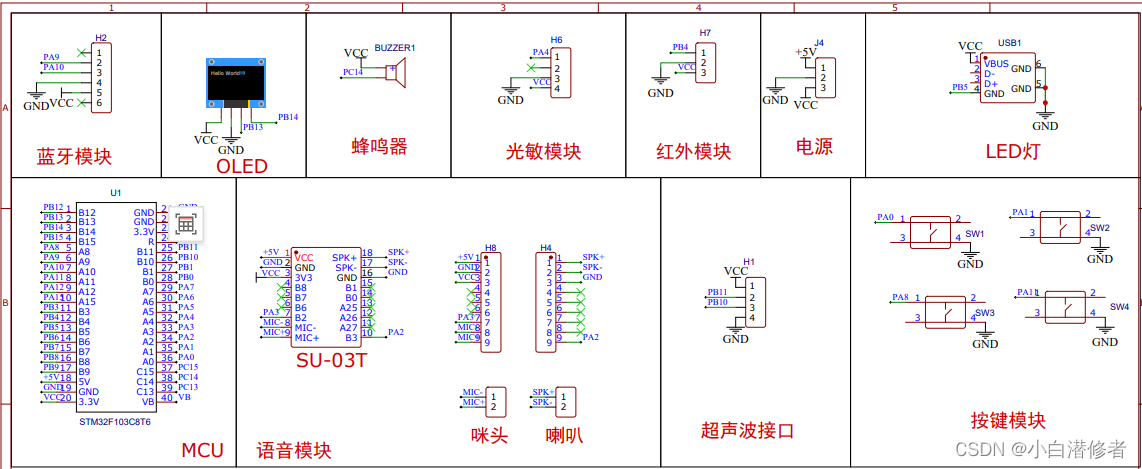

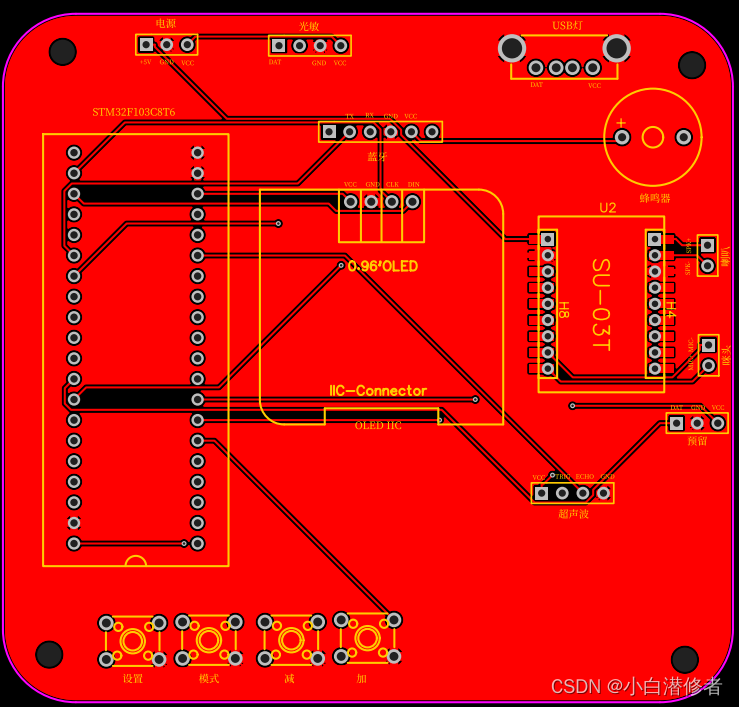

PCB和原理图

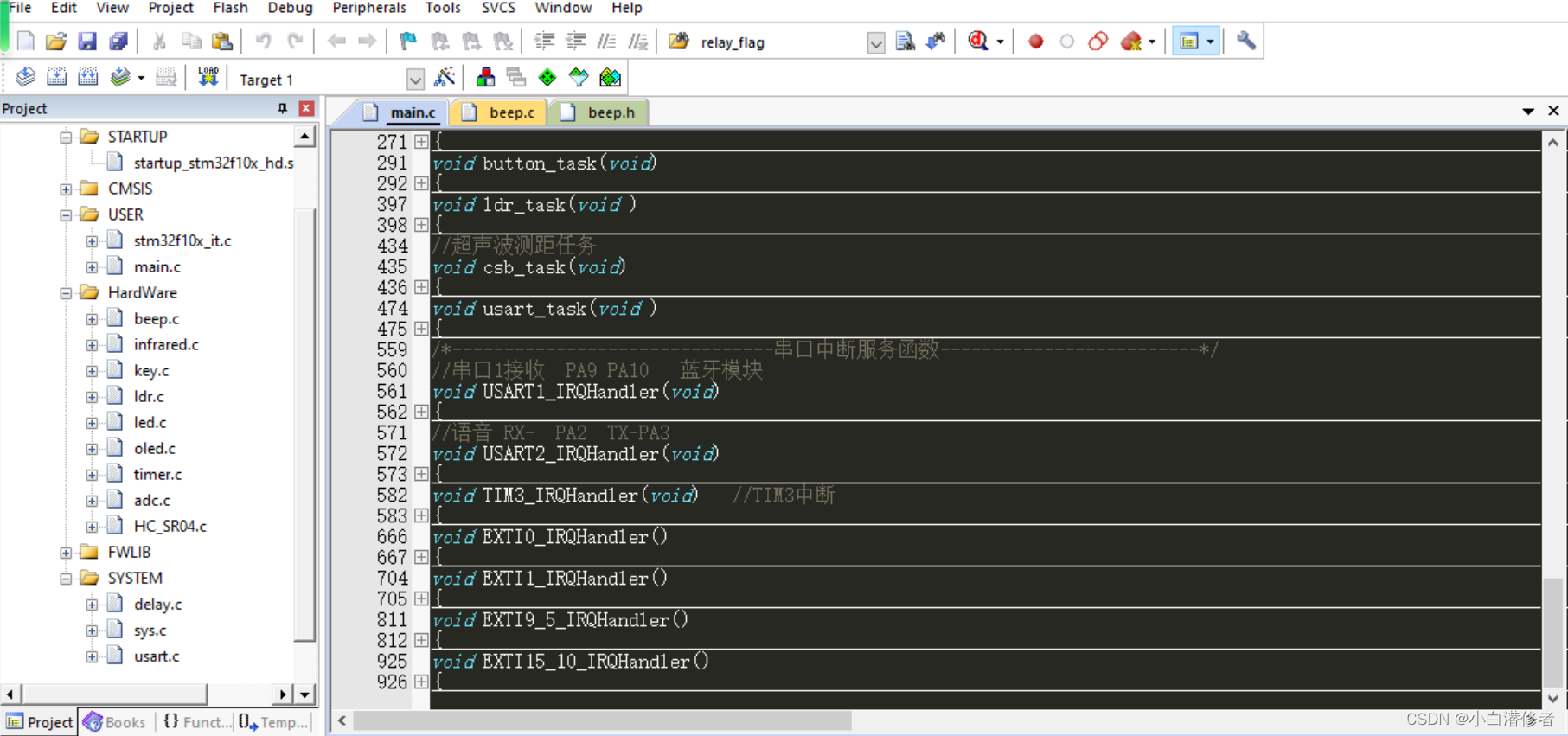

三、软件部分

main.c部分代码

int main(void)
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);//设置系统中断优先级分组4
	delay_init();	    			     	 //延时函数初始化
	Init_Usart();					         //初始化串口
	LED_Init();		  					     //初始化LED
	Exit_Init();                             //按键外部中断控制
	Buzzer_GPIO_Init();                      //蜂鸣器初始化
	Lsens_Init();                            //光敏初始化
	TIM3_PWM_Init();                         //定时器初始
    HC_SR04_init();                          //超声波初始化
	OLED_Init();			                //初始化OLED
	OLED_Clear(0);
	Init_interface(); 						 //初始化界面只显示一次
	printf("===============HardWare Init Finished============\r\n");
	Buzzer_Voice();
	Buzzer_Voice();
  while(1)
	{
		interface_task(work_mode);                //界面切换处理
		ldr_task();                              //光敏处理任务
	    csb_task();                              //红外处理任务
		clock_Action();                          //定时处理任务
		usart_task();	                           //串口处理任务
		TIM_SetCompare2(TIM3,100-current_duty);
	}
}

void interface_task(unsigned char interface)
{
	static unsigned char temp_interface = 0; //临时缓存当这次值和上次不同时进行清屏处理
	if(temp_interface != interface)
	{
		delay_ms(500);
		OLED_Clear(0);
	}
	temp_interface = interface;
	switch(interface)
	{
		case 0:Init_interface();break;     //初始化界面
		case 1:KEY_Display();break;        //手动模式显示
		case 2:LDR_Display();break;        //自动模式显示
		case 3:Time_Display();break;       //定时模式显示
		case 4:Interface_SetT();break;     //设置当前时间显示
		case 5:Interface_Dis();break;      //设置距离相关
		case 6:Study_time();break;         //学习时长界面显示
		default:break; //error
	}
}

/*-------------------------------串口中断服务函数-------------------------*/
//串口1接收  PA9 PA10   蓝牙模块
void USART1_IRQHandler(void)
{
	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET) //接收中断
	{
		Usart1_cmd = USART_ReceiveData(USART1);
		//USART_SendData(USART1,Usart1_cmd);    //打开可通过串口观察接收的数据
		USART_ClearFlag(USART1, USART_FLAG_RXNE);
	}
}

//语音 RX-  PA2  TX-PA3
void USART2_IRQHandler(void)
{
    if(USART_GetITStatus(USART2,USART_IT_RXNE) != RESET)
    {
       Usart1_cmd = USART_ReceiveData(USART2);
			 USART_ClearFlag(USART2, USART_FLAG_RXNE);
    }
}

void TIM3_IRQHandler(void)   //TIM3中断
{
	static unsigned int count = 0,t = 0,t1 = 0;
	if (TIM_GetITStatus(TIM3, TIM_IT_Update) != RESET)  //检查TIM3更新中断发生与否
		{
			if(set_timer == 1)
			{
					count++;
					if(count == 100)
					{
						count = 0;
						sec++;
						if(sec == 60)
						{
							sec = 0;
							min++;
							if(min== 60)
							{
								min = 0;
								hour++;
								if(hour == 24)
								{
									hour = 0;
								}
							}
						}
					//sprintf(str_t,"%02d:%02d:%02d\r\n",hour,min,sec);
					//printf("%s\r\n",str_t);
					}
				}
			//下面为定时处理
			if(clock_start == 1)  //开始计时
			{
				if(current_duty == 0)
				{
						current_duty = 80;
				}
				t++;
				if(t == 100) //1s
				{
					t = 0;
					set_time--;
					if(set_time == 0)  //时间到
					{
						clock_flag = 1;           //标志置1 根据此标志进行其他功能响应 蜂鸣器提示
						clock_start = 0;          //停止计时
						set_time = 10;            //再次恢复默认值10s
						current_duty = 0;
					}
				}
			}
			if(clock_start == 0 && work_mode == 3)
			{
					current_duty = 0;
			}
			if(sit_flag == 1)
			{
				t1++;
				if(t1 == 100)   //1s
				{
					 t1 = 0;
					 sit_t++;
					  if(sit_t > sit_time)
						{
							//进行警报提示 蜂鸣器响5次
							Buzzer_Voice();
							Buzzer_Voice();
							Buzzer_Voice();
							Buzzer_Voice();
							Buzzer_Voice();
						}
				}
			}
			else
			{
				sit_flag = 0;            //等待下次重新开始
				sit_t = 0;         //等待下一次
			}
			dis_count++;
			TIM_ClearITPendingBit(TIM3, TIM_IT_Update);  //清除TIMx更新中断标志  //10ms
		}
}

总结

上面为基于stm32f103c8t6的智能台灯系统相关的大致介绍，源码，pcb和原理图以及相关文档说明做了详细说明
