【单片机毕业设计8-基于stm32c8t6的RFID校园门禁系统】

---

前言

🔥这里是小殷学长，单片机毕业设计篇8基于stm32的RFID校园门禁系统
🧿创作不易，拒绝白嫖可私

---

一、功能介绍

------------------------------------------RFID校园门禁系统-----------------------------------------
1.OLED实时显示，进校 出校人数，门禁状态，门开关的时间

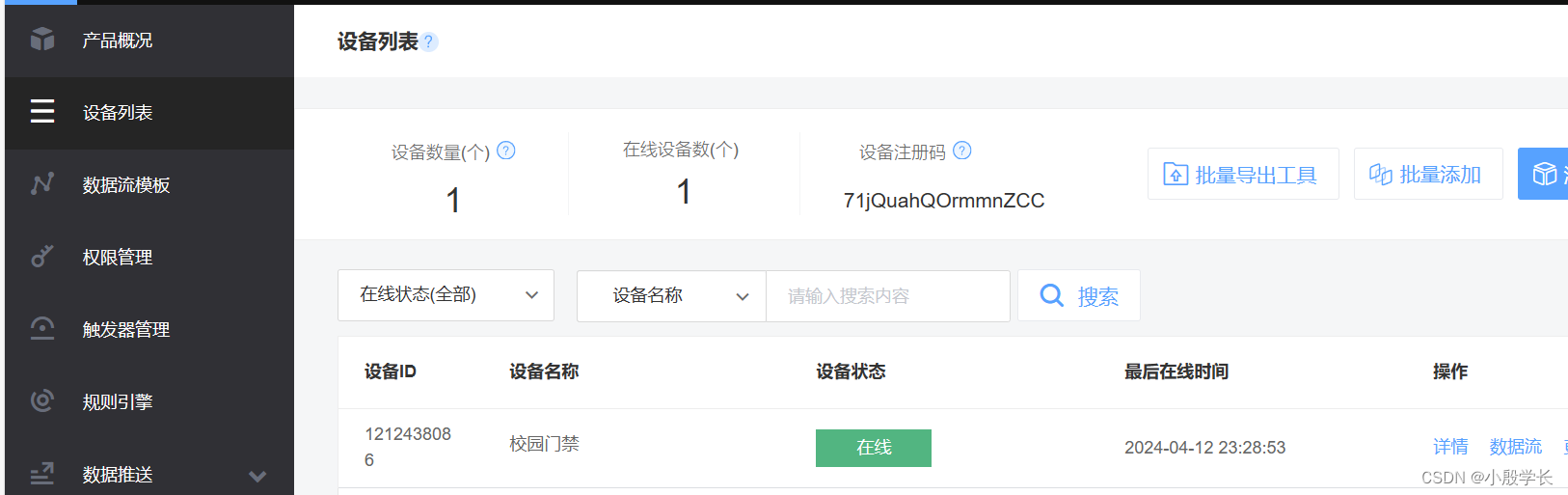

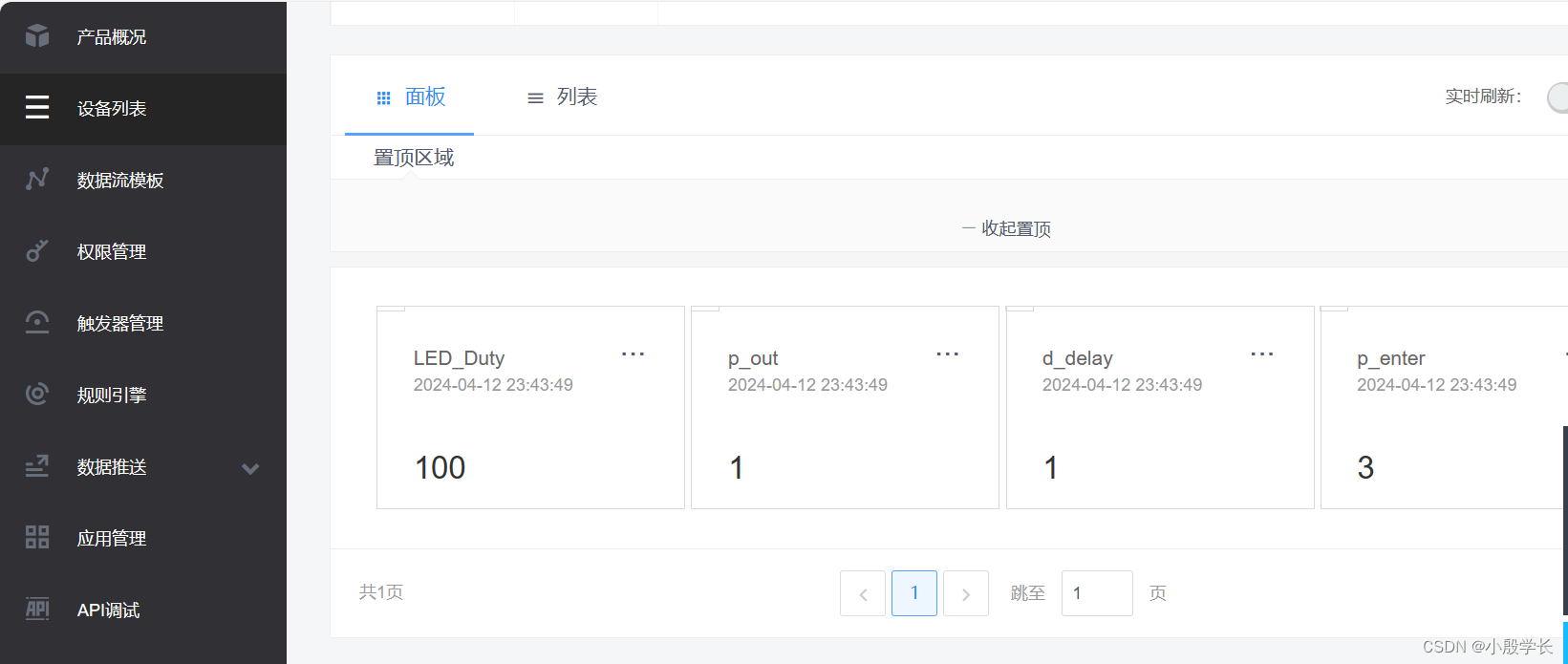

2.WIFI远程监控（数据上传Onenet云平台）
3.语音播报“欢迎进行校园”，“离校注意安全”等
4.将当前数据发送手机蓝牙
5.晚上自动开灯（晚点6点门禁灯光自动亮，到第二天早上6点自动熄灭）
6.可通过按键，蓝牙调节时间，开关门的延时时间，灯光的照明亮度

---

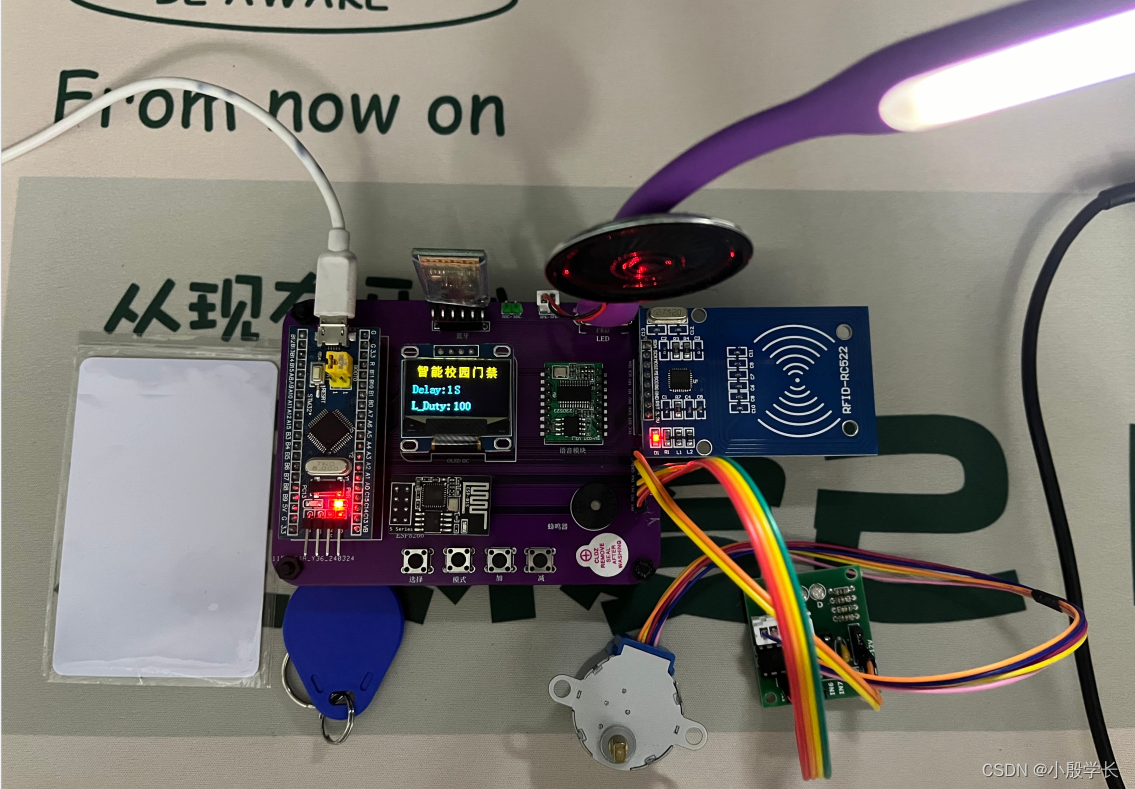

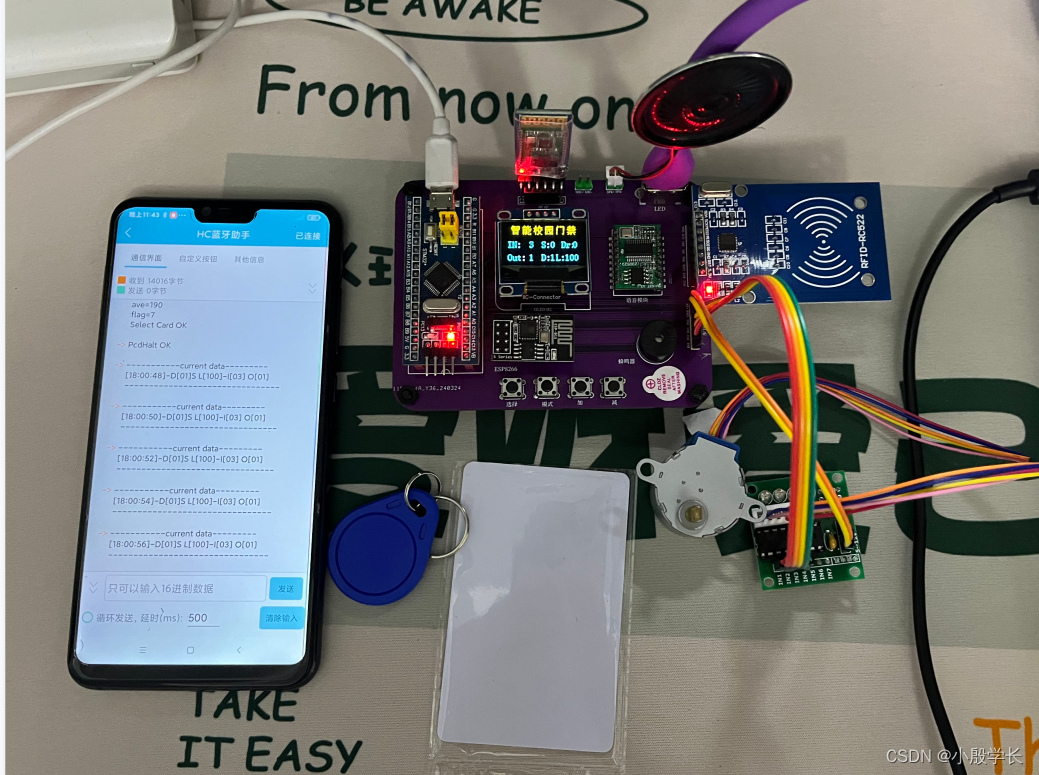

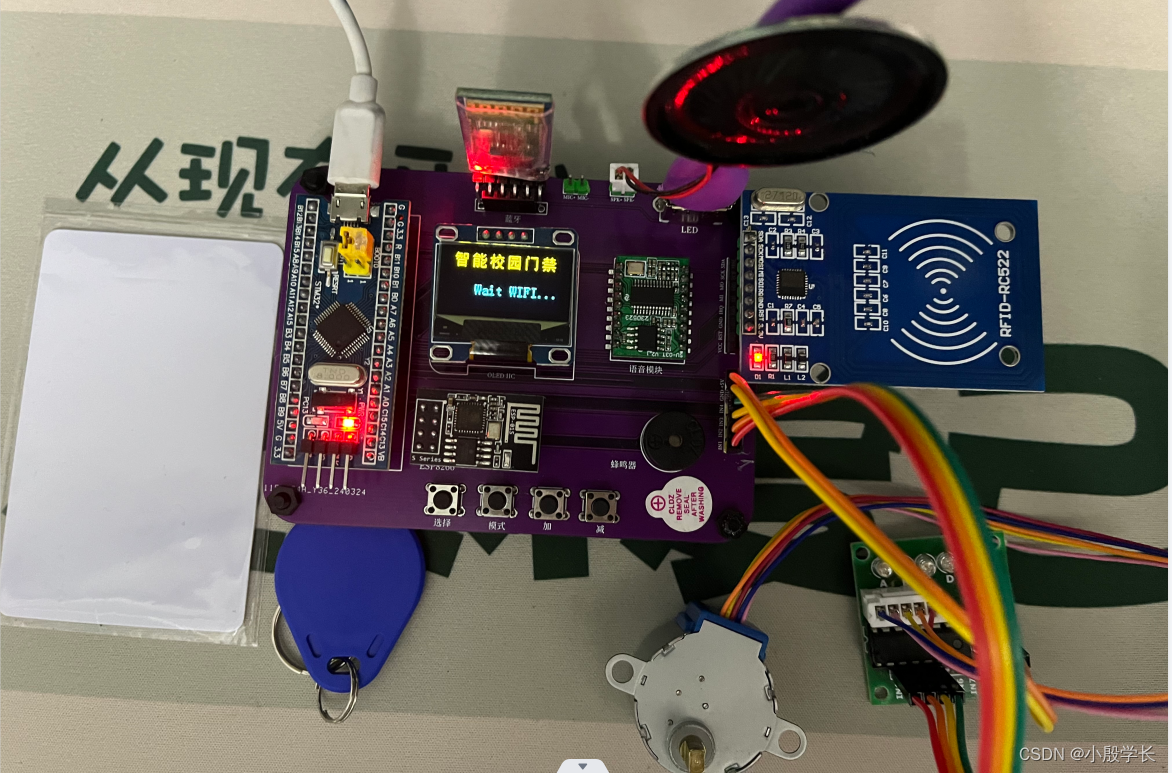

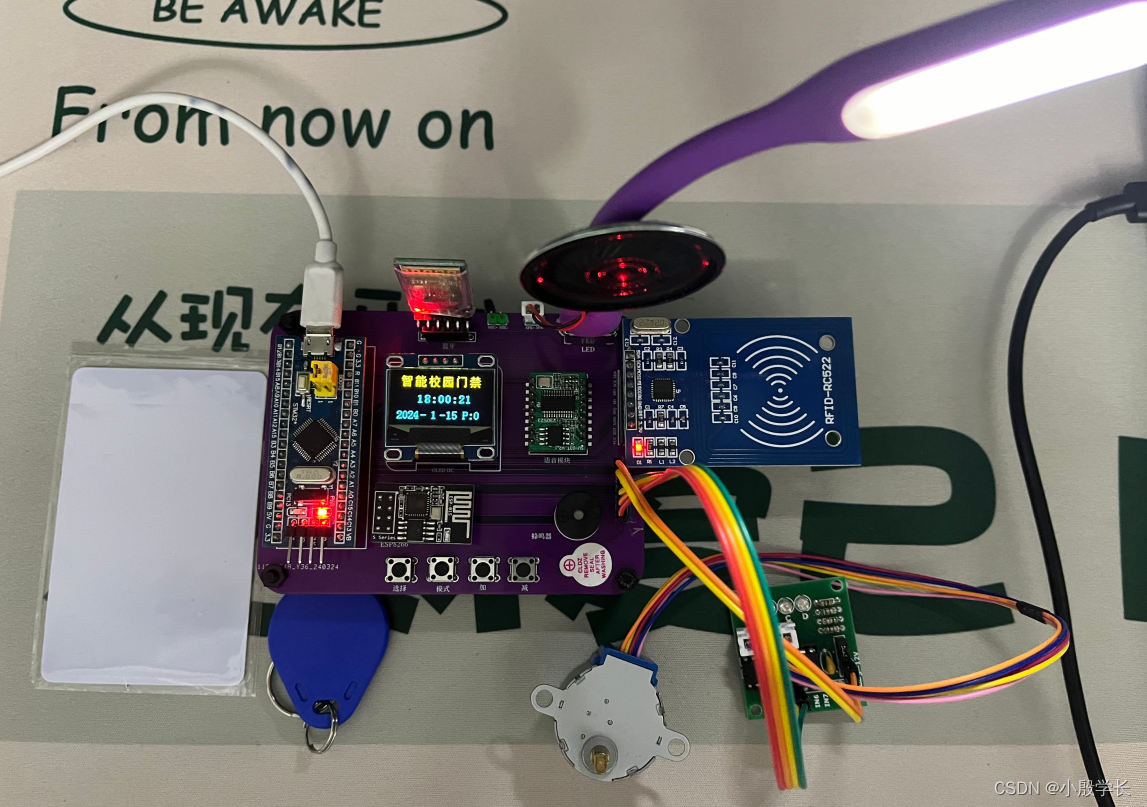

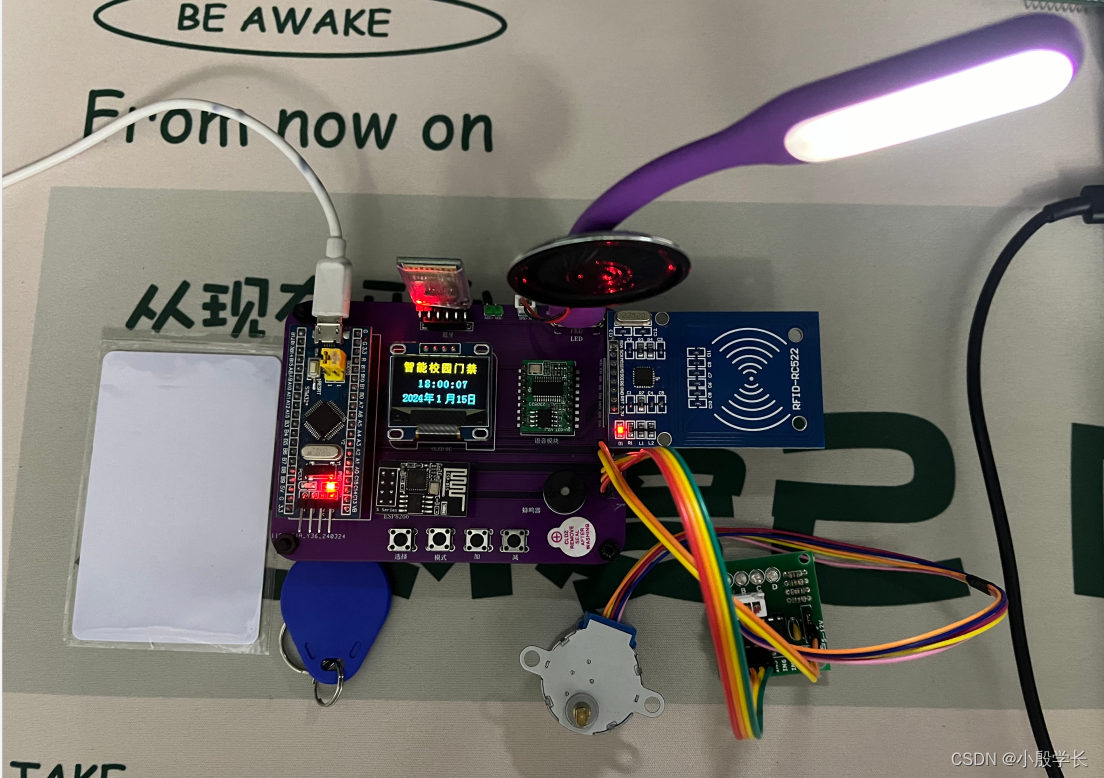

🔥 实物展示

二、硬件部分

下面为该毕设中所用到的相关硬件说明，具体参数不做细节描述

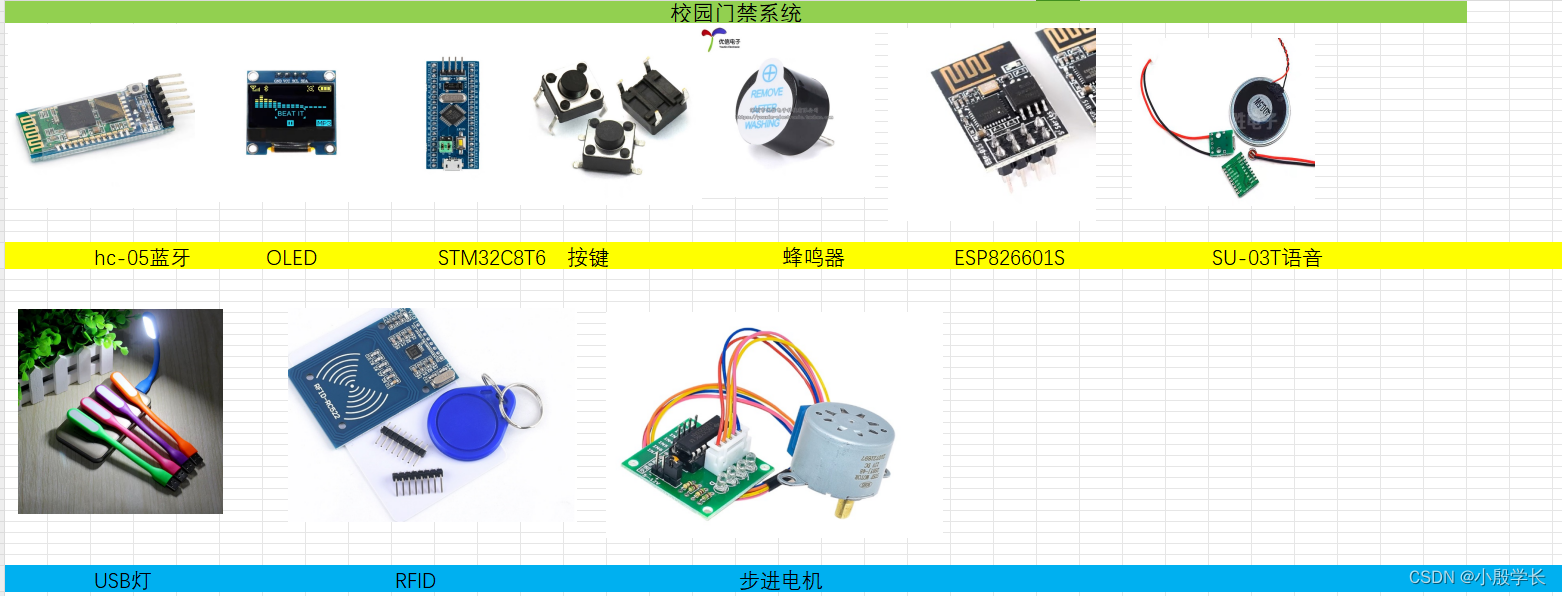

硬件材料

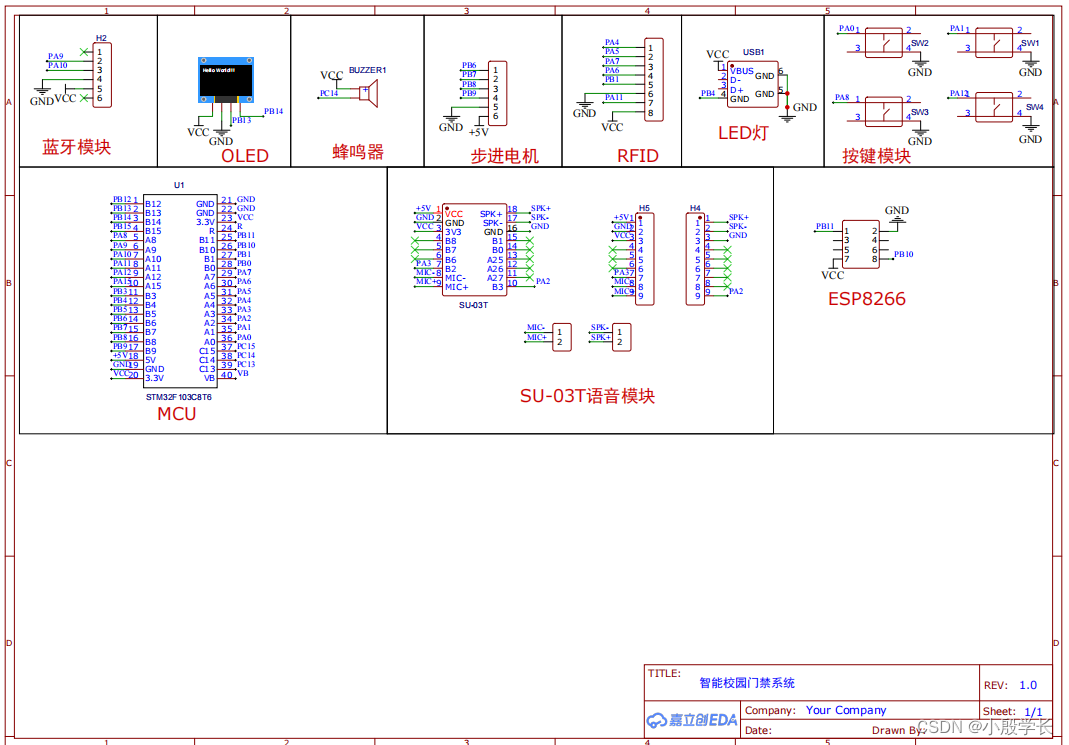

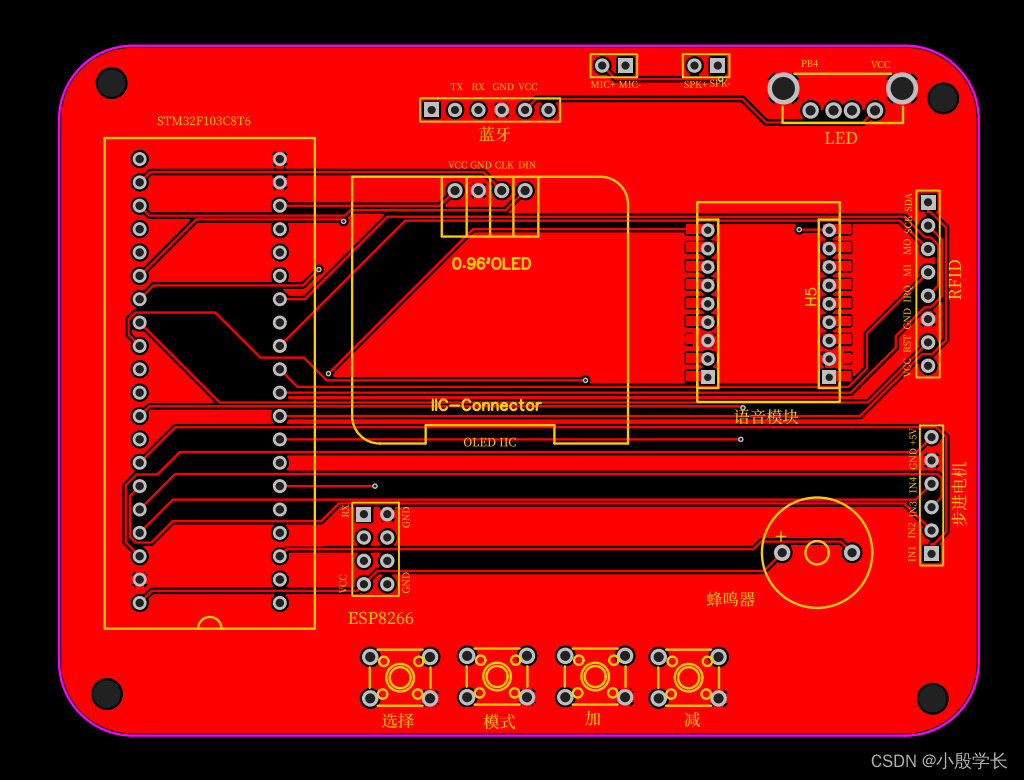

PCB和原理图

三、软件部分

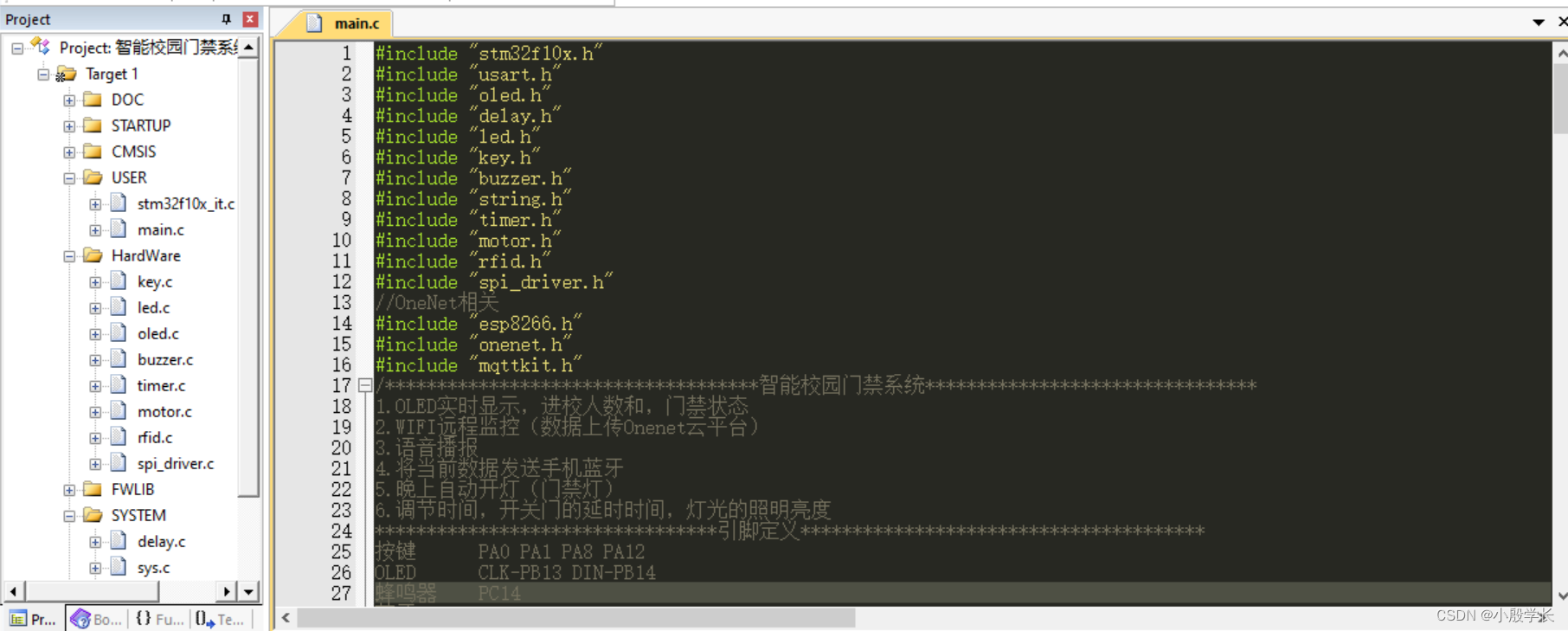

main.c部分代码

/*****************************************主函数*********************************/
int main(void)
{
	 unsigned char *dataPtr = NULL;
	 unsigned short timeCount = 0;	//发送间隔变量
   NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);//设置系统中断优先级分组4
	 delay_init();            //延时初始化
	 LED_Init();              // led初始化
	 Buzzer_Init();           //蜂鸣器初始化
	 KEY_Exit_Init();         //按键初始化
	 Init_Usart();            //串口初始化
	 RC522_Init();            //RFID初始化
	 TIM3_PWM_Init();         //定时器初始化
	 Moto_Init();	   			   //电机初始化
	 OLED_Init();			        //初始化OLED
	 delay_ms(500);
	 OLED_Clear(0);	          //清屏

#if WIFI_START
	 Oled_WIFI();             //显示wifi连接
	 printf("wait wifi connect...\r\n");
	 ESP8266_Init();					//初始化ESP8266
	//printf("8266_INIT_END\n");
	 while(OneNet_DevLink())			//接入OneNET
	 delay_ms(500);
	 printf("接入onenet成功");
	 work_mode = 1;
	 Buzzer_Voice();
	 Buzzer_Voice();
	 delay_ms(500);
	 OLED_Clear(0);	          //清屏
#endif
	 Interface_Init();        //主界面
	 Buzzer_Voice();          //开机蜂鸣器提示

	while(1)
	{
		//Interface_Task(work_mode);           //界面显示任务(定时器中进行更新)
		Logical_Task();                        //逻辑控制
		Usart_Task();                          //串口处理任务
		Card_Tsk();                            //RFID处理任务
#if WIFI_START
		if(++timeCount >= 150)		//时间间隔1s
		{
				OneNet_SendData();//发送数据给onenet
				//printf("send_data_end\n");
				timeCount = 0;

				ESP8266_Clear();
		}
		dataPtr = ESP8266_GetIPD(0);//获取平台返回的数据
		if(dataPtr != NULL)//如果返回数据不为空
		OneNet_RevPro(dataPtr);//平台返回数据检测
		delay_ms(10);
		delay_ms(200);
#endif
			TIM_SetCompare1(TIM3,LED_Status);

	}
}

总结

上面为基于stm32f103c8t6的RFID校园门禁系统，源码，pcb和原理图以及相关文档说明做了详细说明，有需可私
