单片机最小系统,或者称为最小应用系统,是指用最少的元件组成的单片机可以工作的系统。
对51系列单片机来说,最小系统一般应该包括:单片机、晶振电路、复位电路。
1. 晶振电路

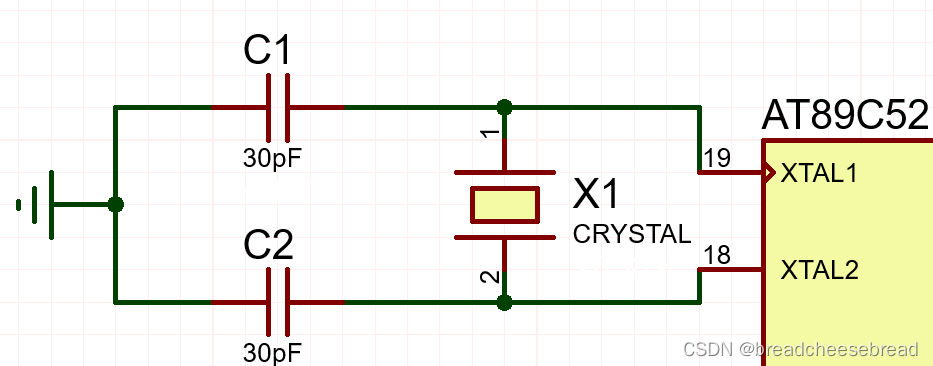

电路搭建
晶振电路相当于单片机的心脏,为单片机的工作提供时钟信号
这里电容的作用是为了消除晶振的起振电感,维持单片机系统工作的稳定。可选择两个30pf的电容匹配12MHZ的晶振。
相关概念
时钟周期
时钟周期是计算机中最基本的、最小的时间单位。在一个时钟周期内,CPU仅完成一个最基本的动作。
时钟周期的计算:已知晶振频率 f o s c = 12 M H Z f_{osc}=12MHZ fosc=12MHZ,时钟周期T=1/ f o s c f_{osc} fosc=83.3ns。
机器周期

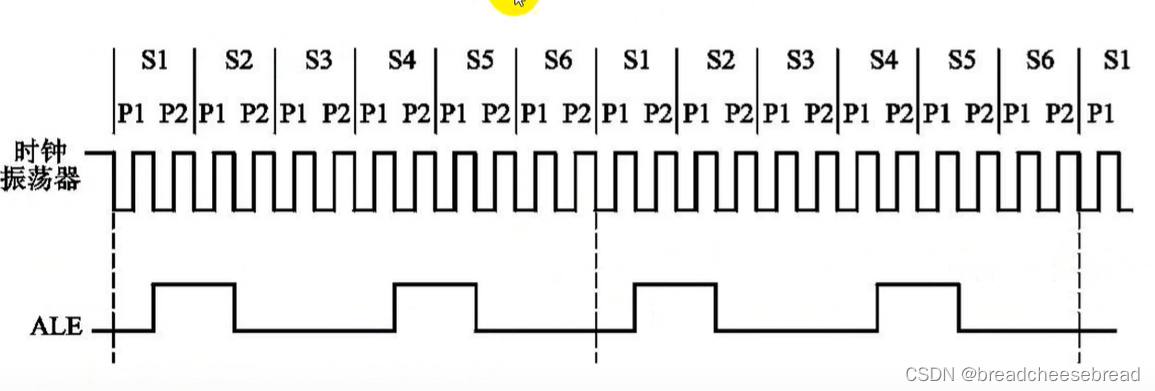

CPU完成一个基本操作,如取指令、读写数据,所需的时间。一个机器周期一般等于12个时钟周期。12个时钟周期可分成6个状态S1~S6,每个状态又由两拍表示P1,P2。如可用S2P1,来表示一个机器周期里的第三个时钟周期。
指令周期
指完成一条指令所需的时间。一个指令周期由若干个机器周期组成。简单的单字节指令的指令周期可能只需要一个机器周期的时间;一些复杂的多字节指令的指令周期可能只需要几个机器周期的时间。
2. 复位电路

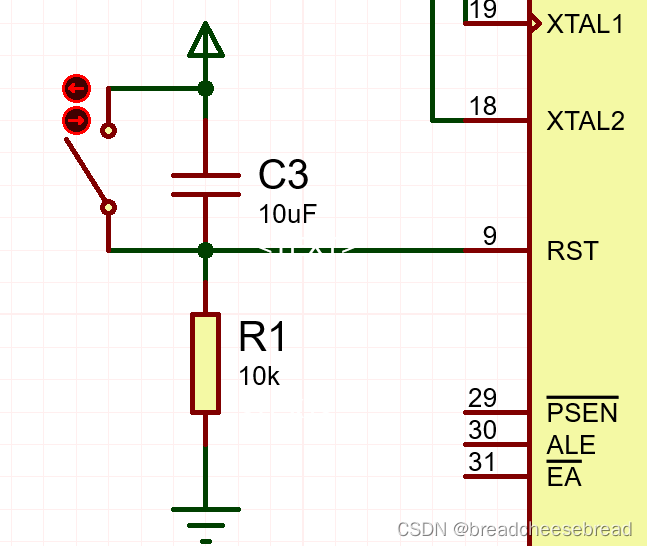

电路搭建
实现功能:给RST引脚加上超过2个机器周期的高电平,即可实现单片机的初始化
复位电路定性分析
- 上电复位功能
- 复位开关断开,单片机上电RST置1,触发复位。经过一段时间后电容充满电,RST置0,单片机开始从头运行程序。
- 按键复位功能
- 复位开关闭合,电容被短路,RST置1,触发复位。
复位电路定量分析
设定输入r为单片机以5v供电输入,输入c为电容与电阻之间的节点
电容容量为C1,电阻阻值为R1。
可得系统的传递函数为:
G ( s ) = U o U i = R 1 1 C 1 S + R 1 G(s)=\frac{U_{o}}{U_{i}}=\frac{R_{1}}{\frac{1}{C_{1}S}+R_{1}} G(s)=U
