如何在 Altium Designer 中查找元器件

如何在 Altium Designer 中查找元器件

方法1：

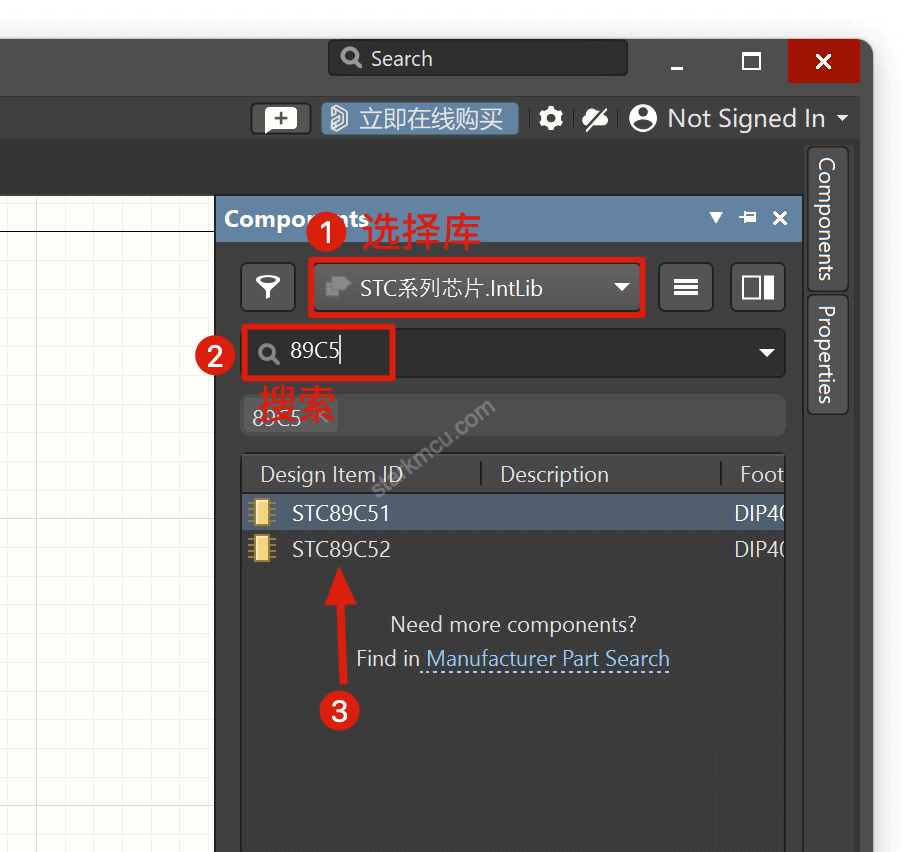

这个方法仅适用于已知元器件所在的库的情况。如果已知某个元器件在某个库中，那么只需在那个库中进行查找即可。下面以查找【STC系列芯片】库中的【STC89C52】为例进行演示，点击「Components」面板展开如图：

方法2：

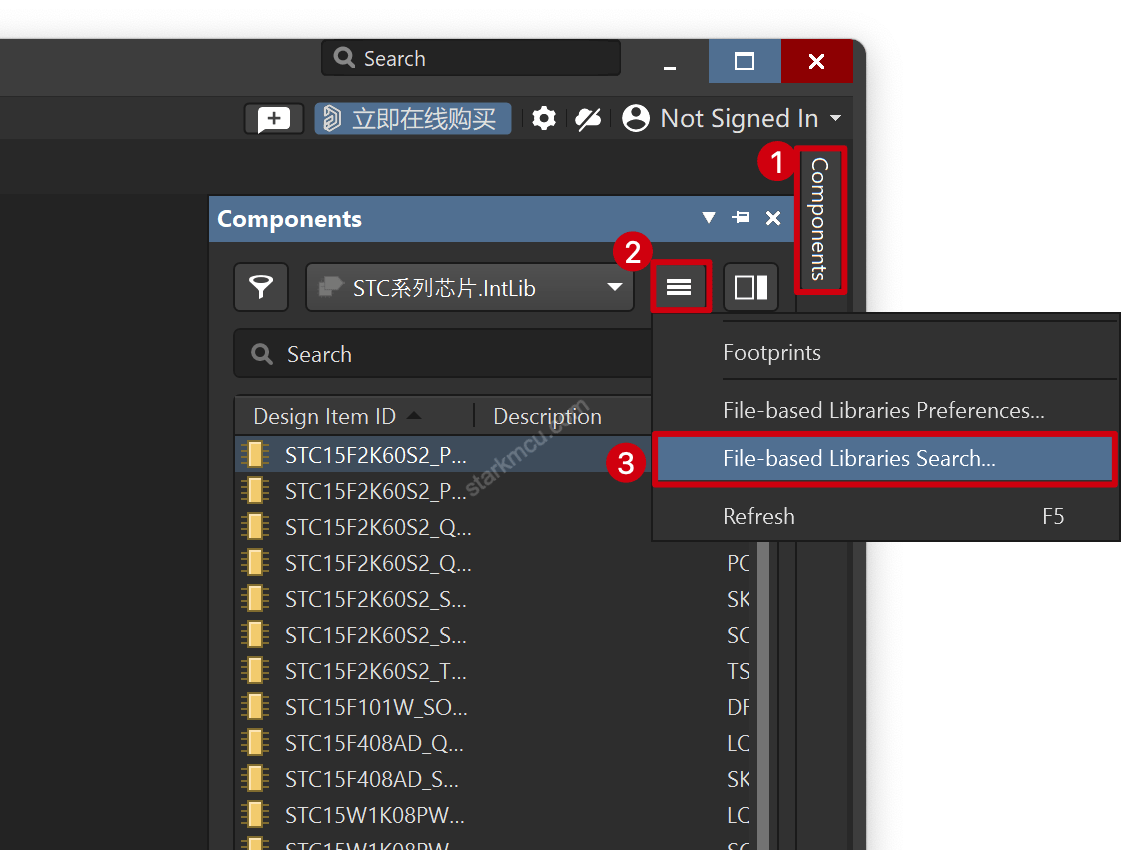

1、当不知道所需元器件在具体哪个库中的时候，可以采用这种方法。首先，在「Components」面板中，单击图中的按钮选择「File-based Libraries Search」

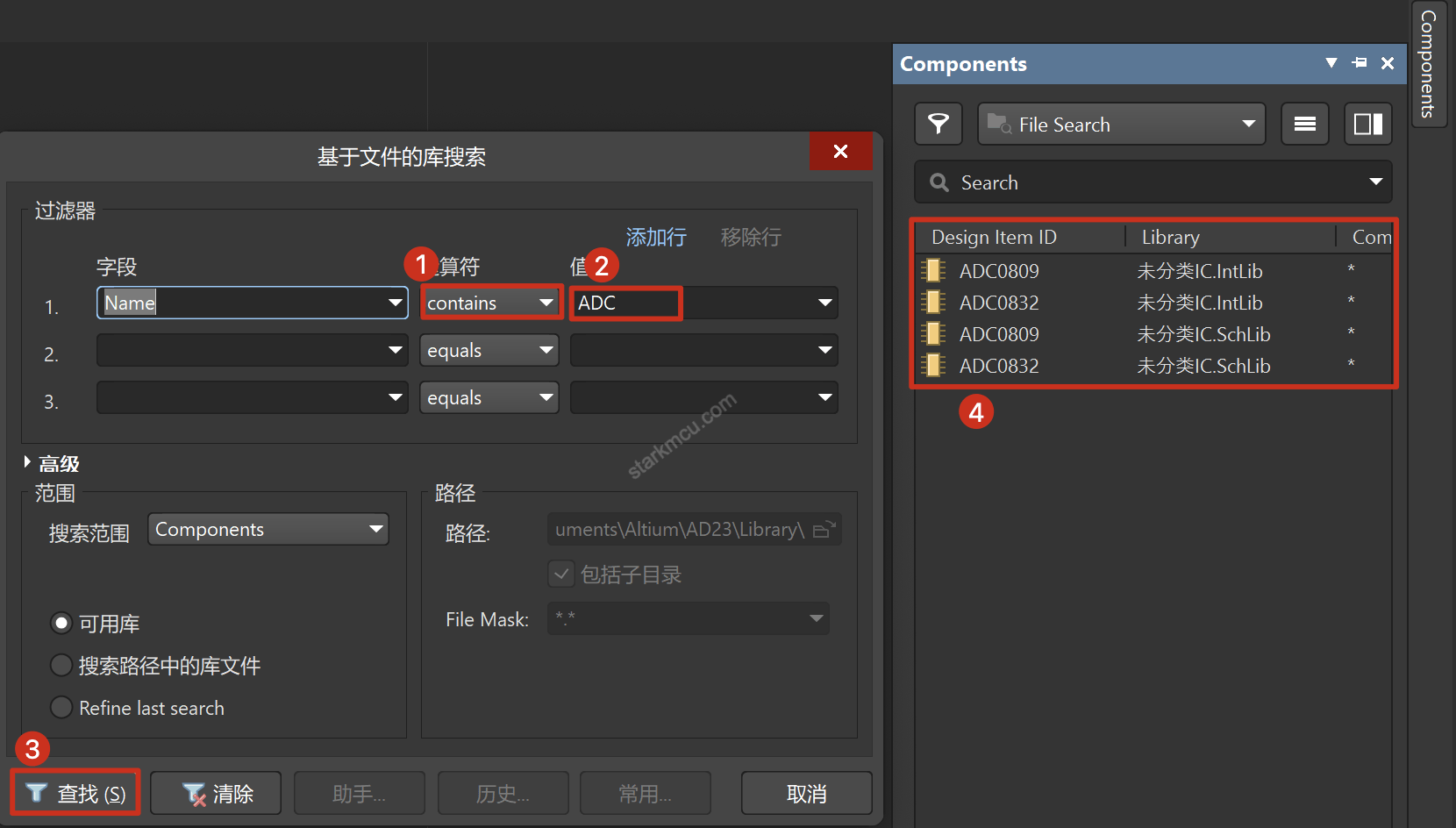

2、然后系统会自动弹出「搜索」对话框，这里以搜索 ADC 为例进行演示，在对话框中进行相应设置，具体情况如图：

方法3：

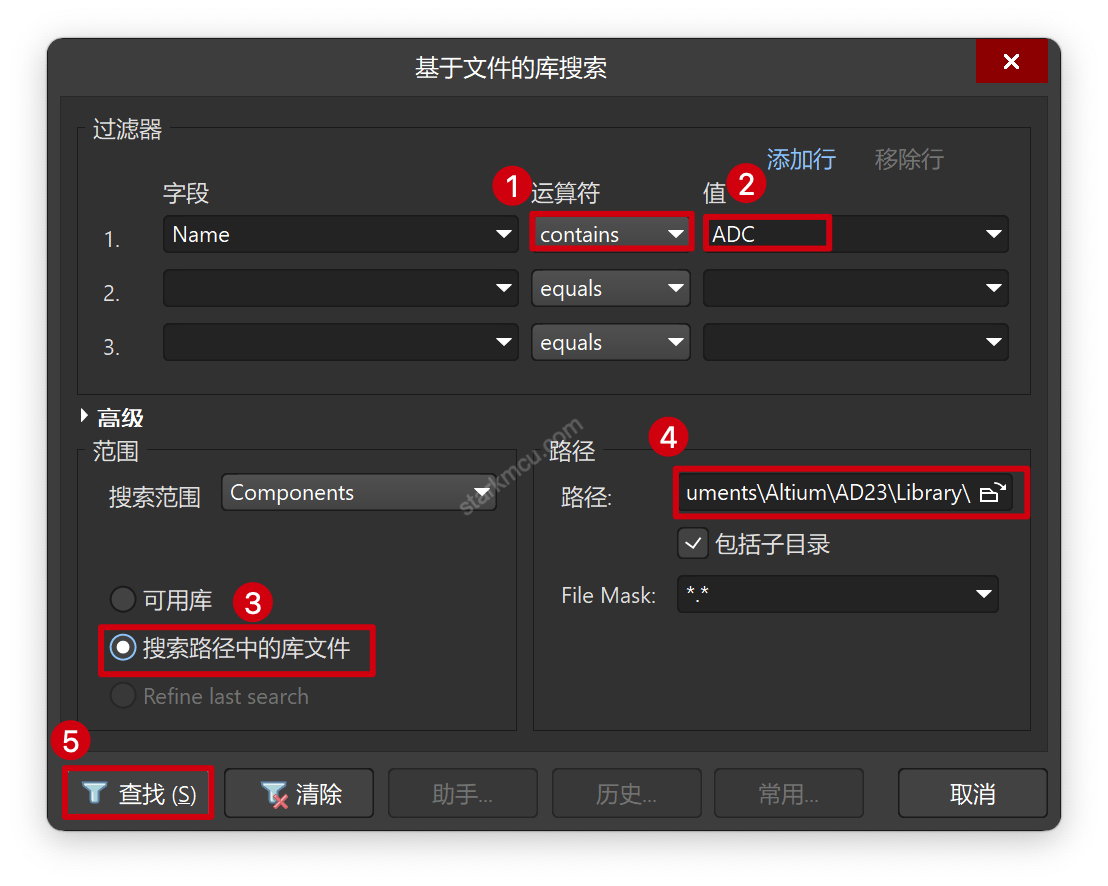

当不知道所需元器件在具体哪个库中的时候，且在已安装库中搜索不到时，可以采用这种方法。在方法二的基础上，只需将【可用库】改选为【库文件路径】，然后查找即可。具体情况如图：
