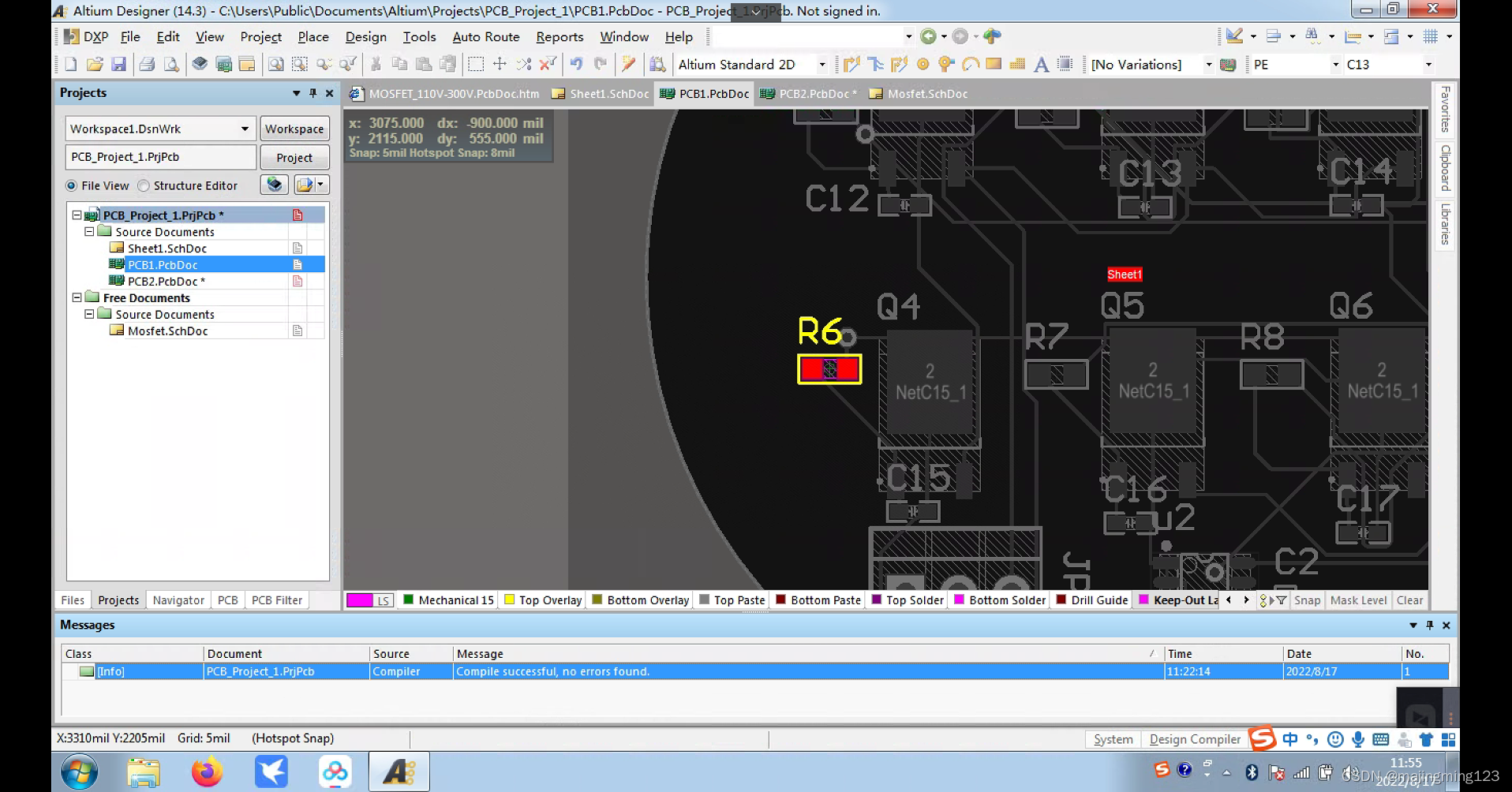

PCB第一种：

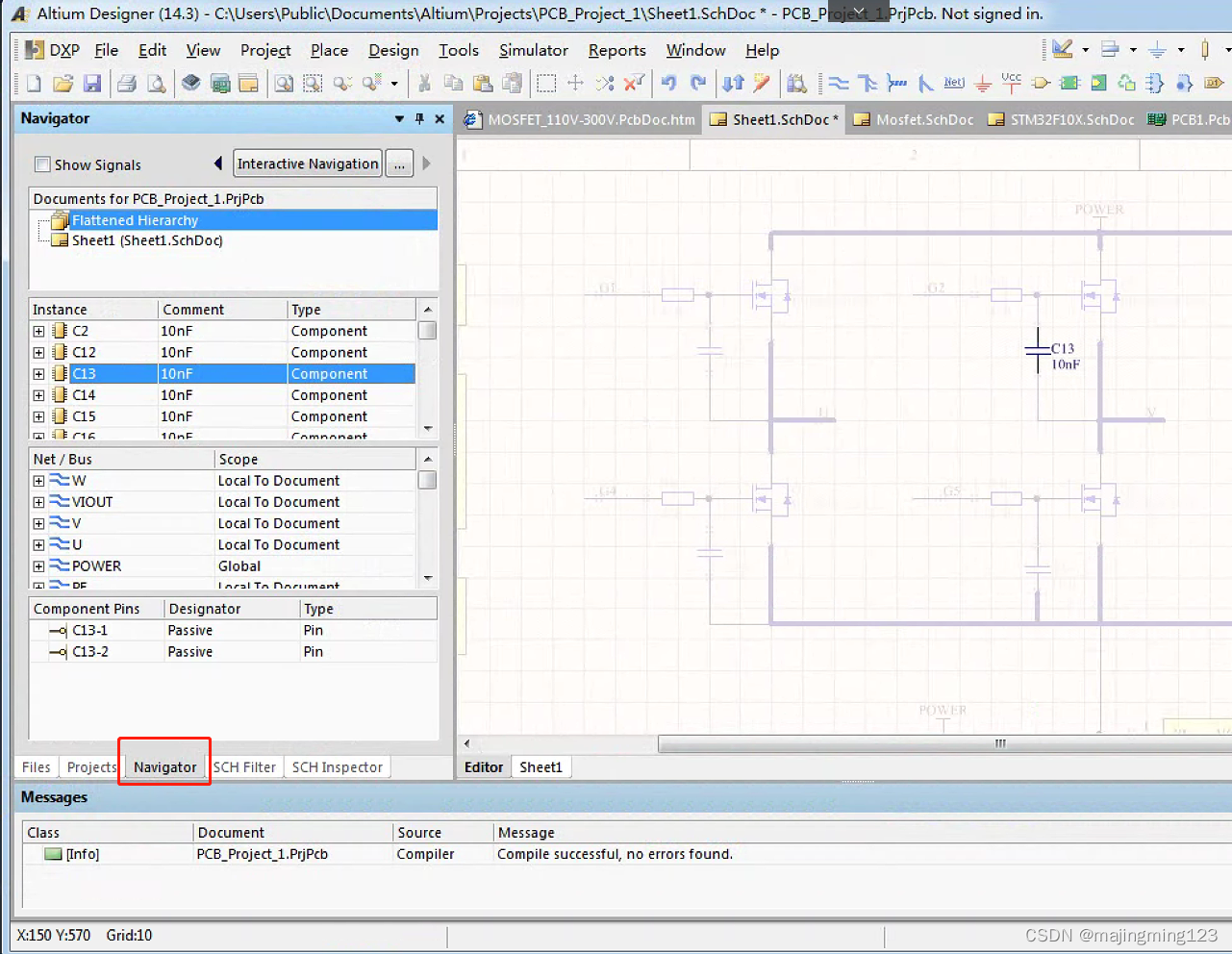

1.通过菜单直接查找：点击sheet1

2.网络和元器件选择以后回直接高亮

PCB第二种：

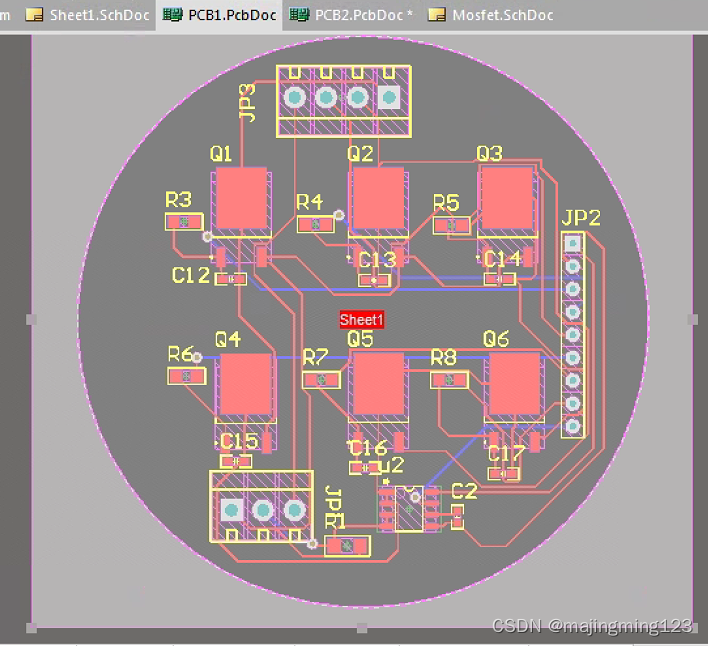

1.通过探针查找：原理图内找到探针-点击

2.出现十字标签->找到所需元器件点击->出现PCB对用元器件频闪一次；

3.回到PCB板图内->器件已经被查找点亮

原理图快速定位查找元器件：
