【实物单片机设计】基于51单片机的自动洗衣机控制系统

【实物单片机设计】基于51单片机的自动洗衣机控制系统

设计简介

本设计是基于 51 单片机的自动洗衣机控制系统，主要功能如下：

1. 用户可以通过模式按键选择不同的洗涤模式（标准、浸洗、强洗、快洗），四个LED灯会指示当前模式，且每种模式对应的时间不同。
2. 通过水量按键可选择不同的水位（18L、32L、46L、62L），并用四个LED灯进行指示。
3. 四个LED灯显示当前的工作过程，包括浸泡、洗涤、漂洗和脱水。
4. 一个启动/暂停按键可控制洗衣机的启动和暂停。
5. 洗涤结束后，蜂鸣器将报警三次，以提醒用户。
6. 通过两位数码管显示剩余时间。
7. 使用两个继电器分别模拟进水和出水，直流电机用于洗涤过程。

扩展功能：

通过蓝牙模块将洗衣机的所有状态实时发送到手机，用户可通过手机端控制洗衣机的启停。

编号：ZL-51-24100902-SW

资料预览

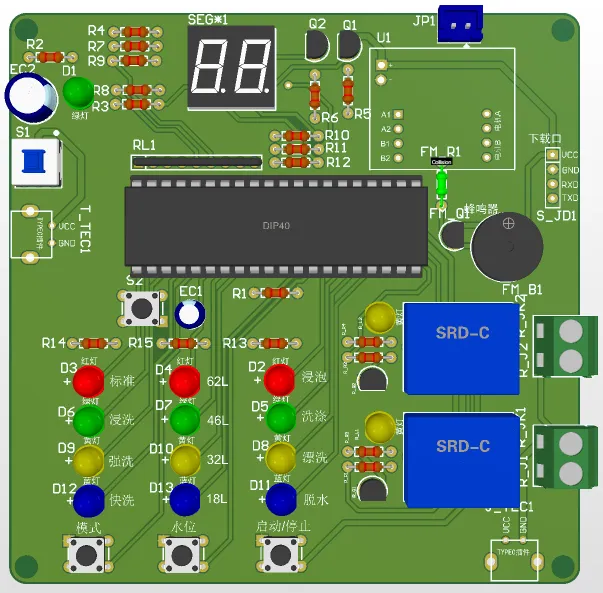

效果图：

总体资料：
