1 RSCAD FX 1.3.2安装教程（超详细）

一、准备工作

1 RTDS官网的一个注册账号，一般需要购买RTDS设备才能注册，可以联系RTDS设备管理员获取

（1）用于下载RSCAD FX 1.3.2或高版本的安装软件

（2）用于生成key文件

2 RTDS硬件配置文件(config_file_03.txt和hubConfig)

3 提前安装好PDF阅读器和文本文件编辑器

二、下载软件

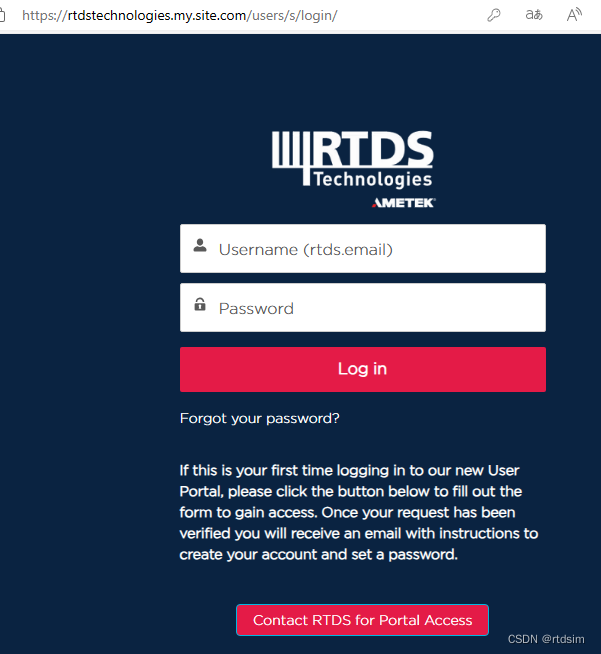

打开Login Template Title登录rtds支持网站，没有账号的需要联系RTDS设备管理员获取。

登录成功后，点击下面的页面顶部RSCAD

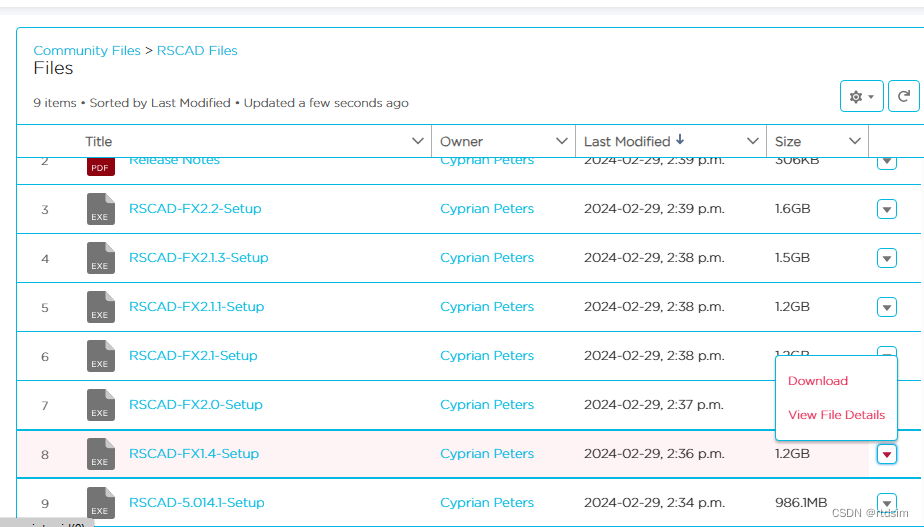

然后下载自己需要的RSCAD FX的版本

三、软件安装

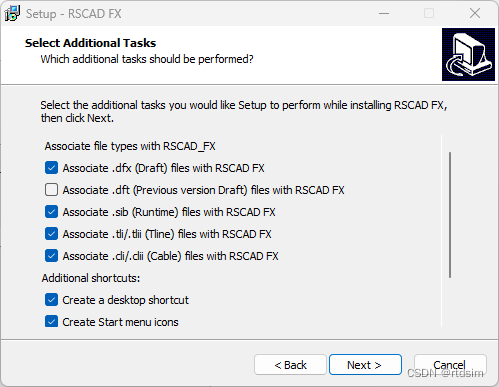

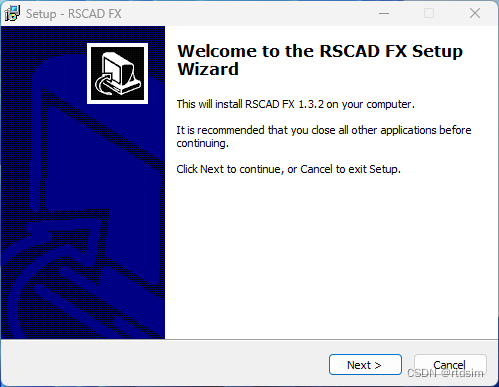

双击安装程序安装，点击下一步

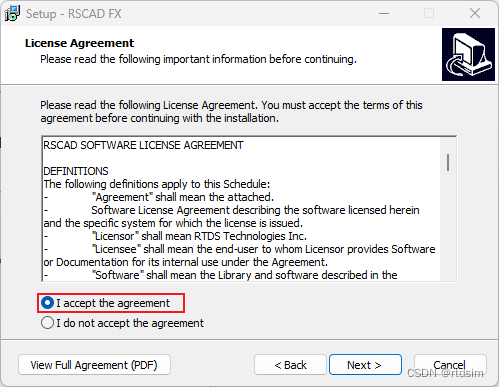

同意协议，下一步

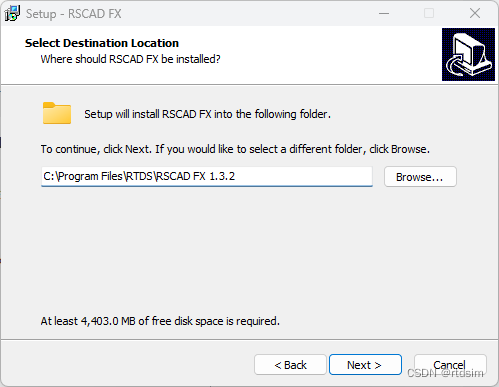

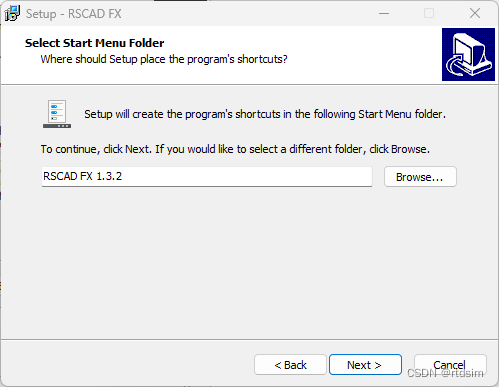

建议默认安装路径，下一步

下一步

下一步

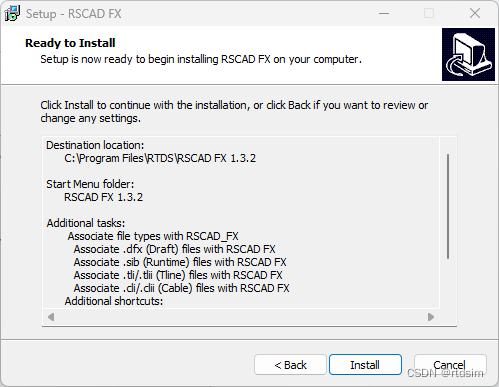

最后点击安装，

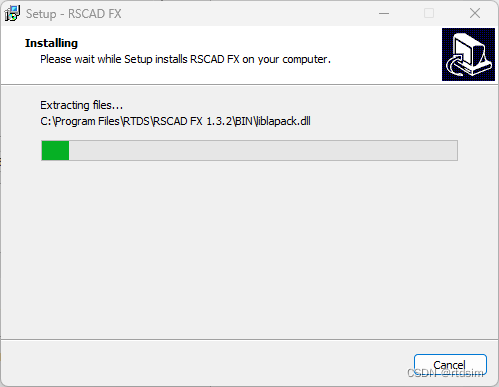

耐心等待安装完成。

四、配置软件

4.1 进入配置界面

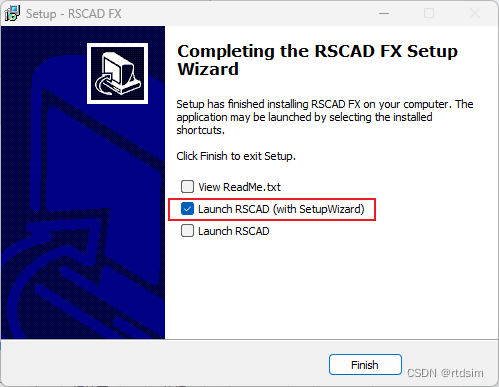

安装结束后，选择Lauch RSCAD(with SetupWIzard)，点击Finish。

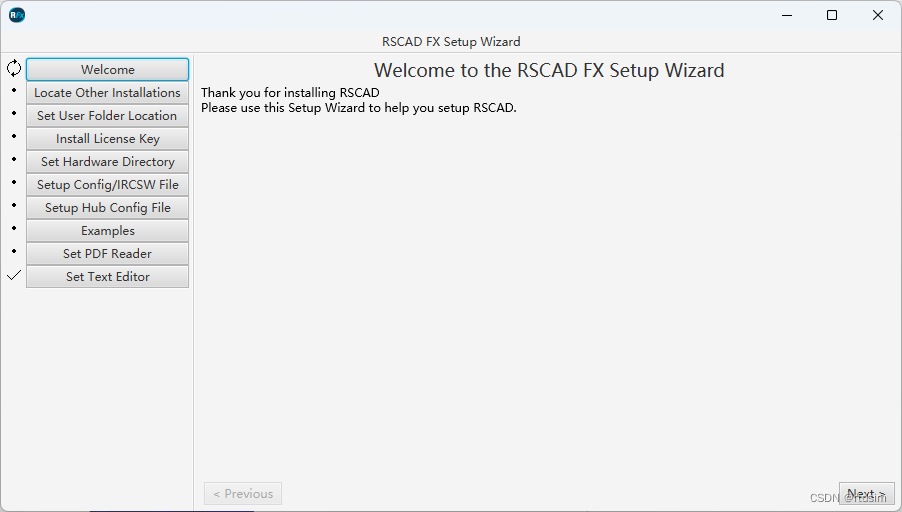

进入配置界面。

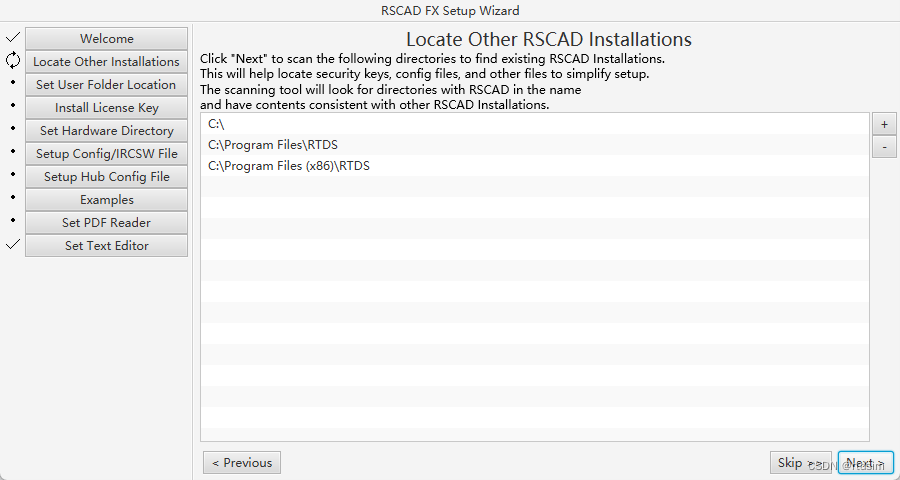

点击Next

4.2 设置RSCAD FX USER目录

第一次安装，没有其他版本的RSCAD，点击Skip

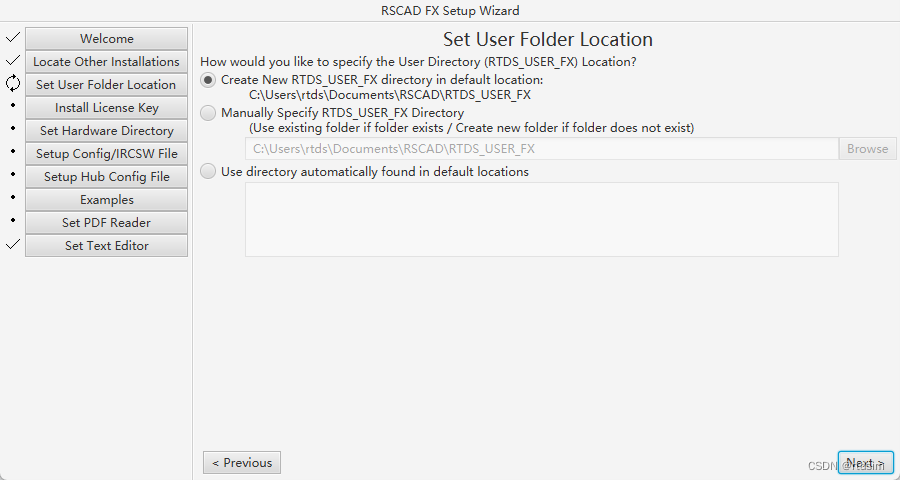

RSCAD_USER_FX目录设置，这个目录用户存放建模文件、自定义模型等的相当于工作空间的文件夹，位置选默认就行，点击next。

4.3 注册文件key生成

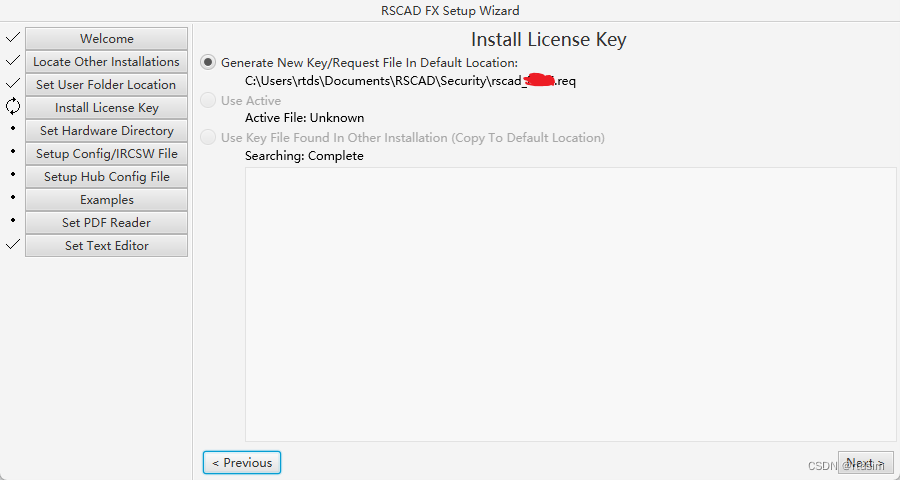

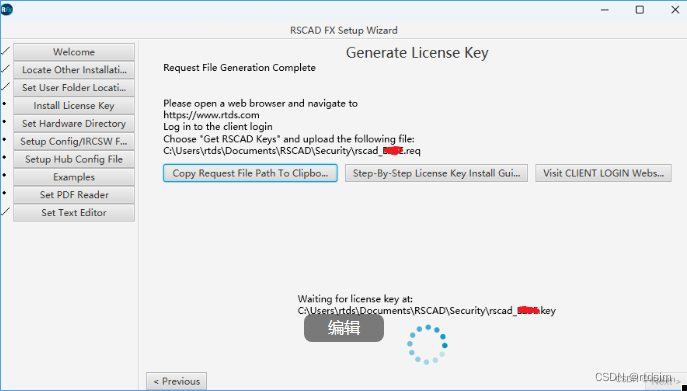

生成req文件，相当于机器码文件，每台机器生成的req文件各不相同，上传到RTDS support网站后，可以下载证书key文件，一台机器生成一个唯一key文件，不同机器的key文件不能共用。点击Next。

进入了key文件等待界面，此时登录support.rtds.com网站

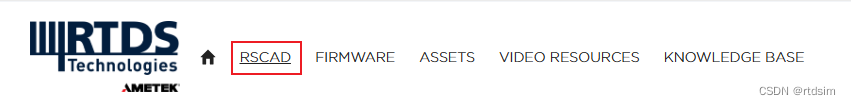

 登录成功后，点击下面的页面顶部RSCAD

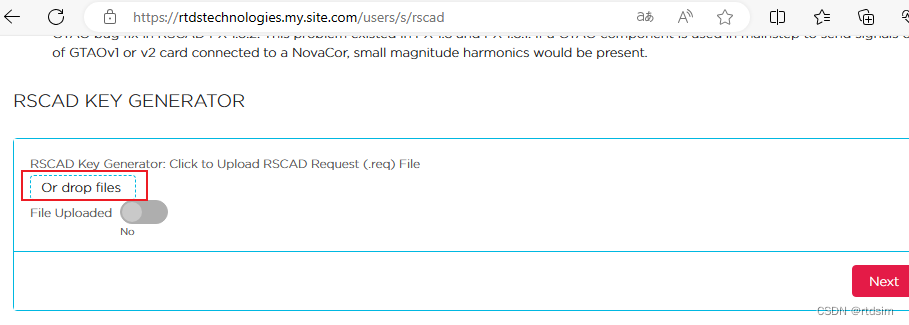

找到 RSCAD KEY  GENERATOR栏目，然后点击  Or drop files

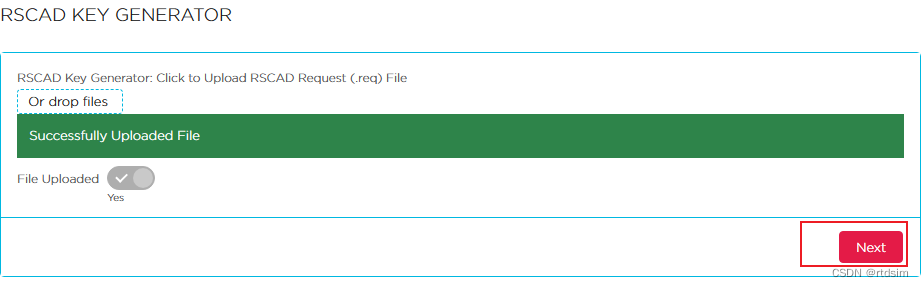

选择req文件上传，然后点击Done，在点击Next

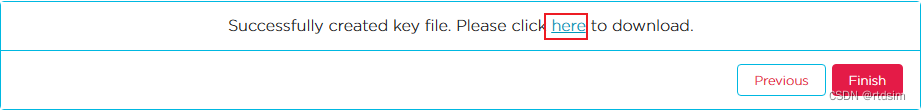

点击here，下载req文件，

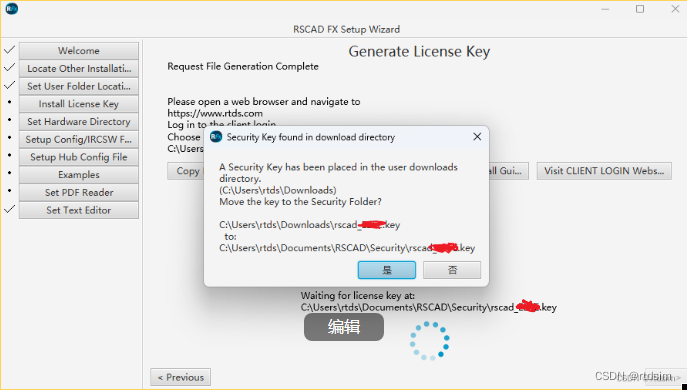

下载后，提示是否一定到security目录，选择是，然后点击Next。

4.4 硬件配置HDWR文件设置

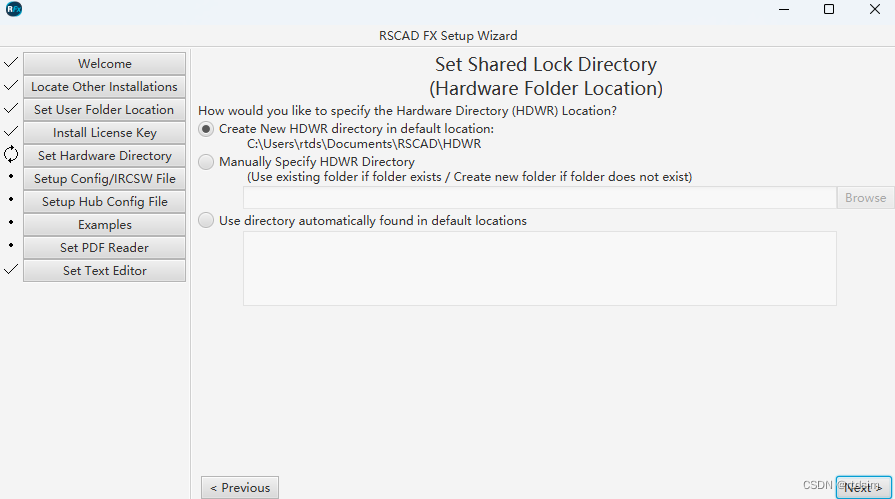

首次安装不存在HDWR目录，选择Create New HDWR目录，有的话，选择第二个，点击Next

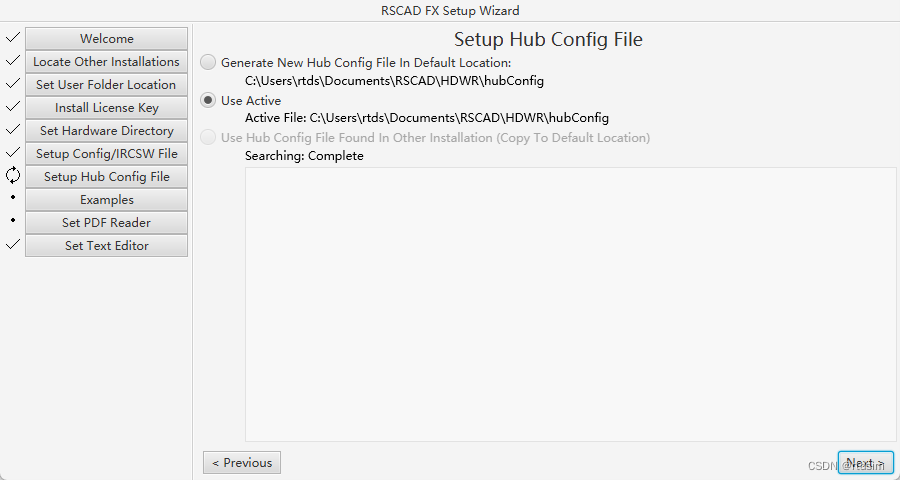

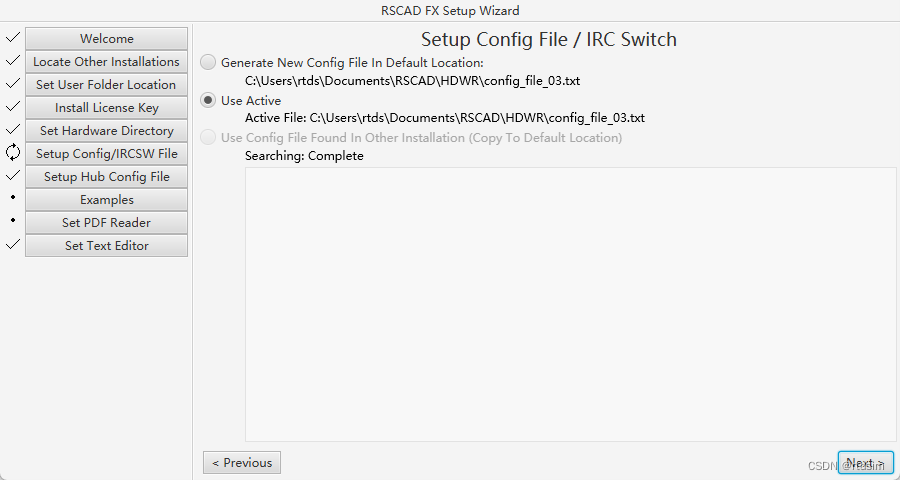

RSCAD\HDWR下面放置的两个配置文件config_file_03.txt和hubConfig，第一个是RTDS的Chasis或Rack的配置个数和核数以及IRCSwitch配置问，第二个是GBH配置文件。这两个文件都可以向设备管理员获取，并放大后图中所示HDWR目录下。没有这两个文件，任何RTDS模型只能查看，不能编译，也不能运行。没有的话，可以联系微信号 rtdsim获取配置样例文件Sample，可以查看和编译模型，放进去之后，选择第二个Use Active，config_file_03.txt和hubConfig都这样选。

4.5 复制Example模型

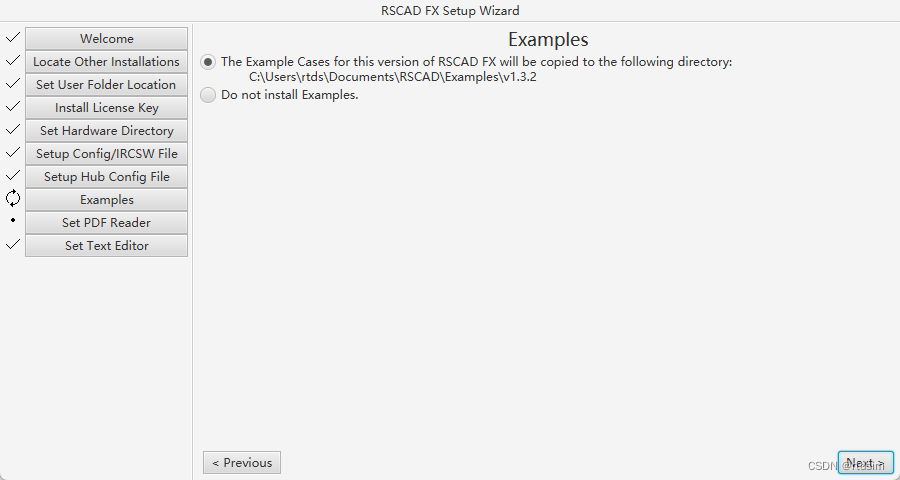

RSCAD自带的一些例子，建议选默认安装，Next

4.6 设置应用程序路径

选择喜欢的PDF阅读器可执行文件路径

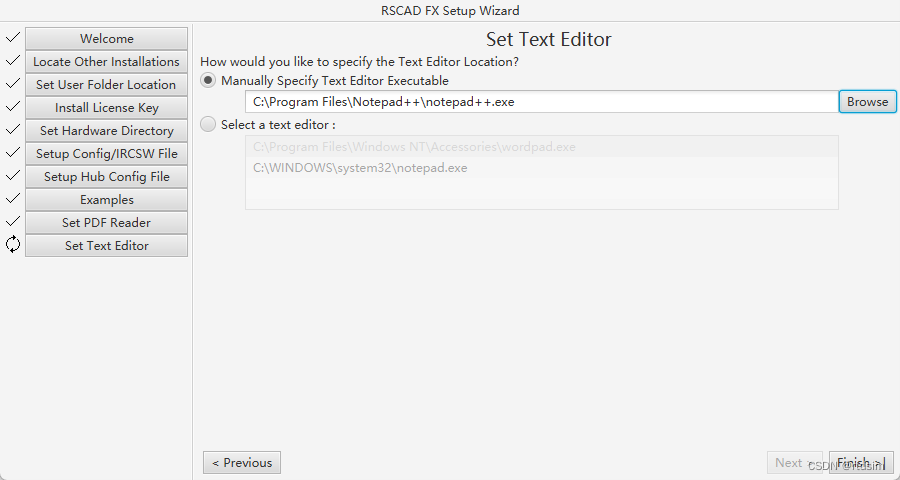

选择喜欢的文本编辑器可执行文件路径，然后点击Finsh，完成安装。

五、技术及培训支持

技术咨询、模型上机运行 请加微信号 rtdsim
