嵌入式开发——ADC开发

已于 2023-12-30 20:57:50 修改
阅读量1.3k 收藏 22
点赞数 18
CC 4.0 BY-SA版权
分类专栏： 嵌入式开发 文章标签： 单片机 嵌入式硬件 arm开发 物联网 stm32
于 2023-12-28 23:38:03 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/bug_love/article/details/135280416
本文详细介绍了GD32F4的ADC开发，包括GPIO配置、主频设置、分辨率和数据对齐、规则配置、模式选择等。通过实例展示了如何采样芯片温度、电位器以及实现多通道采样和利用DMA进行数据搬运。文章还涵盖了连续运行模式、扫描模式以及连续运行+扫描模式的应用。

学习目标

  • 了解ADC开发流程
  • 掌握采样方式
  • 能够使用ADC进行芯片内部通道进行采样
  • 能够使用ADC对外部电路进行采样

学习内容

GD32F4的ADC

特点：

  • 16个外部模拟输入通道；
  • 1个内部温度传感通道(VSENSE)；
  • 1个内部参考电压输入通道(VREFINT)；
  • 1个外部监测电池VBAT供电引脚输入通道。

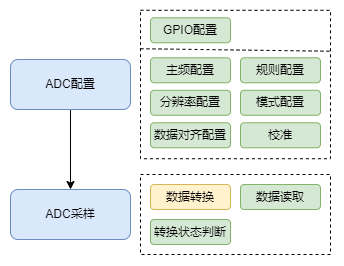

ADC开发流程

  1. ADC配置
  2. ADC采样
