ros学习心得（十二）ros驱动-架构及电机驱动和编码器功能的实现

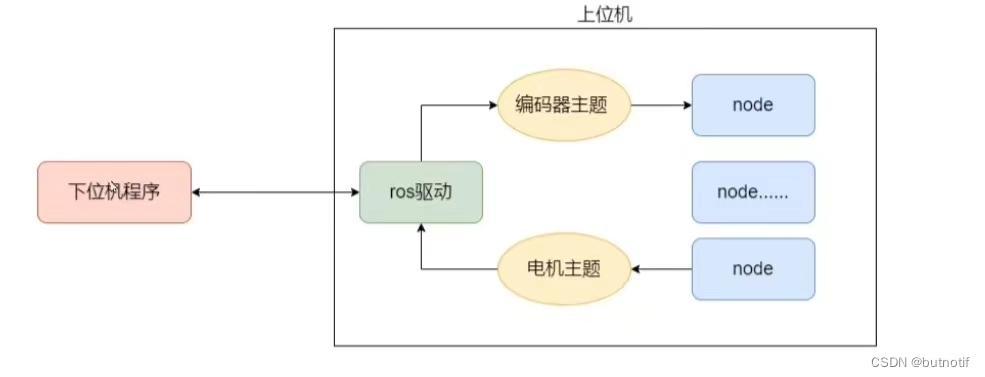

架构：

 上位机（ros驱动节点)与下位机以串口通讯的方式进行通讯

所以，代码women部分首先要导入串口通信

import serial

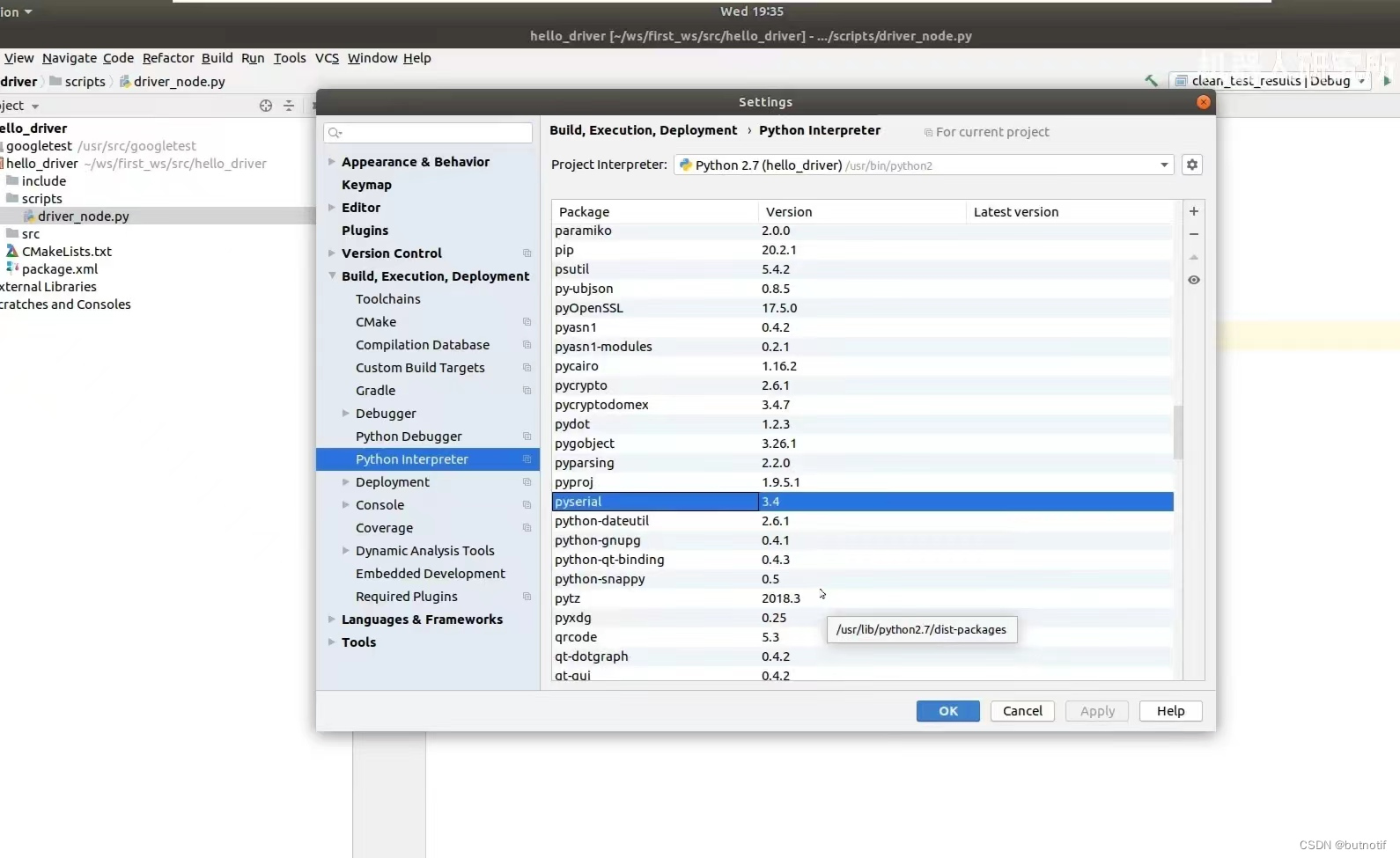

这是我们自己安装的包pyserial ,方法：输入命令：在hello_driver的文件夹下，pip install pyser

在电机驱动编码中，ros驱动功能包含了两个部分：①与下位机通讯（串口），②订阅主题消息

电机驱动程序：

#!/usr/bin/env python
#coding:utf-8

import serial
import rospy
import struct


if __name__ == '__main__':
    #创建节点
    rospy.init_node('my_driver_node')

    ser = serial.Serial(port = '/dev/ttyUSB0',baudrate = 115200)

    #电机的驱动
    pack = struct.pack('h',5000)

    data = bytearray([0x03,pack[0],pack[1]])
    ser.write(data)
    rospy.spin()

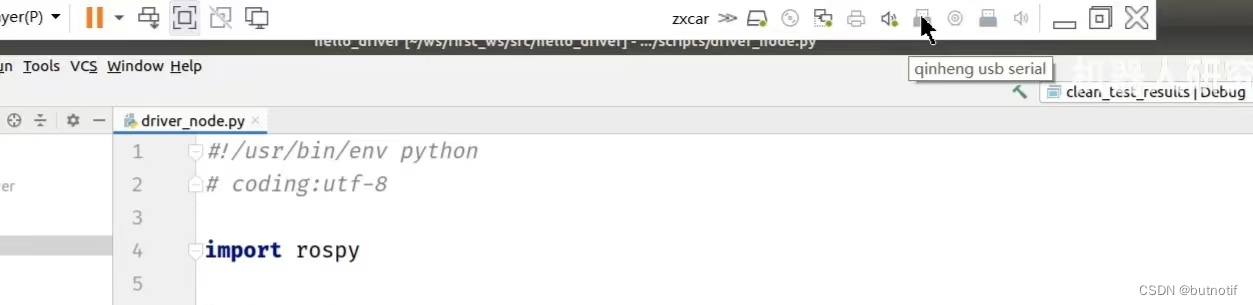

与主机相连，命令行运行即可，电机就转起来了。

订阅主题程序：

#!/usr/bin/env python
#coding:utf-8

import serial
import rospy
import struct

#std_msgs/UInt32
from std_msgs.msg import Int32

def motor_call_back(msg):
    #为了有语法提示
    if not isinstance(msg,Int32):return
    #接收到其他节点发送的数据
    pwm = msg.data
    #给下位机发送指令
    pack = struct.pack('h',pwm)

    data = bytearray([0x03,pack[0],pack[1]])
    ser.write(data)



if __name__ == '__main__':
    #创建节点
    rospy.init_node('my_driver_node')

    #串口创建
    #重试机制
    count = 0
    while count < 10:
        count += 1
        try:
            ser = serial.Serial(port = '/dev/ttyUSB0',baudrate = 115200)
            #如果出错了，后面的代码就不执行了
            #能达到这个位置说明，链接成功
            break
        except Exception as e:
            print 'e'

    #创建一个电机指令的订阅者
    motor_topic_name = ''
    rospy.Subscriber(motor_topic_name,Int32,motor_call_back)

    rospy.spin()

运行之后，在命令行可以利用pyqt的方式进行调试。

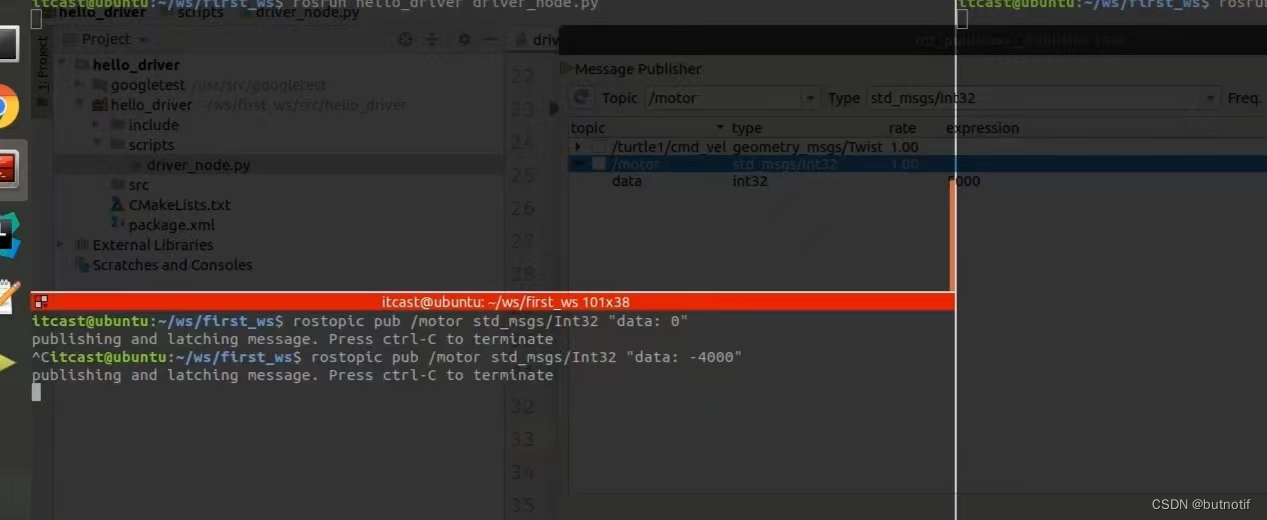

 以下两种命令是直接操控电机data的值。

 ros编码器功能实现：

#!/usr/bin/env python
#coding:utf-8

import serial
import rospy
import struct

#std_msgs/UInt32
from std_msgs.msg import Int32
from std_msgs.msg import Float32

def motor_call_back(msg):
    #为了有语法提示
    if not isinstance(msg,Int32):return
    #接收到其他节点发送的数据
    pwm = msg.data
    #给下位机发送指令
    pack = struct.pack('h',pwm)

    data = bytearray([0x03,pack[0],pack[1]])
    ser.write(data)



if __name__ == '__main__':
    #创建节点
    rospy.init_node('my_driver_node')

    #串口创建
    #重试机制
    count = 0
    while count < 10:
        count += 1
        try:
            ser = serial.Serial(port = '/dev/ttyUSB0',baudrate = 115200)
            #如果出错了，后面的代码就不执行了
            #能达到这个位置说明，链接成功
            break
        except Exception as e:
            print 'e'

    #创建一个电机指令的订阅者
    motor_topic_name = ''
    rospy.Subscriber(motor_topic_name,Int32,motor_call_back)

    #编码器
    encoder_topic_name = '/rpm'
    rpm_publisher= rospy.Publisher(encoder_topic_name,Float32,queue_size=100)
    #和下位机进行通讯
    while not rospy.is_shutdown():
        #阻塞式函数
        read = ser.read(2)

        data = bytearray([])
        data.extend(read)
        #bytearray 数据　到　数字类型

        data = struct.unpack('h',data)[0]
        rpm = data /100.0

        #将数据发布出去
        msg = Float32()
        msg.data = rpm
        rpm_publisher.publish(msg)



    rospy.spin()

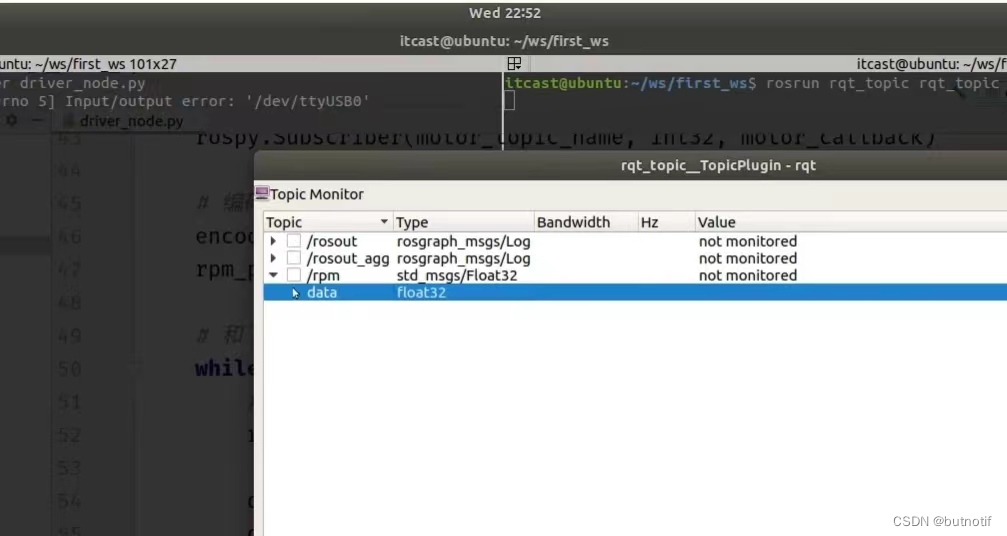

最后运行，简单调试一下，用pyqt.

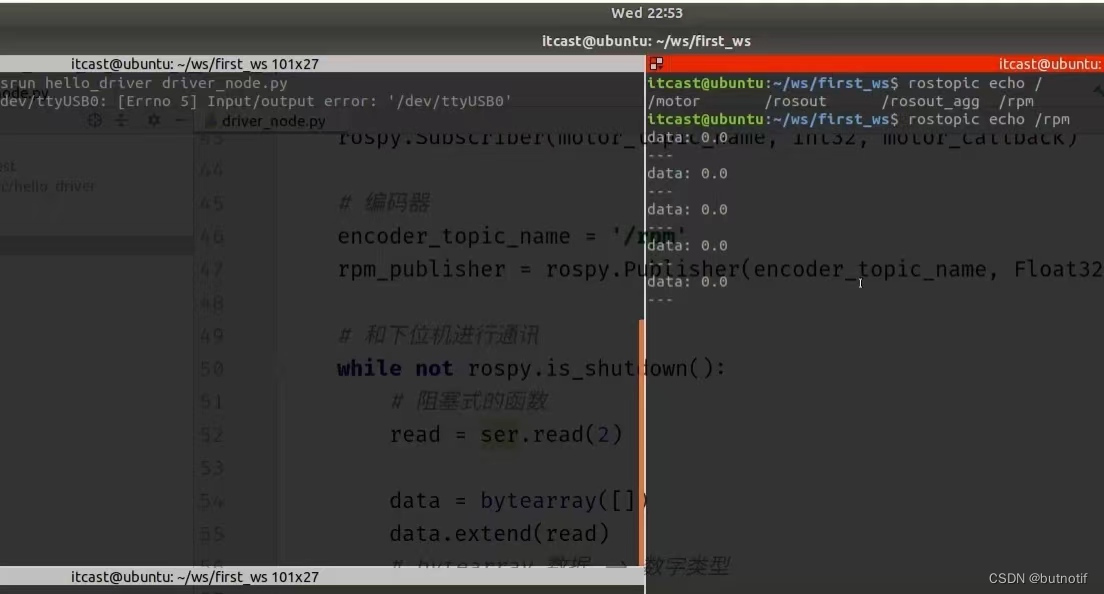

或者利用另一种命令：

 将电机和转速这种协议用ros的方式把它封装成了一个驱动。
