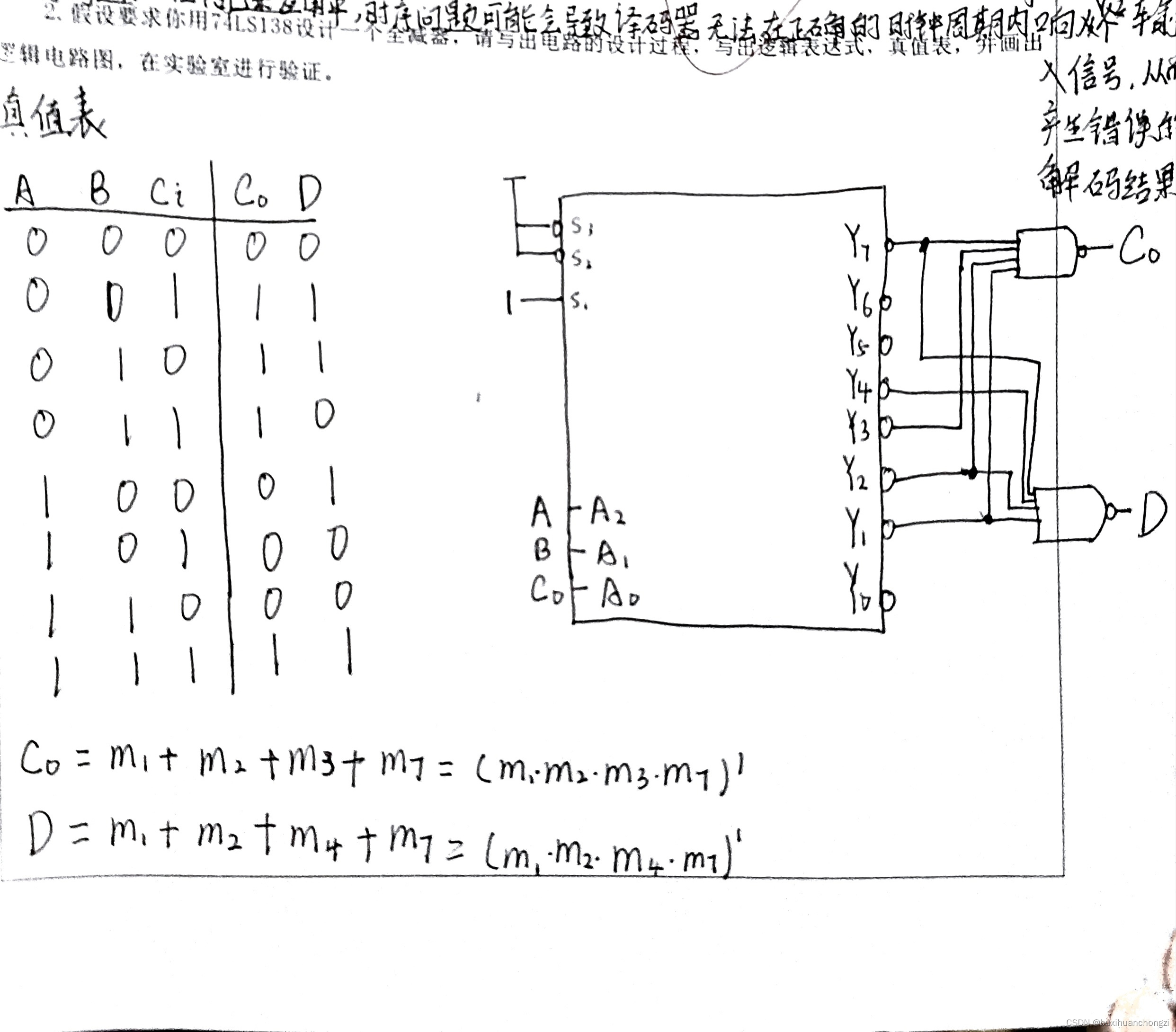

假设要求你用74 LS138设计一个全减器,请写出电路的设计过程,写出逻辑表达式真值表,并画出逻辑电路图,在实验室进行验证。


 ci:来自低位的借位

co:向高位借位

A,B:输入信号, 真值表是A-B

D:输出,二者相减结果

我的一些理解:1.输出有三个,所以有八种组合

2.看表时先看是否有来自低位的借位,以图片中第二行为例,ci为1表明有低位向A借位,但是A为0无法借位,所以A向高位借位,此时co就是1。因为是二进制所以A向高位借位了2,不要忘了低位向A借位了,所以A此时是(2-1)=1,D=1-0=1.

3.当A减不掉B时,也就是A不够时,那么A就要向高位借位,co就是1。

ok,白白
