56、基于51单片机的双机通信系统（Proteus仿真+原理图+程序+PCB图）

编号：56

基于51单片机的双机通信系统

功能描述：

      本设计由51单片机最小系统+串口通讯模块+液晶1602显示模块+键盘模块+声光报警模块
1、主控制器是89C52单片机。
2、设计一个点对点双机通信系统，能用按键设置通信参数，能够对当前通信信息、通信参数进行显示,并能对接收到的信息进行甄别报警。
3、设计两套单片机系统A/B,连接好A/B系统的串行通信线路，上电或按键复位后显示器件自动显示待发送/接收状态 (例如显示“Send?”“Receive ?”)，进入准备阶段通过按键“OK”选择确认功能。
4、可以通过按键修改设置通信参数，例如串行通信的速率，数据位数等。
5、对接收到的数据进行甄别，接收到特定数据后触发蜂鸣器报警。

Proteus7.8以上版本均可使用


视频演示链接：

56、基于51单片机的双机通信系统

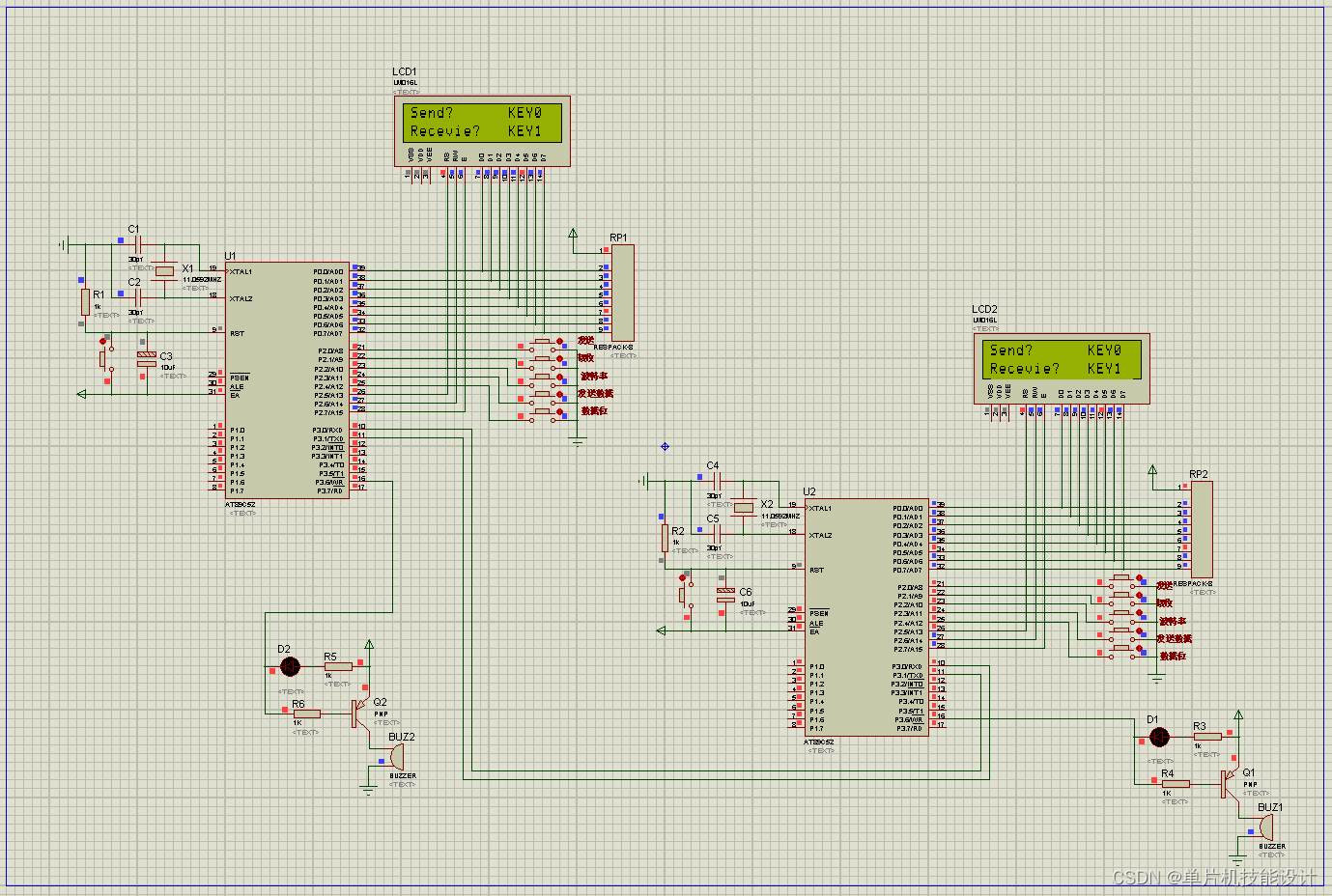

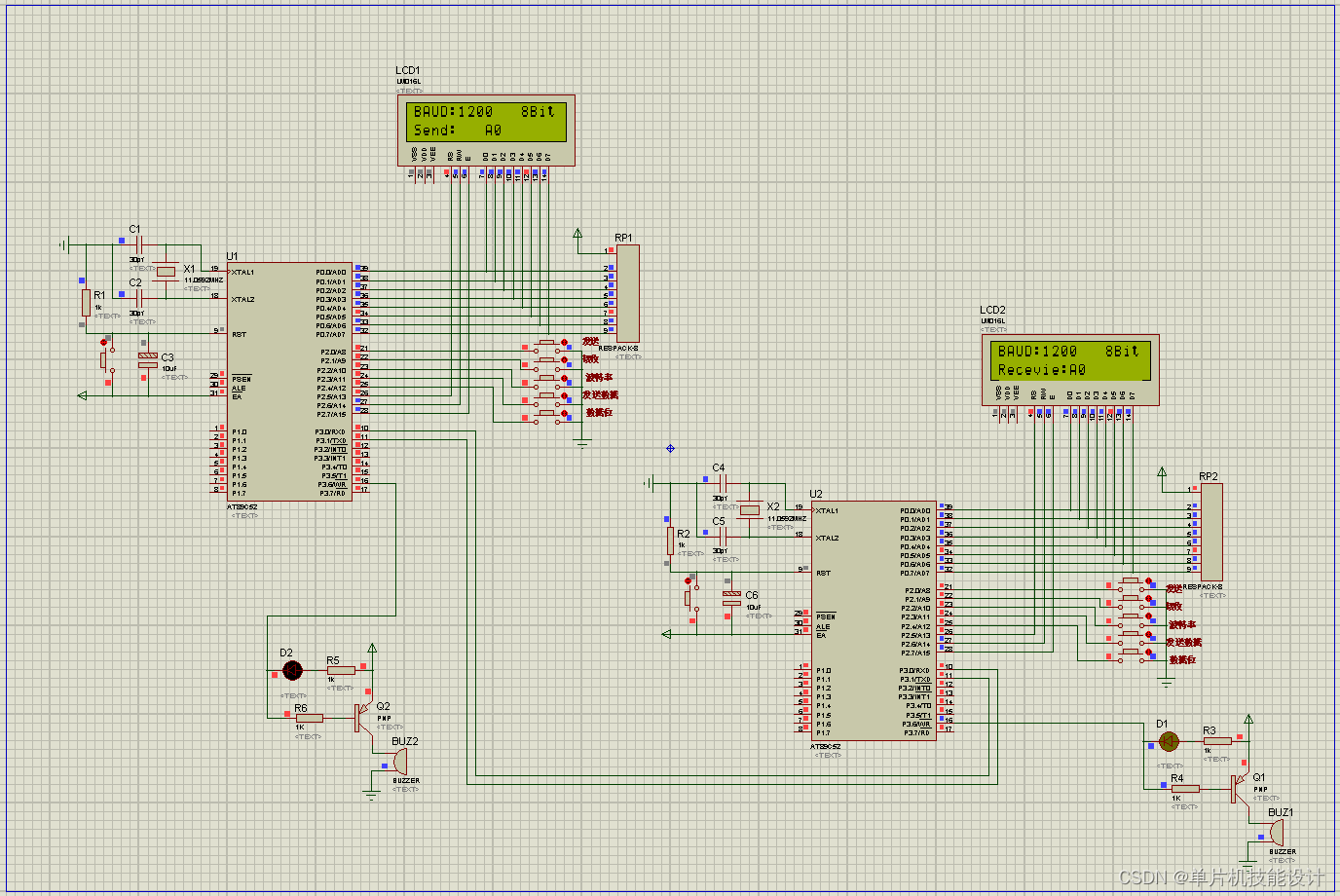

仿真图：

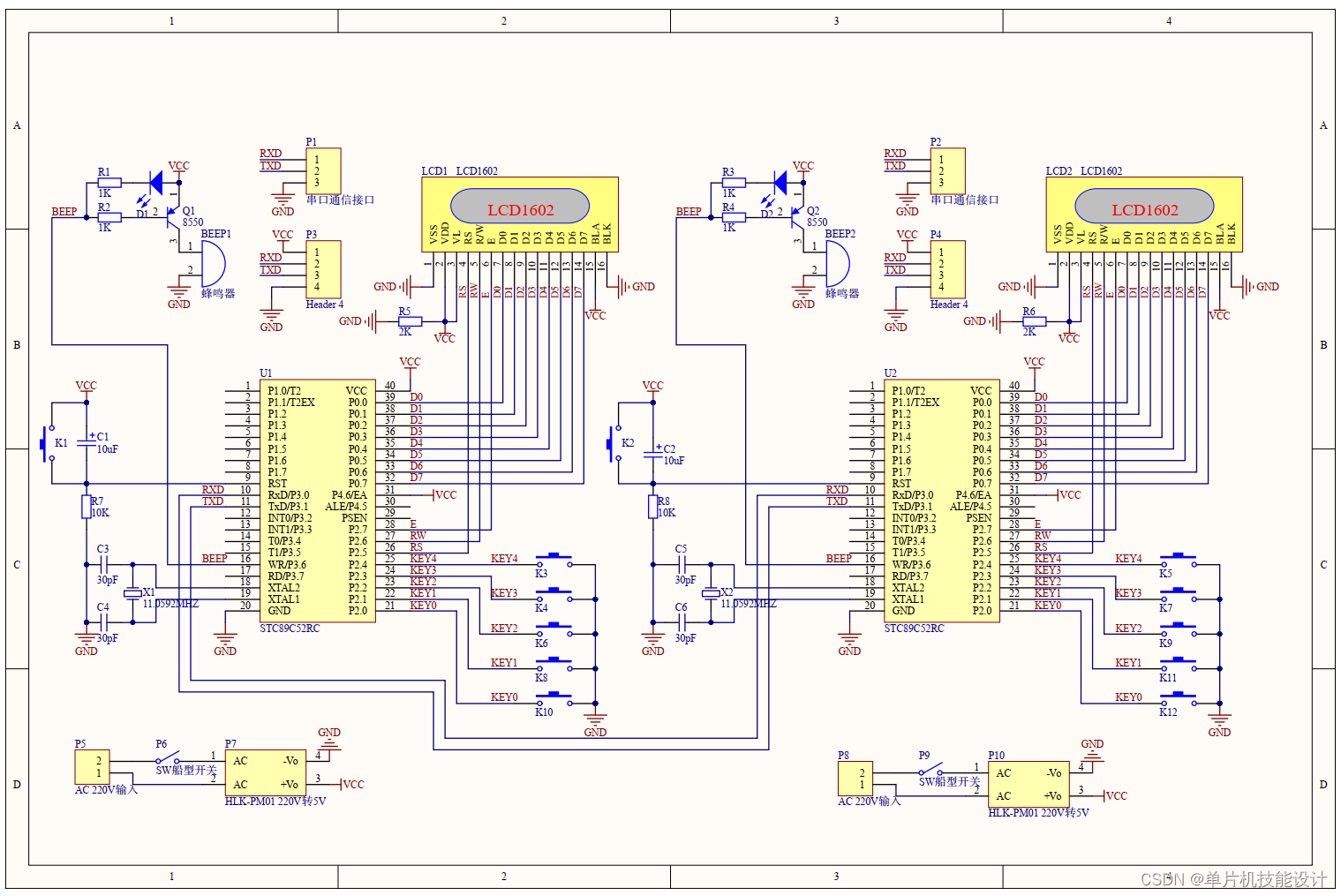

电路图：

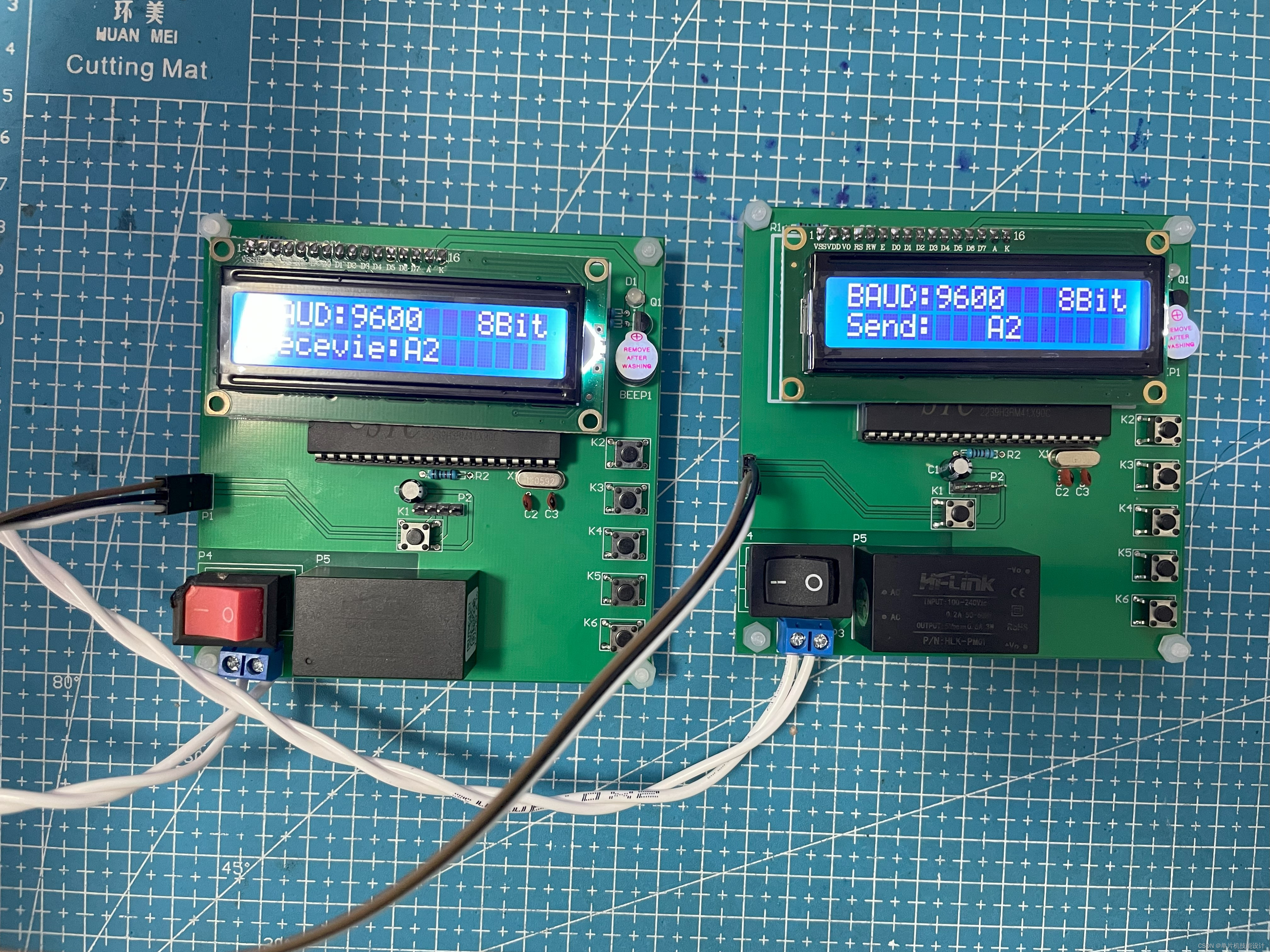

实物图：

程序源码：

#include "reg52.h"
#include "delay.h"
#include "uart.h"
#include "lcd1602.h"


#include "stdio.h"
#include "string.h"

sbit LED = P3^6; 			//LED控制接口

void Uart1_BAUD(unsigned char BD);


sbit KEY0 = P2^0;
sbit KEY1 = P2^1;
sbit KEY2 = P2^2;
sbit KEY3 = P2^3;
sbit KEY4 = P2^4;


unsigned char lv = 0;

void main(void)
{
	unsigned char TT = 0;

	static unsigned char num = 0;
	unsigned char mode = 0;
	unsigned char send[2];
	Lcd1602_Init();		  //LCD1602液晶初始化
	Lcd1602_String(0,0,"Send?      KEY0 ");
	Lcd1602_String(0,1,"Recevie?   KEY1 ");


	while(1)
	{
		if(KEY0==0)
		{
			while(KEY0==0);
			Lcd1602_Write_Com(0x01); //清屏光标复位
			Lcd1602_String(0,1,"Send:           ");
			mode = 0;			//发送模式
			break;
		}
		else if(KEY1==0)
		{
			while(KEY1==0);
			Lcd1602_Write_Com(0x01); //清屏光标复位
			Lcd1602_String(0,1,"Recevie:        ");
			mode = 1;			//接收
			break;
		}
	}


	Uart1_BAUD(1);
	Lcd1602_String(12,0,"8Bit");
	while(1)
	{
		if(KEY2==0)
		{
			while(KEY2==0);
			lv++;
			Uart1_BAUD(lv);
			if(lv>=5)
				lv = 0;
		}
		if(KEY4==0)			//数据位
		{
			while(KEY4==0);
		   	if(TT==0)
			{
				TT = 1;
				Uart2_Dat(TT);
				Lcd1602_String(12,0,"9Bit");
			}
			else if(TT==1)
			{
				TT = 0;
				Uart2_Dat(TT);
				Lcd1602_String(12,0,"8Bit");
			}
		}
		if(mode==0)
		{
			if(KEY3==0)			//发送
			{
				while(KEY3==0);

				send[0]='A';
				send[1]=num%10+0x30;
				Uart1_SendString(send);
				num++;
				if(num>9)
					num = 0;
				Lcd1602_String(8,1,send);
				Lcd1602_String(10,1,"   ");
			}
		}
		else if(mode==1)
		{
			if(Uart1_WaitRecive()==0) 		//收到了数据
			{
				Lcd1602_String(8,1,uart1_buf);
				Lcd1602_String(10,1,"   ");
				//判断uart1_buf里边有没有LED0
				if(strstr((char *)uart1_buf,(char *)"A0")!=NULL)
				{
					LED = 0;
					Uart1_ClearRecive();		//清除

				}
				else if(strstr((char *)uart1_buf,(char *)"A1")!=NULL)
				{
					LED = 1;
					Uart1_ClearRecive();		//清除
				}

			}
			delay_ms(10);
		}
	}
}
