编号：67-3

基于STM32的数字闹钟系统的设计与实现（OLED）

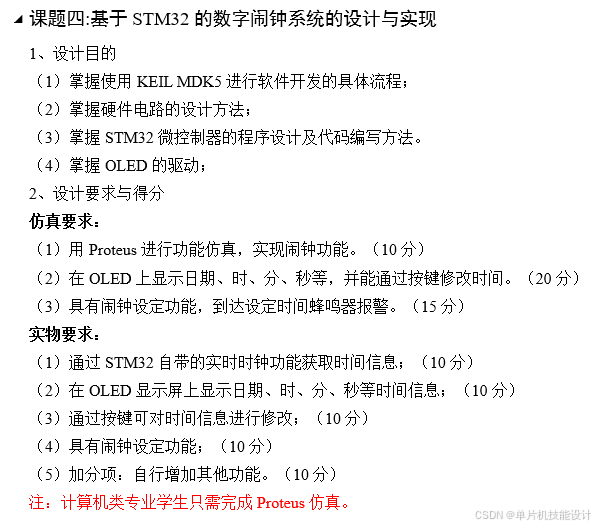

功能描述：

视频演示链接：

67-3、基于STM32的数字闹钟系统的设计与实现

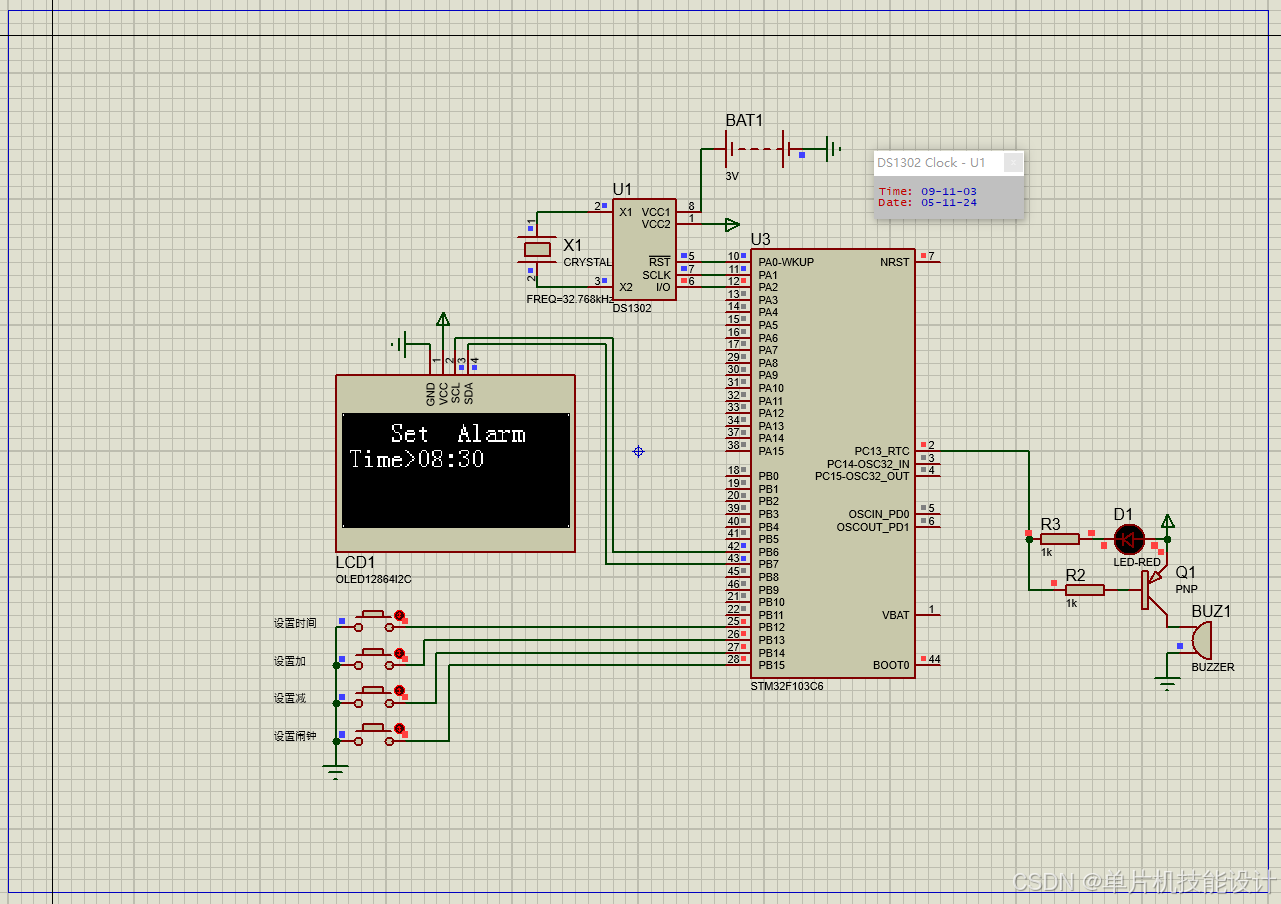

仿真图：

程序源码：

/***********************************************

***********************************************/
#include "delay.h"
#include "OLED_I2C.h"
#include "key.h"


#include "led.h"
#include "ds1302.h"


#include "stdio.h"
#include "stdlib.h"

extern _Bool flag_timer;			//定时时间到标志位


int main(void)
{

	_Bool Alarm = 0;
	unsigned char key_value = 0;					//按键返回值

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);	//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	OLED_Init();                                    //OLED初始化操作
	OLED_CLS();                                     //OLED清除屏幕
	LED_Init();
	KEY_Init();										//初始化端口

	DS1302_Init();  			   					//DS1302初始化
	KEY_Init();

 	while(1)
	{

		DS1302_ReadTime();							//读取DS1302
		delay_ms(60);

		key_value = KEY_Scan(0);		 			//按键单击
		switch(key_value)
		{
			case 1:
				KEY_Set();
			break;
			case 2:
				BEEP = 1;							//取消报警
			break;

			case 4:
				KEY_Set_Alarm();					//设置闹钟
			break;


		}

		DS1302_Time();							//显示时钟


		if(Timer_info.hou == Ahour&&Timer_info.min ==Amin )		//到达闹钟时间
		{
			if(Timer_info.sec==0)				//秒钟为0
			{
				if(Alarm==0)
				{
					Alarm = 1;
					BEEP = 0;					//开报警

				}
			}

		}
		else
		{
			if(Alarm==1)
			{
				Alarm = 0;
				BEEP = 1;						//关报警

			}
		}

	}
}
