基于STM32单片机的压力监测仪(MPX4115)（源程序+Protues仿真）

单片机技能设计

已于 2024-11-05 09:42:25 修改

阅读量815

点赞数 5

分类专栏：项目合集文章标签：单片机 stm32 嵌入式硬件

于 2024-11-05 09:23:02 首次发布

本文链接：https://blog.csdn.net/bxy415655001/article/details/143499999

版权

项目合集专栏收录该内容

73 篇文章

订阅专栏

编号：68

基于STM32单片机的压力监测仪(MPX4115)

功能描述：

本设计由STM32单片机+MPX4115压力传感器+液晶1602模块
1、主控制器是STM32F103单片机
2、MPX4115压力传感器采集气压力，通过ADC0832模数转换器进行A/D转换，读取压力数据
3、液晶1602显示其压力值

视频演示链接：

68、基于STM32单片机的压力监测仪(MPX4115)

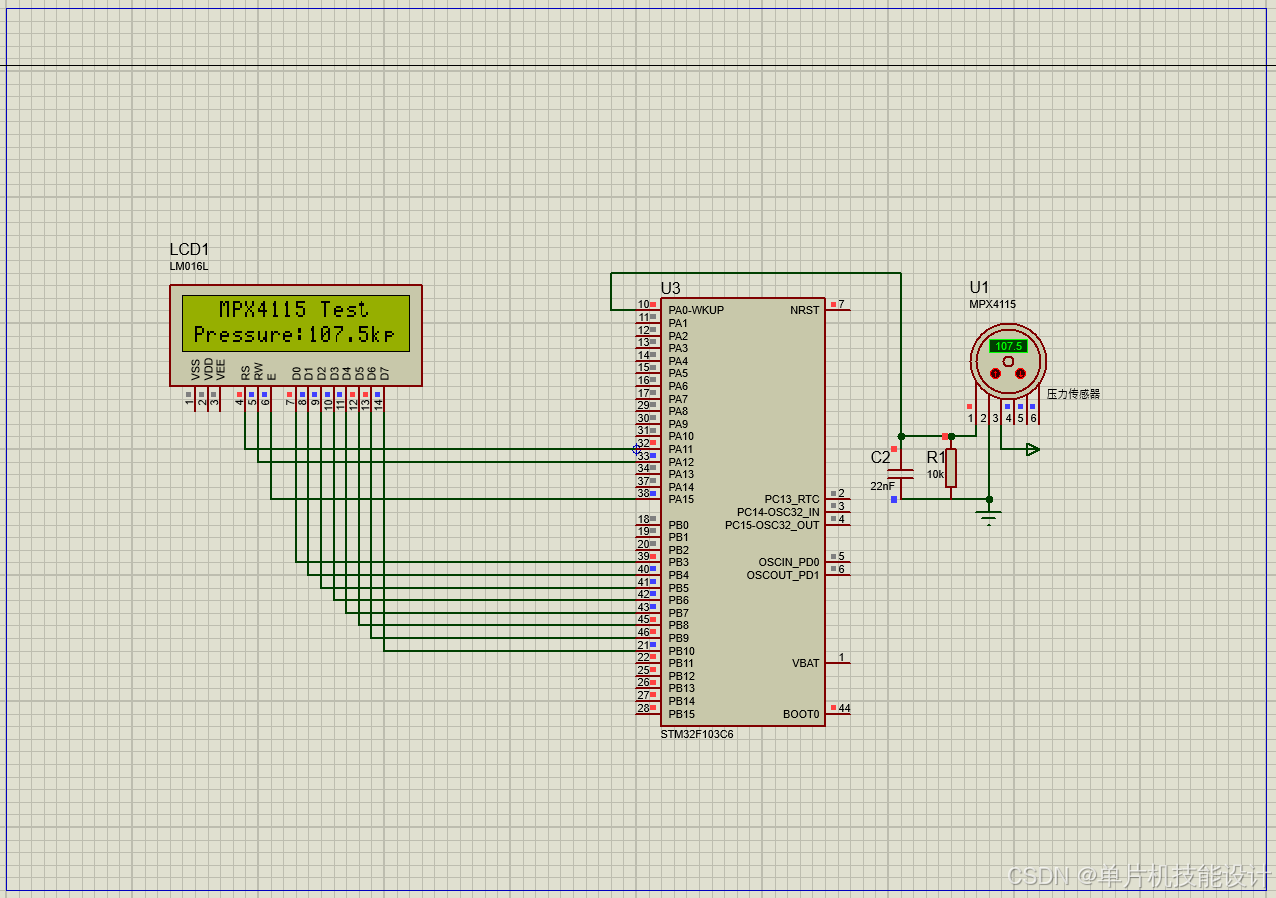

仿真图：

程序源码：

#include "delay.h"
#include "LCD1602.h"

#include "led.h"
#include "adc.h"

#include "stdio.h"
#include "stdlib.h"


int main(void)
{
	unsigned char buf[20];
	u32 adcx = 0;                                   //AD值
    float voltage = 0;                              //电压

	unsigned int Pressure = 0;						//方便计算 这是扩大十倍的压力值

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);	//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	Lcd1602_Init();									//液晶1602初始化
	LED_Init();
	Adc_Init();
	Lcd1602_Write_Com(0x01);

	LED_Init();
	Lcd1602_String(0,0,"  MPX4115 Test   ");
 	while(1)
	{

		adcx = Get_Adc_Average(ADC_Channel_0,10);   //AD转换读取
		/*
		线性区间标度变换公式： y=(115-15)/(4.766-0.267)X+9.1kpa
		这个公式是怎么来的呢？
		测量115kPa时，AD转换后测得电压为0.267V
		测量15kPa时,  AD转换后的数字为4.766V
		又因为压力与电压有线性关系，因此两者的比例关系为 y=(115-15)/(4.766-0.267))
		再加上9.1kPa的修正值即可
		*/
		voltage =(float)adcx*(5.0/4096);            	//ADC值转换为电压值
		if(voltage>=0.267&&voltage<4.766)				//MPX4115在15kpa-115kpa之间是线性的
		{
			float Vary = voltage;

			Pressure = (((100.0/4.499)*Vary)+9.1)*10;	//压力计算公式 扩大十倍 方便计算
		}
		sprintf((char *)buf,(const char *)"Pressure:%5.1fkpa",(float)Pressure/10);
		Lcd1602_String(0,1,buf);                   	 	//显示



	}
}
