Labview毕设课程设计（信号采集与仿真系统）

摘要

Labview温湿度与光照实时采集系统是本人的课程设计，读者也可以作为毕业设计的基础框架，然后在基础上进行二次开发。该系统可采集传感器的真实数据，也可以采集labview的模拟信号数据；可实时显示当前采集的数据与历史数据；可实时显示采集数据的时域、频域与时频域信息；可设置任意时长的采样时间；可以同时采集多个通道的数据；可设置不同的采样频率；可自动采集并保存数据。此外，我们还开发了读取采集数据的python代码，方便科研后续进行信号变换工作。

一、概述

目前存在的大多数采集系统不能实时显示历史数据，仅能显示有限个采样点的当前数据。本人设计的采集系统可以实时显示采集的历史数据与当前数据。作者也可以使用该系统采集实际的温度、光照、与湿度传感器的信号（需要NI采集卡），并对这些信号进行时域、频域、时频域分析。当然，读者也可以采集labview自带的模拟信号，并进行时域、频域、时频域分析。本人为该系统添加了必要的注解，十分便于读者进行二次开发。

二、采集系统的功能介绍

温湿度与光照系统的信采集系统的页面如下：

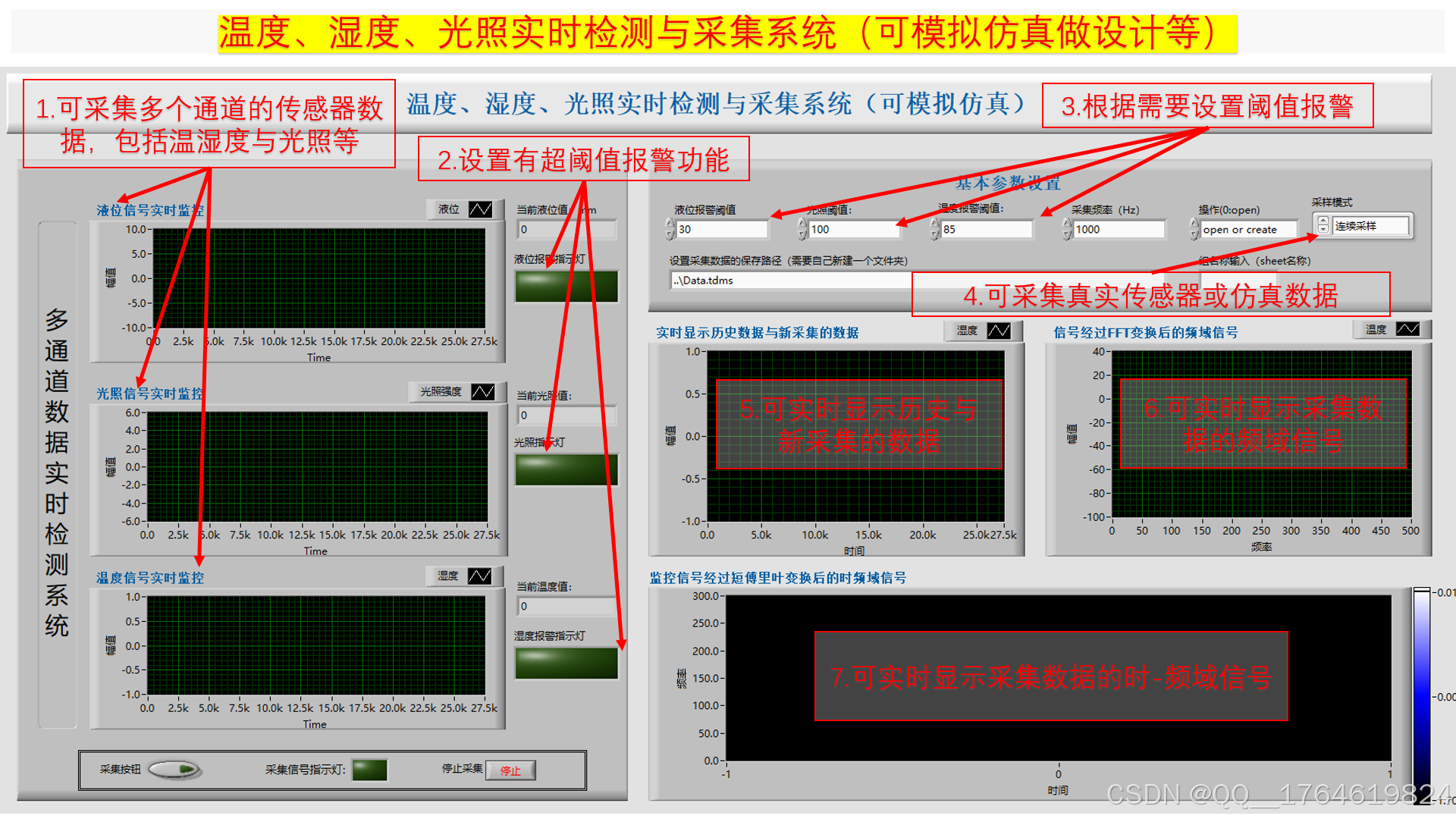

1.可同时模拟或采集多个通道（传感器）的数据

读者可以根据需要同时采集多个通道的数据，包括温度、湿度、光照等传感器的电压信号。当然也可以根据自己的需要采集或仿真其它类型的信号，例如液位与二氧化碳含量等测量。

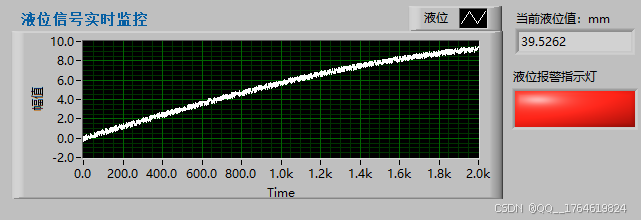

2.可设置阈值报警

例如读者采集温湿度时（当然也可以采集其它信号的数据），可以设置报警阈值，当超过该阈值时报警指示灯亮。

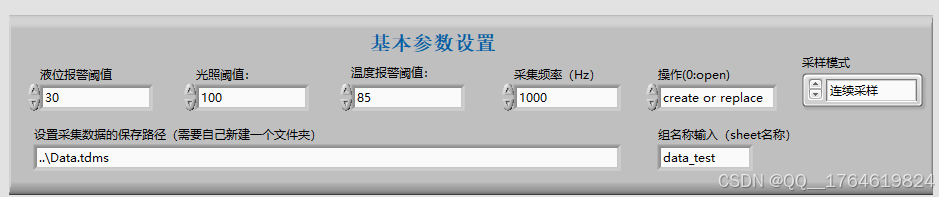

3.可设置采集频率和采样模式

（1）作者可以根据需要设置采样频率。

（2）当读者需要采集实际传感器信号或者labview的模拟信号进行数据分析时，可以选择连续或有限采样。连续采样可以无时限的采集信号。

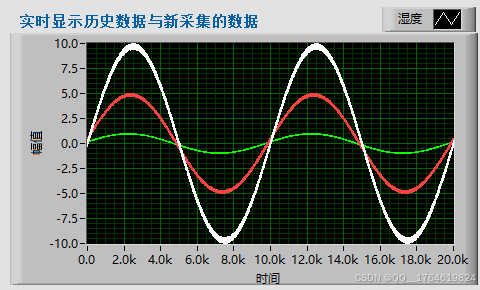

4.可显示实时和历史采集的数据

目前存在的大多数采集系统不能实时显示历史数据，本系统利用专业知识解决了此问题。采集系统可以实时显示历史数据和当前采集的数据。

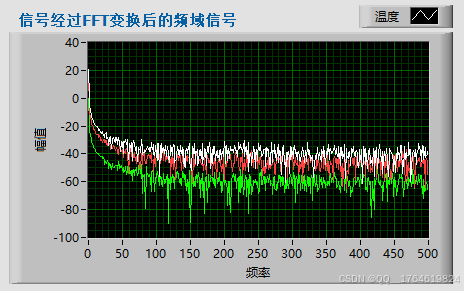

5.必要的频域分析

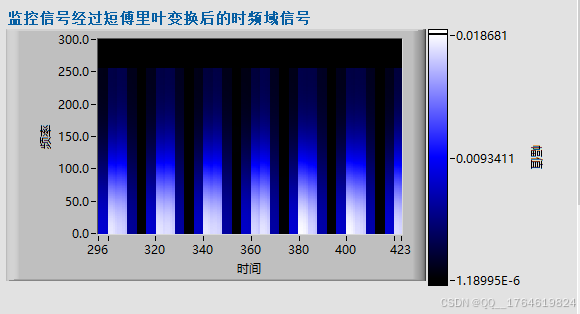

时域、频域、时-频域几乎是信号分析的必要方法。本系统可以实时分析采集数据的频域与时频域信息，以便于读者发现信号的故障等特征。

三、采集结果分析

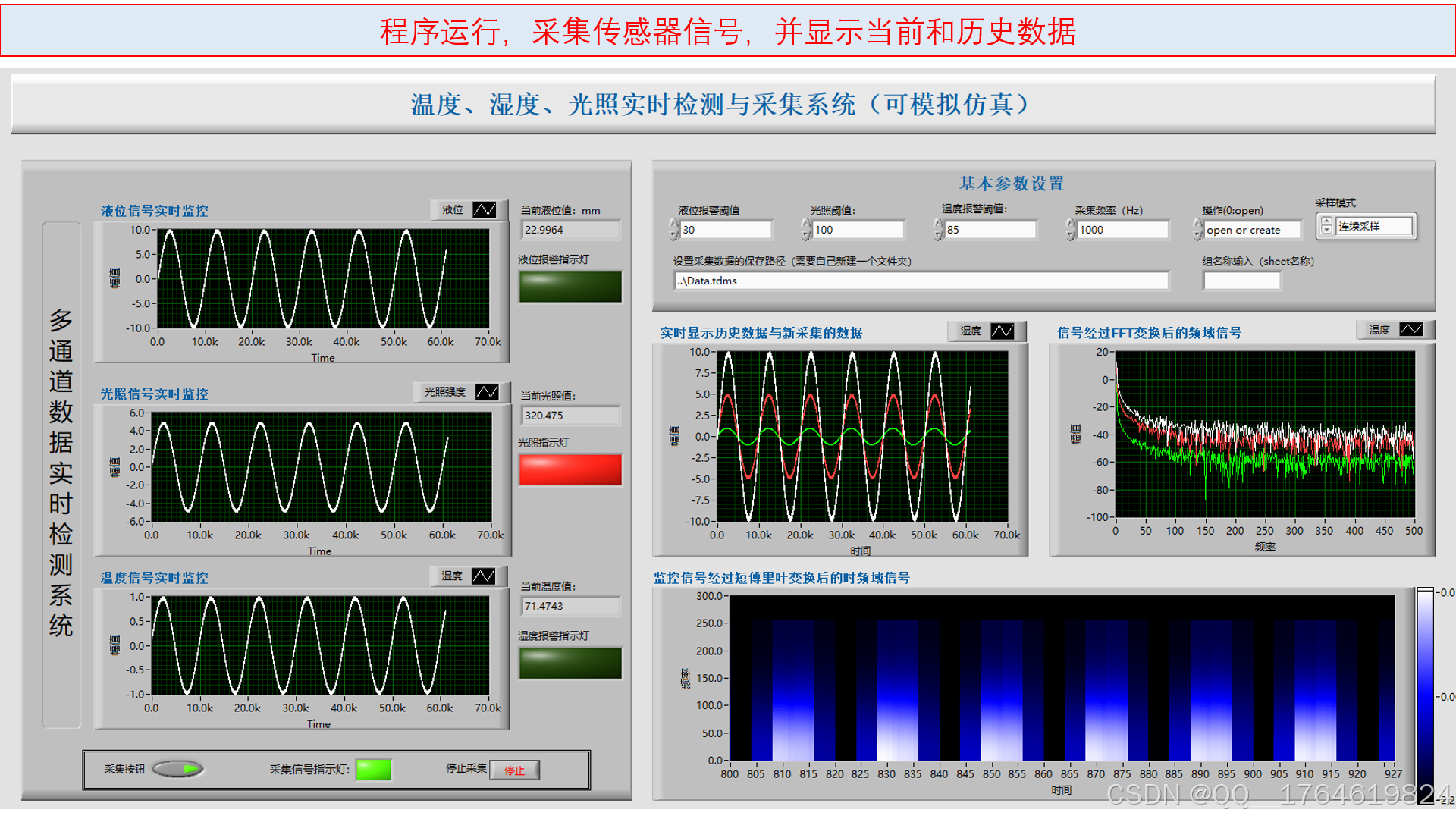

1.程序运行，采集传感器信号，并显示当前和历史数据

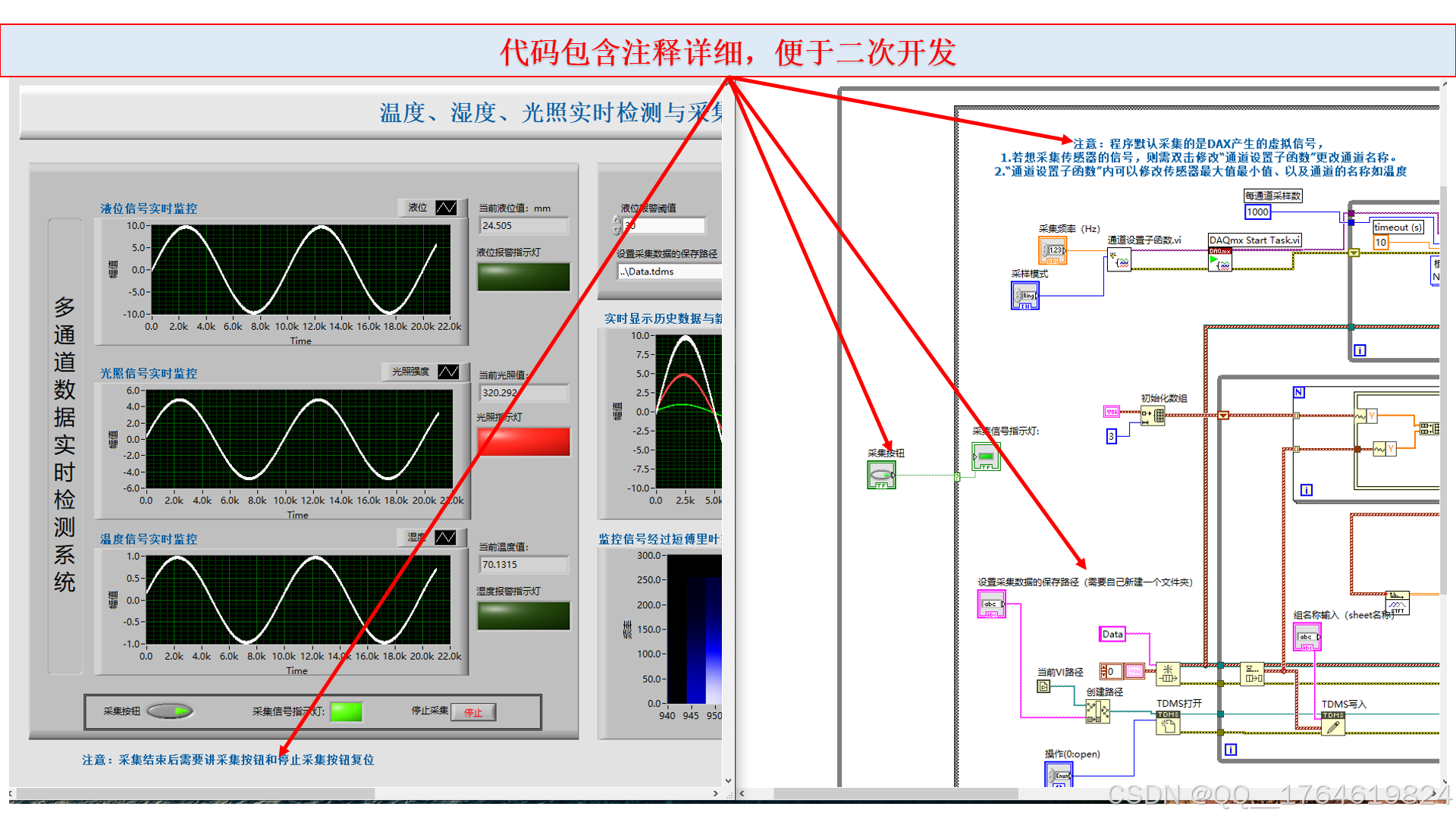

2.代码可解释性强，便于二次开发

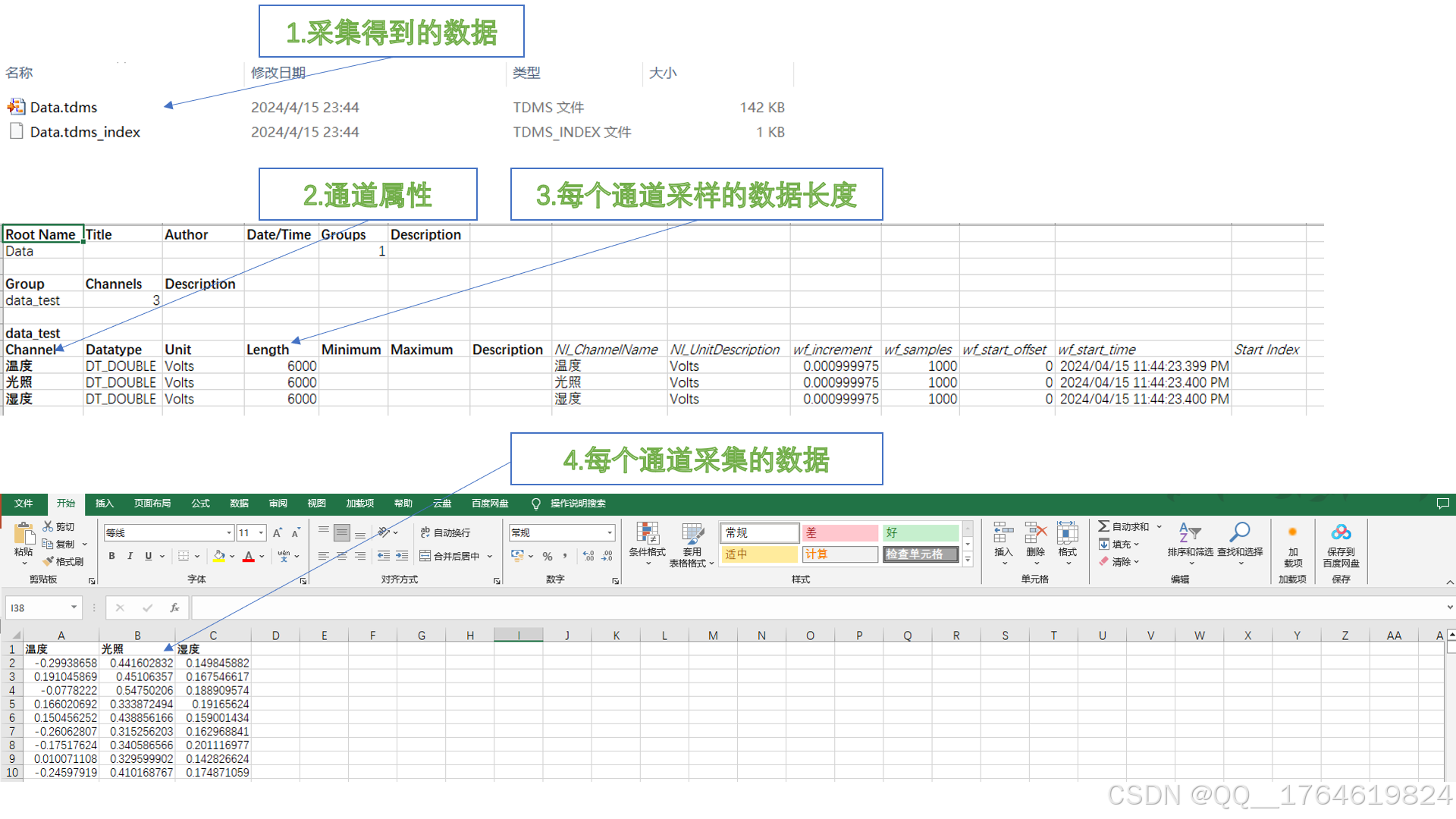

3.查看采集得到的数据

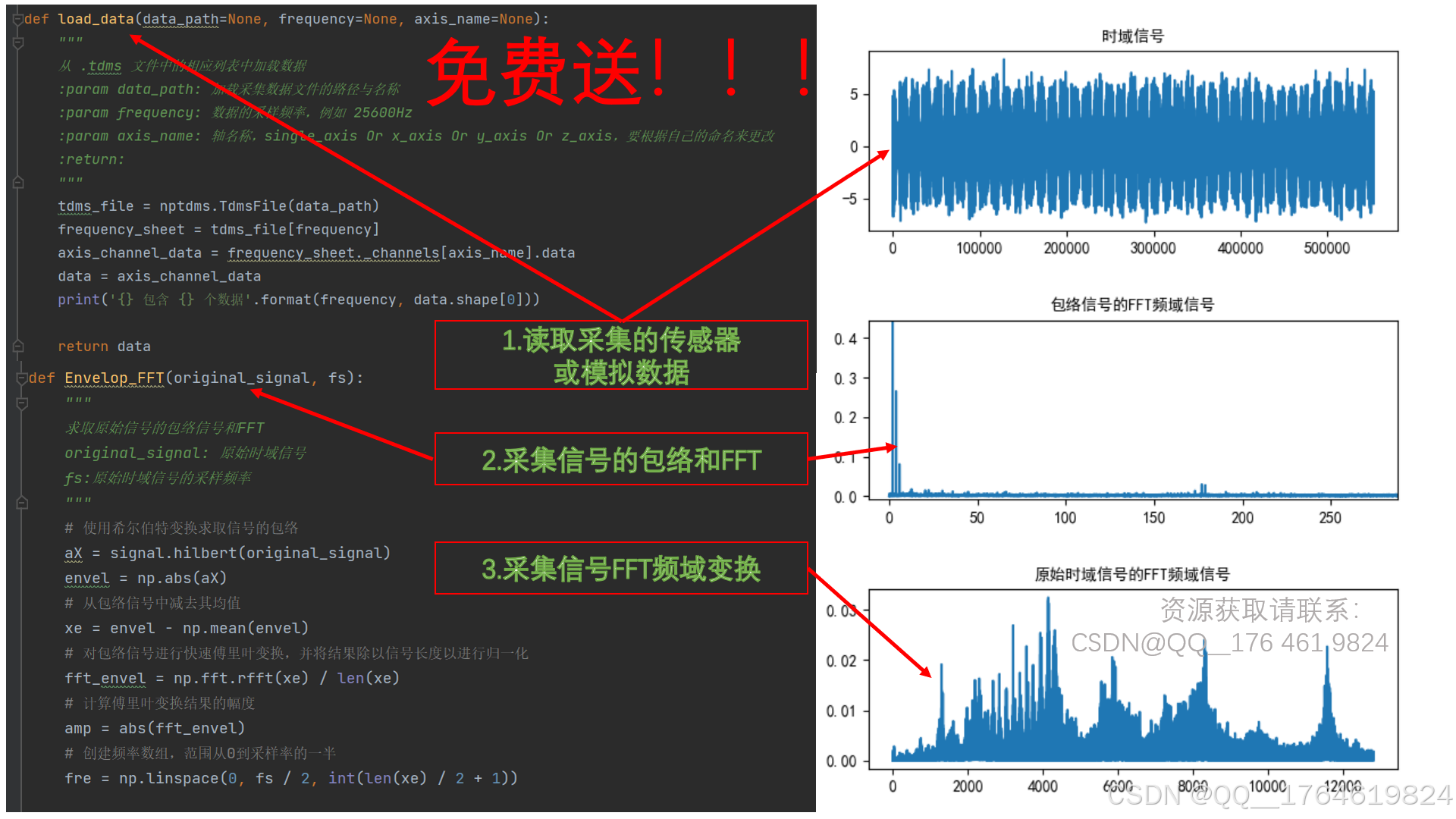

四、读取采集到的数据并进行分析
