GStreamer中h264parse元素

h264parse 是 GStreamer 中处理 H.264 视频流的关键元素，主要负责解析和准备 H.264 流以便后续处理。以下是该元素的全面解析：

1. 基本功能

1.1 主要作用

• 解析：识别 H.264 流中的 NAL 单元

• 重组：处理流中的 SPS/PPS 等参数集

• 转换：将字节流格式转换为更适合解码的格式

• 时间戳处理：确保正确的 DTS/PTS 传递

1.2 典型应用场景

text

raw H.264流 → h264parse → 解码器
mp4文件 → qtdemux → h264parse → avdec_h264
RTP流 → rtph264depay → h264parse → 解码器

视频源 → 编码器(x264enc/vaapih264enc等) → h264parse → 封装器(mp4mux/mpegtsmux) → 输出

2. 关键属性

属性	说明	示例值
config-interval	发送SPS/PPS的间隔(帧数)	-1(不发送), 0(每帧), 100
disable-passthrough	禁用直通模式	true/false
split-packetized	分割包化数据	true/false
output-corrupt	输出损坏帧	true/false
alignment	NAL单元对齐方式	au(访问单元), nal(单元), none

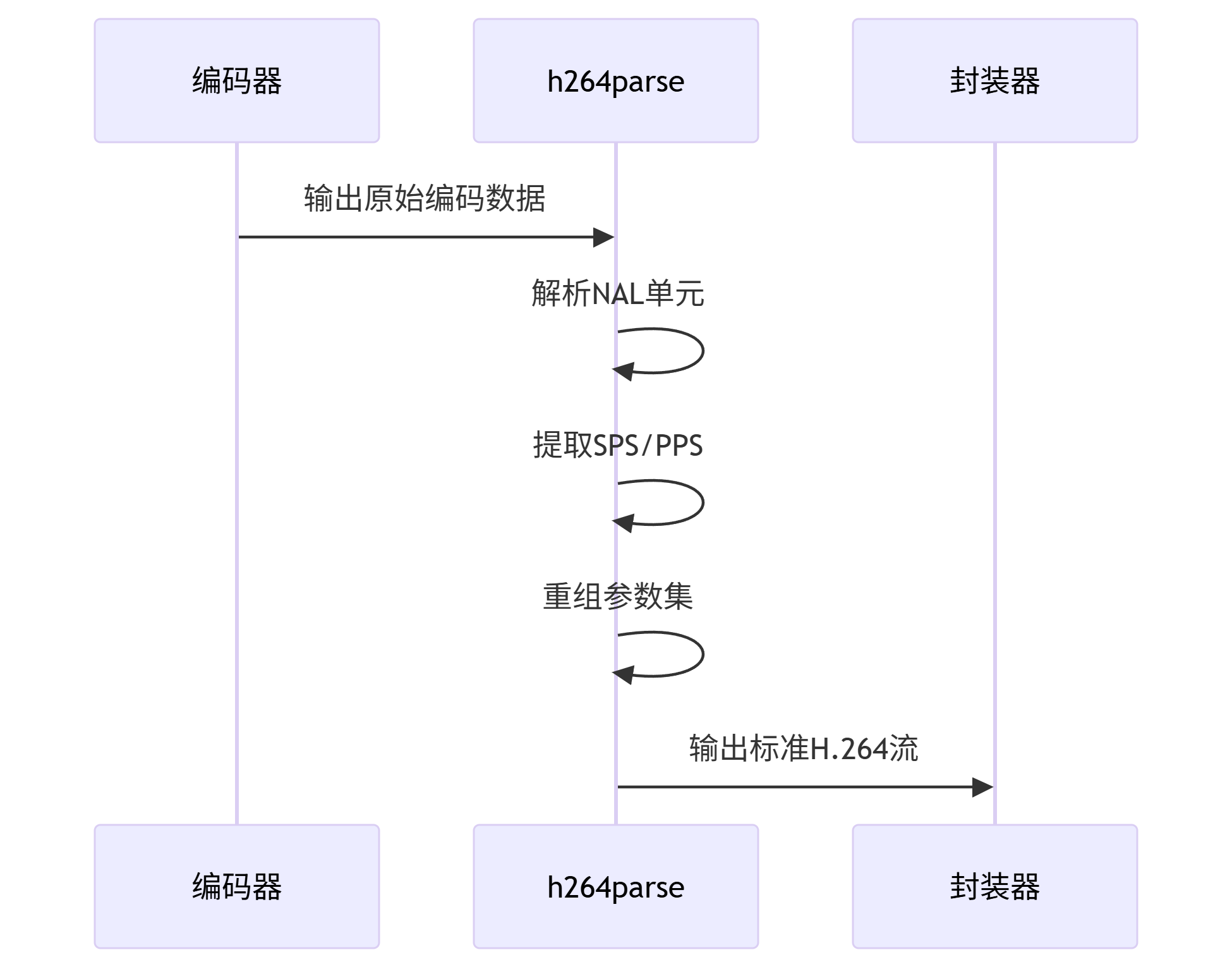

编码数据流处理流程

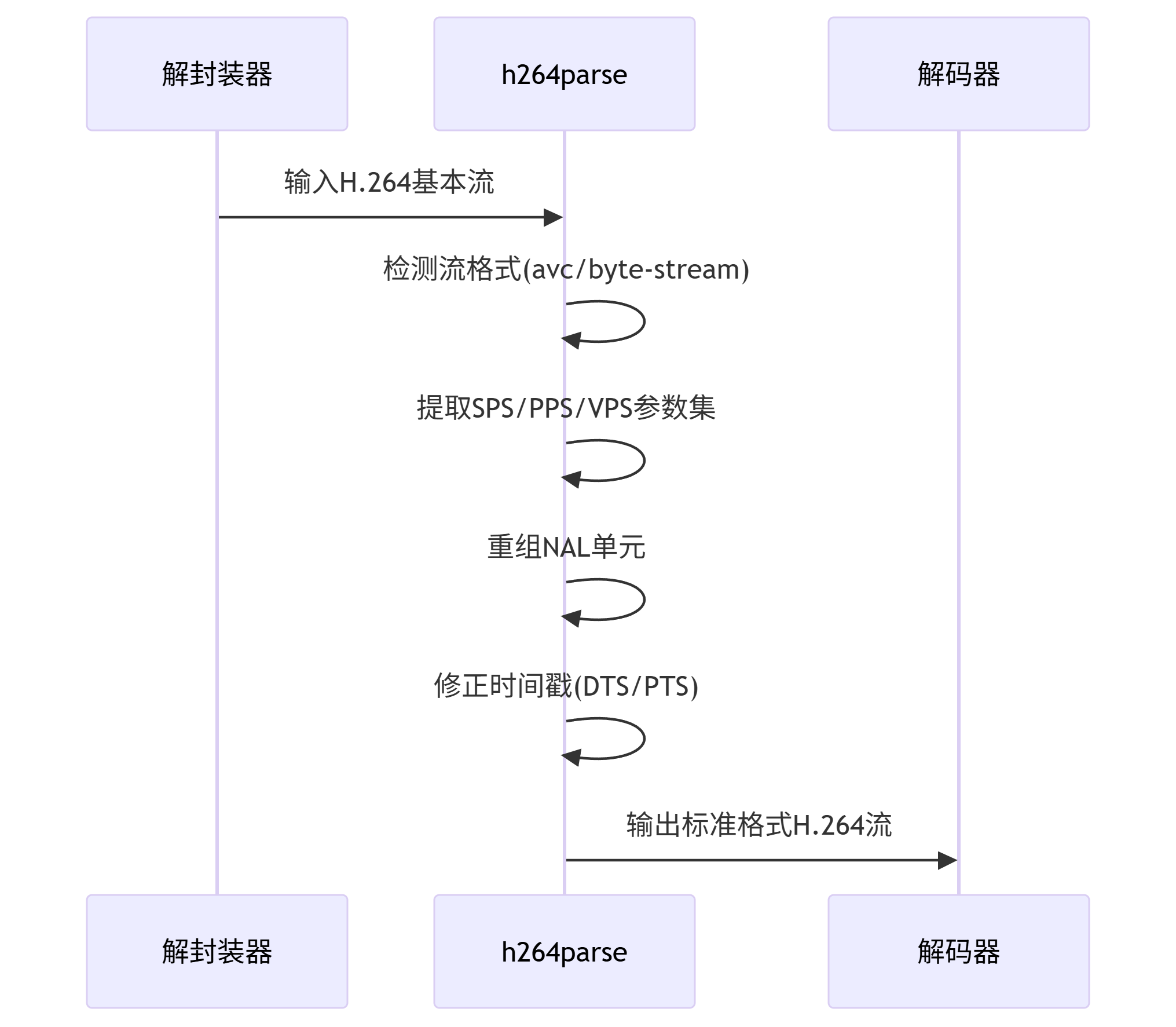

解码数据流处理流程



3. 输入/输出格式

3.1 输入格式

• video/x-h264: 原始H.264流

  • stream-format: avc(带起始码), byte-stream, avc3

  • alignment: au或nal

3.2 输出格式

• video/x-h264: 解析后的H.264流

  • 包含正确的SPS/PPS参数集

  • 统一的时间戳处理

4. 使用示例

4.1 基础使用

bash

# 从MP4文件中解析H.264流
gst-launch-1.0 filesrc location=video.mp4 ! qtdemux ! h264parse ! avdec_h264 ! autovideosink

# 处理RTP流
gst-launch-1.0 udpsrc port=5000 ! application/x-rtp,encoding-name=H264 ! rtph264depay ! h264parse ! avdec_h264 ! autovideosink

4.2 带参数配置

bash

# 强制每100帧发送SPS/PPS
gst-launch-1.0 filesrc location=input.mp4 ! qtdemux ! h264parse config-interval=100 ! queue ! avdec_h264 ! autovideosink

# 处理损坏的流
gst-launch-1.0 broken-source ! h264parse output-corrupt=true ! avdec_h264 ! autovideosink

5. 高级功能

5.1 提取SPS/PPS

c

// 通过消息获取参数集
static GstFlowReturn
on_new_sample (GstElement * elt, gpointer data)
{
  GstSample *sample;
  GstBuffer *buffer;
  GstMapInfo map;
  GstCaps *caps;
  const GstStructure *s;
  const GValue *codec_data;

  g_signal_emit_by_name (elt, "pull-sample", &sample);
  caps = gst_sample_get_caps (sample);
  s = gst_caps_get_structure (caps, 0);
  codec_data = gst_structure_get_value (s, "codec_data");

  if (codec_data) {
    GstBuffer *buf = gst_value_get_buffer (codec_data);
    gst_buffer_map (buf, &map, GST_MAP_READ);
    // 处理SPS/PPS数据
    gst_buffer_unmap (buf, &map);
  }
  gst_sample_unref (sample);
  return GST_FLOW_OK;
}

5.2 动态码率切换

bash

# 结合multifilesrc处理多码率流
gst-launch-1.0 multifilesrc location="clip_%d.h264" ! h264parse ! mpegtsmux ! hlssink

6. 问题排查

6.1 常见错误

1. 无SPS/PPS错误：

   text

   Warning: No SPS/PPS in data

   解决方案：确保上游传递了参数集或设置config-interval

   # 确保解封装器传递了参数集
   qtdemux ! h264parse config-interval=-1 ! ...

2. 时间戳问题：

   text

   GStreamer warning: Non-monotonous DTS

   解决方案：添加setpts=pts=N/FRAME_RATE/TB过滤器

        3. 关键帧对齐问题

症状：播放器无法正确跳转
解决方案：

bash

# 确保关键帧间隔一致
x264enc key-int-max=30 ! h264parse config-interval=30

        4.兼容性问题

症状：某些设备无法播放
解决方案：

bash

# 启用完整头部信息
h264parse insert-vui=true aud=true byte-stream=true

        5.解码器兼容性问题

症状：解码器无法初始化
解决方案：

bash

# 强制输出字节流格式
h264parse disable-passthrough=true ! ...



6.2 调试技巧

bash

# 查看详细解析过程
GST_DEBUG=h264parse:6 gst-launch-1.0 ...

# 检查输出Caps
GST_DEBUG=2 gst-launch-1.0 ... ! h264parse ! fakesink

7. 性能优化

1. 启用零拷贝：

   bash

   h264parse disable-passthrough=false ! ...

2. 批量处理：

   bash

   h264parse alignment=au ! ...

3. 避免重复解析：

   bash

   # 对已正确格式化的流
   h264parse disable-passthrough=true ! ...

        4.硬件解码优化：

        bash

h264parse ! vaapih264dec ! ...

        5.多线程处理：

        bash

h264parse ! avdec_h264 threads=4 ! ...
