电子DIY-IP5353充电宝

这个工程的的立场硬件开源广场链接：IP5353充电宝 - 立创开源硬件平台

项目简介

本项目是基于IP5353快充协议芯片的可充放电的移动电源，该芯片支持5V、9V、12V电压档位输入/输出，集成QC2.0/QC3.0输出快充协议，集成FCP输入/输出快充协议，集成AFC输入/输出快充协议，集成高压10V@2.25A SCP 输出快充协议，集成USB C DRP协议，支持输入输出快充，兼容BC1.2、Apple、三星手机快充，集成USB Power Delivery（PD2.0/PD3.0）协议，支持PD2.0/PD3.0输入/输出协议、PPS输出协议，PPS支3.3V~11V，20mV/Step输出电压档位。



项目功能

本设计是基于IP5353快充协议芯片的可充放电的移动电源，充电支持18W充电，电池端充电电流最高可达5.0A，充电电流自适应调节，支持4.20V、4.30V、4.35V、4.40V规格的电池，放电支持5V@3.1A、9V@2.22A、12V@1.67A，同步开关放电5V @2A效率达95%以上，支持输出线补。

项目参数

• 本设计采用充放电电池温度异常NTC保护
• 本设计采用LED电量显示，显示电池电量的电量程度百分比

原理解析（硬件说明）

本项目由以下部分组成，电源部分、LED电量显示部分、主控部分。

1--电源电路：
采用TYPE-C-16P接口作为供电接口，同时使用XB8886A作为电池的电源保护。

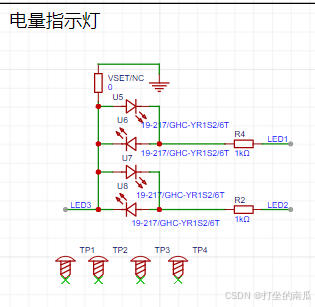

2--LED电量显示部分：
使用四个蓝色LED灯并列在板的左侧，通过电池电量的不同，显示不同数量的LED灯。

3--主控部分：

注意事项

此处可填写在设计制作时需重点关注的点或是易错的地方，

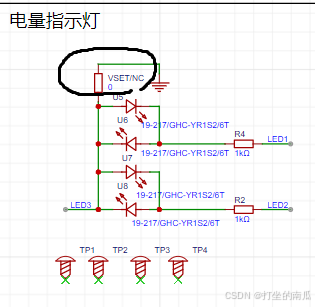

需要根据不同的电池电压该变这里的电阻

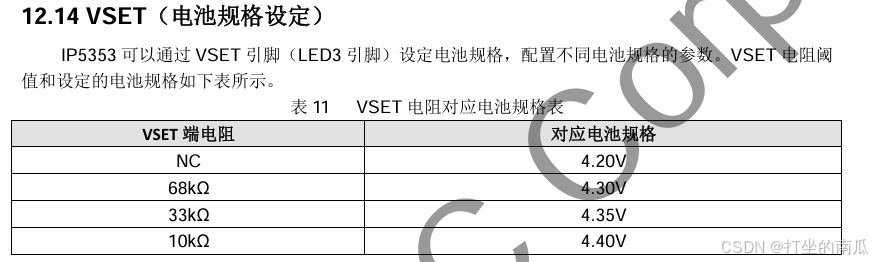

根据这张表

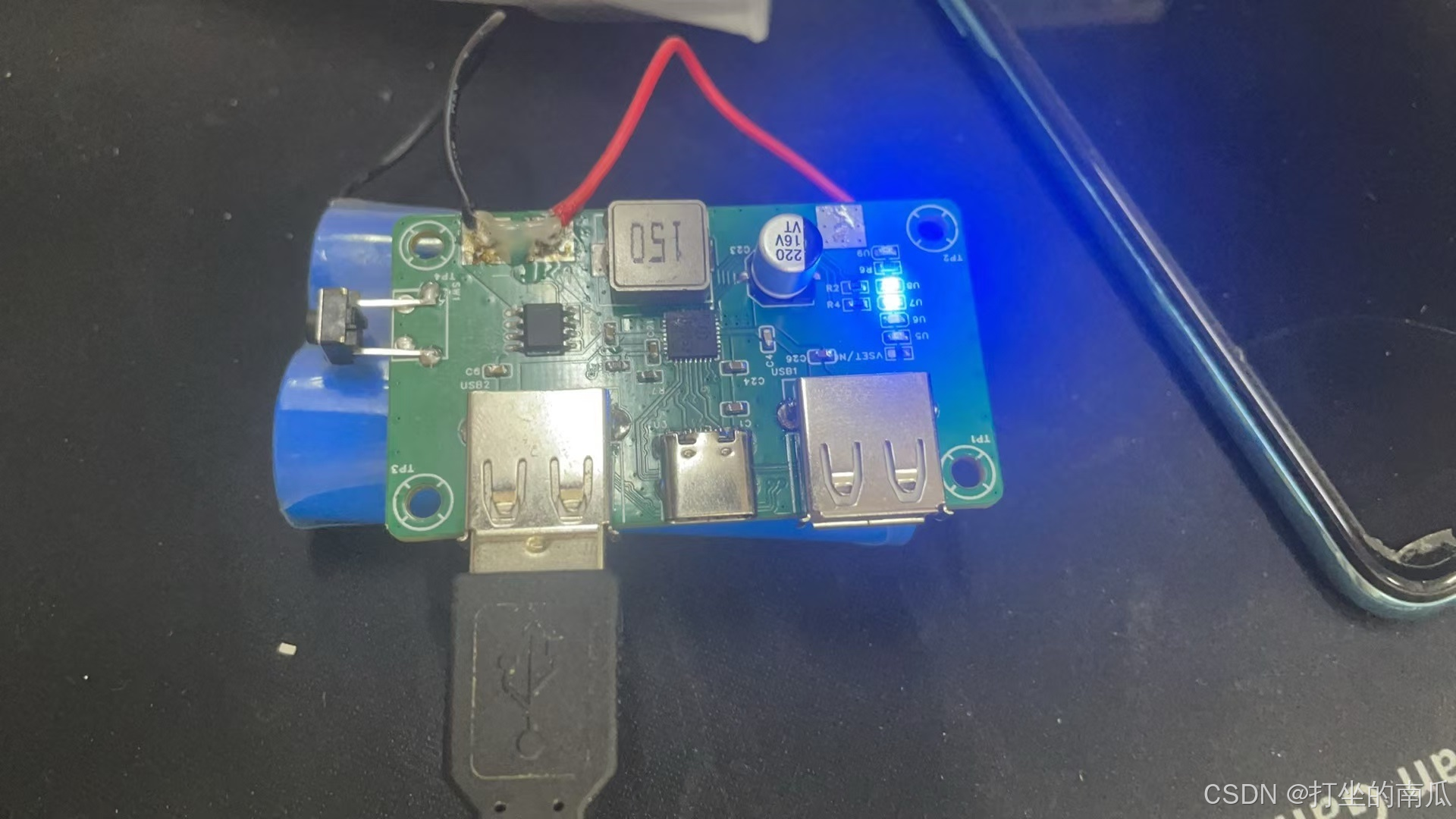

实物图

器件清单看开头的工程链接自己看BOM表

开头的工程链接也有制板文件和原理图和清单和芯片数据手册
