ADB 原理（第二篇：证实adb client与adb server进程之间的通信）

一、adb工具的工作原理图

解释一下这张图

1、中间的虚线表示PC与手机的分隔线，左侧是PC、右侧是手机

2、图示中的Client表示adb client进程、Server表示adb server进程（总得都有个名字，就像QQ、微信一样，只不过这里的名字比较简单粗暴……）

3、Client与Server之间的双箭头表示全双工的TCP连接（Network Socket，我猜测是为了兼容性，而未采用UDS，毕竟windows上没有UDS）

4、后台进程5037，指的是adb server进程监听着5037端口

5、图中右侧的adbd，表示手机中的adbd进程

6、5555-5585，指的是adbd作为守护进程（一直在内存中运行的进程，称为守护进程）监听扫描的几个端口号

二、adb工具的通信方式原理图（两种）

方式1：TCP连接

方式2：Usb cable

可以看到在PC端也有个USB端口的驱动程序在工作、Android端当然也有驱动程序在工作

三、证实下Mac下的adb通信

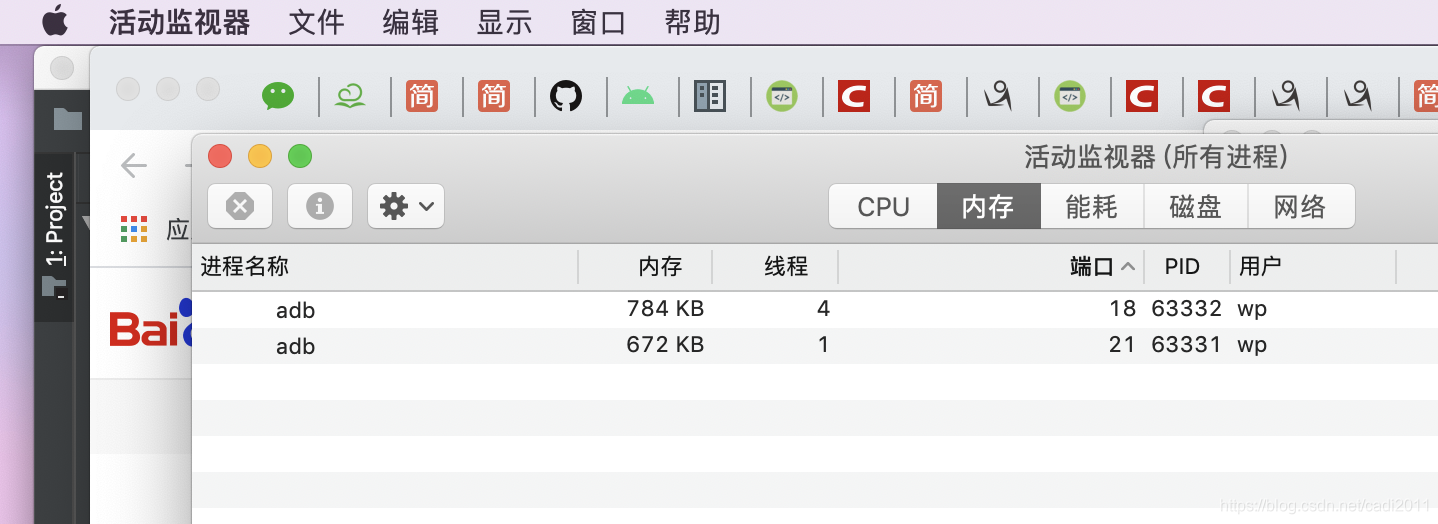

     1、adb演绎了进程间通信，为啥我的adb进程占用的端口是18？？只代表占据，不代表监听（注意监听二字，进程启动后，可以设定监听哪一个端口），截图中是两个adb client进程的信息

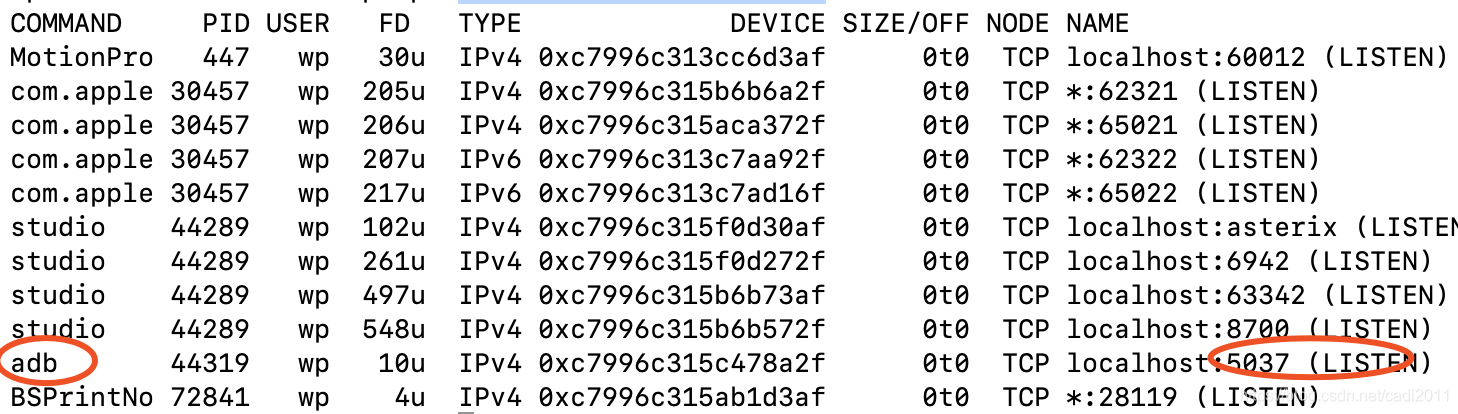

     2、lsof -iTCP -sTCP:LISTEN 可以查看进程正在监听TCP端口的情况

我们看到了5037端口的进程，程序名称叫做adb，它其实就是我们所说的adb server进程，正在监听本地的5037端口，端口的状态为LISTEN

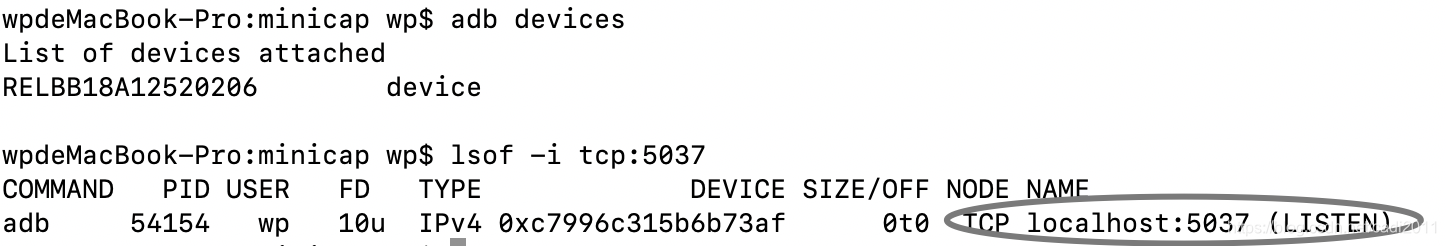

直接查看5037端口的状态：lsof -i tcp:5037

发现adb server进程一直处于5037端口为监听状态，端口状态为LISTEN（标准，代表监听）

lsof -i tcp:5037
COMMAND   PID USER   FD   TYPE             DEVICE SIZE/OFF NODE NAME
adb     53903   wp   10u  IPv4 0xc7996c315ab1dd2f      0t0  TCP localhost:5037 (LISTEN)

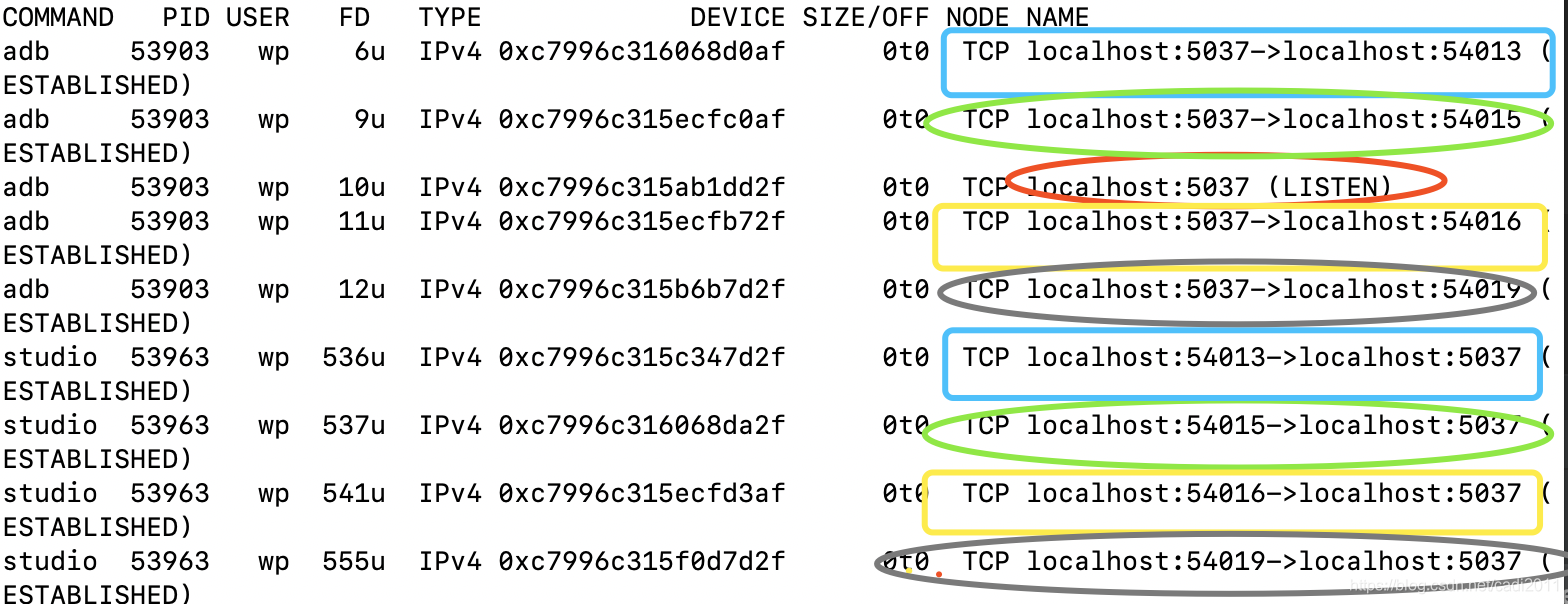

我们启动一个工具，Android Studio，看下Android Studio与adb server进程建立了几个TCP连接，竟然建立了4个TCP连接！！！

lsof -i tcp:5037

四、adb client进程与adb server进程之间的通信方式

    adb server与adb client之间使用Network Socket作为进程间通信的方式，根据标准，也称为SOCK_STREAM，表示为TCP的Socket

备注：Socket通信的两种方式

1、本机通信：Network Socket或Unix Domain Socket

2、跨网络通信：Network Socket


五、adb client与adb server的TCP连接的断开

    通过adb Client进程发出命令的时候，会先与adb Server进程建立TCP连接， 然后发出消息，接着因为adb Client进程的结束，会主动发起与adb server进程的TCP连接断开

六、实验过程中，发现个秘密

    Android Studio关闭后，Adb Server进程会被结束掉……看来是为了节约资源……每次Android Studio都会这么做吗？是的，全平台都是这样！！！这个东西是不是整个世界只有我知道！！

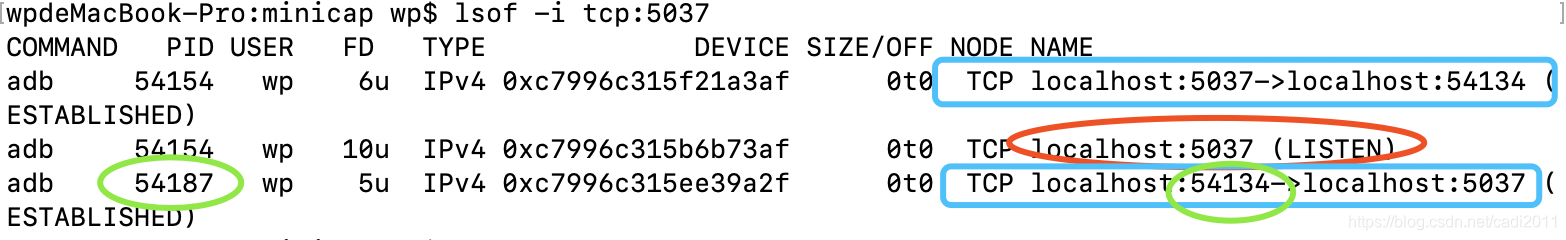

七、adb logcat，也看到了adb Client与adb Server建立的TCP连接

lsof -i tcp:5037

pid为54187的adb Clinet，使用的端口是54134，这点注意一下，因为它仅需要随意找一个没人用的端口，然后与adb server建立TCP连接

注意：

adb Client进程与adb Server进程建立了TCP连接

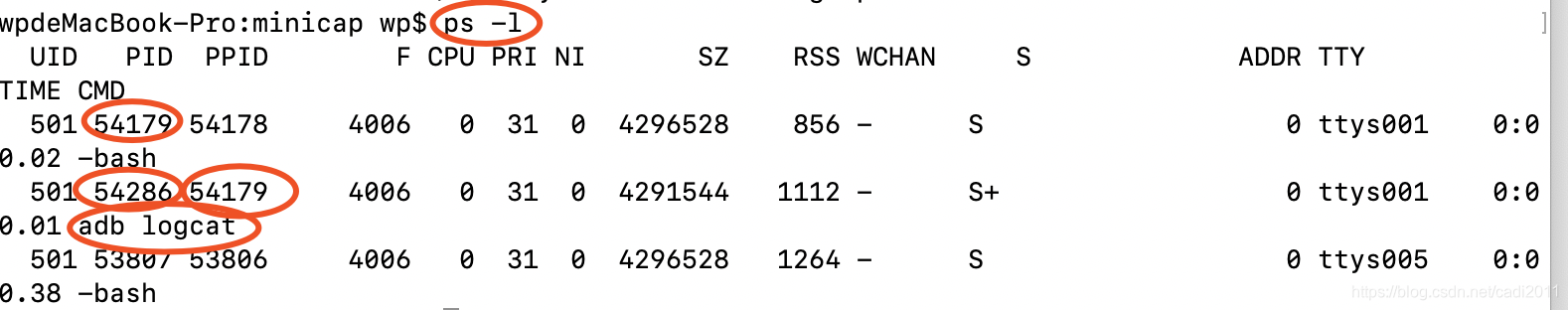

adb Client进程是bash进程 fork出来的，所以adb Client的父进程就是bash进程

八、总结

熟悉adb的工作原理，帮助我们在工作中处理一些棘手的问题

1、adb server工作异常

2、adbd出现问题

3、logcat不好使了

4、牛逼工程师必备技能！
