Abaqus流固耦合仿真方法

对于一般的流固耦合问题，Abaqus提供的仿真方法多种多样，最常用的三大类是：

1.协同求解

需要不同求解器之间进行通信：

a.使用SIMULIA 协同仿真引擎

b.使用多场耦合分析工具MpCCI

c.使用Abaqus的ZAERO接口程序

2.CEL

3.SPH

而特殊流固耦合问题，比如渗流（Seepage分析）、湿模态（可用Acoustic单元）、流体腔（Fluid Cavity）等，Abaqus也都有对应的分析手段。

最近问到的流固耦合问题比较多，这期文章就介绍一下Abaqus常用的三大类流固耦合分析方法。

---

1.协同求解

a.使用SIMULIA协同仿真引擎

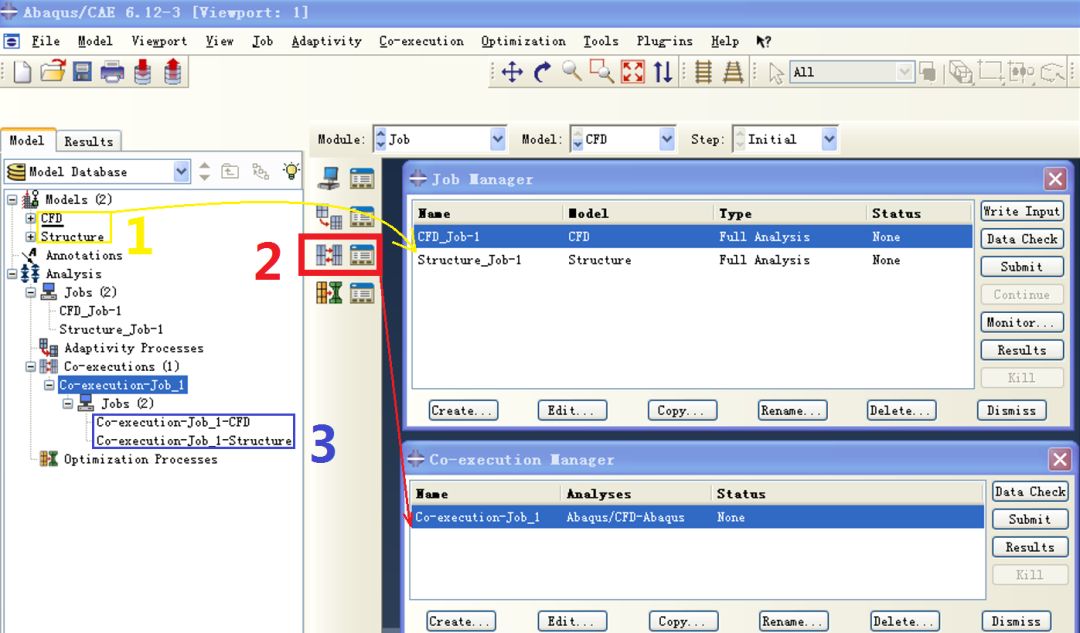

首先要有两个model，一个CFD，一个Structure，定义耦合界面，并分别创建两个作业；然后通过SIMULIA协同仿真引擎引用两个model的作业，创建一个协同仿真；最后提交协同仿真任务，在模型树中可调出两个协同分析作业的监控。

Abaqus/CFD特点：

能够进行不可压缩流体（通常认为是液体或者密度变化相对较小的气体，0≤Ma≤0.1~0.3）动力学分析，可以是层流或湍流（4种湍流模型）、稳态或瞬态（能够使用ALE变形网格）。

流体参数：

密度、粘度、初始速度、等压比热容、热膨胀系数。

工程应用领域：

大气扩散、汽车气动设计、生物医药、食品加工、电器冷却、模具填充等。

6.10版引入CFD求解器，2017版取消，因此该方法只能在Abaqus有限版本内使用&#
