能耗在线监测系统应用场所及功能 时丽花

安科瑞企业能源管理平台采用自动化、信息化技术和集中管理模式，对企业的生产、输配和消耗环节实行集中扁平化的动态监控和数据化管理，监测企业电、水、燃气、蒸汽及压缩空气等各类能源的消耗情况，通过数据分析、挖掘和趋势分析，帮助企业针对各种能源需求及用能情况、能源质量、产品能源单耗、各工序能耗、重大能耗设备的能源利用情况等进行能耗统计、同环比分析、能源成本分析、用能预测、碳排分析，为企业加强能源管理，提高能源利用效率、挖掘节能潜力、节能评估提供基础数据和支持。

能耗在线监测系统应用场所及功能

应用场所

水泥企业；铁合金企业；钢铁企业；有色金属企业；电石企业；化工企业；其他工业生产企业

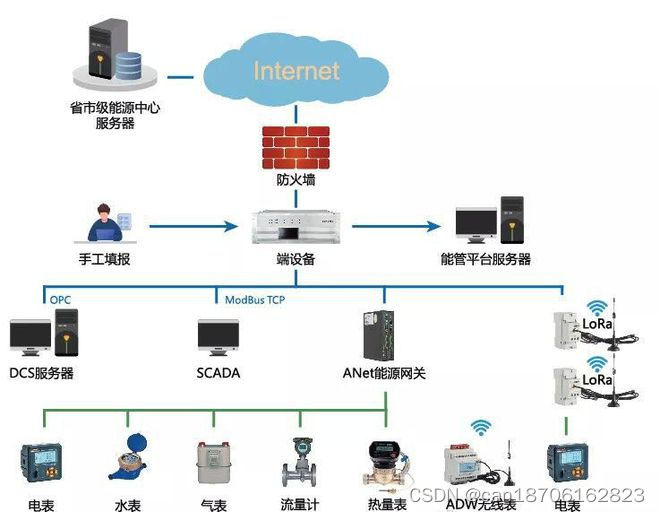

平台整体结构

主要功能：

通过计量仪表、工控系统等采集、汇总本单位能耗数据，将数据上传至省级平台，或直接上传至平台;

重点用能单位接入端系统要，安科瑞 黄安南，通过网闸、防火墙、隔离等安全措施，确保内部系统安全和数据安全；

要具备远程升级维保、一端多传、接收平台推送信息和用能单位自身能源管理所需的功能

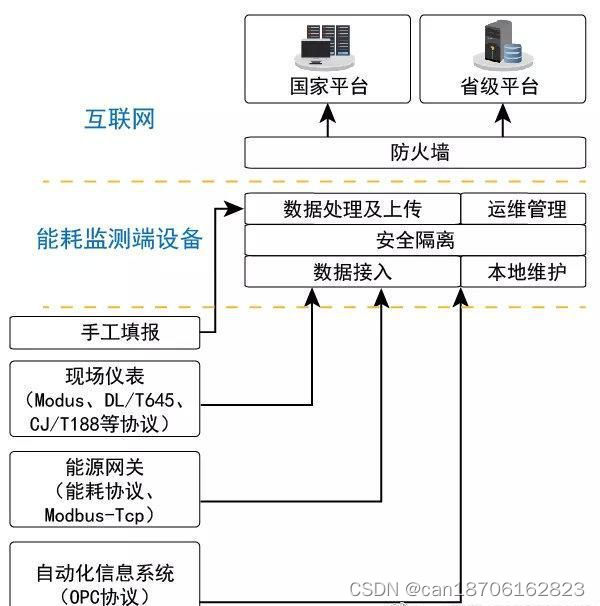

端设备

企业接入端系统需要从生产过程控制系统中采集能耗相关数据，考虑到企业生产网络与办公网络(互联网) 之间并不互通的实际情况，企业接入端系统将通过具备2+1架构的物理隔离装置--能耗在线监测端设备，在数据传递过程中确，安科瑞 黄安南，保从生产网络（内网）获取的能耗数据以单向传递、隔离加密、文件摆渡的形式安全传递到办公网络(外网)，再通过外网主机侧的CA数字认证证书进行身份认证识别后上传至省(市）级平台。结构如右图所示。

 能耗在线监测系统应用场所及功能

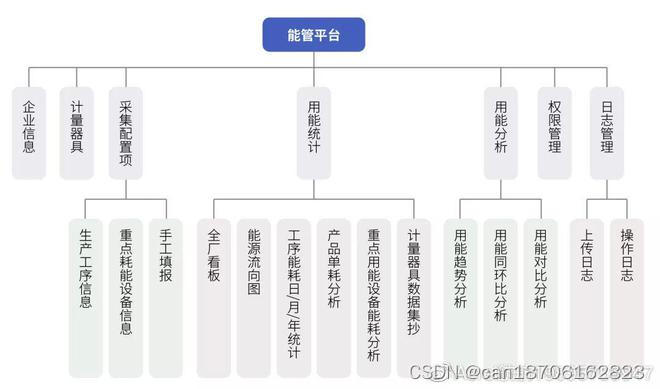

平台功能

除了满足政府要求的数据上传，安科瑞 崔远航，的要求，我司还可帮助企业搭建能源管理平台，通过该平台可实现对企业用能的精细化管理，并进一步挖掘潜在的能源节约空间和改造机会，进而实现节能降耗与提质增效。



ANet系列能源网关

ANet系列边缘计算网关是一款基于嵌入式平台的工业级通信管理机，具有2/4/8个隔离串口，1/2个以太网口，集成Lora通信接口，且支持4G网络通信。具备强大的EMC防护能力，可在强电磁环境下稳定运行。设备支持DL/T 645、 Modbus、CJ/T188等工业、电力行业通信协议，满足企业能源管理系统对水、电、气、冷热量，安科瑞 黄安南，等多种形式能源数据采集的需求。

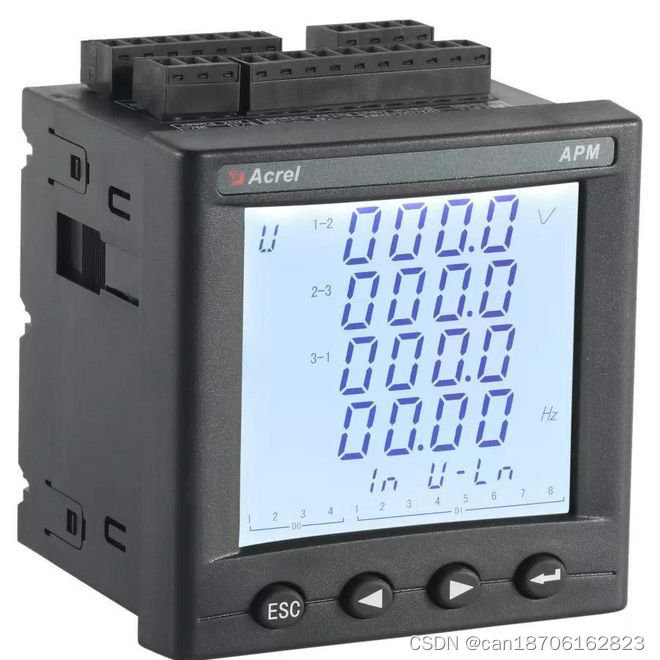

多功能电力仪表APM810

 能耗在线监测系统应用场所及功能

仪表按IEC标准设计，具有全电量测量，电能统计，电能质量分析及网络通讯等功能，主要用于对电网供电质量的综合监控诊断及电能管理。该系列仪表采用了模块化设计，当客户需要增加开关量输入输出，模拟量输入输出，SD卡记录，以太网通讯时，只需在背部插入对应模块即可。准确度0.5S级。

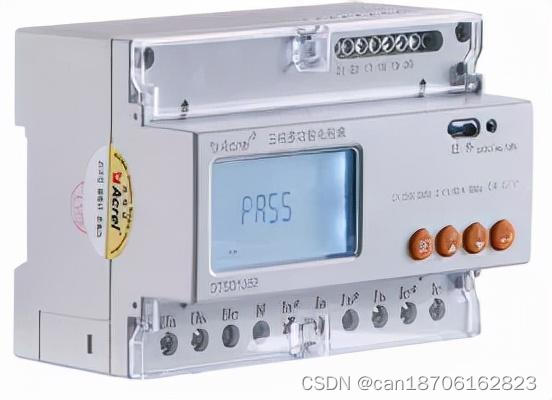

导轨式安装电能表DTSD1352





三项电参量U、I、P、Q、S、PF、F测量，分相正向有功电能统计，总正反向有功电能统计，总正反向无功电能统计；红外通，安科瑞 崔远航，讯；电流规格：经互感器接入3 x 1(6)A，直接接入3 x 10(80)A, 有功电能精度0.5S级，无功电度精度2级。
