简介

NE，全称Native Exception，在Android中主要指在用户空间运行的native程序或者natvie库发生异常。NE问题通常带来程序奔溃现象，导致功能模块不稳定。

本文主要介绍有关NE的基本知识、NE问题出现后的基本分析方法、常见的NE问题和常用调试工具。

Native内存布局

这里主要介绍Native进程的虚拟地址空间，分32bit和64bit进程，cameraserver就是32bit的，而android.hardware.camera.provider@2.4-service_64是64bit的，主要是寻址范围不一样，32bit的进程寻址范围是4G，而64bit进程寻址范围是2的64次方，实际可用的是2的48次方，也就是256TB。

进程的内存空间按低地址到高地址通常分为代码段、数据段、BSS段、堆、栈和内核数据区这几个部分：

代码段：存放可执行的二进制指令，也就是代码占用的空间
数据段：存放初始化过的全局变量、静态变量
BSS段：Block Started by Symbol，存放程序中未初始化的全局变量和静态变量，默认初始化时全部为0
堆：存放进程运行中被动态分配的内存段，向上增长
栈：存放程序临时创建的局部变量，向下增长

(下文两张图来源于网络，出处忘记了…，见谅)

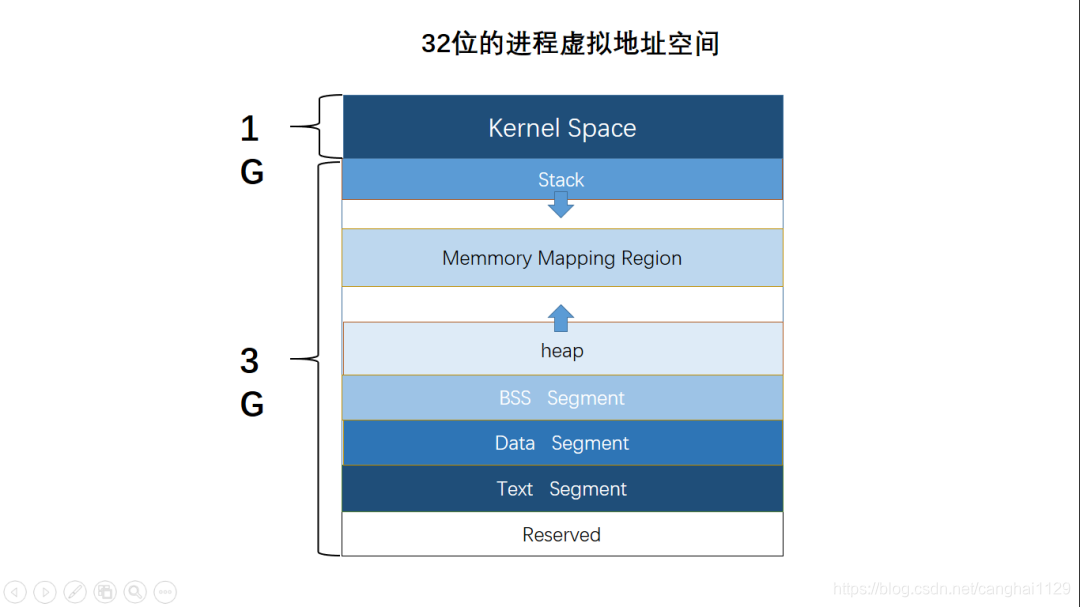

32位的虚拟地址空间
在这里插入图片描述

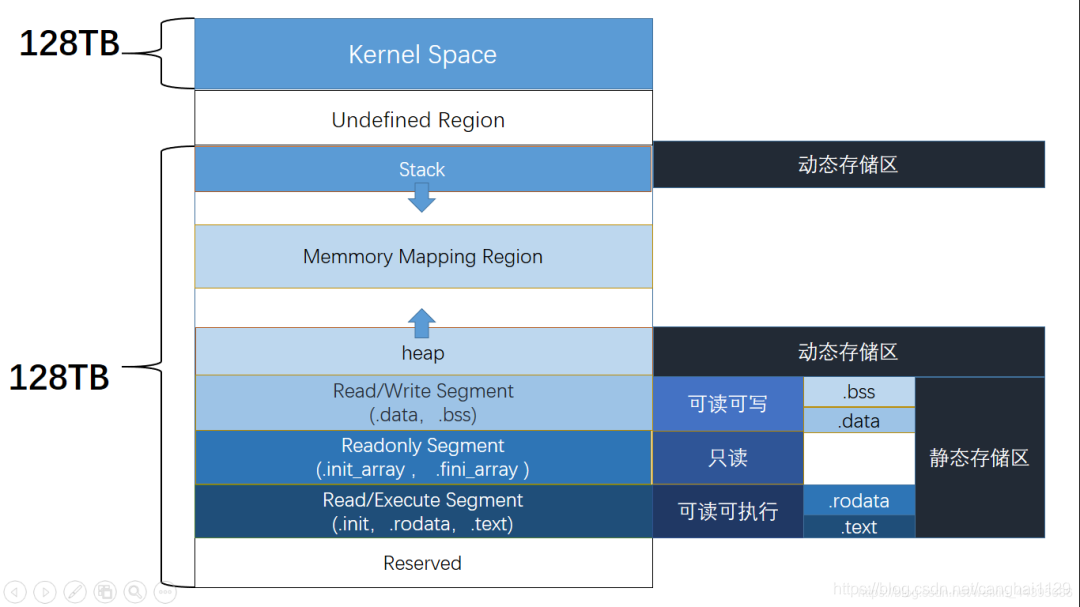

64位的虚拟地址空间
在这里插入图片描述

虚拟地址空间文件解读

通过adb shell cat /proc/$PID/maps或者adb shell pmap -x $PID可获取进程的虚拟地址空间映射文件，示例内容如：

00000070'ebb15000-00000070'ebc8ffff r--         0    17b000  /vendor/lib64/libmegface_denselmk.so (BuildId: 5bb83f57711ebbf34c416d3feb706e)
00000070'ebc90000-00000070'ebc94fff ---         0      5000
00000070'ebc95000-00000070'ec2e8fff r-x    180000    654000  /vendor/lib64/libmegface_denselmk.so (BuildId: 5bb83f57711ebbf34c416d3feb706e)
00000070'ec2e9000-00000070'ec2f4fff ---         0      c000
00000070'ec2f5000-00000070'ec328fff rw-    7e0000     34000  /vendor/lib64/libmegface_denselmk.so (BuildId: 5bb83f57711ebbf34c416d3feb706e)
00000070'ec329000-00000070'ec3aefff rw-         0     86000  [anon:.bss]

00000070'fadd3000-00000070'fae4afff rw-         0     78000  anon_inode:dmabuf4044

00000071'7fa00000-00000071'801fffff rw-         0    800000  [anon:libc_malloc]

0000007f'f1c61000-0000007f'f1d18fff rw-         0     b8000  [stack]

每一条记录对应一个VMA（虚拟内存区域）结构。

第一段 “r–” 则是这个lib 使用的只读变量段，第三段 “r-x” 则是只读并可执行的主体代码段，第五段 “rw-” 则是这个lib 使用的数据段，第六段则是bss段。

第8行是ion memory 段，ion buffer 的 vma name 标注成dmabuf，即已经mmap 的ion memory 可以从这个直接统计算出。

第10行是malloc通过jemalloc 所管控的空间, 常见的malloc leaks 都会可以看到这种libc_malloc段空间显著增长。

第12行是栈空间。

NE问题常见类型

下面介绍几种常见的Native Crash情况：

主动抛出异常，代码中调用了abort()，系统会给进程发送信号SIGABRT(6)，这种问题通常是代码执行到了异常分支，需要检查看看什么条件导致的，CamX代码使用的比较多。
进程被信号SIGKILL(9)杀死，比如通过adb shell kill -9 $PID或者某进程管理机制杀掉，APP进程可能进程会碰到这个问题，一般不会生成tombstone文件。
空指针，在进程的地址空间中，从0开始的第一个页面的权限被设置为不可读也不可写，当进程的指令试图访问该页面中的地址时(如读取空指针指向的内存)，处理器就会产生一个异常，然后Linux内核会给该进程发送一个段错误信号SIGSEGV(11)。
野指针，指向的是一个无效的地址，该地址如果是不可读不可写的，那么会马上Crash(内核给进程发送段错误信号SIGSEGV)，这时bug会很快被发现。

如果访问的地址为可写，而且通过野指针修改了该处的内存，那么很有可能会等一段时间(其它的代码使用了该处的内存后)才发生Crash。这时查看Crash时显示的调用栈，和野指针所在的代码部分，有可能基本上没有任何关联。是踩内存的一种。
数组越界/缓冲区溢出，情况与野指针类似，访问了无效的地址，踩了别人的内存区域。

常用调试工具

GNU C/C++工具，如addr2line、readelf、objdump、gdb等

prebuilts/gcc/linux-x86/aarch64/aarch64-linux-android-4.9/bin/

Malloc Debug，检测内存踩踏、内存泄漏等问题
```
bionic/libc/malloc_debug/README.md
```
AddressSanitizer
AddressSanitizer (ASan) 是一种基于编译器的快速检测工具，用于检测原生代码中的内存错误。

ASan 可以检测以下问题：
- 堆栈和堆缓冲区上溢/下溢
- 释放之后的堆使用情况
- 超出范围的堆栈使用情况
- 重复释放/错误释放
ASan 可在 32 位和 64 位 ARM 以及 x86 和 x86-64 上运行。ASan 的 CPU 开销约为 2 倍，代码大小开销在一半到 2 倍之间，并且内存开销很大（具体取决于您的分配模式，但约为 2 倍）。

Android 10 和 AArch64 上的 AOSP master 分支支持硬件加速 ASan (HWASan)，这是一种 RAM 开销更小、检测到的错误范围更大的类似工具。除了 ASan 可以检测到的错误之外，HWASan 还可以检测返回之后的堆栈使用情况。

HWASan 具有类似的 CPU 和代码大小开销，但 RAM 开销要小得多 (15%)。HWASan 具有不确定性。只有 256 个可能的标记值，因此忽略任何错误的概率为 0.4%。ASan 对检测溢出规定了有限大小的红色区域，并对检测释放后使用情况规定了有限容量隔离区，而 HWAsan 没有这些规定，因此溢出大小或多久之前内存解除分配对 HWAsan 而言并不重要。这使得 HWASan 优于 ASan。您可以详细了解 HWAsan 的设计或
