如何自定义网卡指示灯？

（本文部分内容参阅了《工业计算机硬件技术支持手册》）
我们的网络接口有两个LED指示灯，一个绿色指示灯，只要连接网线就会亮，一个橙色指示灯在传输数据时闪烁。有时希望调整一下指示灯，有时刷MAC后指示灯乱了，就希望自己把指示灯调整到正确状态。本文以Realtek公司生产的RTL8111E为例，说明如何修改或自定义指示灯的点亮规则，让指示灯按自己的想法点亮。不同的网卡，关键参数可能有所不同，请不要直接照搬。

一） 与指示灯有关的引脚及说明

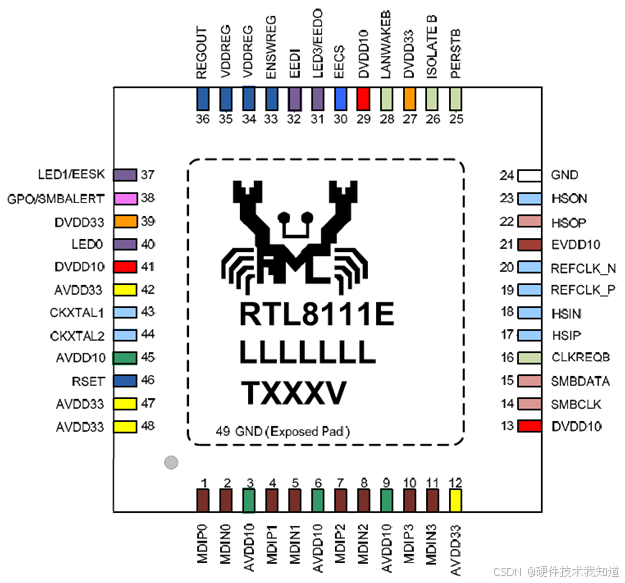

RTL8111E的引脚定义如下图所示。

驱动指示灯（LED）的引脚有三个：
第40脚：LED0
第37脚：LED1/EESK（复用信号）
第31脚：LED3/EEDO（复用信号）
其中第31、37脚是复用信号引脚。如果需要同时启用双色指示灯和EEPROM，则芯片的第31脚和第37脚为共享引脚。双色指示灯应该使用这两个引脚，否则EEPROM可能无法工作。建议参考原厂设计指南。这几个信号引脚的初始值来自EEPROM。在断电的情况下，为逻辑高电平。如果没有EEPROM，则这几个引脚默认为高电平。

二）指示灯运行机制

RTL8111E的三个指示灯驱动信号支持四种可配置的操作模式。指示灯各种操作具体如下。
1） 连接监视器
连接监视器主要是检测连接的完整性，例如LINK10、LINK100、LINK1000、LINK10/ACT、LINK100/ACT或LINK1000/ACT。无论何时建立连接状态，指定的连接指示灯引脚都被驱动为低电平。一旦网络电缆断开连接，连接指示灯引脚就会变高，表示不存在网络连接。
2） 接收指示灯

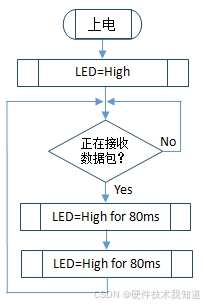

在10/100/1000Mbps模式下，接收指示灯闪烁表示正在进行接收活动。其运行机制如下图所示：

3） 发送指示灯
在10/100/1000Mbps模式下，接收指示灯闪烁表示正在进行接收活动。其运行机制如下图所示：

4） 发送/接收指示灯

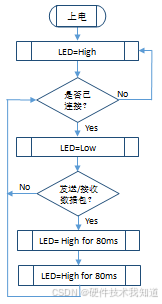

在10/100/1000Mbps模式下，发送/接收指示灯闪烁表示正在进行发送和接收活动。其运行机制如下图所示：

5） 连接/活动指示灯
在10/100/1000Mbps模式下，连接/活动指示灯闪烁表示RTL8111E已与外部网络连接并正常工作。如果这个指示灯长亮不灭，表示网络连接存在问题。其运行机制如下图所示：

三）可定制的指示灯配置

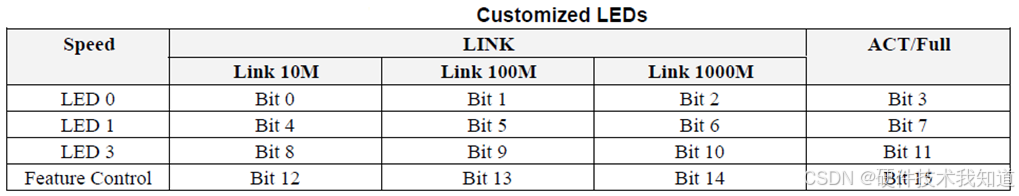

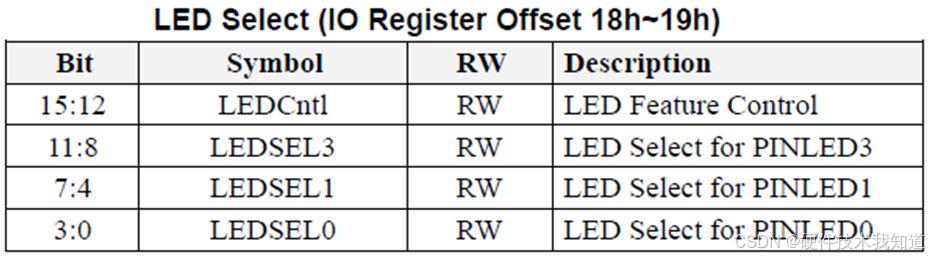

RTL8111E通过IO寄存器偏移位址18h~19h来支持可定制的LED操作模式。下表描述了不同的指示灯动作。

假设0x18中的值为0x0C A9h，对应的二进制数值应该是000011001001b。则指示灯的动作效果为：
LED 0：仅在10M模式下点亮，在发送/接收期间闪烁；
LED 1：仅在100M模式下点亮，在发送/接收期间闪烁；
LED 3：仅在1000M模式下点亮，在发送/接收期间闪烁。

注意：有两种特殊模式：
指示灯关闭模式：将所有位址设置为“0”。所有指示灯引脚输出变成悬空。

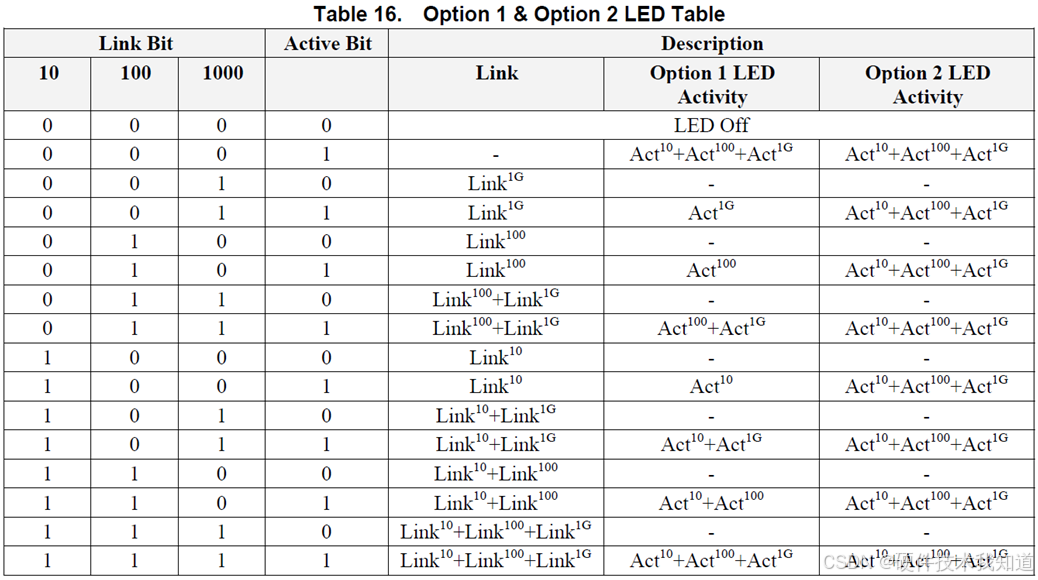

固定LED模式：设置Option 1 LED table模式：LED0=LED1=LED2=1或2。如下表。

表中“X”表示“不相关”。

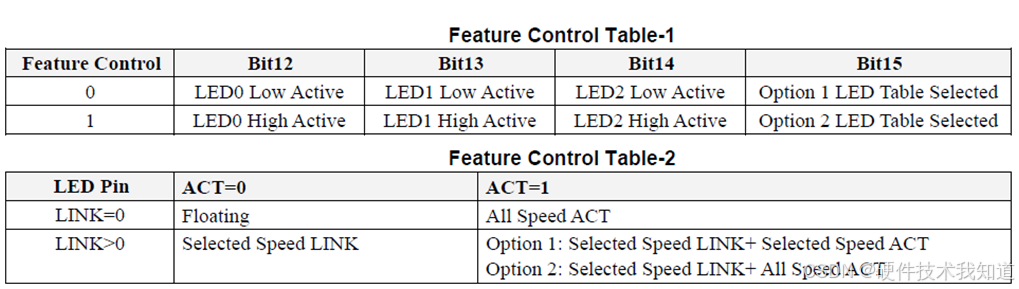

特性控制（Feature Control）即bit12~bit15详细说明如下表。



有了以上理论知识，我们再打开RTL8111E的Map文件，修改相应位置的值之后，保存，并用RTL8111E的EEPROM刷新工具写入EEPROM。重启计算机，就能看到网卡指示灯的变化了。下图是我实验过程中的Map文件内容。但这不是RTL8111E的原始资料，是我用RTL8168的MAP打乱后的实验资料，请不要直接套用。
