Idea 使用 PlantUML 写程序流程图

最新推荐文章于 2025-10-02 01:16:00 发布
原创 最新推荐文章于 2025-10-02 01:16:00 发布 · 6.8k 阅读 · 5 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了如何在Windows环境下，在Idea中安装和使用PlantUML插件来绘制流程图，包括时序图、用例图等UML图形。详细步骤包括下载插件、Graphviz，配置环境变量以及验证安装成功。

画流程图有很多种工具，刚开始我使用的是线上的processon，这个工具可以说是非常方便了，可以满足大部分的要求，但是有时候可能需要更漂亮或者精细化的流程图，这时候我想到了PlantUML。

PlantUML是一个快速创建UML图形的组件，我们都是在Eclipse、NetBenas、Intellijidea、 Emacs、Word、Sublime等软件里来使用PlantUML，用它可以快速地画出：

  • 时序图
  • 用例图
  • 类图
  • 活动图
  • 组件图
  • 状态图
  • 对象图

具体的使用方法我们可以参考官网，这里我们就不再赘述，当然也可以查看其他朋友整理的信息。
今天我们就来说下如何在windows下安装PlantUML，我们使用的是在Idea上安装插件的方式。

Idea 使用 PlantUML

我们这里默认你已经安装好了Idea，没有安装的可自行安装。

首先我们需要下载PlantUML插件和Graphviz（用于解析脚本绘制图形，否则即使安装好了PlantUML也会一直报错），当然可以在官网下载，但是这个好像有点，不，应该说是非常慢，所以我这边下载好了放在网盘里可以直接下载下来。
链接：https://pan.baidu.com/s/1ul_XOGP8mmMVFtmZJNDLKg 密码：r98w

ok，现在我们已经有了Graphviz和PlantUML。

  1. 安装Graphviz
    解压graphviz-2.38.zip，将它放在你常放置安装软件的位置，配置环境变量Path，比如我放在D:\Program Files\graphviz-2.38下面，配置Path: D:\Program Files\graphviz-2.38\release\bin

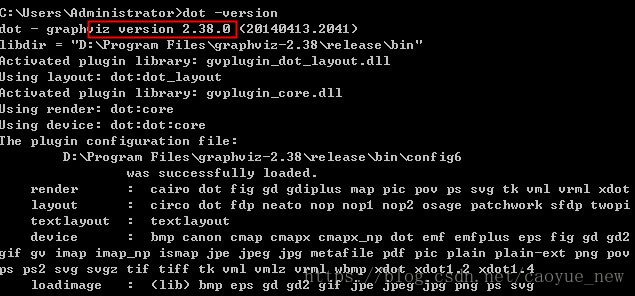

    进入windows命令行界面，输入dot -version，然后按回车，如果显示graphviz的相关版本信息，则安装配置成功。如图：
    这里写图片描述

  2. 配置插件PlantUML

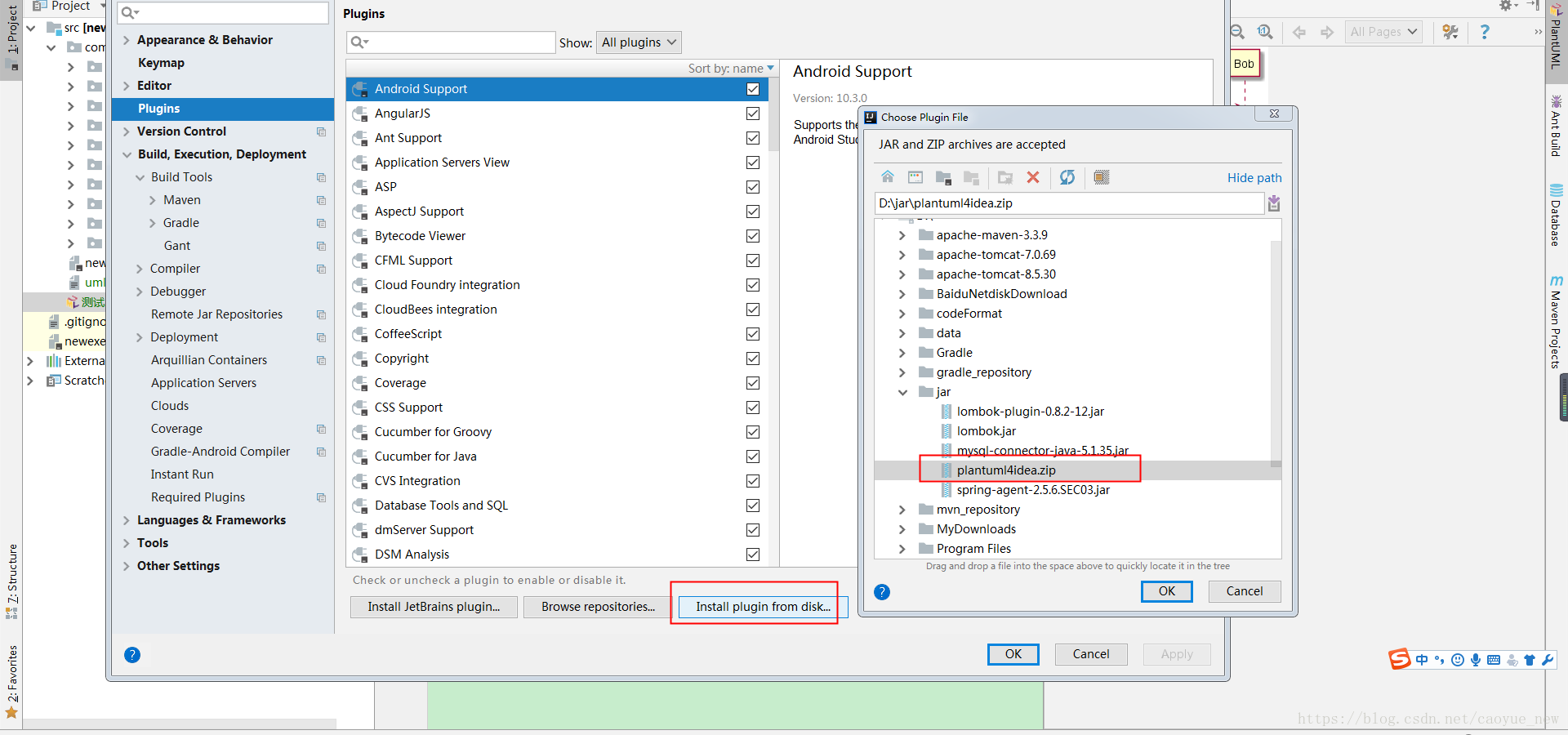

    File -> Settings -> Plugins -> Install plugins from disk -> 选择plantUML插件包
    这里写图片描述

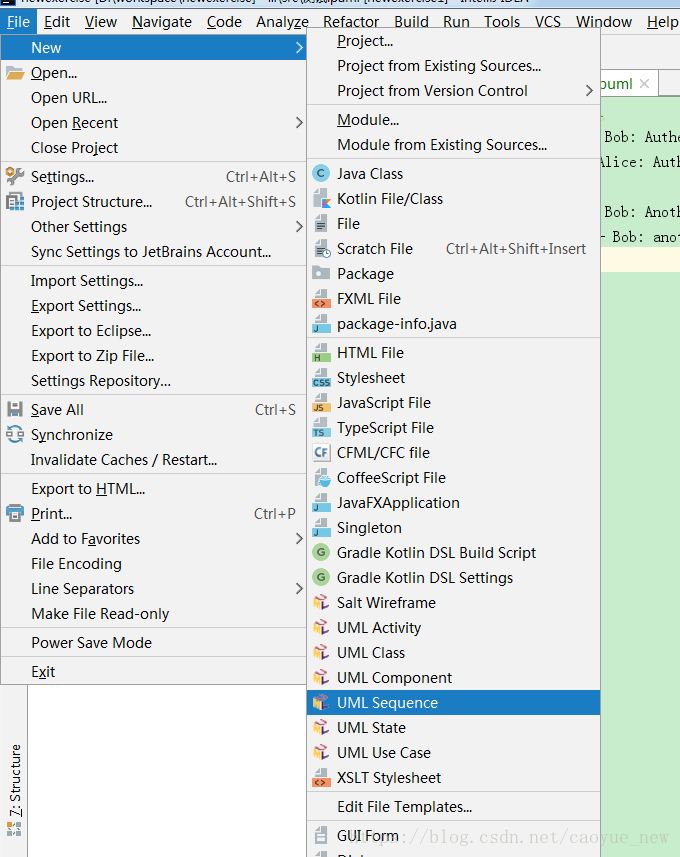

    确认之后重启Idea，这时候在New里面就可以看到PlantUML
    这里写图片描述

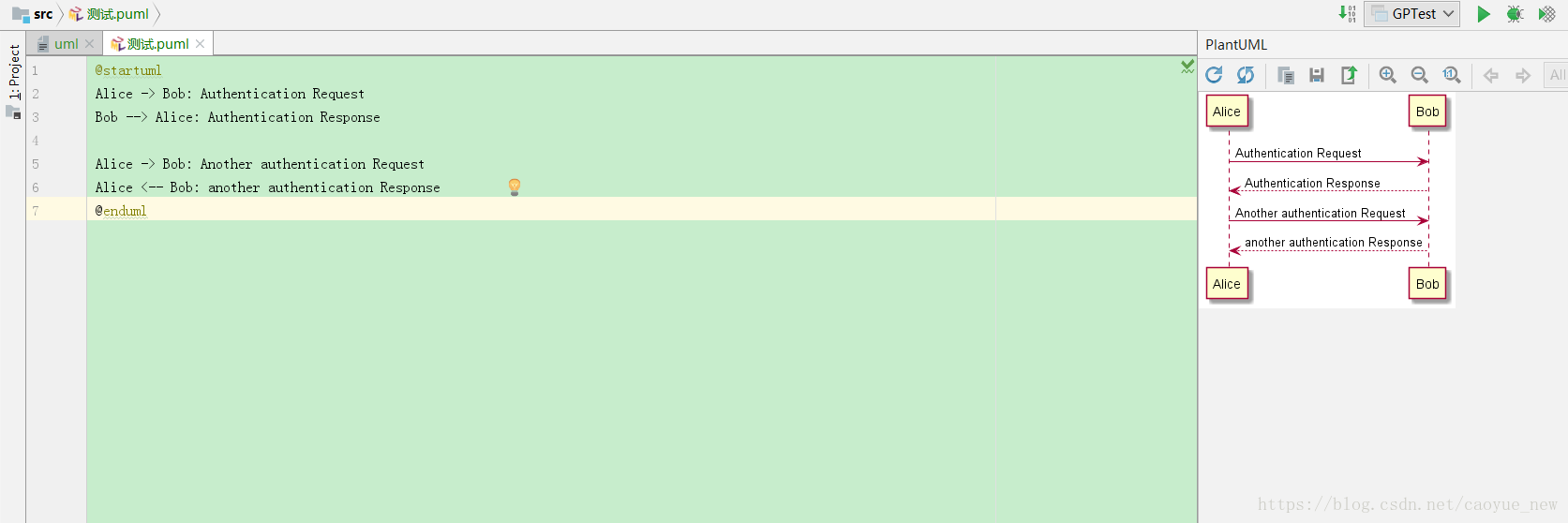

    点击确定之后就可以看到第一个UML第一个例子
    这里写图片描述
    到这里安装就完成了，至于在其他系统中安装可以参考上面的官网
