ESP-CSI：使用ESP32进行CSI（信道状态信息）采集

Github 项目链接：ESP-CSI
console_test

前言

在开始使用项目之前，请确保所有准备工作全部完成，包括熟悉代码逻辑，目录结构，烧录流程等

esp-idf 环境安装请看：ESP-IDF安装及使用

正文

• Git下来或者下载代码，确保完整

• 下载完成后，打开项目目录，进入examples\esp-radar\console_test，用vscode打开console_test

• console_test目录中加入.vscode文件夹，配置c_cpp_properties.json文件

• 打开项目，配置串口和模块信息

• 按照官方示例的操作命令，在终端中进行操作

• 确保烧录的端口相同，并烧录到芯片中

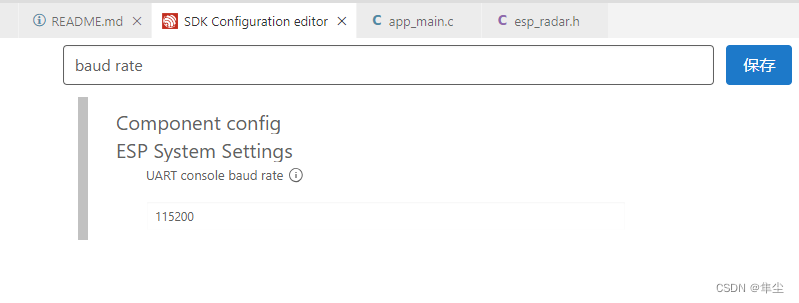

  • 官方的烧录方式是idf.py flash -b 921600 -p /dev/ttyUSB0 monitor ，/dev/ttyUSB0是Linux下的端口，Windows下格式为idf.py flash -b 921600 -p COMX monitor，X为端口号，921600是波特率，按照这个波特率可能后面无法通信（idf SDK Configuration Editor中搜索baud rate，可以修改波特率），建议直接使用idf自带的烧录选项烧录！


• 安装python插件，配置环境

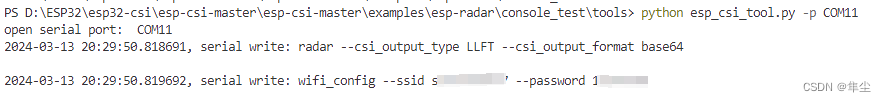

• 在ESP-IDF Terminal中终端中打开py脚本，确保脚本命令中的端口和芯片连接的端口相同

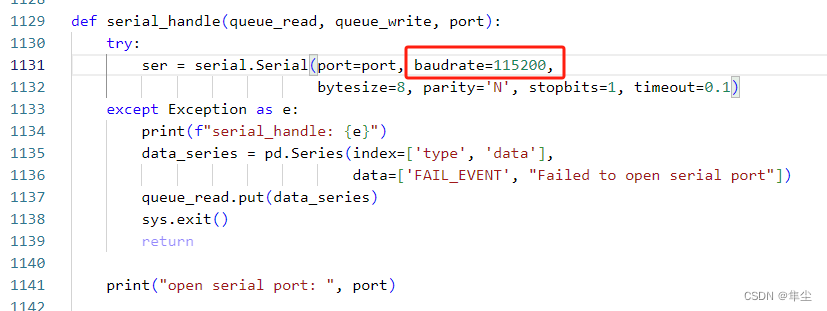

  • 注意波特率，可以在python代码中修改，如下图（我的ESP32 默认是115200，官方代码给的波特率为200000，烧录后串口显示为乱码，在代码和menuconfig中进行了修改）


  • 注意区分powershell和ESP-IDF Terminal两个终端，idf.py命令都要在 IDF 终端中使用！

• 连接wifi，查看波形，测试数据

• 具体步骤请阅读官方教程

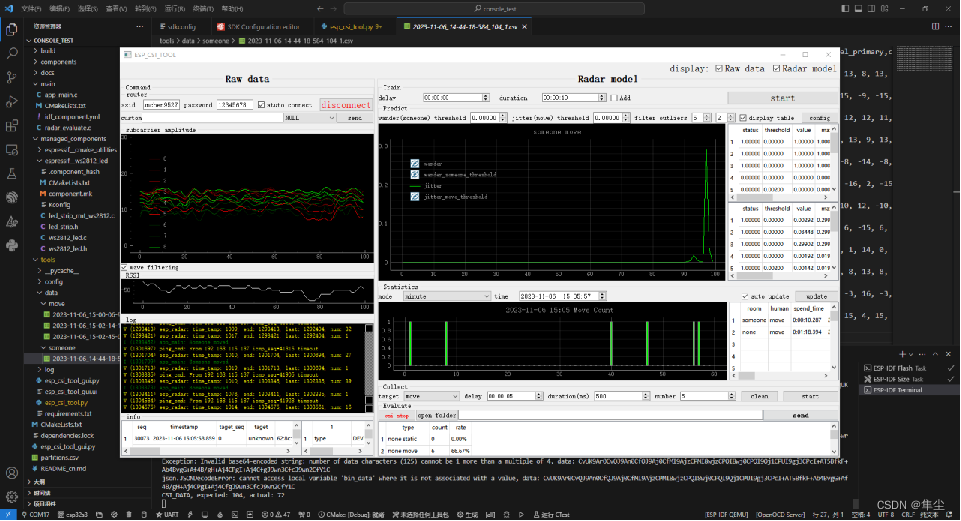

py脚本运行ESP32 CSI Tool

ESP32 采集到的CSI数据

保存到的数据就可以进行其他的处理了，比如训练模型，深度学习等。

可能遇到的一些问题

• 检测到#include错误
  • 一般为.vscode下的配置文件问题，需要配置正确的gcc编译器
• 终端输入idf.py flash -b 921600 -p /dev/ttyUSB0 monitor报错
  • 注意区分powershell和ESP-IDF Terminal两个终端
  • 注意端口是否占用，ESP-IDF Terminal串口监视器可能会占用端口
  • 注意端口选择是否正确，Windows下是COMX
• 运行esp_csi_tool.py图形化界面后，连接wifi无反应
  • 检查烧录时波特率是否正确，界面中的操作基本都是以串口读写的方式实现
